带轴承钢衬套橡胶胶辊结构设计

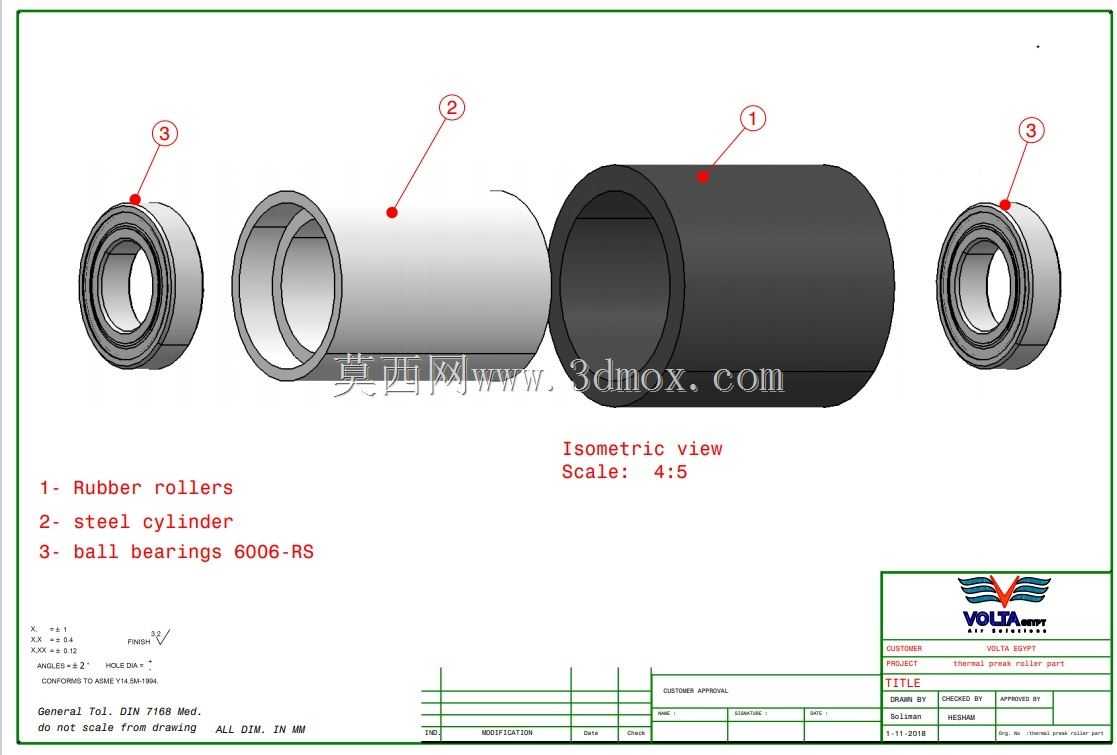

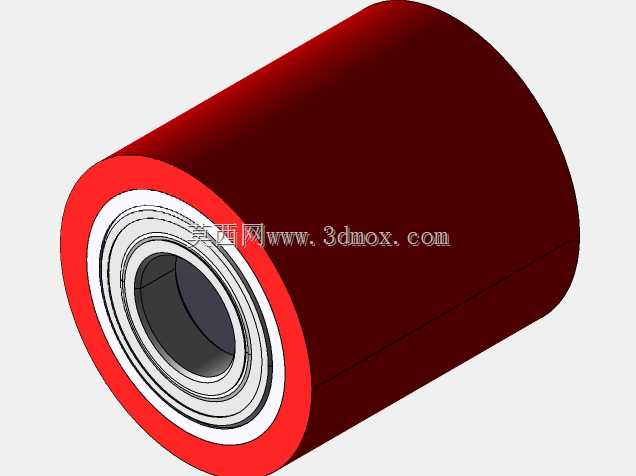

胶辊作为工业生产中应用极广的接触传动部件，在印刷、包装、纺织、输送、覆膜等多类生产场景中承担物料输送、压力传递、表面贴合等核心功能，其结构合理性直接影响整条产线的运行稳定性与加工成品质量。本次拆解呈现的胶辊结构采用三段式组合设计，核心由外层橡胶辊体、中间钢制衬筒、两端6006-RS深沟球轴承组成，完全覆盖常规工业胶辊的通用安装与使用需求。

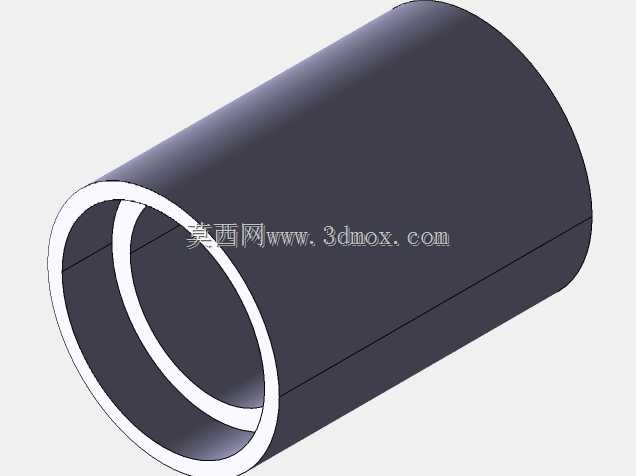

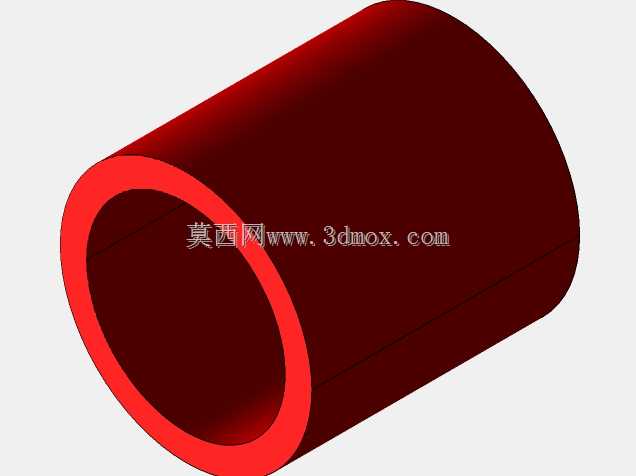

从实际工况适配角度看，外层橡胶辊面采用邵氏硬度适配常规输送与压合作业的橡胶材质，表面可根据实际使用场景做光面、糙面、沟槽等不同处理，既能够保证与被接触物料之间有足够的摩擦力避免打滑，又能通过橡胶自身的弹性形变补偿安装同轴度误差，避免硬接触对物料表面造成划伤，在纸张输送、薄膜牵引、板材压送等场景中，这种橡胶外层结构能有效降低物料表面压痕、跑偏的概率。中间的钢制衬筒作为整个胶辊的承载基体，采用薄壁圆筒结构设计，既保证了整体的结构刚性，避免辊体在径向压力作用下产生过量形变影响传动精度，又相比实心辊结构大幅降低了整体重量，减少两端轴承的径向载荷，延长轴承使用寿命。

两端配置的6006-RS型深沟球轴承为标准密封型深沟球轴承，自带接触式密封圈，能够阻挡生产环境中的粉尘、水汽、碎屑进入轴承滚道，适配多数有少量粉尘的工业生产场景，无需额外加装复杂的密封结构即可满足常规使用需求。轴承内圈可直接与设备上的固定芯轴配合，外圈与钢衬筒的内孔过盈装配，装配时可采用热装工艺将钢衬筒加热后套入轴承外圈，冷却后即可形成可靠的过盈连接，避免运转过程中衬筒与轴承外圈之间出现相对滑动造成磨损。

从安装边界来看，该胶辊的轴向尺寸与径向尺寸完全适配常规输送设备、印刷设备的辊系安装位，两端轴承的中心距可直接匹配设备墙板上的安装孔位，无需额外做结构修改即可替换同规格的常规胶辊。设计过程中充分考虑了易维护性，当外层橡胶磨损到极限尺寸后，可将两端轴承拆下，单独更换外层橡胶辊套或者钢制衬筒组件，无需整体报废整个胶辊，能够有效降低设备运维成本。

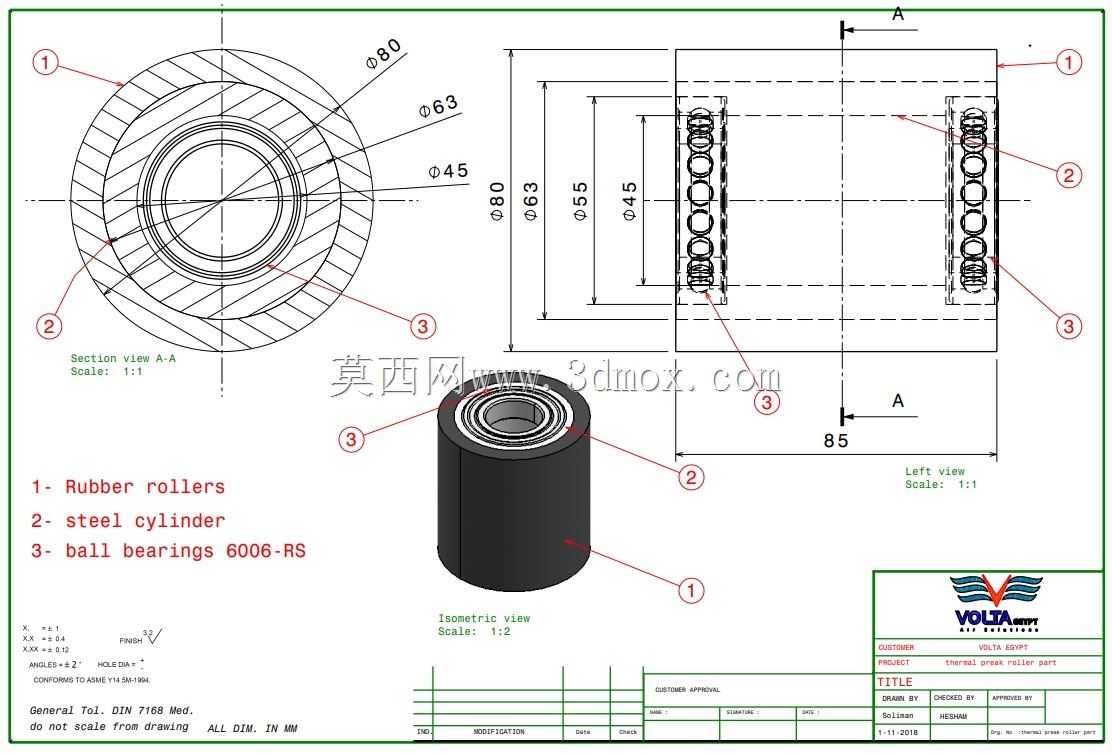

在结构精度控制上，钢衬筒的内外圆同轴度、圆柱度公差按照IT7级精度设计，装配后整体辊面的径向跳动量控制在0.05mm以内，能够满足中高速传动场景下的动平衡要求，避免辊体高速运转时产生振动影响生产质量。橡胶层与钢衬筒之间采用专用粘接剂热硫化粘接，粘接强度能够满足10N/mm以上的剥离强度要求，避免长期运转过程中橡胶层与钢筒之间出现脱层、打滑的问题。

实际选型使用时，可根据具体的工况压力调整钢衬筒的壁厚与橡胶层的硬度，若用于高压合场景可适当增加钢筒壁厚、选用更高硬度的橡胶材质，若用于软质物料输送可适当降低橡胶硬度、增加橡胶层厚度以提升接触缓冲效果。两端轴承的选型也可根据实际载荷大小替换为同安装尺寸的重载轴承或者带座轴承，整体结构的模块化程度较高，可拓展性强，能够适配多数通用工业场景的辊系使用需求。
