道路两侧固定安装三角支撑户外广告牌结构

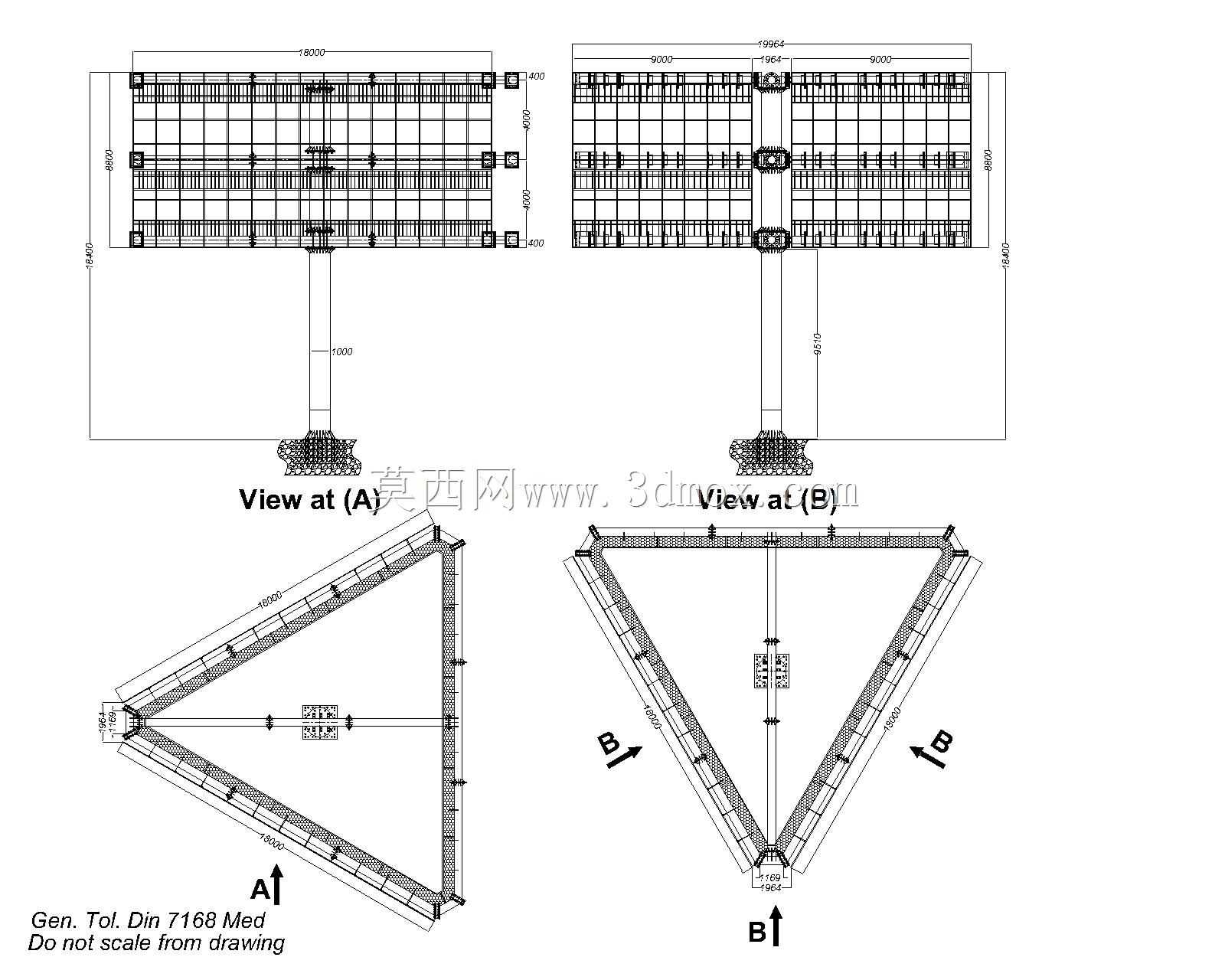

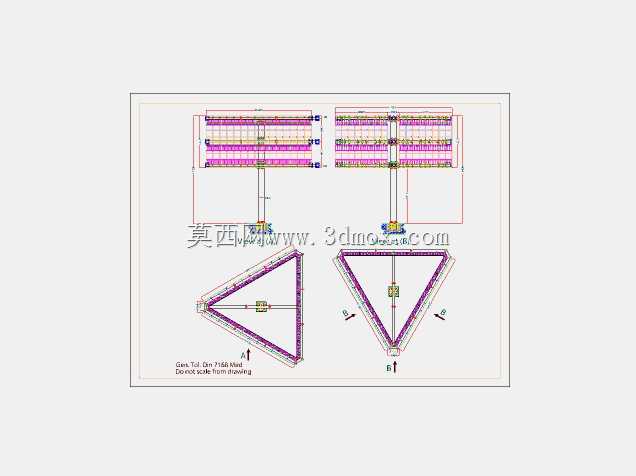

这类户外宣传支撑结构常设置在城市主干道、快速路辅路、产业园区入口道路的两侧绿化带或硬化路肩位置，主要承担公共信息发布、商业内容展示、公益宣传传播的功能，日常需要直面户外复杂的气候环境，包括强风侵袭、日晒雨淋、温差变化带来的结构形变影响，因此结构设计的稳定性是核心考量要素。从结构组成来看，整体采用单立柱加三角承托面的布局，底部设置预埋式配重基础，立柱采用等截面矩形型材制作，从基础位置垂直向上延伸至展示面的中心支撑点位，立柱与上部展示框架的连接位置设置多组三角加强筋板，避免连接位置在长期风载荷作用下出现焊缝疲劳开裂的问题。上部的展示承载面采用等边三角形的框架布局，三个边的框架采用标准化的型材拼接而成，框架内侧设置网格状的加强肋，肋条间距根据展示面板的材质刚度匹配，若采用喷绘布面则肋条间距可适当放大，若采用金属板或亚克力面板则需要加密肋条，避免面板在风载荷下出现鼓动异响甚至脱落的问题。三角形展示面的三个朝向分别对应不同方向的来车视角，相比传统的单面或双面广告牌，能覆盖三个方向的道路通行视线，无宣传盲区，同时三角形的框架结构本身具备更好的抗扭性能，在侧向强风作用下，结构的受力能沿着三个边的框架均匀传递到中心立柱，不会出现单面结构常见的风阻过大导致立柱弯曲的问题。设计过程中首先需要确认安装点位的道路限界要求，结构的最外侧边缘不能侵入道路的建筑限界，距离车行道路面边缘的安全距离需要满足道路设施的相关规范，避免车辆剐蹭风险；基础的预埋深度需要根据当地的最大冻土深度、常年最大风力等级核算，基础采用钢筋混凝土浇筑，预埋地脚螺栓与立柱底部的法兰盘精准对位，法兰盘连接位置设置双螺母防松结构，搭配弹簧垫圈避免长期振动导致螺母松动。展示框架的型材拼接位置采用满焊工艺，所有外露的焊缝都需要做打磨抛光处理后再做防腐涂装，涂装层采用户外耐候型的粉末喷涂或氟碳漆，能抵御紫外线照射和雨水腐蚀，延长结构的整体使用寿命。框架的边缘设置压条卡槽，用于固定展示画面的边缘，更换画面时只需要拆卸压条即可完成操作，不需要整体拆卸框架，降低后期运维的工作量。结构的整体高度根据道路的通行车速匹配，城市主干道旁的安装高度需要满足小型车、大型货车的视线高度范围，确保不同车型的驾乘人员都能清晰看到展示内容，同时高度设置也要避开低空的架空线缆，满足电力设施的安全距离要求。从受力核算角度，三角形展示面的风载荷计算需要考虑三个面的不同迎风角度，当风向正对其中一个面时，另外两个面会形成导风斜面，相比矩形平面结构能有效降低整体风阻，减少立柱和基础的载荷负担，这也是采用三角布局的核心设计考量之一。在安装施工环节，首先需要在安装点位做地质勘探，确认地下管线的分布位置，避免施工过程中破坏给排水、电力、通信等地下管线，基础浇筑完成后需要养护达到设计强度后再进行上部结构的吊装，吊装过程中需要采用临时揽风绳固定结构，避免吊装过程中结构倾斜碰撞周边设施，整体安装完成后需要做垂直度检测，确保立柱的垂直偏差在允许范围内，最后再安装展示画面，完成整体的施工验收。这类结构相比传统的双立柱广告牌，占地面积更小，对道路两侧的空间占用更少，适合在道路绿化带较窄的点位安装，同时三角造型的视觉辨识度更高，能更好的吸引通行人员的注意力，达到更好的宣传展示效果。结构的所有零部件都尽量采用标准化型材制作，不需要定制特殊规格的材料，能有效降低生产制造成本，同时零部件的通用性强，后期若出现局部构件损坏，可快速更换同规格的配件，降低运维成本。
