4英寸8Ω50W方形安装中音扬声器结构

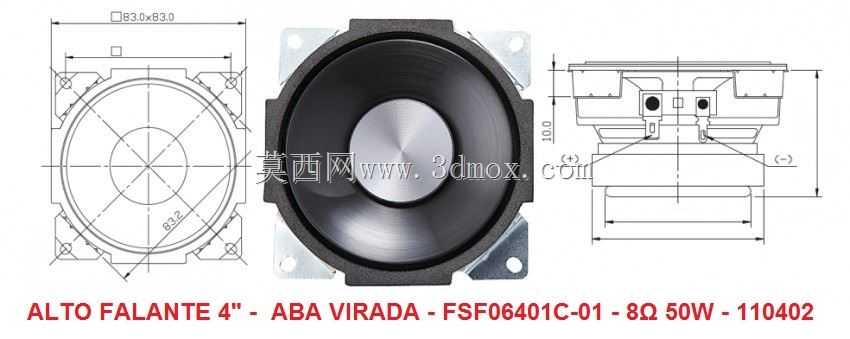

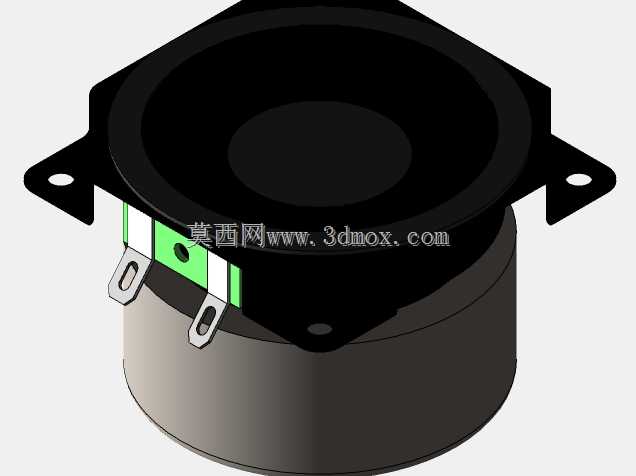

做音频设备结构选型时，这类4英寸方形法兰安装的中音单元，是桌面有源音箱、嵌入式背景音乐终端、小型商用扩声音柱里的常用配置，区别于圆形开孔的全频单元，方形法兰的安装形式不需要在箱体面板开圆形沉孔，只需要对应四个安装孔位打沉头螺丝孔，面板贴合面做平整处理即可完成固定，对于批量生产的箱体加工来说，能减少CNC铣型的工序耗时，也能避免圆形开孔公差导致的单元偏心、贴合缝隙漏声的问题。从实际使用场景来看，这类额定阻抗8Ω、额定功率50W的中音单元，负责重放200Hz-6kHz的中频段信号，刚好覆盖人声、乐器基音的核心频段，在两分频音箱系统中，通常搭配1英寸丝膜球顶高音与低音辐射器使用，单元本身的折环采用橡胶材质，阻尼特性适中，能减少中频段的分割振动，纸基复合音盆的刚性足够，大动态下的盆分裂失真控制在可接受范围内，适合近场监听、商用背景音乐这类对人声清晰度有要求的场景。从结构设计逻辑来看，单元的法兰边做了93mm×93mm的方形外轮廓，四个安装孔分布在法兰四角，孔位中心距对应常规4英寸单元的通用安装尺寸，安装时法兰与箱体面板之间可以贴1mm厚的EVA密封泡棉，一方面填充面板平面度误差带来的缝隙，避免声短路影响中低频响应，另一方面也能隔绝箱体振动传递到单元框架，减少谐振带来的音染。单元的背部磁路采用外置式铁氧体磁钢，磁路总高度控制在合理范围内，不会占用过多箱体内部容积，对于净容积2L-3L的小型密闭箱或者倒相箱来说，预留的磁钢间隙足够，不会出现磁钢触碰箱体内壁或者分频器元件的问题。接线端子采用插片式设计，适配常规2.8mm规格的接插件，生产装配时不需要焊接，直接插装即可完成接线，能提升装配效率，端子旁标注了正负极标识，避免接线反相导致的声像偏移问题。从安装边界来看，单元的法兰厚度为2mm，安装时沉头螺丝的沉入深度需要控制在1.5mm以内，避免螺丝顶穿法兰面导致单元固定不牢，单元正面突出法兰面的高度为10mm，设计箱体面罩时需要预留至少12mm的净空距离，避免面罩网布触碰振膜导致异常杂音。振膜中心的防尘帽采用金属材质，除了阻挡灰尘进入磁隙影响音圈运动之外，还能提升高频段的扩散特性，让中高频的听感更通透。在做三维建模的时候，需要重点还原法兰的安装孔位尺寸、磁钢背部的轮廓、振膜与折环的曲面形态，尤其是折环的半圆弧截面，这个结构直接影响单元的顺性参数，建模时如果简化成平面结构，后续做装配干涉检查时会出现尺寸误判，比如面罩与折环的间隙计算错误，实际装配时出现碰边问题。另外单元的框架采用注塑成型的ABS材质，四个安装角做了R2的圆角过渡，避免安装时应力集中导致法兰开裂，建模时不能把直角做的过于尖锐，要还原实际注塑件的圆角特征，这样导出的工程图才能直接用于生产加工的孔位定位。这类单元在实际选型时，还要注意安装孔的孔径为3.2mm，适配M3的沉头螺丝，锁附扭矩控制在0.3N·m即可，扭矩过大会导致法兰变形，甚至压裂注塑框架，扭矩过小则固定不牢，大音量下出现振动杂音。从声学设计的角度，方形法兰的单元在面板上安装时，单元中心到面板边缘的距离要避免等长，减少边缘衍射对中频段频响的影响，不过这部分属于箱体声学设计范畴，单元本身的三维模型只需要准确还原自身的所有外形与安装尺寸，就能给后续的箱体结构设计提供准确的装配基准。
