迷你可乐罐造型便携蓝牙音箱结构设计

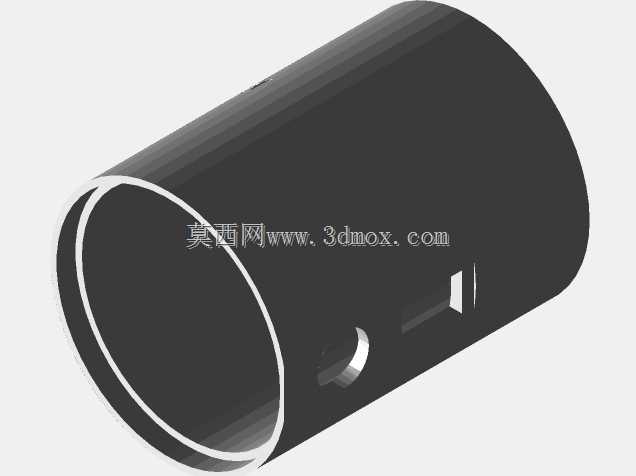

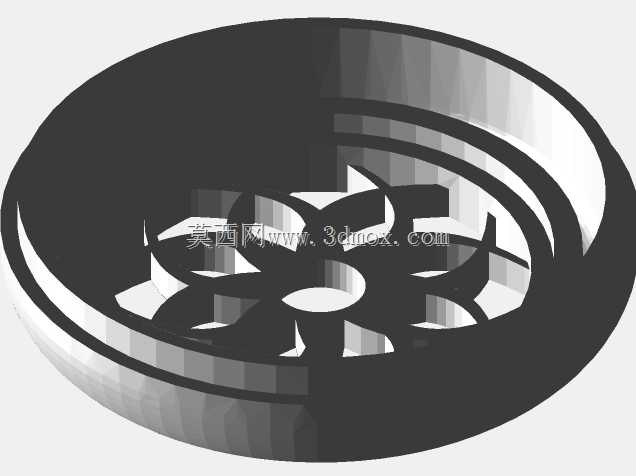

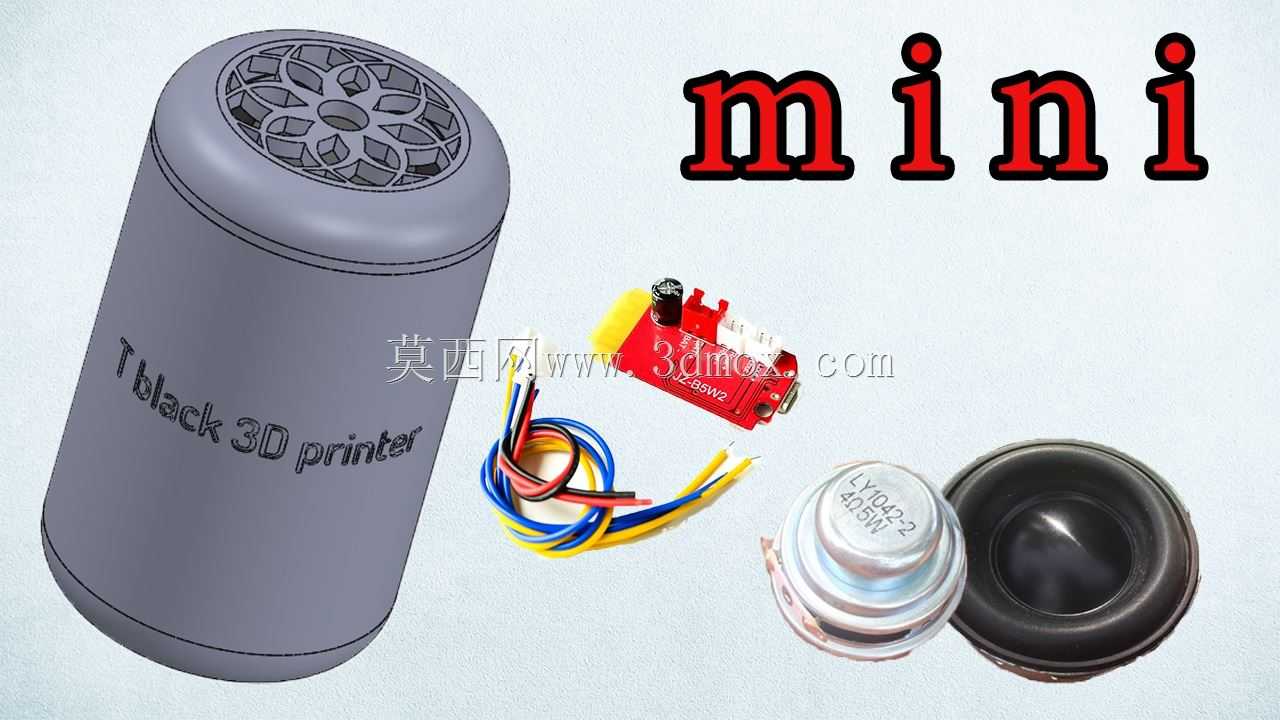

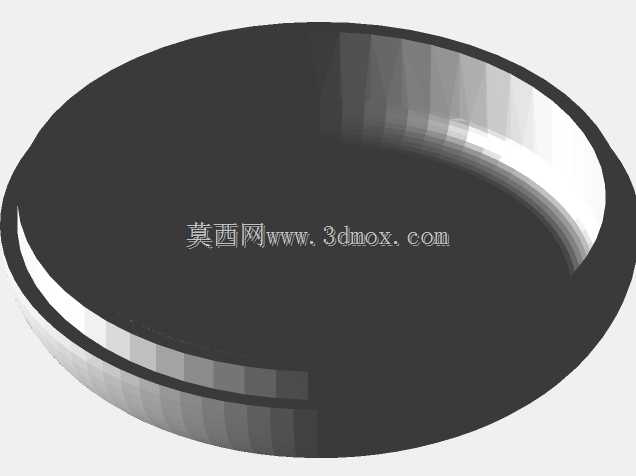

这款迷你蓝牙音箱采用类可口可乐罐的圆柱造型设计，整体结构紧凑小巧，适配随身便携使用场景，可放入日常通勤包袋、户外随身口袋中，满足户外露营、桌面近场听音、差旅随身娱乐等多场景的音频播放需求。从结构设计层面来看，整体采用圆柱回转体构型，外壳主体可通过3D打印实现小批量定制制作，打印层厚设置为0.2mm时配合100%填充参数，可获得足够的结构强度与表面质感，外壳侧壁预留出声孔阵列，出声孔采用花瓣式格栅结构，既保证出声效率，又兼顾外观辨识度，同时避免异物直接触碰内部发声单元。内部腔体设计遵循小体积蓝牙音箱的声学优化逻辑，圆柱腔体的容积经过匹配计算，适配选用的小尺寸全频扬声器单元，腔体内部预留了蓝牙解码板、锂电池、拨动开关的安装位，各元器件的排布充分利用圆柱内部空间，将供电模块、解码模块沿腔体轴向依次排布，导线走线沿壳体内壁预留的走线槽布置，避免装配过程中出现导线挤压、干涉的问题。发声单元采用前置安装方式，通过壳体前端的环形台阶定位，配合胶接或卡扣结构实现固定，单元出声面与外壳格栅保留足够的安全间隙，避免振动过程中出现碰擦异音。尾部端盖采用可拆卸结构设计，方便后期更换电池、检修内部电路，端盖与主体壳体之间采用小过盈配合或者简易卡扣连接，无需额外螺丝即可实现固定，兼顾装配效率与外观整体性。从安装边界来看，整体圆柱外径控制在常规易拉罐尺寸范围内，整体长度适配单手握持的人机尺寸，握持时不会出现硌手的问题，外壳表面可做磨砂处理提升握持摩擦力，减少日常使用中的滑落风险。电路部分选用集成式蓝牙解码功放板，板载蓝牙接收模块、音频解码电路与小功率功放电路，无需额外搭建复杂电路即可实现蓝牙音频接收与功率放大功能，供电部分选用小尺寸圆柱型锂电池，刚好适配圆柱腔体的内部径向空间，电池与壳体之间预留缓冲泡棉的安装间隙，避免携带过程中电池晃动产生异响。开关部件选用侧拨式开关，在壳体侧壁对应位置预留开关安装槽，开关拨柄伸出壳体表面，方便用户盲操作控制电源通断。出声格栅的结构设计做了壁厚均匀处理，避免3D打印过程中出现翘曲、填充不均的问题，格栅的筋条宽度经过优化，既保证足够的结构强度不会轻易断裂，又不会过多遮挡出声面积影响高频响应。在实际装配流程中，可先将扬声器、解码板、电池、开关通过导线预先焊接完成，测试功能正常后再整体塞入壳体腔体，最后扣合前后端盖即可完成整机装配，整体装配流程简单，无需复杂工装即可完成组装。这类迷你造型的蓝牙音箱除了日常听音使用外，也可作为个性化定制礼品、3D打印创客教学案例使用，结构设计上充分考虑了3D打印工艺的成型特性，没有大角度悬空结构，无需添加过多支撑即可完成打印制作，降低了打印后处理的工作量。腔体设计上没有做多余的冗余结构，在有限的体积内最大化利用内部空间，在保证结构强度的前提下尽可能控制整机重量，提升随身携带的便利性。
