行星轮系内啮合齿轮传动结构设计

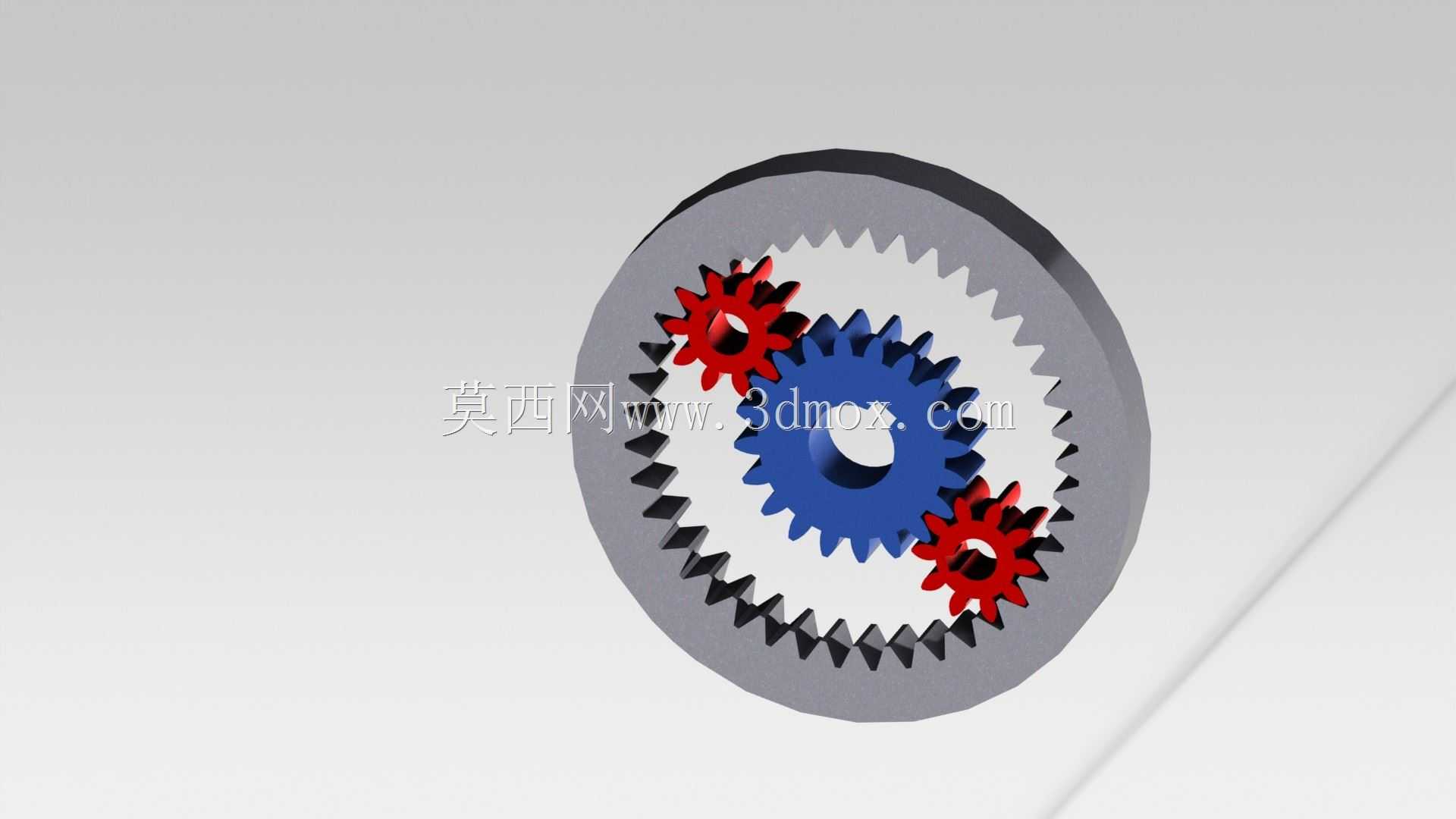

这套行星轮系内啮合齿轮传动结构，在常规减速传动场景里的适配性极强，日常做传动方案选型时，经常会在小空间大传动比的需求下优先考虑这类结构。不同于定轴轮系需要额外预留多组齿轮的排布空间，这套结构把三个行星轮均匀嵌在内齿圈和太阳轮之间，输入轴直接带动中心太阳轮转动时，动力会通过三个行星轮分流传递到内齿圈或者行星架，整个传动链的载荷被均匀拆分到三组啮合齿面上，单齿承受的接触应力比平行轴定轴轮系低近四成，重载工况下的齿面磨损速度也会慢很多。

做这套结构的三维建模时，最先要敲定的是安装边界的尺寸约束：内齿圈的外径是整个传动单元的最大外轮廓，做设备布局时要给这个外圆预留至少0.5mm的装配间隙，避免和周边的壳体、支撑结构发生干涉；中心太阳轮的内孔是和输入轴配合的安装位，孔的公差要匹配输入轴的配合等级，一般选H7/k6的过渡配合就能保证传动时不会出现轴孔打滑的问题。三个行星轮的安装轴是固定在行星架上的，行星架的输出端连接负载端，建模时要注意三个行星轮轴的位置度公差，必须保证三个轴的中心在同一个分度圆上，相邻轴的夹角误差不能超过0.02度，不然装配后会出现齿轮卡滞、传动噪音偏大的问题。

从实际用途来看，这类行星齿轮结构常被用在伺服电机的末端减速、自动化设备的回转驱动、小型输送线的动力传输单元里，因为它的输入输出是同轴结构，不需要额外做传动方向的转换，整个传动单元可以直接套在输入轴上安装，不需要额外设计复杂的支撑机架，能大幅缩小整套设备的整体体积。建模过程中，齿形的参数匹配是核心要点：内齿圈的齿形是内渐开线，太阳轮和行星轮是外渐开线，三个齿轮的模数、压力角必须完全一致，不然会出现啮合干涉，根本无法正常转动；另外行星轮的数量选择三个，是综合考虑了载荷均分和空间占用的最优解，两个行星轮的载荷均分效果差，四个行星轮对加工和装配的精度要求太高，很容易出现个别齿轮虚接不受力的情况。

设计这类结构时，还要考虑实际运转时的润滑空间，在行星架和内齿圈的侧壁上要预留润滑脂的填充通道，齿轮啮合面之间要保留0.1-0.2mm的侧隙，既可以容纳润滑脂，也能补偿温度升高带来的齿形热膨胀，避免高温下齿轮咬死。内齿圈的外侧一般会设计成光面或者带定位止口的结构，方便直接固定在设备的壳体上，当固定内齿圈时，动力从太阳轮输入、行星架输出，就能得到较大的减速比；如果固定行星架，动力从太阳轮输入、内齿圈输出，就能得到反向的增速传动，不同的固定方式可以适配不同的传动需求，这也是行星轮系结构在工业场景里应用广泛的核心原因。

建模时还要注意齿轮的齿宽参数，齿宽太大会导致齿轮加工时的形位公差难以保证，啮合时容易出现偏载；齿宽太小则会导致单齿承受的载荷过大，容易出现断齿问题，一般齿宽取模数的8-12倍就能兼顾强度和加工可行性。另外三个行星轮和行星架轴之间要预留轴承安装位，实际装配时每个行星轮都会通过滚针轴承安装在行星轴上，减少行星轮自转时的摩擦阻力，建模时要把轴承的安装空间提前预留出来，不能把行星轮和轴做成直接接触的配合结构，不然实际运转时的摩擦阻力会大到根本无法带动负载。

在做结构校验的时候，要重点检查内齿圈和行星轮的啮合间隙、行星轮和太阳轮的啮合间隙，保证三个啮合点的间隙差不超过0.03mm，不然传动时的回差会偏大，用在精密传动场景下就会出现定位精度不足的问题。整个结构的轴向尺寸也要做严格控制，内齿圈、行星架、太阳轮的轴向定位要通过卡簧或者轴肩来实现，避免运转时出现轴向窜动，导致齿轮啮合面错位，加剧齿面的不均匀磨损。
