汽车车窗电机用内花键斜齿轮结构

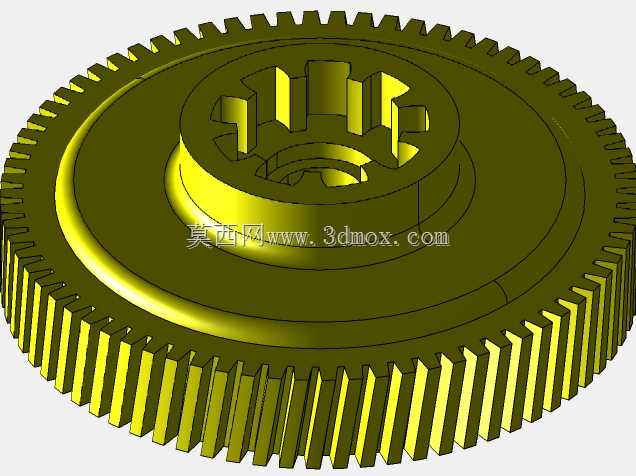

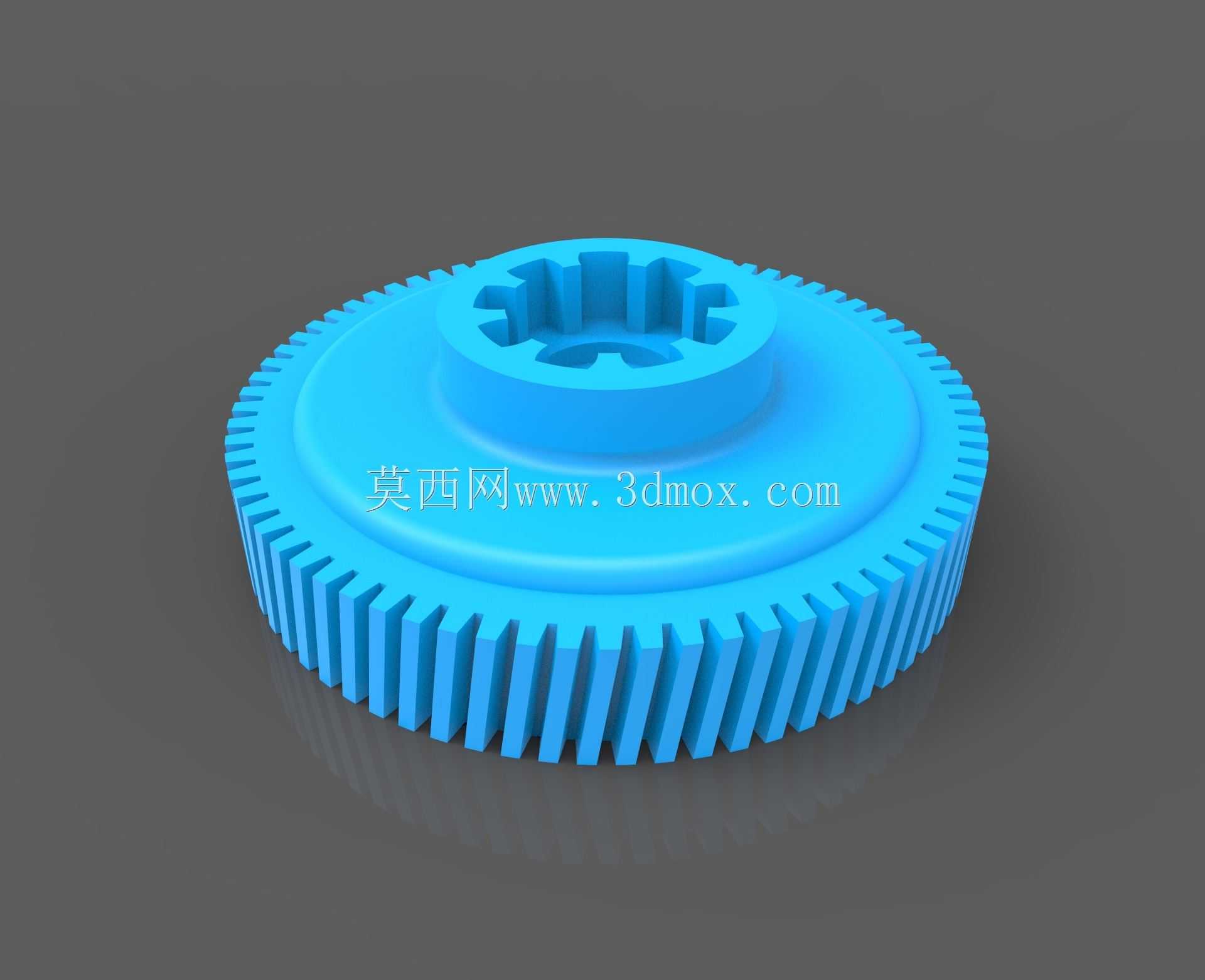

这款斜齿轮是汽车电动车窗升降系统里的核心传动零件，直接配套车窗驱动电机的输出端使用，日常作业里负责把电机输出的高转速低扭矩动力，通过齿组啮合转换成升降玻璃需要的低转速大扭矩驱动力，是车窗平顺升降的关键受力部件。做这个零件的结构设计时，首先要匹配车窗电机的输出轴连接需求，中心采用内花键结构，和电机输出轴的外花键做过盈配合加周向限位，避免传动过程中出现轴孔打滑、动力空转的问题，花键的齿形公差要控制在IT7级以内，保证装配后同轴度偏差不超过0.02mm，不然电机高速转动时会产生径向窜动，带来车窗升降的抖动和异常噪音。齿轮本体采用斜齿齿形设计，相比直齿结构，斜齿的啮合重合度更高，传动过程中是渐进式齿面接触，不会出现直齿啮合时的瞬时冲击，一方面能降低车窗升降时的运行噪音，另一方面齿面受力更均匀，能承受更大的瞬时载荷，应对车窗上升遇到卡滞、冻住等极端工况时，不容易出现断齿失效。齿圈的外径、齿宽参数要匹配车窗减速器的内腔安装边界，齿顶圆和减速器壳体内壁要预留0.5-1mm的安全间隙，避免齿轮转动时和壳体发生刮蹭，齿宽的设计要兼顾啮合接触面积和安装空间限制，过窄会导致齿面单位面积压力过大加剧磨损，过宽则会增加不必要的零件重量和安装空间占用。齿轮中心的轮毂凸起结构是为了增加和电机轴的配合长度，提升轴孔连接的刚性，轮毂的高度要和电机端盖的安装凹槽深度匹配，装配后轮毂端面和端盖之间预留0.1-0.2mm的轴向间隙，补偿零件加工的尺寸公差和热胀冷缩带来的长度变化，避免转动时出现端面摩擦。实际应用场景里，这个齿轮长期在车门内部的潮湿、多尘环境下工作，齿面的粗糙度要控制在Ra1.6以下，减少灰尘附着带来的磨粒磨损，同时齿根位置做了R0.3的圆角过渡，消除加工时的应力集中点，应对频繁正反转的工况时，能大幅提升齿根的抗疲劳强度，避免长期往复受力出现齿根断裂的问题。设计过程中还要考虑和配套从动齿轮的啮合侧隙，侧隙控制在0.08-0.15mm之间，侧隙过小会导致齿轮转动卡滞、低温下润滑油凝固后无法正常运转，侧隙过大则会出现传动回程差，导致车窗升降到位后出现虚位、玻璃晃动的问题。零件的材质一般选用改性POM或者粉末冶金材质，POM材质自润滑性能好，运转时不需要额外加注润滑脂就能保持低摩擦系数，适合车门内部免维护的使用需求，粉末冶金材质则强度更高，适合载荷更大的SUV、商用车车窗系统，两种材质的选型都要匹配对应车型的车窗升降载荷要求，保证在-40℃到85℃的工作温度区间内，齿形尺寸变形量不超过0.05mm，不会因为温度变化导致啮合失效。安装时这个齿轮直接压装到电机输出轴上，靠内花键的配合传递扭矩，不需要额外的轴向固定件，轮毂端面和电机轴承端面贴合，能承受齿轮啮合时产生的轴向分力，斜齿传动产生的轴向力会直接传递到电机的输出轴承上，所以设计时要核算轴向力的大小，保证匹配的电机轴承能承受对应的轴向载荷，避免长期运转导致轴承过早失效。
