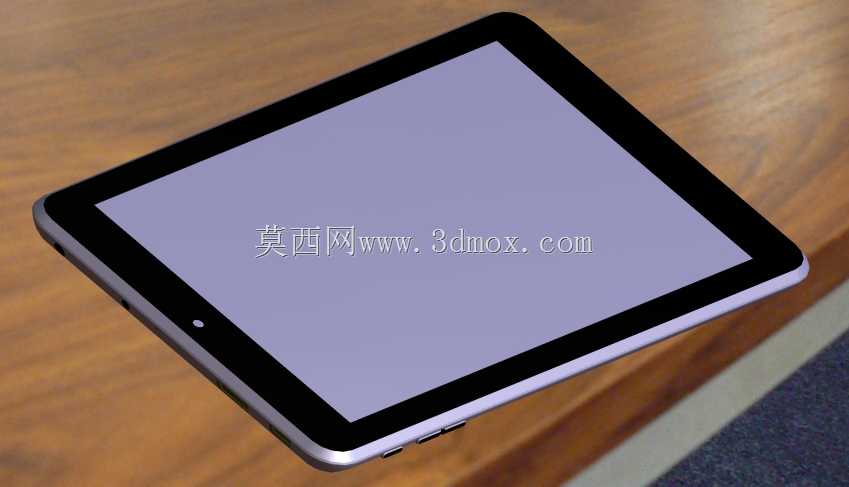

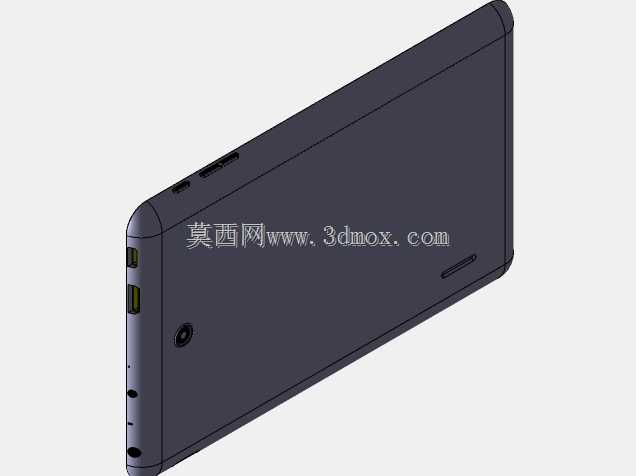

便携式触控平板设备外观结构三维数模

这款平板设备的三维结构设计，首先围绕日常移动办公、户外作业数据采集、商超点位信息核验这类高频手持使用场景展开，设计阶段优先平衡了握持手感与屏幕可视面积的冲突。整机采用圆角矩形的外轮廓，边框做了不等宽的差异化处理：屏幕下侧预留的宽度刚好容纳前置摄像头模组与状态指示灯，避免用户横向握持时手指误触触控区域，其余三边的边框宽度控制在单手握持时拇指自然放置不会覆盖显示区域的范围，金属中框的边缘做了0.3mm的倒角过渡，既消除了锐边割手的问题，也能在设备意外跌落时分散边角的冲击应力，降低屏幕碎裂的风险。从结构分层来看，整机从前到后依次为钢化玻璃保护层、触控感应层、液晶显示模组、金属屏蔽罩、主板固定仓、电池仓与后盖，各层之间通过定位柱与卡扣预固定，关键受力点补充微型螺丝锁附，既保证了装配效率，也避免长期使用后结构件松垮产生异响。屏幕与中框之间预留了0.15mm的装配间隙，填充泡棉胶条实现缓冲与密封，能够应对日常使用中泼溅的液体与少量粉尘侵入，适配车间、户外这类相对复杂的使用环境。机身侧面的接口布局充分考虑了实际使用习惯：数据传输与充电接口设置在机身底部居中位置，横向放置在桌面支架上时不会被线材顶起，音量调节与电源按键设置在机身右侧中上部，单手握持时食指可以自然触碰按键位置，不需要调整握持姿态就能完成操作。前置摄像头模组嵌入在屏幕下边框的居中位置，镜头表面覆盖的钢化玻璃与边框表面齐平，避免积灰同时也不会出现刮花镜头的问题，状态指示灯设置在摄像头旁，通过不同颜色的灯光提示设备充电、消息通知、低电量等状态，不需要点亮屏幕就能获取基础设备信息。后盖采用一体化的金属材质，表面做了细磨砂处理，既提升了握持时的摩擦力，减少滑落风险，也能辅助主板与电池进行被动散热，长时间高负荷运行时不会出现局部温度过高的问题。电池仓占据了机身内部近六成的空间，通过双面胶与缓冲泡棉固定在后盖内侧，四周预留的走线槽位将主板、摄像头、按键、接口的连接线规整收纳，避免线材挤压电池造成安全隐患，同时也让内部空间利用率提升近15%，在控制整机厚度的前提下保证了电池容量能够满足全天移动使用的需求。在安装边界的设计上，整机厚度控制在10mm以内，重量分布向机身中心偏移，单手握持长时间使用不会出现手腕酸痛的问题，配套的保护套适配结构在机身四个边角预留了卡扣位，不需要额外粘贴胶条就能固定保护套，同时不会影响接口与按键的正常使用。屏幕显示区域的有效可视角度达到178度，多人协同查看图纸或数据时不需要刻意调整设备角度就能看清内容，触控层的采样率适配手写笔操作，能够满足现场快速标注、手绘草图的使用需求。主板固定仓设置在屏幕与电池之间的屏蔽罩内，屏蔽罩与中框通过导热垫连接，将芯片运行产生的热量快速传导到金属中框与后盖散出，避免局部积热导致的性能降频。机身的所有开孔位置都做了向内的翻边处理，提升开孔处的结构强度，避免长期插拔线材导致开孔开裂，按键内部采用锅仔片结构，按压行程控制在0.2mm，既有清晰的按压反馈，也能保证数万次按压后的使用寿命。
