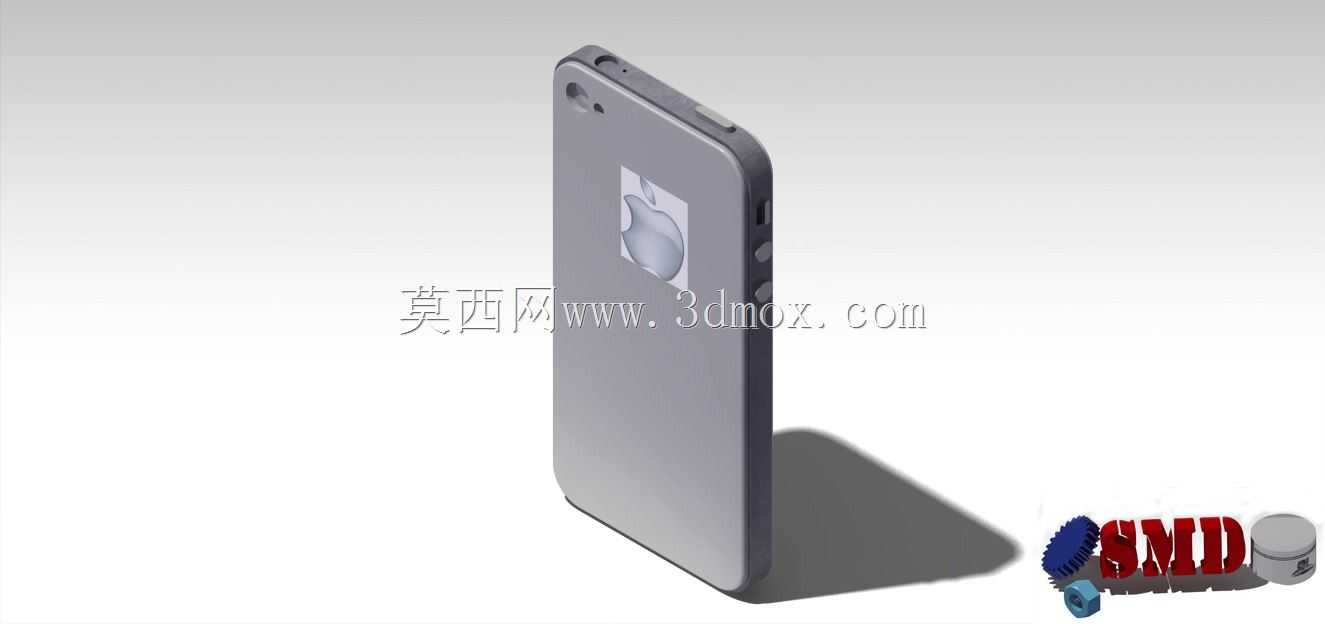

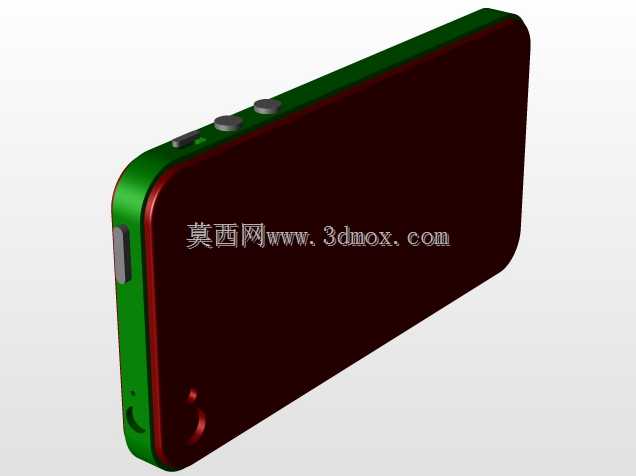

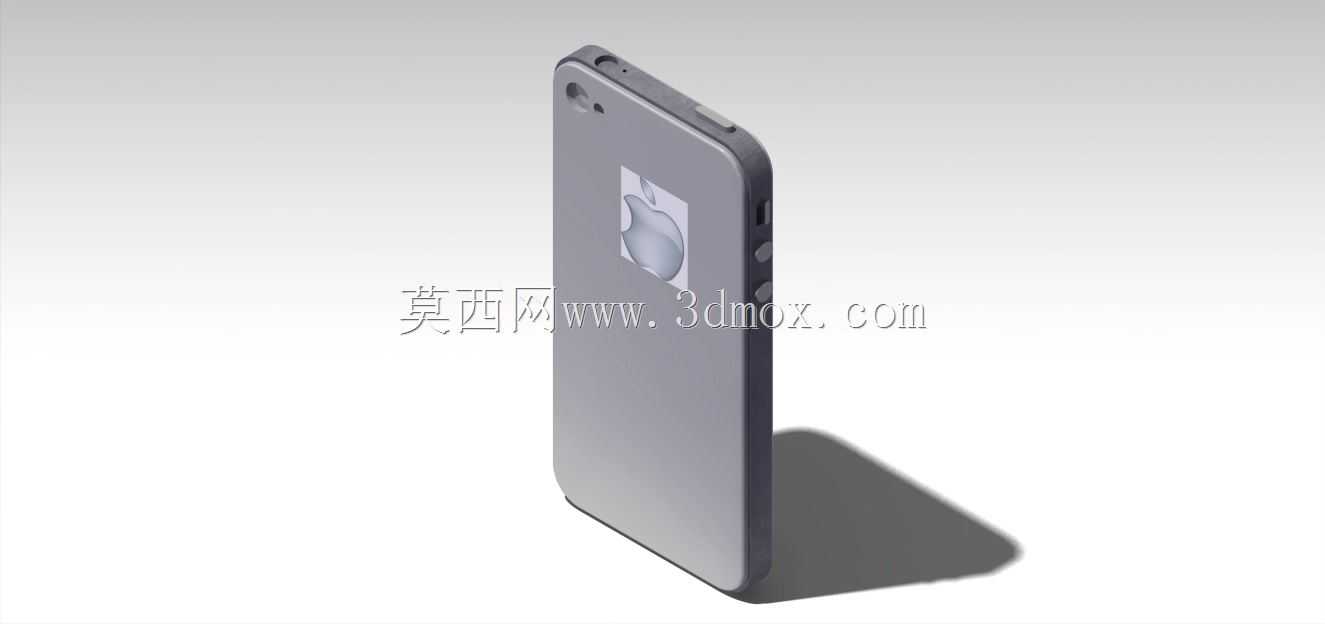

智能手机外观结构三维数字建模

在消费电子结构设计领域，手持通讯终端的外观建模是产品开发流程中衔接工业设计与结构落地的关键环节，这类模型的核心作用并非单纯还原产品外观，而是为后续的结构堆叠验证、配件适配、人机工程校核提供精准的数字基准。从实际工程应用场景来看，这类手机外观模型可直接用于保护套开模前的贴合度验证，建模时需严格还原机身侧边的按键凸台高度、SIM卡托的开槽位置与深度、摄像头模组的凸起量与边缘倒角，避免后续开模出现保护套与机身干涉、按键按压行程不足的问题。在人机交互相关的设计验证环节，模型的曲面弧度控制直接影响握持手感的模拟结果，建模过程中需对机身背部的弧面过渡做连续曲率处理，保证从背部平面到侧边中框的过渡无曲率突变，对应实际产品中铝合金中框与玻璃背板的拼接边界，需预留0.02mm的装配间隙基准，这一数值是消费电子类产品金属与非金属部件拼接的通用公差带，能有效抵消不同材质的温度形变差。从设计思路层面，这类手持终端的建模遵循从基准面搭建到局部特征细化的逻辑，首先以机身长度方向的中心面为对称基准，确定机身整体的长宽高边界，对应实际产品的握持尺寸边界，宽度方向控制在适合单手握持的区间内，避免宽度过大导致拇指无法覆盖屏幕操作区域；厚度方向的尺寸需兼顾内部电池堆叠空间与握持轻薄感，模型中需明确标注中框的厚度基准，为后续内部元器件的堆叠预留足够的安全距离。在细节特征处理上，机身侧边的音量键、电源键的位置需对应普通人握持时的手指自然落点，按键的凸起高度控制在不产生硌手感同时保证按压反馈的区间，顶部与底部的开孔位置需避开内部天线的净空区，建模时需将开孔的边缘做0.1mm的倒角处理，对应实际加工中CNC切削的工艺圆角，避免模型特征与实际加工工艺脱节。对于配件生产场景，这类精准的外观模型可直接导入注塑模流分析软件，验证TPU、PC等不同材质保护套的收缩率对贴合度的影响，模型中机身的所有拔模角度需严格按照实际产品的出模方向设置，中框侧边的拔模斜度控制在1度以内，既保证出模顺畅，又不会影响机身的视觉轻薄感。在展示类应用场景中，模型的曲面连续性需达到G2级别，保证渲染时的光影过渡自然，可用于产品宣传物料的渲染输出、线下展示模型的3D打印基准，建模时需对苹果标识的凹陷深度做精准控制，凹陷深度过深会积灰，过浅则标识辨识度不足，实际工程中这类logo的凹陷深度通常控制在0.15mm左右，同时边缘做顺滑的圆角过渡，避免加工时出现崩边问题。从安装边界的角度，模型中所有外部接口的位置、尺寸都需与通用接口标准对齐，底部的充电接口开孔深度需满足插头的插入深度要求，耳机孔（若保留）的开孔同轴度需控制在0.05mm以内，避免插头插入时出现卡滞；摄像头区域的凸起边界需与镜片、装饰圈的装配尺寸匹配，预留的点胶槽宽度与深度需满足胶水填充量要求，避免组装时胶水溢出污染镜片。建模过程中还需考虑跌落模拟的基准需求，机身的四个边角是跌落冲击的核心受力区，模型中边角的弧度设计直接影响冲击时的应力分散效果，合理的R角设计能将跌落冲击力均匀传导到中框整体，降低屏幕碎裂的风险，这类特征的还原能让后续的有限元跌落仿真结果更贴近实际测试情况，减少实物样机的测试迭代次数，缩短产品开发周期。
