齿轮传动式冲压剪切机械活塞结构

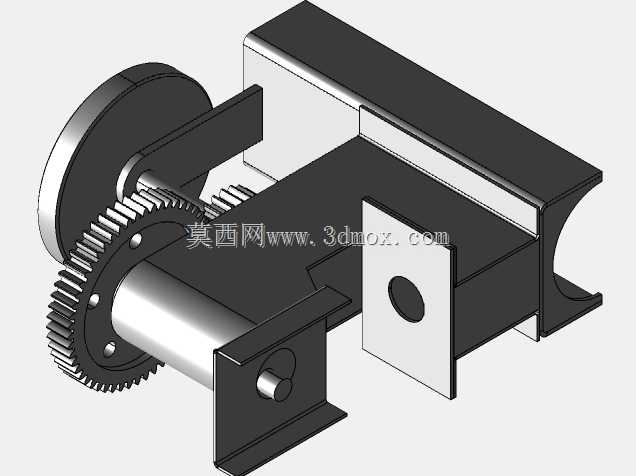

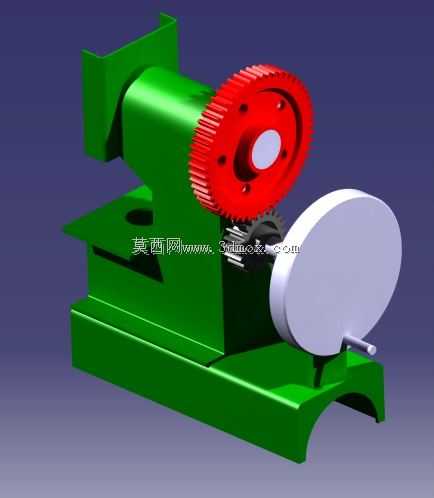

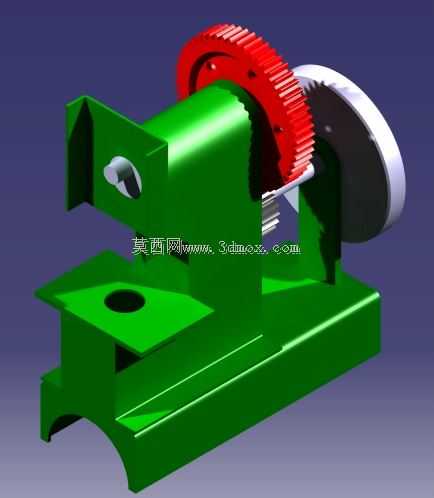

该结构属于小型冲压剪切类设备的核心执行单元，常见于小型五金件加工、线材裁切、薄金属片冲形的工位场景，在桌面级加工工位、小批量零件试制车间、教学实训设备中应用较多，可完成薄铜片、铝片、塑料片的冲裁以及细金属线材的定长切断作业，相比大型冲压设备占地更小，适配小空间工位的零散加工需求。从结构布局来看，整体采用一体式铸造型机架作为承载基础，机架底部设计有弧形安装贴合面，可直接固定在工作台面的配套安装座上，安装时需保证底部贴合面与安装基座的平面度误差不超过0.05mm，避免运行过程中出现机架晃动影响加工精度；机架上部的腔体用于容纳传动与执行组件，前端伸出的工作台面设置有定位孔，可配套安装不同规格的下模座，工作台面的有效作业区域尺寸适配最大50mm×50mm的工件加工范围，超出该尺寸的工件无法在该工位完成定位装夹。传动部分采用大模数直齿圆柱齿轮与偏心轮组合的结构，齿轮端外接手动驱动手柄或者小功率驱动电机，动力输入后通过齿轮减速带动偏心轴转动，进而带动活塞执行件做上下往复的直线运动，齿轮的传动比设置适配手动驱动时的操作力需求，单手握持手柄施加不超过150N的作用力即可带动活塞完成全行程冲压动作，若配套电机驱动则可选用功率60W、转速120rpm的低速电机直接连接输入轴，无需额外增加减速机构。活塞执行件与机架腔体之间采用间隙配合，配合间隙控制在0.02-0.04mm之间，既保证活塞往复运动时无卡滞，也避免间隙过大导致冲压时出现偏载，活塞下端的安装槽可根据加工需求更换不同的冲头、切刀等作业端头，端头的安装采用快拆式销钉固定，更换作业端头时无需拆解整体机架，仅需拔出定位销即可完成端头替换，适配多品类小批量的加工切换需求。设计过程中优先考虑了结构的易维护性，机架侧面预留有润滑油注油孔，可定期向活塞配合面、齿轮啮合面加注润滑脂，降低运动部件的磨损；齿轮与偏心轮的连接采用平键周向固定、轴端挡圈轴向定位的方式，长期运行出现磨损时可单独拆解更换齿轮或偏心轴，无需整体更换机架组件。安装边界方面，整体结构的外接输入轴中心高度与机架底部安装面的垂直距离为固定值，配套安装驱动组件时需保证驱动输出轴与设备输入轴的同轴度误差不超过0.1mm，避免轴系出现附加弯矩导致轴件断裂；机架后侧的飞轮（手轮）外圆距离机架后壁的安全间隙需保留至少30mm，防止运行过程中外露旋转件与周边设备、操作人员发生剐蹭。实际使用过程中，该结构的活塞有效行程为20mm，可适配最大冲裁厚度1mm的软质金属片或者直径3mm以下的金属线材，冲压作业时的最大输出压力可达到5kN，满足小型零件加工的压力需求；机架的一体式铸造结构保证了整体刚性，冲压过程中机架的形变量不超过0.01mm，可保证冲切断面的平整度，减少工件的毛刺产生。
