低成本简易会阴捏合搅拌设备结构

该款捏合搅拌设备的设计定位偏向小批量、低预算的作坊式生产场景，常见于小型食材加工、膏状物料混合、小规模日化配料等对混合均匀度有基础要求、但设备投入预算有限的作业场景，整体结构完全围绕低成本、易加工、易维护的核心思路搭建，没有采用常规工业捏合设备的铸造机架、精密减速箱等成本较高的部件，全部结构件均可采用常规边角料加工制作，大幅降低了整机的制作门槛与物料成本。

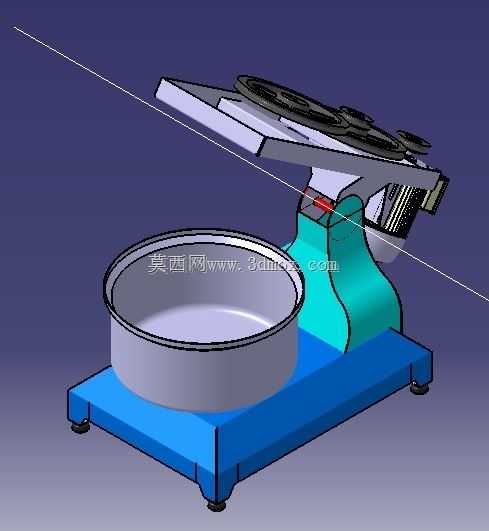

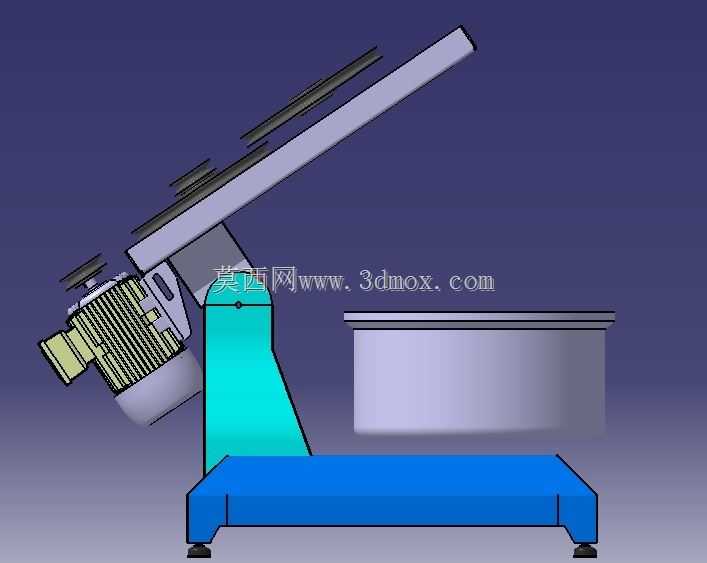

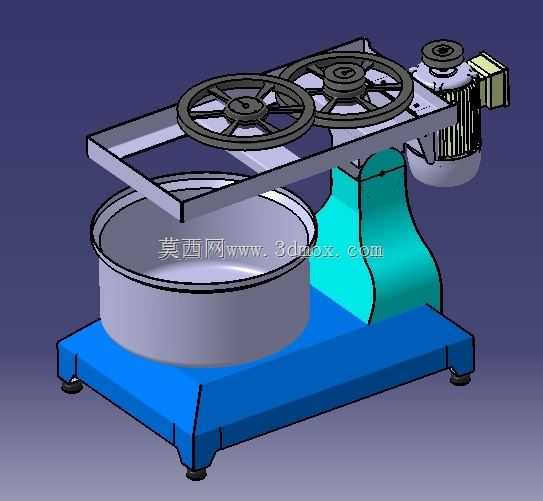

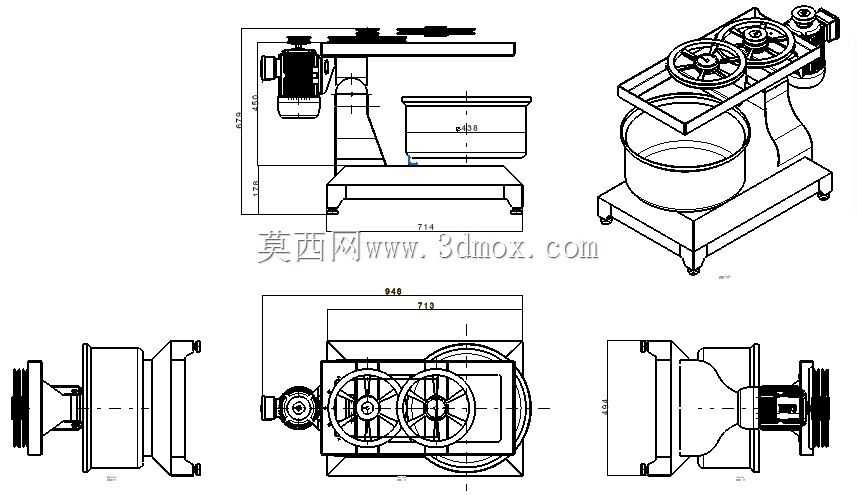

从结构布局来看，设备底部为方形焊接机架，采用等边角钢与薄铁板焊接成型，机架底部四个角点安装可调式橡胶脚杯，可适应不平整的安装地面，调整机架水平度避免运行时出现异常振动，机架整体的安装边界尺寸控制在长700mm、宽500mm、高650mm范围内，占用操作空间较小，可直接放置在常规操作工作台面上使用，不需要额外做地基固定，适配小型作坊的紧凑作业空间。机架上方倾斜布置的托板是整机的核心安装基准，托板倾斜角度设置为15度，该角度经过实际物料测试，既可以保证料盆内的物料在搅拌过程中不会因离心作用溢出，又能让捏合轮组与物料的接触面积达到最优值，提升混合捏合的效率。

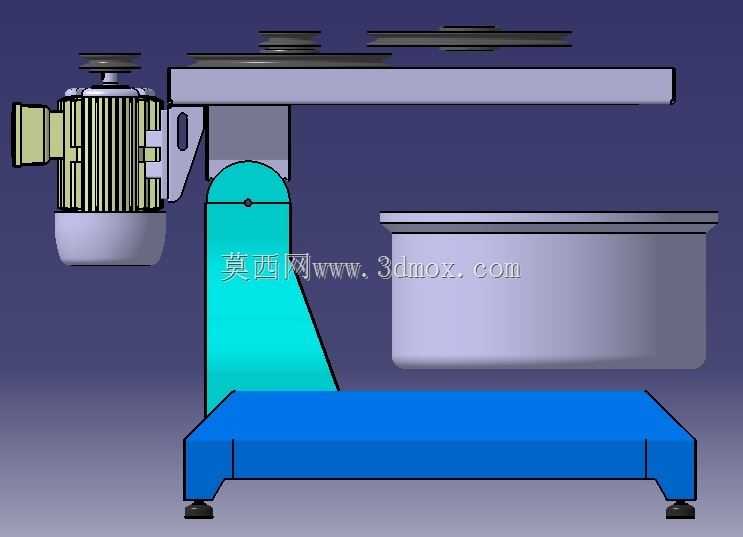

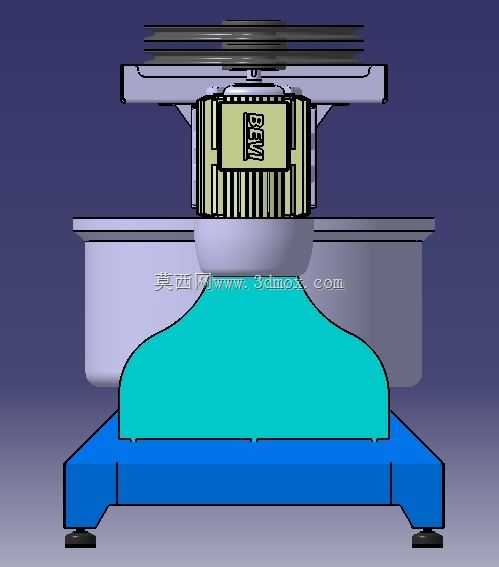

驱动部分采用普通民用洗衣机电机作为动力源，这类电机采购成本低、配件通用性强，在各地五金门店均可快速采购替换，电机输出端通过皮带轮与铝制皮带轮组成减速传动结构，将电机的高转速降低至适合捏合作业的工作转速，避免转速过高导致物料飞溅、或者转速过低导致混合效率不足的问题，皮带传动本身具备过载打滑的特性，当料盆内物料过多、负载超出电机额定输出时，皮带会自行打滑，不会出现电机烧毁或者结构件变形损坏的问题，进一步提升了设备在非专业操作场景下的容错率。

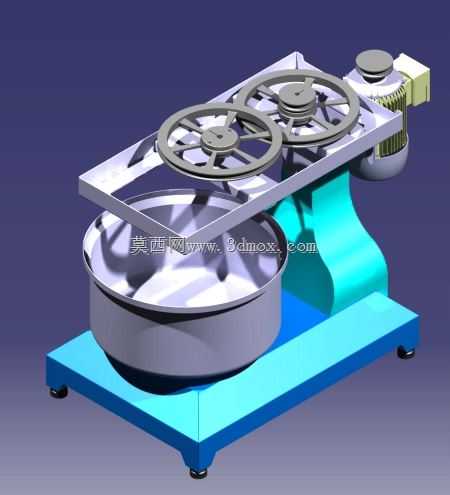

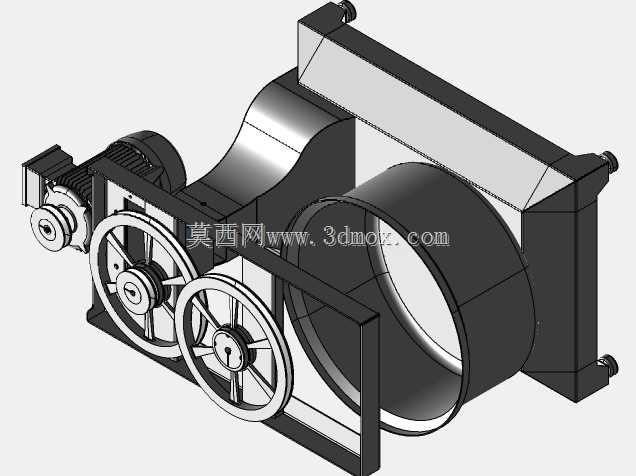

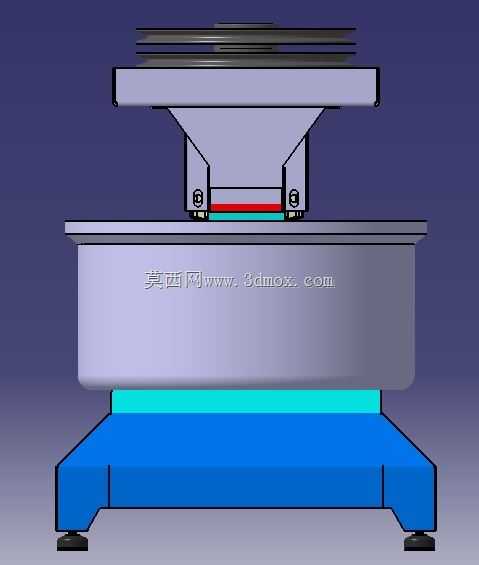

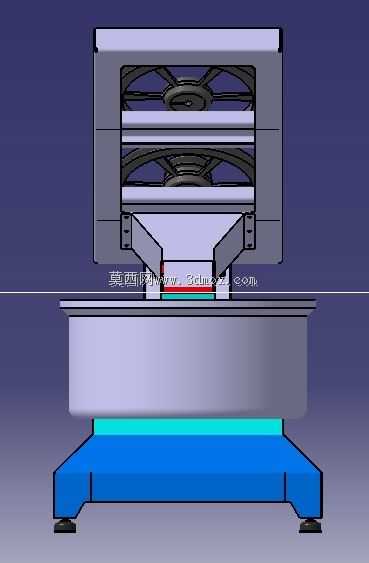

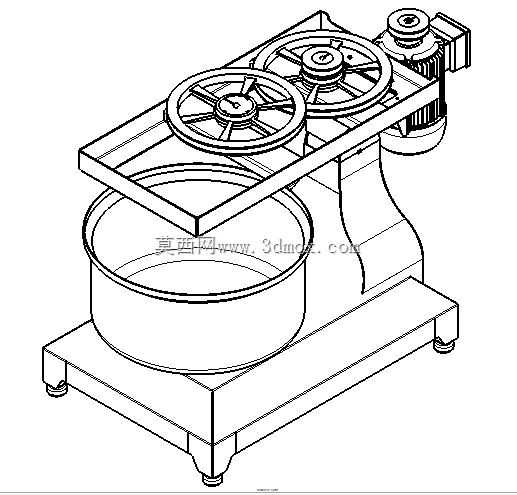

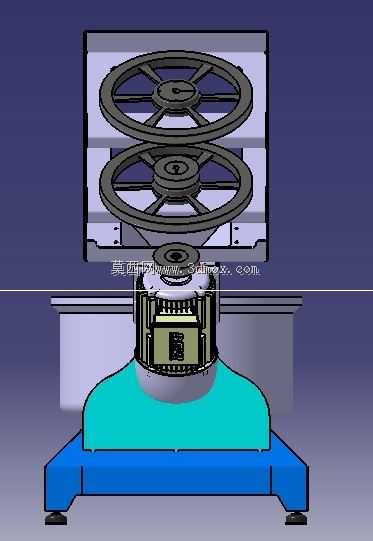

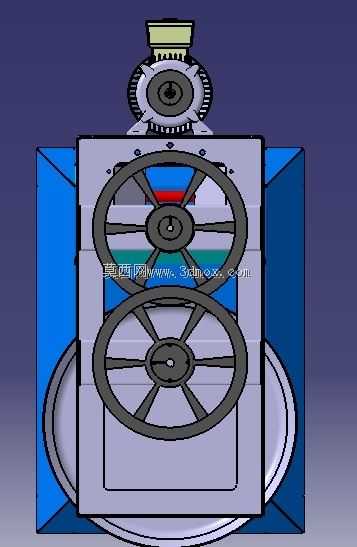

料盆采用薄铁板旋压成型，盆口直径为400mm，盆体深度180mm，单次可处理约15L的膏状或粉状混合物料，料盆直接放置在托板下方的定位座内，没有做额外的固定结构，作业完成后可直接将料盆取下倒料、清洗，操作十分便捷。托板上方平行布置的两个带辐条的捏合轮，是直接实现物料捏合、搅拌、混合的核心执行部件，轮体采用铸铁铸造后车削加工成型，轮缘表面做了滚花处理，增大与物料接触时的摩擦力，两个捏合轮的中心距设置为220mm，轮体最低点与料盆内壁的间隙控制在5mm，既不会刮蹭料盆内壁，又可以对料盆内的物料形成充分的挤压、揉搓作用，模拟人工捏合的动作效果，相比普通桨叶搅拌的设备，对高粘度膏状物料的混合效果更好，不会出现物料粘底、混合不均的问题。

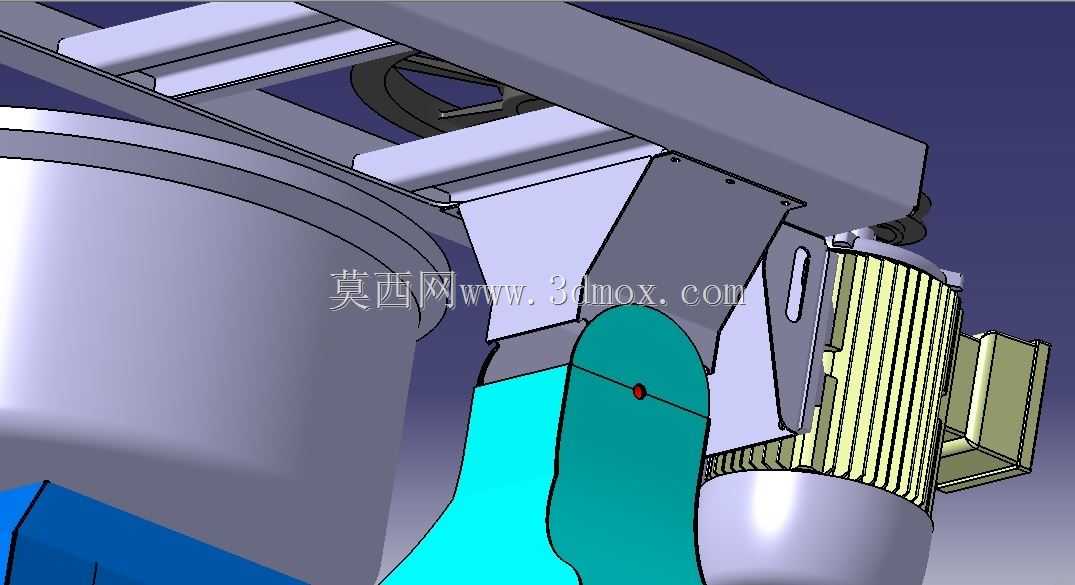

整机的护罩部分同样采用薄铁皮弯折成型，仅对传动皮带、电机接线端等存在安全隐患的部位做遮挡，没有多余的装饰性结构，所有焊接部位均采用连续角焊缝，焊后做简单的打磨除锈即可涂刷防锈漆，不需要做精密的表面处理，进一步压缩制作成本。在实际安装调试过程中，需要先将机架脚杯调整至水平状态，再调整电机安装座的位置张紧传动皮带，皮带张紧度以手指按压皮带中点下沉10-15mm为宜，过紧会加剧电机轴承与皮带的磨损，过松则会出现传动打滑、转速不足的问题；两个捏合轮安装时需要保证轮轴的平行度，误差控制在0.2mm以内，避免运行时出现轮体偏摆、刮蹭料盆的问题。

该设备的维护成本极低，日常使用仅需要定期在捏合轮轴的轴承位置加注润滑脂，传动皮带出现磨损松弛时调整电机位置或者直接更换同型号皮带即可，没有复杂的液压、电控系统，即使是没有接受过专业设备维护培训的操作人员，也可以完成日常的保养与常见故障排查。针对不同粘度的物料，还可以通过更换不同直径的电机皮带轮，调整输出转速，适配不同物料的捏合需求：处理低粘度粉状物料时可更换直径稍小的皮带轮提升转速，加快混合效率；处理高粘度膏状物料时可更换直径稍大的皮带轮降低转速，提升输出扭矩，避免电机过载。整体结构没有复杂的异形加工件，所有零部件均可采用常规机加工工艺制作，适合小型加工厂自行测绘制作，也可作为相关专业人员做简易搅拌设备设计时的结构参考。
