大米加工生产厂区整体布局三维设计

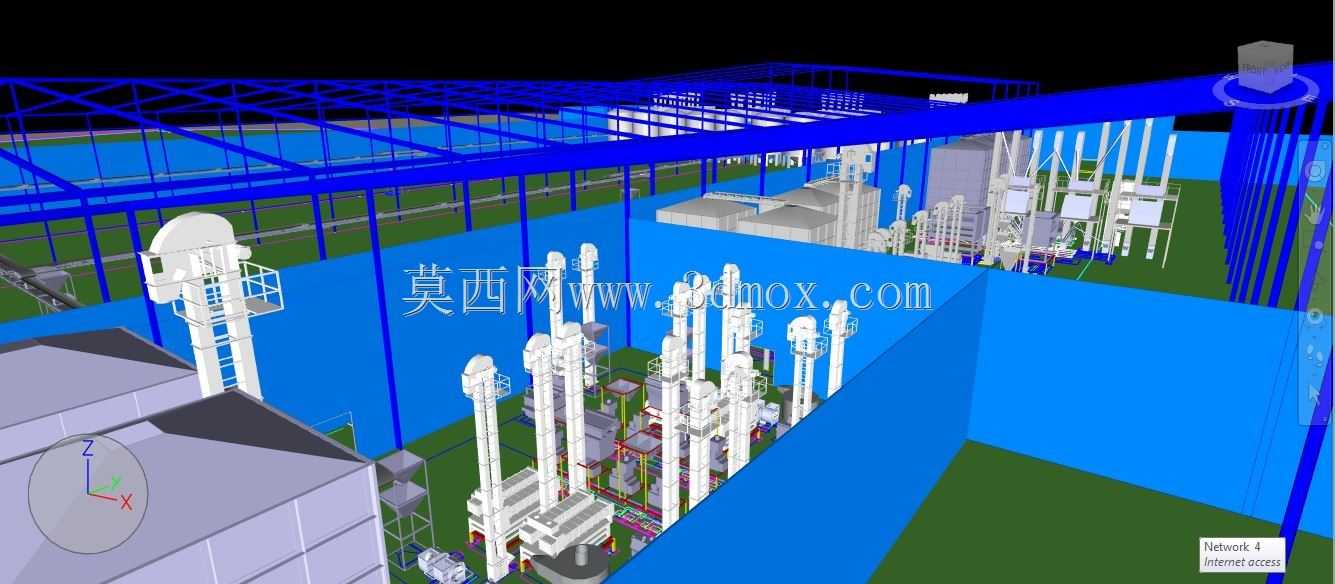

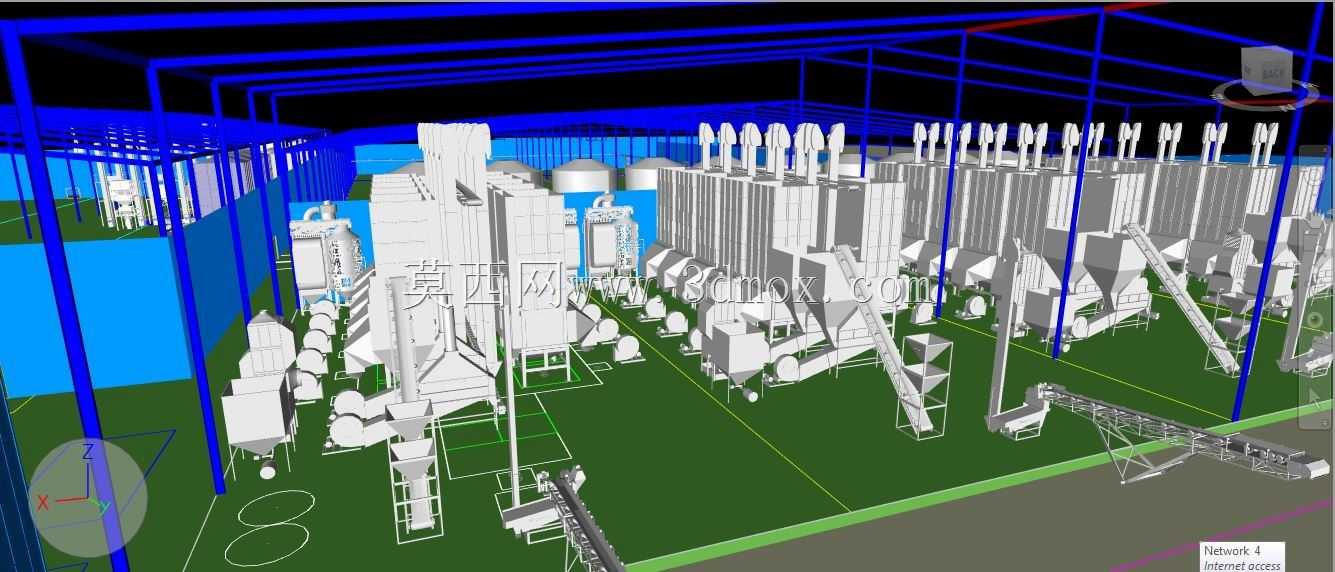

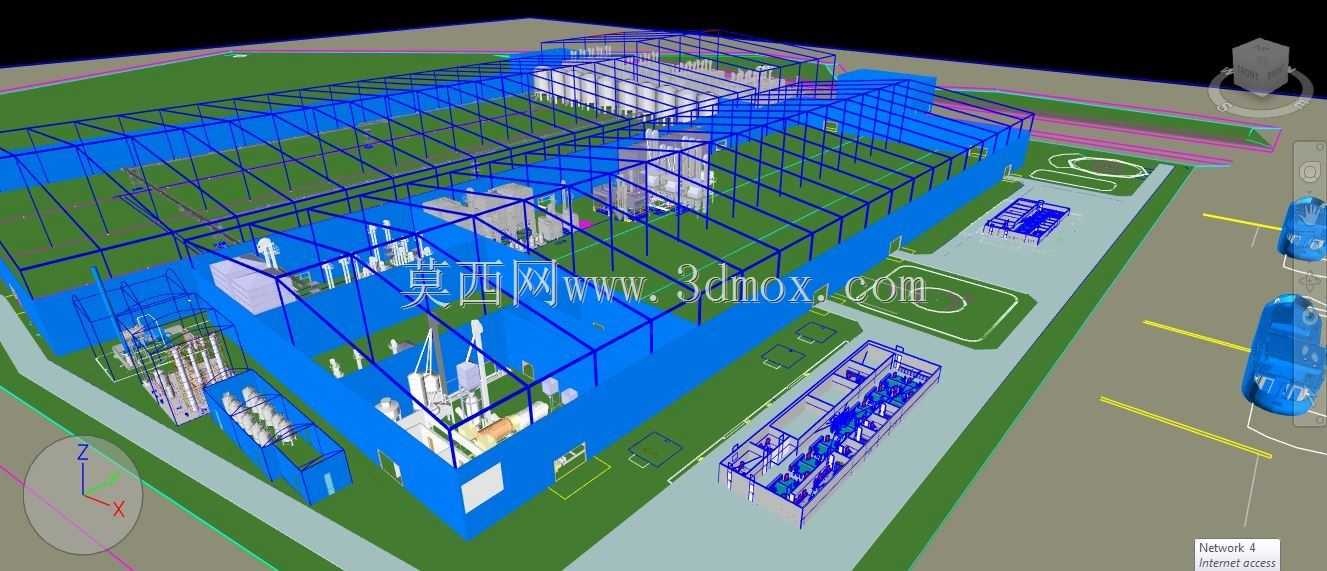

这套三维设计成果完整还原了规模化大米加工厂区的整体空间排布，从工程落地视角覆盖了从原粮接收到成品出库全流程的空间预留与设备定位逻辑。设计过程中首先锚定了主生产车间的核心位置，车间采用大跨度钢结构框架搭建，内部按照稻谷清理、砻谷分离、碾米分级、色选包装的工艺流程顺次排布各工段设备，设备之间预留了足够的操作检修通道与物料输送空间，避免生产过程中出现动线交叉拥堵的问题。车间外侧紧邻规划了原粮暂存区与成品仓储区，原粮卸粮点设置在厂区靠近外部道路的一侧，减少原粮运输车辆在厂区内部的绕行距离，成品出库口同样对接外部主干道，保障成品发运的通行效率。厂区内部的道路规划采用环形动线设计，主通道宽度满足货运车辆双向通行需求，次通道连通各功能区块，同时在车间周边预留了消防回车场地与设备吊装作业空间，符合厂区建设的安全规范要求。车间内部的设备排布充分考虑了各工段的工艺衔接需求，清理工段靠近原粮入口，减少原粮提升输送的距离，砻谷、碾米等核心加工设备集中布置在车间中部区域，配套的风网、管线沿车间钢结构立柱与顶部桁架排布，既避免管线占用地面操作空间，也方便后期管线的维护检修。色选、包装工段靠近成品出口，加工完成的成品大米经过计量包装后可直接通过输送设备转运至成品仓，缩短成品转运路径。设计过程中对各设备的安装边界做了精准预留，每台设备周边都预留了不小于800mm的检修操作空间，大型设备如砻谷机、碾米机组的上方预留了吊装检修的净空高度，方便后期设备维护时的部件吊装作业。厂区内部还配套规划了辅助功能区域，包括配电间、除尘机房、办公值班区域，其中除尘机房紧邻主生产车间的粉尘产生工段，缩短除尘风网的管线长度，降低风阻损耗，提升除尘系统的运行效率。配电间设置在厂区用电负荷中心位置，减少供电线路的损耗，同时避开潮湿、多粉尘的区域，保障供电系统的运行安全。厂区的绿化区域沿厂区围墙与道路两侧布置，既起到隔尘降噪的作用，也不影响各功能区块之间的物料运输动线。整个设计过程中反复核对了各功能区块的尺寸边界，主车间的跨度、层高完全匹配内部设备的安装高度与管线排布需求，仓储区域的面积按照厂区设计产能的原粮、成品周转周期计算确定，道路转弯半径满足13米货运车辆的通行要求，所有预留空间都经过生产动线模拟验证，避免后期建设过程中出现空间不足或者动线不合理的问题。从三维视角可以直观看到整个厂区的空间层次，钢结构车间的框架、内部设备的定位、厂区道路的走向、仓储区域的划分都清晰呈现，能够直接用于厂区建设前期的方案论证、施工交底以及生产动线优化，帮助建设方在施工前就排查出布局不合理的问题，减少后期施工变更带来的成本浪费。
