适配IPE180轨道的电动绞盘行走承载架

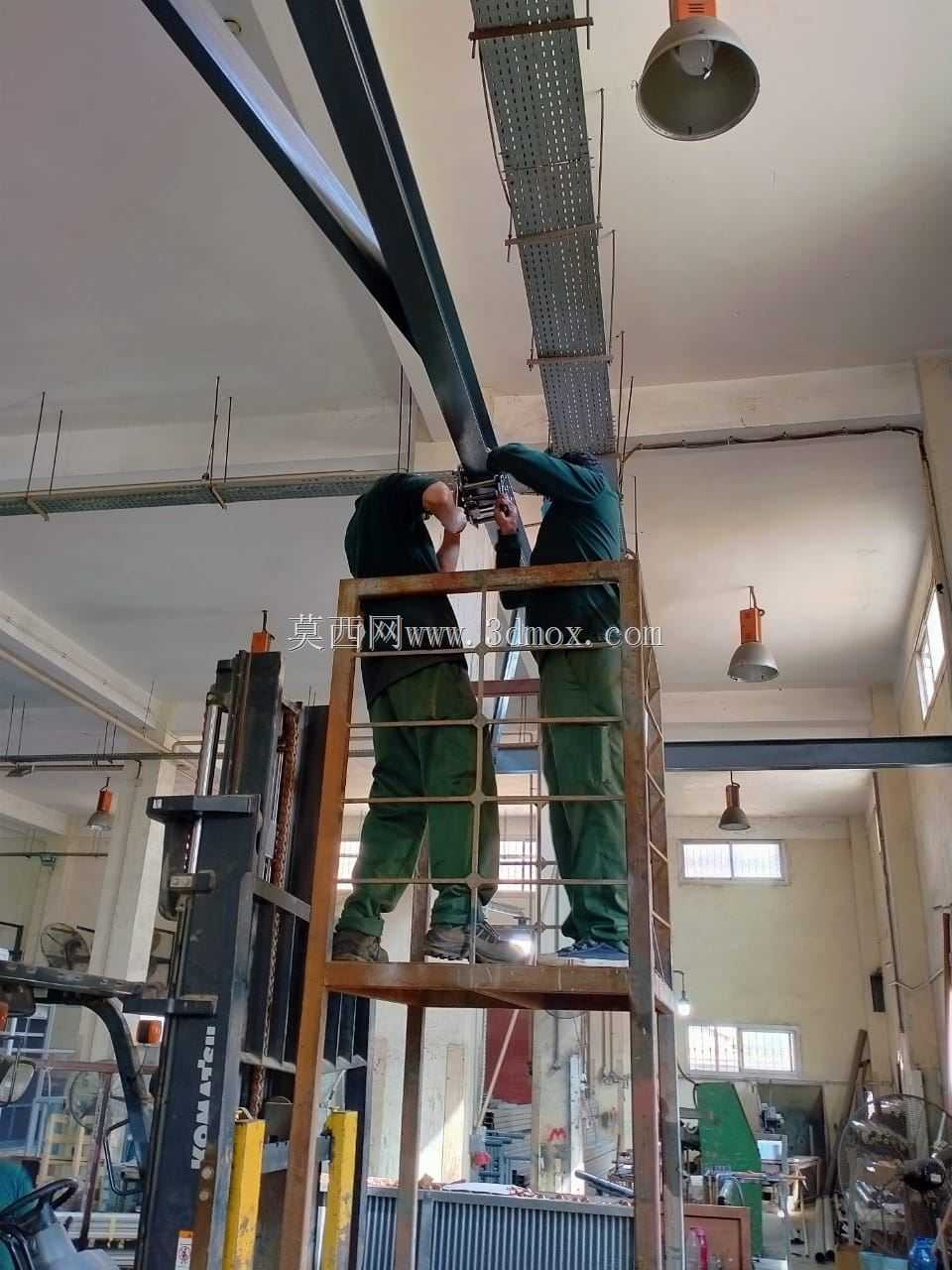

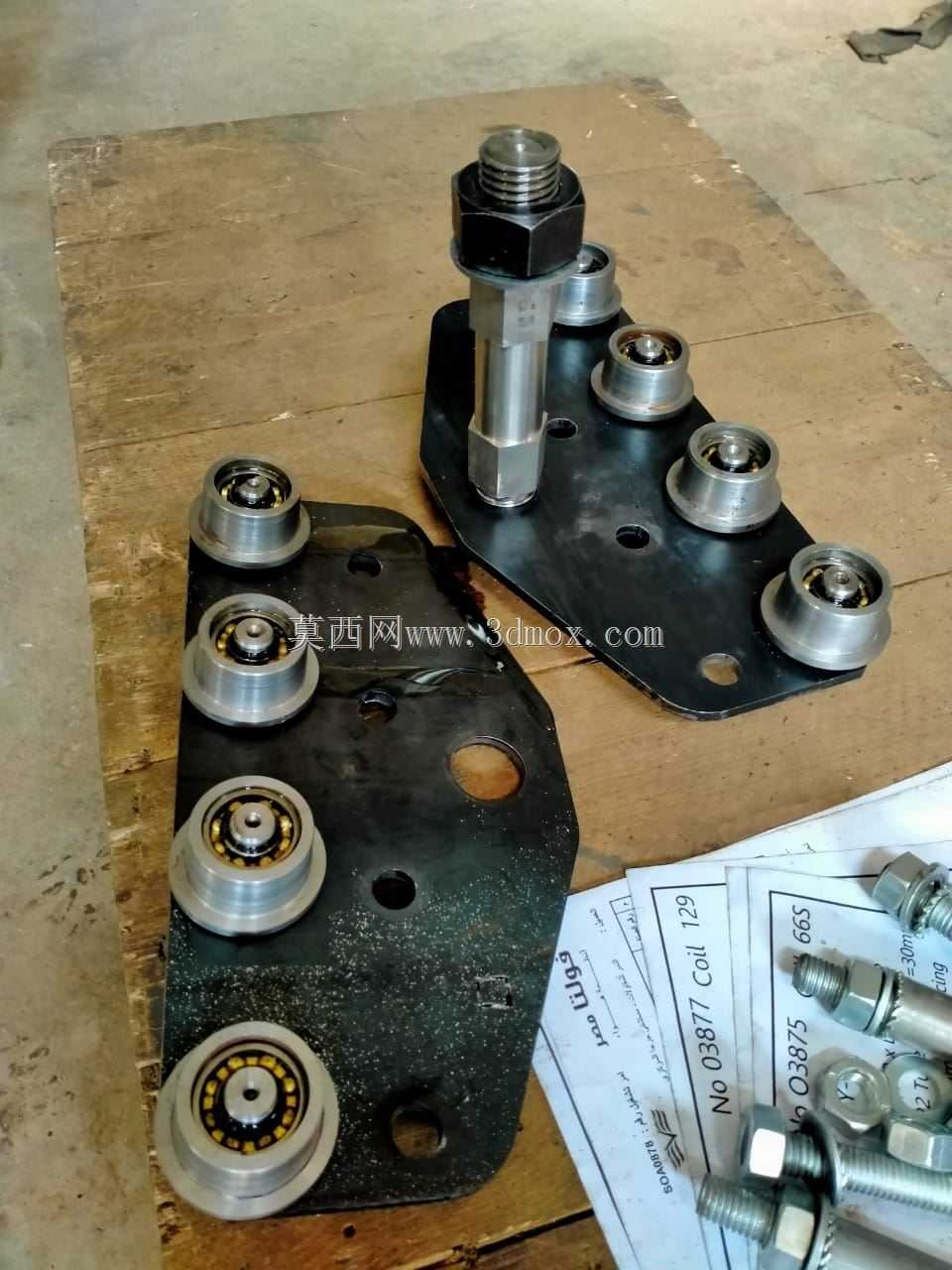

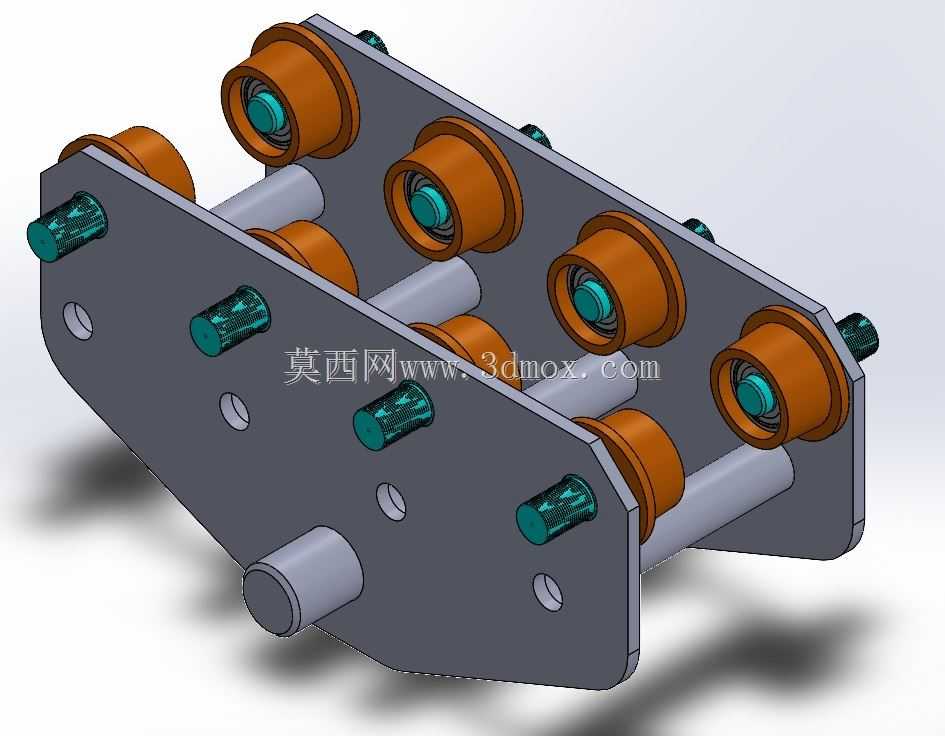

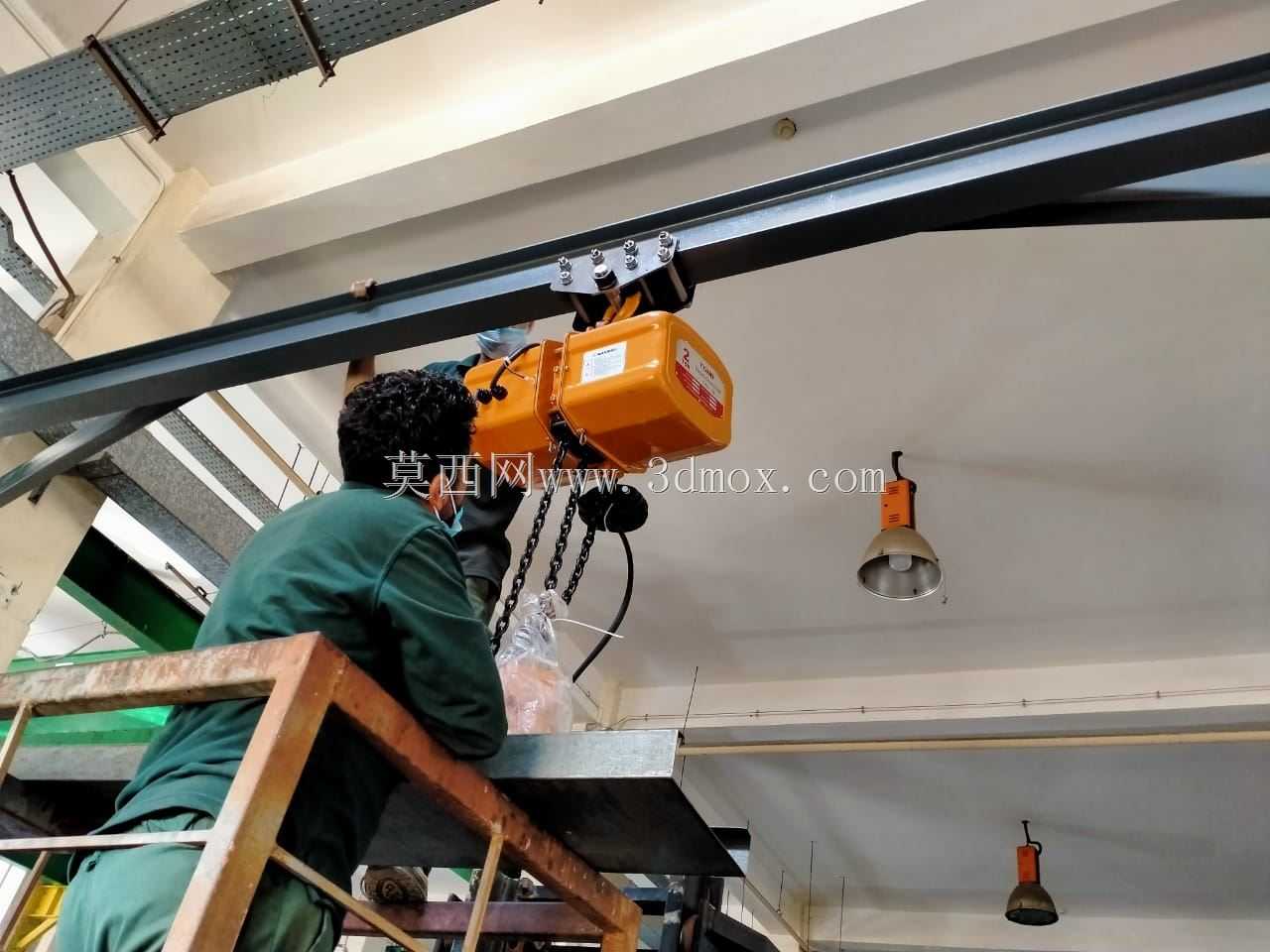

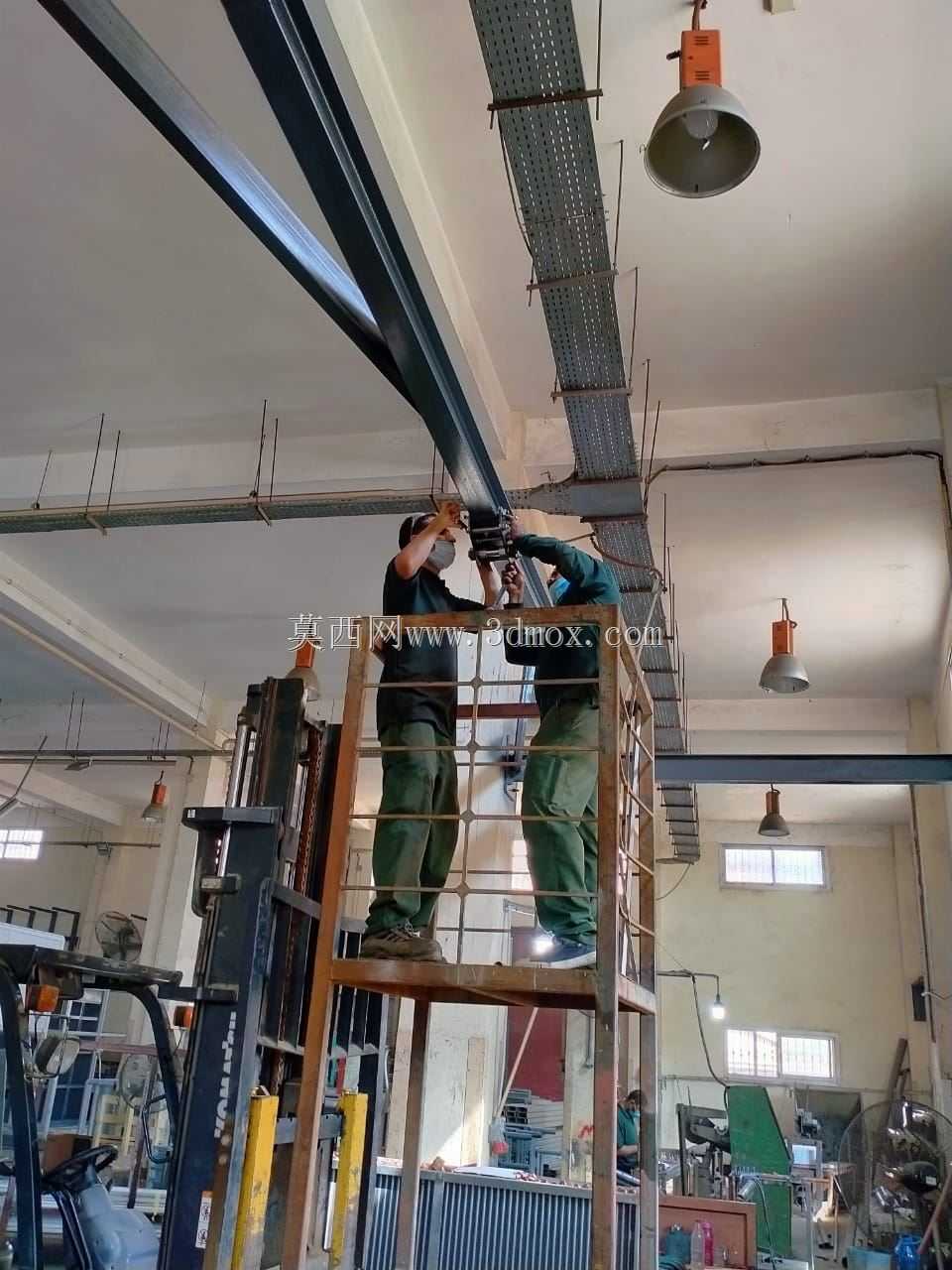

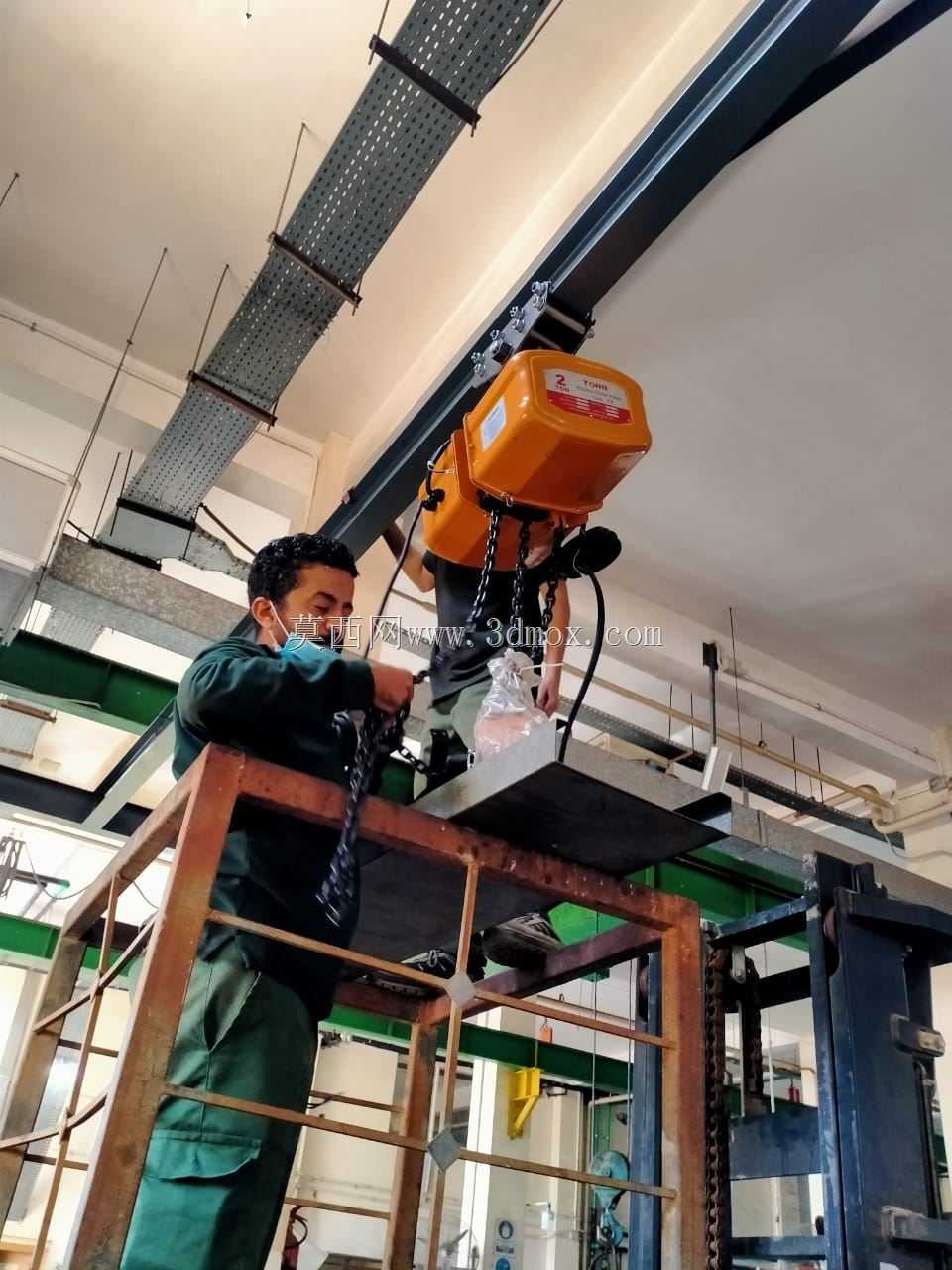

这套行走承载架是为配套电动绞盘在工字钢轨道上移动作业设计的核心承载部件，主要适配IPE180规格的热轧工字钢轨道，常见于车间定点起重、设备检修移位、轻型物料跨工位转运的作业场景，替代传统固定式绞盘覆盖范围有限的短板，让绞点可以沿轨道线性移动，覆盖更长的作业区间。从结构布局来看，架体采用双侧对称立板作为主承载结构，两块立板之间通过三根横向销轴完成刚性连接，每根销轴上套装两个带深沟球轴承的铜基合金滚轮，滚轮型面直接贴合工字钢翼缘的上下工作面，单侧立板上共布置六个滚轮，上下各三个抱紧工字钢翼缘，既可以承受竖直方向的绞盘荷载与起吊重物的垂直载荷，也能抵消作业过程中产生的水平侧向力，避免架体在轨道上出现卡滞、脱轨的问题。立板上预留的螺栓孔位用于固定电动绞盘的安装基座，孔位间距按照常规轻型电动绞盘的安装法兰尺寸设计，不需要额外做转接板就可以直接完成绞盘的固定，立板下方伸出的圆柱轴头是可选的导向轮安装位，当需要配套钢丝绳导向、避免跳绳时，可以直接在该轴头上加装压绳轮组件，不需要二次在架体上钻孔攻丝，减少现场改制的工作量。设计过程中优先考虑了安装便捷性，架体整体为拼装式结构，所有滚轮与销轴之间采用间隙配合加轴端挡圈固定，现场安装时不需要大型工装，只需要将两侧滚轮卡入工字钢翼缘后，穿入横向销轴拧紧轴端固定螺栓即可完成架体与轨道的装配，后续维护更换滚轮时，只需要拆卸对应销轴就可以单独更换磨损滚轮，不需要将整个架体从轨道上拆下，降低高空维护的作业风险。从安装边界来看，架体总宽度适配IPE180工字钢的翼缘宽度，滚轮与翼缘侧面预留了1.5mm的侧向间隙，既可以避免轨道直线度误差导致的行走卡滞，也不会因为间隙过大造成架体在轨道上晃动，起吊作业时的稳定性更好；架体竖直方向的总高度控制在常规工字钢轨道下沿的安全净空范围内，不会与下方敷设的管线、车间其他设备产生干涉。立板上的安装孔位做了沉头处理，固定绞盘的螺栓拧紧后头部不会突出立板表面，避免架体行走过程中螺栓头部刮蹭轨道旁的附属构件。滚轮采用铜合金外圈搭配内置滚动轴承的结构，相比纯钢质滚轮，铜合金材质可以减少对工字钢轨道表面的磨损，长期使用不会在轨道翼缘上压出凹痕，内置的密封轴承可以适配车间多粉尘的作业环境，不需要频繁加注润滑脂，维护周期更长。在荷载传递路径设计上，绞盘工作时产生的竖直载荷通过安装螺栓传递到两侧立板，再通过立板传递到上排三个滚轮，最终均匀分散到工字钢翼缘上，避免单点应力集中造成轨道局部变形；当绞盘斜拉作业产生侧向力时，上下排的滚轮会同时贴紧翼缘的上下侧面，将侧向力转化为滚轮对翼缘的正压力，不会让销轴承受额外的弯矩，提升整体结构的抗疲劳寿命。这套架体的行走阻力控制在较低水平，即使是满载状态下，人工推动也可以轻松让绞盘沿轨道移动，不需要额外加装行走驱动机构就可以满足大部分轻型起重作业的移动需求，如果需要长距离频繁移动，也可以在架体上加装减速电机驱动的行走轮，直接利用现有立板上预留的电机安装孔位即可完成升级，不需要重新设计架体结构。
