铝制多接口空气分配歧管结构设计

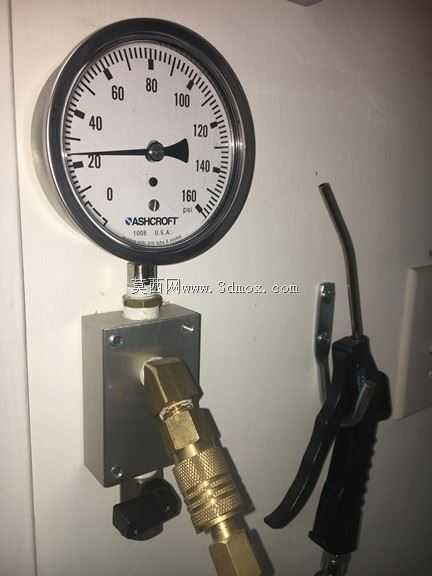

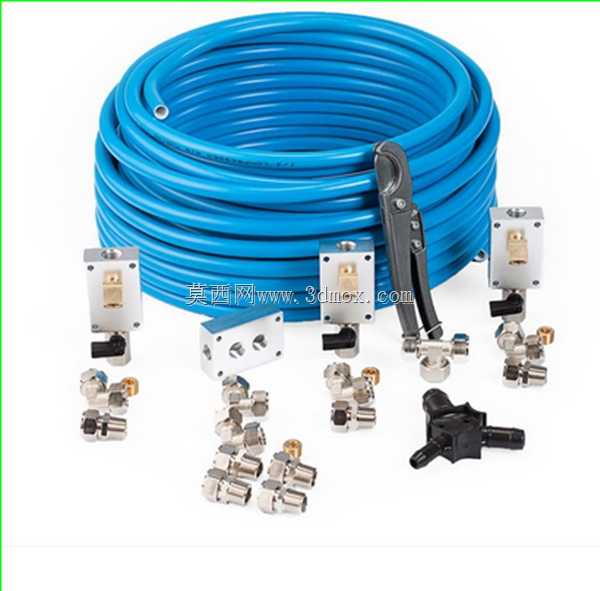

在气动控制回路的现场布设中，尤其是小型自动化产线的气路集成环节，分散的管路接驳往往会带来走线杂乱、泄漏点多、维护排查困难的问题，这类铝制空气分配块的应用，正是为了解决紧凑安装空间下的气路分流与汇流需求。不同于大流量的工业集气包，这款分配块针对小流量、多支路的精密气路场景设计，常见于非标自动化设备的阀岛安装侧、小型气动工装的气路集成单元、实验台架的气路分配节点，能够将单路进气按照需求分流为多个独立输出支路，减少管路弯折与接头冗余。

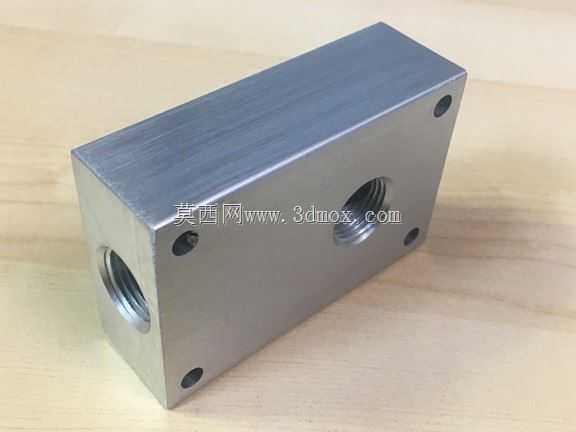

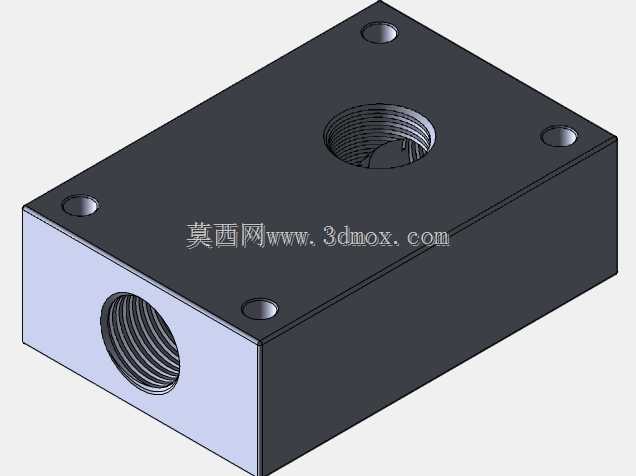

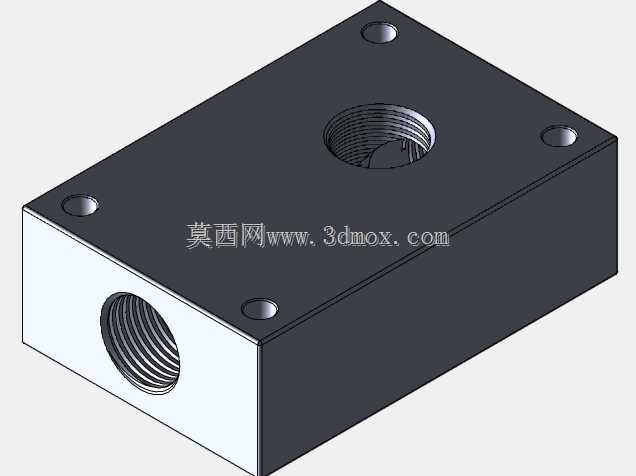

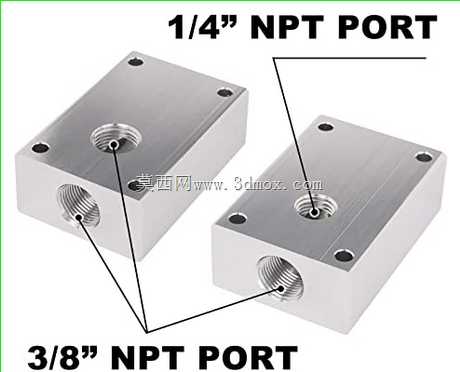

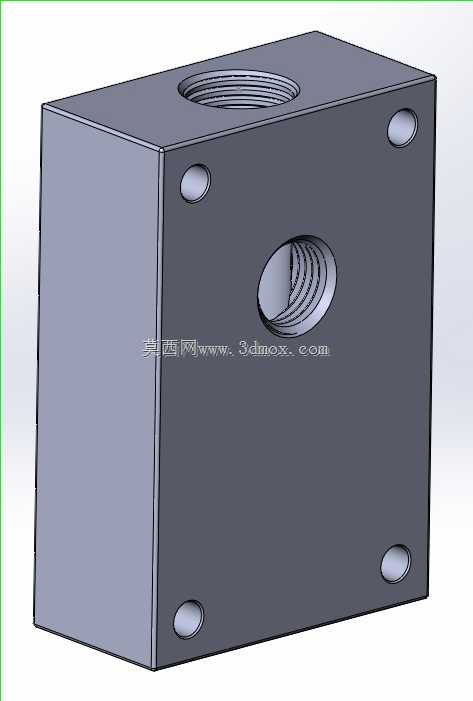

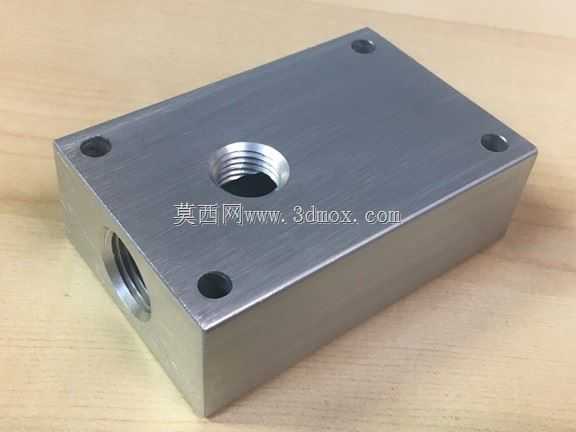

从结构设计逻辑来看，这款分配块采用方块式整体铣削成型的方案，材质选用铝合金，一方面是控制整体重量，在移动工装或者轻型安装面板上固定时不会带来额外的载荷负担，另一方面铝合金的切削加工性能好，表面做阳极氧化处理后具备不错的抗锈蚀能力，适配车间内存在少量切削液、潮气的工作环境，不会像普通碳钢件那样长时间使用后出现锈渣堵塞气路的问题。块体上的接口采用标准NPT锥管螺纹设计，其中三个3/8"FNPT端口可作为主气路的进出或者大流量支路接口，单个1/4"FNPT端口可作为控制气路或者小流量支路的接驳口，锥管螺纹的密封特性能够在配合生料带或者密封胶使用时，实现可靠的气路密封，耐受常规工业气动系统0.8MPa以内的工作压力，不会出现接口处泄漏的问题。

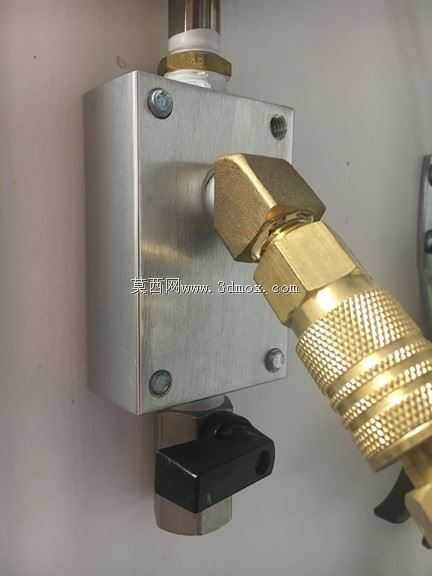

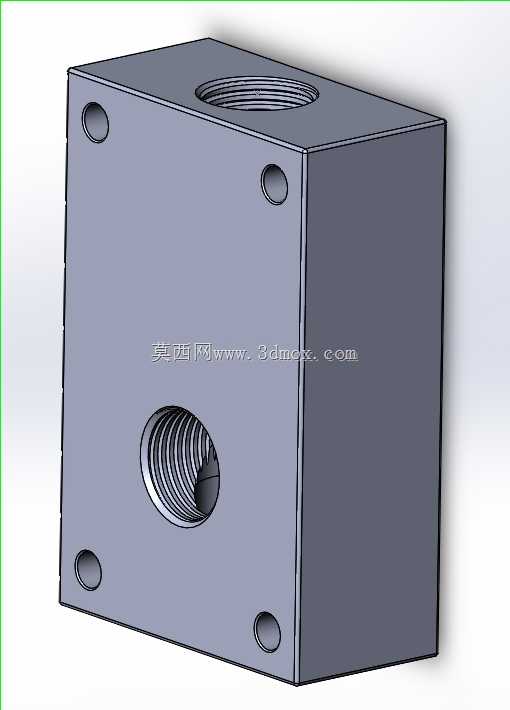

安装固定结构的设计充分考虑了现场装配的便利性，块体上预留的4个安装孔为#10螺钉的间隙孔，可直接穿入螺钉固定在安装基板或者设备面板上，若现场需要调整固定方式，也可对安装孔进行攻丝处理，加工出1/4-20的螺纹孔，实现从穿钉固定到螺柱连接的灵活转换，适配不同的安装场景。整体块体长度为3英寸，方正的外形没有多余的突出结构，在排布安装空间时可以直接按照立方体的边界预留安装位置，不需要额外避让异形结构，相邻分配块之间可以紧密排布，充分利用阀岛或者安装板上的有限空间。

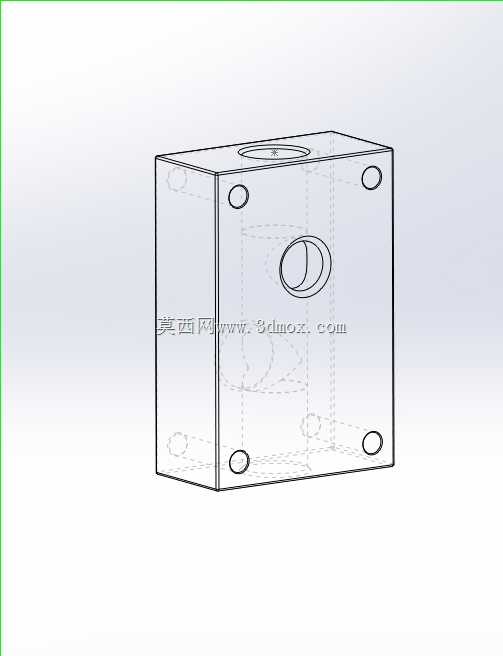

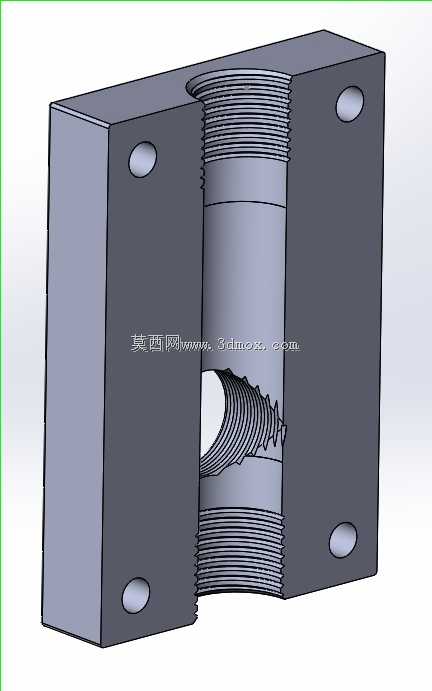

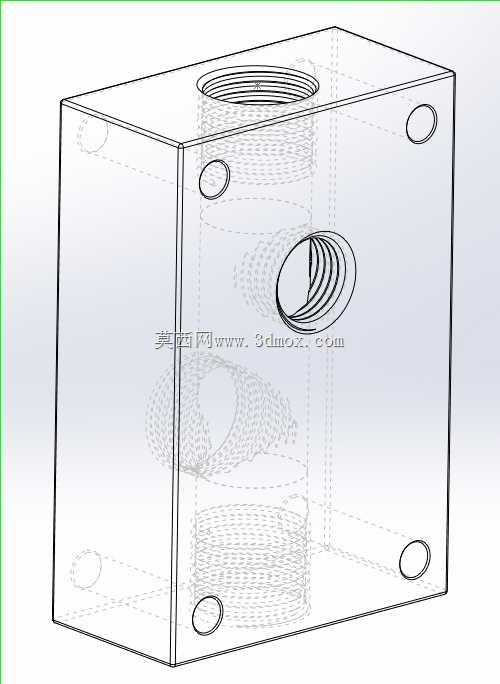

在气路内部流道的设计上，采用直孔贯通的加工方式，没有复杂的异形流道，一方面降低了加工难度，普通三轴铣床即可完成全部加工工序，不需要定制特殊刀具或者多轴设备加工，能够有效控制加工成本；另一方面直孔流道的压力损失小，气流在块体内部流转时不会因为流道突变产生过大的压降，保证各个支路的供气压力稳定，尤其是在多个气缸同时动作的场景下，不会因为流道阻力过大导致支路供气不足、气缸动作迟缓的问题。块体上的安装孔与气路接口之间预留了足够的壁厚，即使在额定工作压力下也不会出现壁面开裂、漏气的问题，同时安装螺钉锁紧时的挤压力也不会传导到气路孔壁，避免因为安装应力导致的螺纹变形、密封失效问题。

实际选型使用时，需要根据现场的气路流量需求匹配接口的通径，3/8"接口的通径更大，适合连接气缸、气动马达这类耗气量较大的执行元件，1/4"接口适合连接气动传感器、小型吹气喷嘴这类耗气量小的元件，安装前需要确认安装面的平面度，避免块体固定时因为安装面不平产生形变，导致接口螺纹错位或者内部流道渗漏。日常维护时只需要定期检查接口处的密封状态，块体本身因为是整体铝件，没有活动部件，基本不需要额外的维护，相比采用多个三通、四通接头拼接的分流方案，这种集成式分配块的泄漏点更少，整体结构更紧凑，长期使用的可靠性更高，也能让设备内部的气路排布更规整，方便后期的故障排查与管路改造。
