1/4英寸外径管线防弯折塑料线缆夹结构

　　在气动回路搭建、低压真空管路布设、小规格电气走线的现场场景里，线缆与接头衔接位置的应力集中问题一直是运维和设计阶段容易忽略的故障点——管线反复弯折后外层开裂、密封失效、内部线芯断损的情况，在有小幅振动、管线随部件小幅摆动的工位上尤为常见，这款带防弯折弹簧结构的塑料线缆夹，就是针对这类1/4英寸外径的电线、真空软管、空气管线设计的穿装固定件。

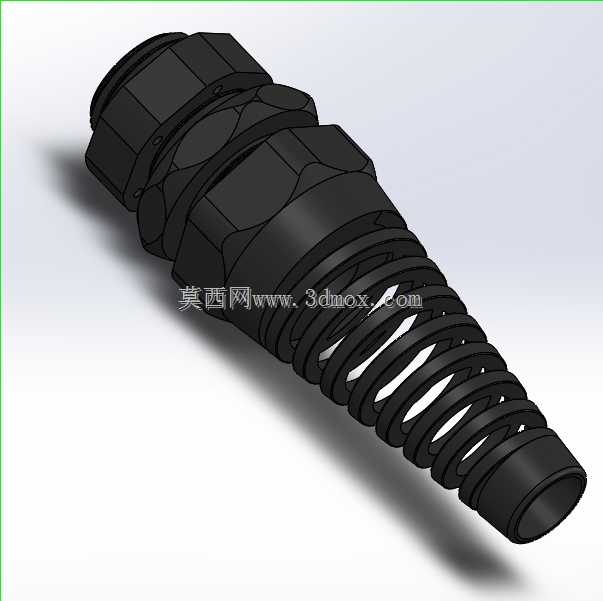

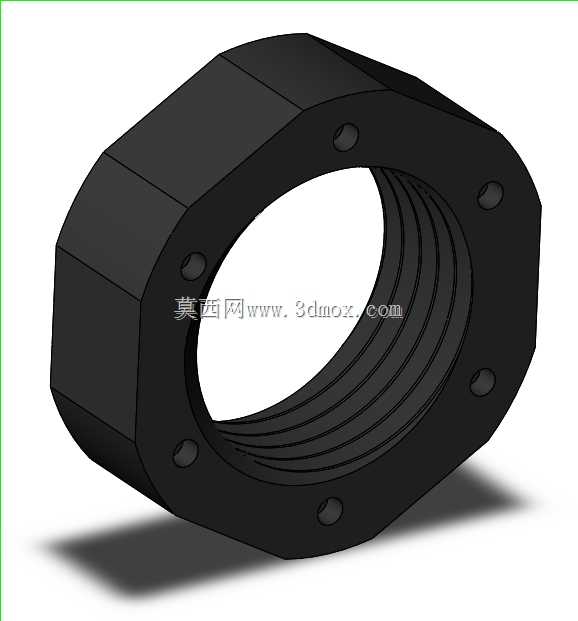

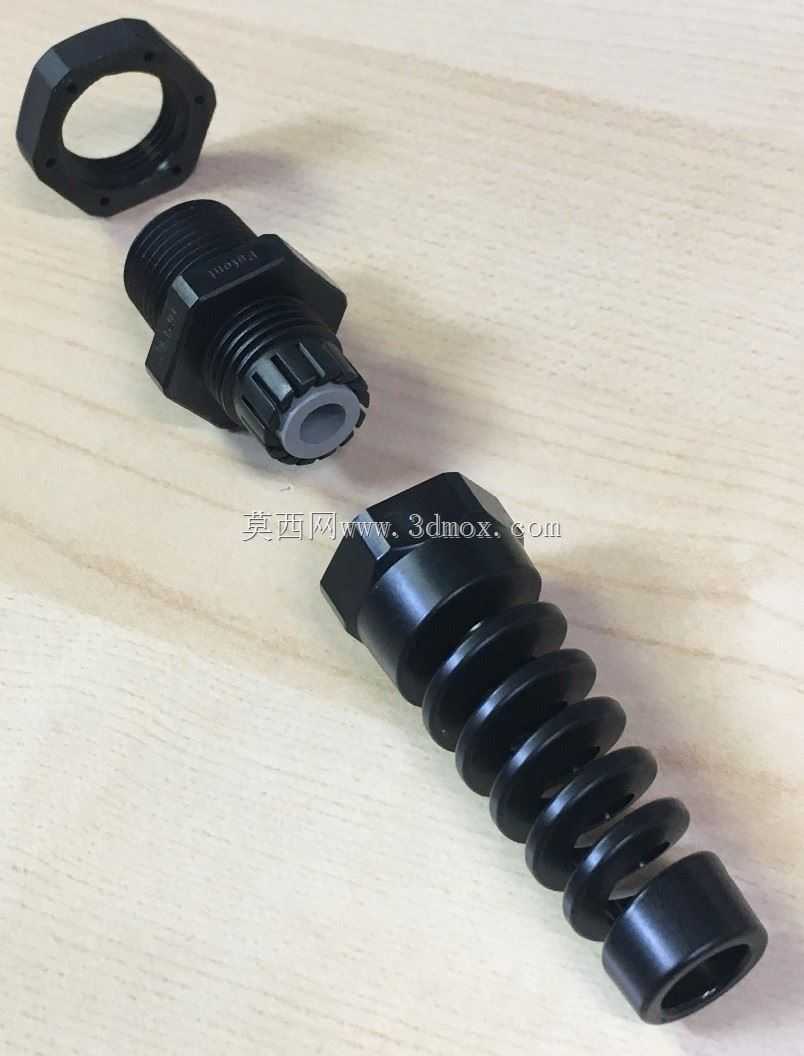

　　从结构设计逻辑来看，整个零件采用分体式锁紧思路，两端的六角锁紧螺母段预留了标准扳手拧动的夹持面，安装时不需要定制工装，用常规开口扳手就能完成两端的锁紧操作，适配两端带散装接头的穿装场景：管线从尾部带螺旋弹簧的一端穿入，穿过中间的密封夹持段后，从另一端的锁紧螺母穿出，两端螺母相向拧紧时，中间的弹性夹套会均匀收缩抱紧管线外壁，既不会因为夹持力过大压瘪塑料气管或者损伤电线绝缘层，又能提供足够的拉脱阻力，避免管线受外力拉扯时从接头位置松脱。

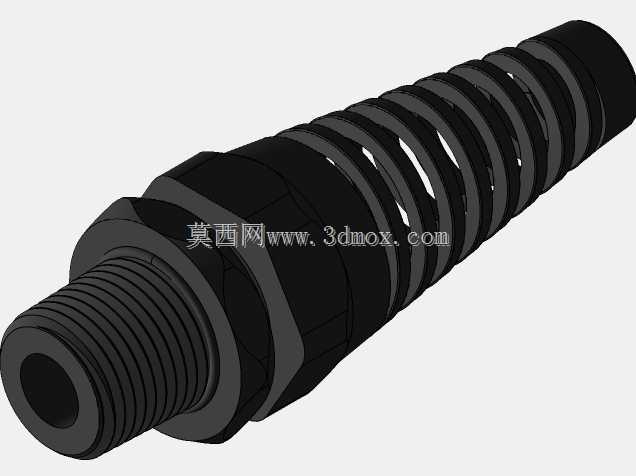

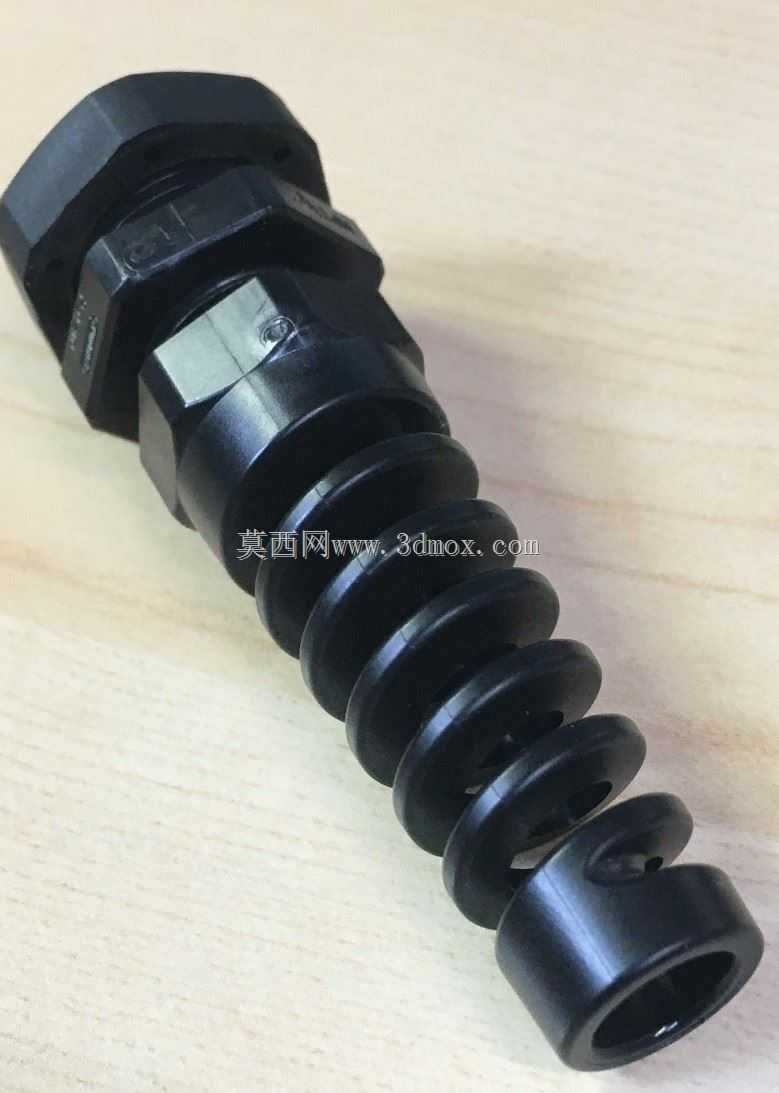

　　尾部的螺旋防弯折结构是整个零件的核心功能段，这部分和主体夹套采用同材质塑料一体成型，螺旋开槽的结构让这段部位具备均匀的弹性形变能力，当管线受外力出现侧向弯折时，弯折应力会被螺旋段逐圈分散，不会在管线和夹套的衔接位置形成锐角折点——常规的硬式线缆固定夹在管线侧摆时，衔接位置的弯折半径往往小于管线允许的最小弯折半径，反复弯折几十次就会出现外层疲劳开裂，而这款夹头的螺旋段长度覆盖了从夹体出口到自由管线的过渡区间，能把管线的弯折半径控制在安全范围内，哪怕是在设备门体开合、移动气路拖链末端这类管线频繁摆动的位置，也能大幅降低管线的疲劳损耗。

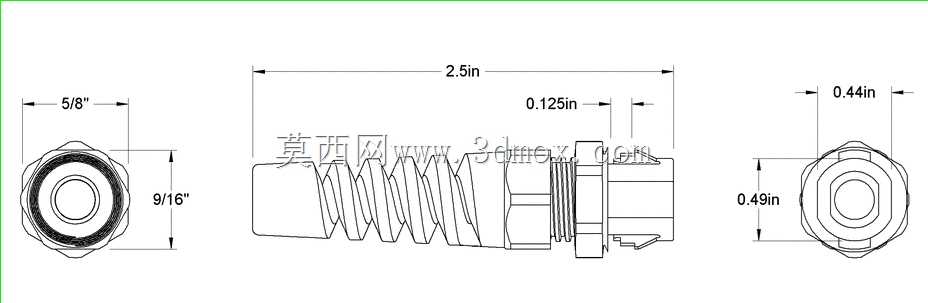

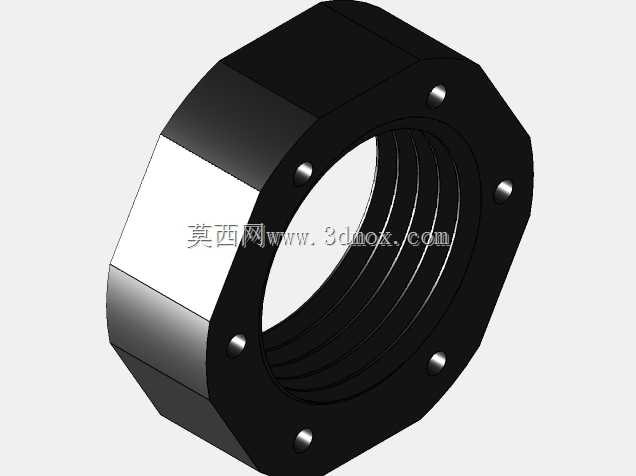

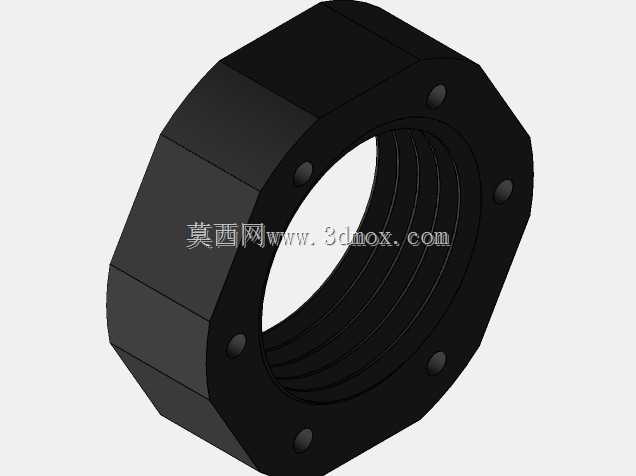

　　尺寸边界上，这款夹件适配的管线外径严格对应1/4英寸规格，也就是公制6.35mm左右的外径尺寸，不管是同规格的PVC气动气管、硅胶真空软管还是带绝缘层的多芯电线，只要外径在适配公差范围内都能可靠夹持；两端六角螺母的对边尺寸符合常规气动接头的扳手尺寸规范，安装时不需要额外准备特殊规格的工具，夹体中段的最大外径控制在合理范围，在面板开孔安装或者接头串接安装时，相邻夹件之间的预留间距不需要额外放大，能有效节省安装空间。

　　实际选型使用时需要注意，这款夹件的主体材质为工程塑料，适用的工作介质为空气、低压工况下的真空环境，不适合用于有强腐蚀性化学介质、高温流体输送的管路场景，锁紧螺母的拧紧力矩需要控制在合理范围，过度拧紧会导致中间夹套过度形变，反而会夹伤管线外壁或者导致内部通孔缩径，影响气路流量或者电线穿装。在气路面板安装场景下，这款夹件可以直接穿装在面板的预制开孔内，靠一端的螺母锁紧在面板上，面板后侧的管线靠尾部螺旋段做防弯折保护，面板前侧直接对接快插接头或者硬管接头，整个安装链路不需要额外的防护零件，能简化面板装配的零件数量，减少装配工位的操作步骤。

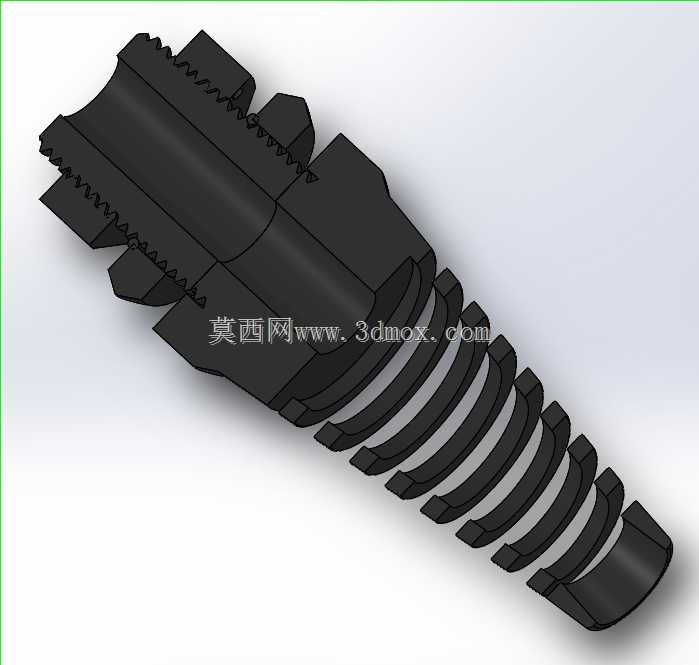

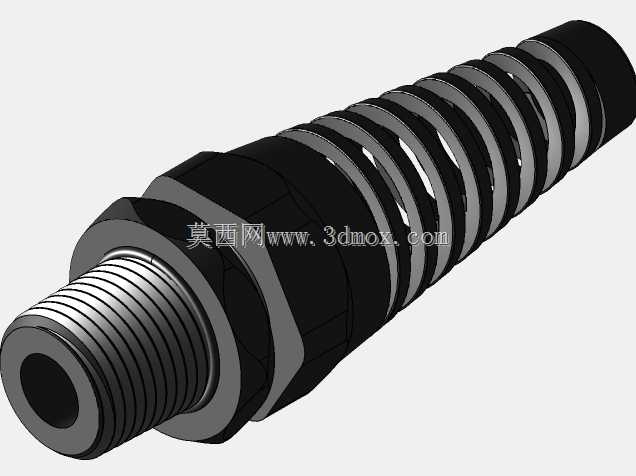

　　从建模细节来看，整个零件的结构倒角都做了圆滑处理，夹体内壁和管线接触的位置没有尖锐分型线，避免穿装管线时刮伤管线外壁；螺旋段的每一圈簧片厚度均匀，形变时的应力分布一致，不会出现局部应力过大导致的簧片断裂；两端的螺纹段和螺母的同轴度控制在合理公差范围内，拧紧时不会出现偏斜，保证夹持力沿圆周均匀分布，不会出现局部夹持力不足导致的管线松动漏气或者走线松脱问题。在小型自动化设备的气路走线、实验室真空管路的布设、低压电气控制柜的进出线防护场景里，这类带防弯折结构的线缆夹能有效降低后期运维的管线更换频率，减少因为管线破损导致的设备停机风险。
