纺织生产用双层辊架存储工装结构

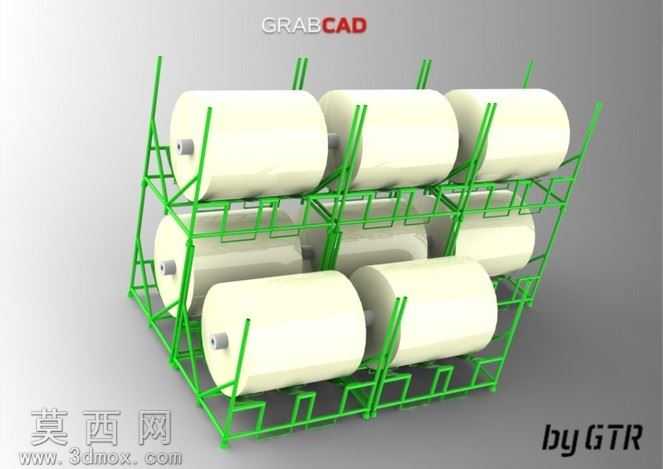

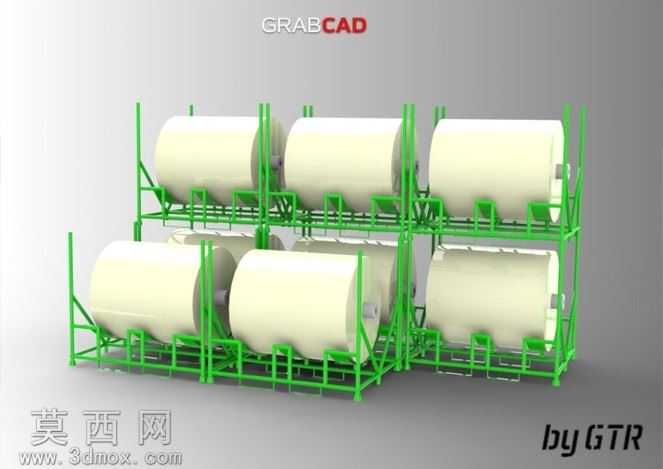

该三维模型为面向纺织生产场景设计的双层辊类物料存储架，整体采用SolidWorks完成全参数化建模，建模过程遵循工业仓储工装的设计规范，先完成主体框架的基准轴、基准面搭建，再逐次绘制型材截面草图、通过拉伸、阵列、镜像等特征完成整体框架搭建，最后完成辊筒承托结构、层间连接结构、底部支撑结构的细节建模，所有装配约束均按照实际工装的装配逻辑添加，可直接生成工程图用于生产下料参考。渲染阶段采用哑光工业绿作为框架主体材质，还原仓储工装常用的喷塑表面质感，承托的辊筒采用米白色哑光工程塑料材质，模拟纺织行业常用的包覆辊外观，场景添加柔和的环境漫反射光照，清晰呈现架体的结构层次与空间排布，无过度夸张的光影效果，保证结构展示的准确性。结构设计上采用双层排布逻辑，上下两层各设置三组独立的辊筒承托位，单组承托位通过弧形托块与辊筒外圆匹配，避免辊筒存放时发生滚动移位；框架采用矩形管材拼接成型，竖向立柱与横向横梁之间设置斜向加强筋，提升架体整体的抗扭与承重能力，层间高度根据纺织辊的常规直径预留充足的取放空间，底部设置平整的支撑脚，保证架体放置时的稳定性，相邻承托单元之间设置连接横梁，可实现多组架体的拼接扩展，适配不同规模的仓储需求。设计思路围绕纺织车间辊类物料的规范化存储需求展开，针对传统零散堆放辊筒易磕碰、占空间、取放不便的痛点，采用立体双层存储结构提升单位面积的存储容量，承托结构的弧度经过多次适配调整，可兼容同直径规格的多种纺织辊存放，架体整体无尖锐突出结构，避免取放物料时划伤辊面或操作人员，框架的型材选型兼顾承重能力与自身重量，便于车间内的移位与布局调整，整体结构简洁实用，无冗余设计，所有零部件均采用常规工业型材与标准件，降低生产制造成本，可直接应用于纺织生产车间的辊类物料周转、存储环节，也可根据实际辊筒尺寸调整参数适配其他行业的辊类工件存储需求。
