双层纺织辊存放机架结构设计

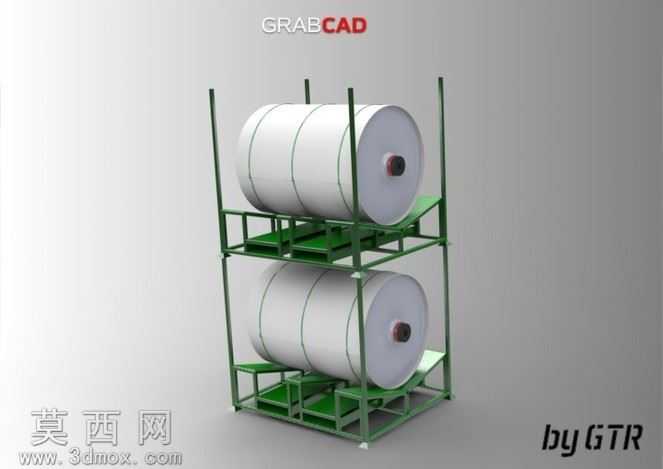

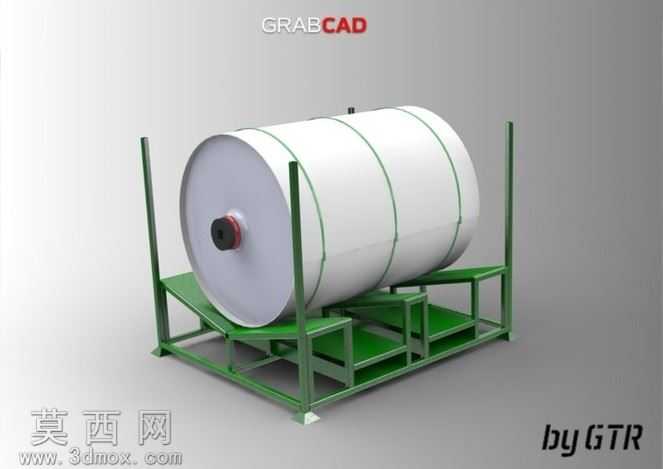

本作品为面向纺织生产场景设计的双层纺织辊专用存放机架，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循纺织车间物料存放的实际尺寸规范，针对大重量、大直径纺织卷辊的承载需求做了针对性结构优化。模型搭建阶段先完成主体框架的基准定位，采用方管型材作为主支撑立柱，四根竖向立柱贯穿上下两层承载平台，保证整体结构的竖向承重稳定性，每层承载平台都设计了适配卷辊弧度的倾斜托座，托座角度经过反复校准，既可以避免卷辊放置后出现滚动滑落的风险，又能方便作业人员借助辅助工具完成卷辊的上下料操作，降低取放物料时的操作难度。材质渲染阶段，主体框架赋予哑光绿色工业金属漆材质，还原车间常用仓储设备的真实涂装质感，表面添加细微的颗粒磨砂效果模拟实际使用中的漆面肌理，避免渲染效果过于光滑失真；纺织卷辊部分采用多层材质叠加，外层白色纤维卷材质添加细微的织物纹理，还原纺织卷材的表面质感，卷辊两端的金属轴头赋予哑光金属材质，添加轻微的使用磨损痕迹提升真实感，整体渲染采用柔和的影棚布光，清晰展现机架的结构层次与各部件的连接关系。结构设计上，两层承载平台之间预留了充足的操作空间，底部框架加装了水平调节脚座结构，可适配车间不平整地面的安装需求，保证机架放置后的水平稳定性，每层托座旁都设计了小型置物平台，可临时存放固定销、操作工具等辅助配件，提升机架使用的实用性。整体设计思路围绕纺织车间卷辊类物料的定点存放需求展开，摒弃了通用货架的冗余结构，所有型材规格、连接点位都做了标准化设计，既可以单独使用，也可以多组并排拼接扩展存放容量，兼顾了结构强度、操作便利性与空间利用率，可直接用于纺织车间仓储工位的方案展示、结构验证以及生产加工参考。
