锅炉厂房三维布局设计方案

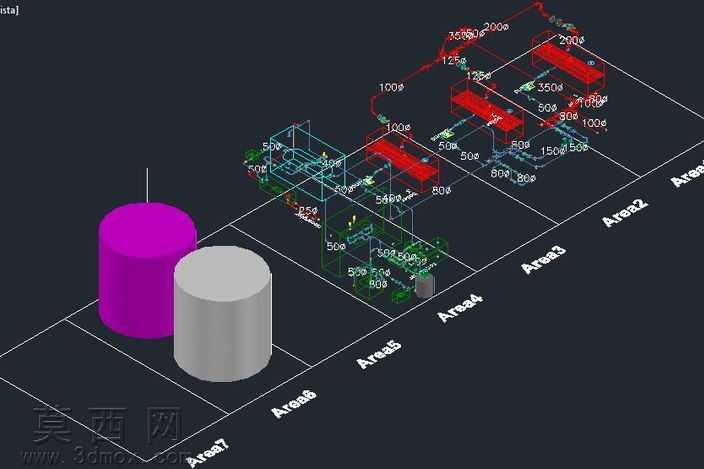

本作品为锅炉厂房的三维布局设计模型，采用三维建模软件完成整体场景的搭建与细节刻画，完整还原了工业锅炉厂房内的核心设备排布、管线走向与功能区域划分。建模过程中首先依据厂房功能规划完成地面区域的网格划分，将整体空间划分为七个功能区块，明确各区域的设备承载与管线敷设范围。核心设备建模阶段，针对两台立式圆柱形储料罐体采用参数化建模方式，精准还原罐体的圆柱形态与尺寸比例，分别赋予紫色与哑光灰色的基础材质，直观区分不同介质的存储设备；针对四台卧式锅炉主体采用模块化建模，统一锅炉的外形尺寸与接口位置，采用醒目的红色材质标识核心产热设备，便于快速识别核心功能单元。管线系统建模是本作品的设计重点，建模时严格遵循工业管线敷设规范，区分不同管径、不同介质的输送管线，为不同功能管线匹配对应的色彩标识，同时标注各段管线的管径参数、敷设标高，清晰呈现管线之间的连接逻辑与走向关系，避免管线交叉干涉的问题，还原真实厂房内的管线排布逻辑。场景渲染阶段采用深色背景突出模型主体，搭配等轴测视角呈现整体布局，让观者可以直观把握整个厂房的空间结构与设备位置关系。设计过程中充分考虑厂房的操作空间预留、设备检修通道规划，在各设备周边预留足够的操作与维护空间，管线排布尽量贴靠区域边界，保障厂区内部通行顺畅。整体模型结构清晰，各部件层级分明，材质区分明确，既可以作为锅炉厂房规划设计的参考方案，也可用于工业厂区布局的教学演示素材，完整展现了工业厂房从区域划分到设备布置、管线敷设的全流程设计思路，兼顾了设计的实用性与可视化呈现效果。
