方口锥底带加强筋工业料斗三维设计

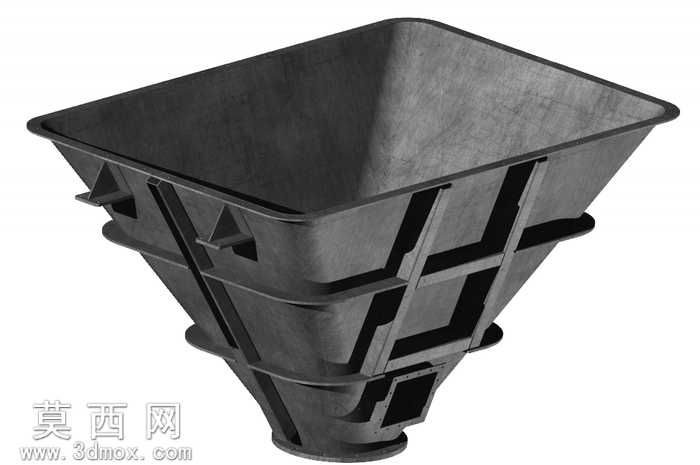

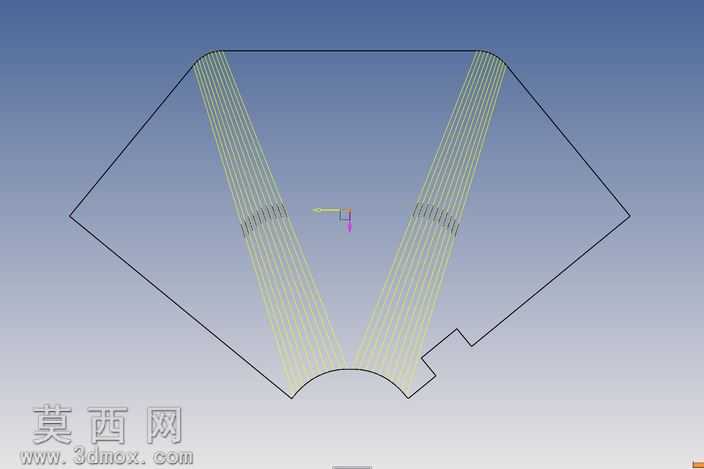

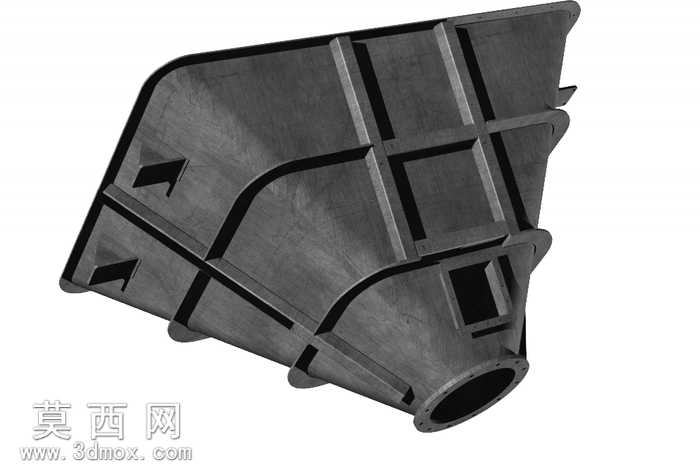

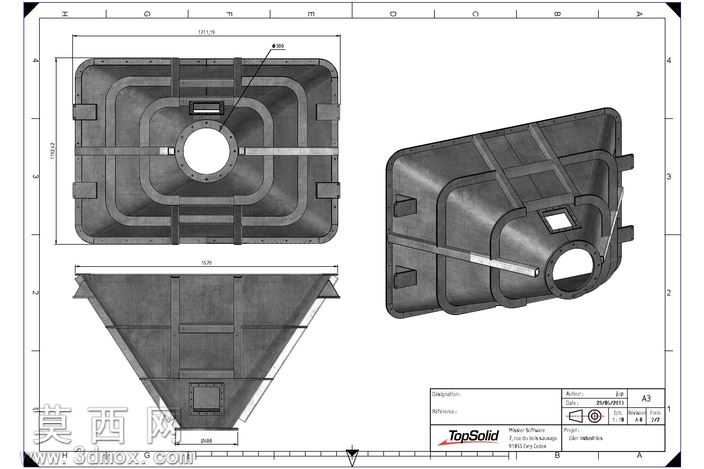

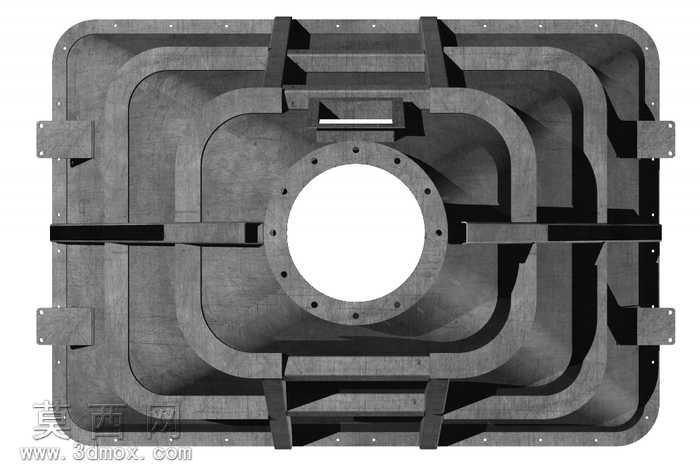

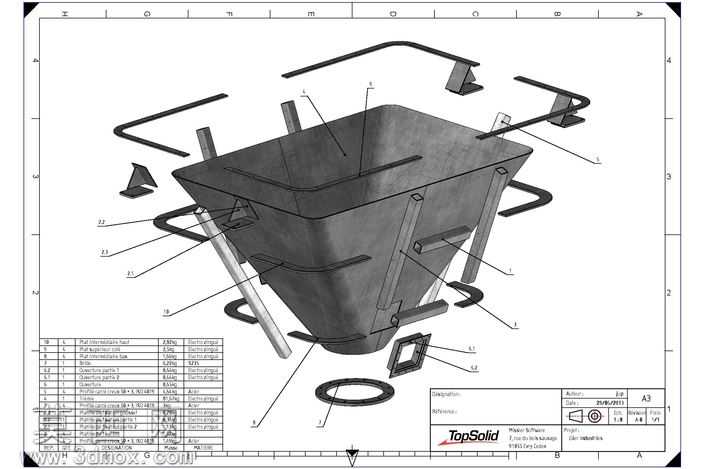

本模型为工业生产场景使用的方接圆过渡料斗，采用TopSolid三维建模软件完成全参数化设计，建模过程首先绘制上方正方形进料口与下方圆形出料口的基准轮廓，通过放样凸台命令生成锥状主体基础曲面，针对料斗使用过程中承受物料冲击、易发生结构形变的工况，在锥体外壁等距排布多道环形横向加强筋，同时沿锥面母线方向设置纵向加强筋，纵横筋板交叉形成网格状加强结构，大幅提升料斗整体结构刚度，避免满载物料时锥壁出现鼓胀变形。建模阶段对所有筋板与主体的连接位置做了圆角过渡处理，消除应力集中隐患，同时减少实际钣金加工时的焊接应力，降低焊缝开裂风险。材质设计上模拟了工业常用碳素结构钢钣金的表面质感，渲染时赋予模型哑光深灰金属材质，添加细微的磨砂纹理与使用磨损痕迹，还原车间实际使用的料斗外观效果，光影渲染采用柔和的工业环境光，清晰展现筋板结构的凹凸层次与锥面的过渡弧度。设计过程中充分考虑料斗的物料流通特性，锥面倾斜角度经过反复校核，确保粉状、颗粒状物料能够依靠自重顺畅下滑，不会在锥壁出现积料、堵料问题，下方圆形出料口设置了法兰连接结构，可直接对接下方的输送管道、给料设备，上方方形大口可适配方形进料仓或人工投料工位，整体结构兼顾了结构强度、下料顺畅度与安装适配性，可直接用于钣金下料展开、结构有限元分析、生产装配指导等实际工业场景，模型细节完整，所有特征均保留建模参数，可根据实际使用需求调整进料口尺寸、出料口直径、锥段高度、筋板厚度等核心参数，快速适配不同处理量、不同物料类型的使用需求。
