Southco按压式工业门锁锁扣结构设计

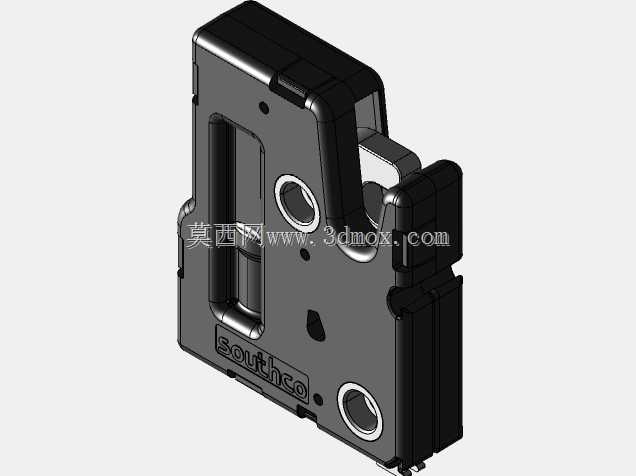

这款Southco系列的按压式门锁锁扣，是工业箱体、设备舱门领域应用极广的一类快开式锁固组件，日常在户外通讯机柜、轨道交通车载设备箱、工业自动化设备防护门、特种车辆舱室盖板这类需要频繁启闭、同时对锁固可靠性有较高要求的场景中十分常见。不同于普通民用门锁的旋拧操作逻辑，这类锁扣的核心设计逻辑是通过按压触发内部的锁舌回弹机构，实现单手快速启闭，操作人员在佩戴劳保手套的工况下也能完成操作，不需要额外借助钥匙或者工具，大幅提升日常巡检、设备维护的操作效率。从结构设计层面来看，这款锁扣采用了隐藏式锁舌的布局，锁体主体采用锌合金压铸成型的壳体，表面做了黑色喷塑处理，能够应对户外工况下的盐雾、潮湿、粉尘侵蚀，外露的两个安装孔为沉头设计，安装后螺丝头完全没入锁体平面，不会出现突出的刮擦风险，同时锁体侧面的导向卡槽在安装时可以直接卡入门板预开的安装位，不需要额外做定位治具，现场装配的容错率很高。锁体正面的按压触发区域做了内凹的防滑纹理，按压行程控制在8mm左右，触发力度经过调校在25N-35N区间，既不会因为设备运行的振动出现误触发解锁，也不会因为按压力度过大导致操作费力。锁舌部分采用了带预紧弹簧的回转式结构，锁合时锁舌会自动勾住门框上的锁扣座，同时提供3mm左右的压紧余量，能够补偿门板密封胶条的压缩量，保证舱门关闭后胶条能够均匀压实，达到IP65级别的防护要求，避免粉尘、水汽进入设备内部。从安装边界来看，这款锁扣适配的门板厚度范围在1.2mm-2.5mm之间，不管是冷轧钢板门板、铝合金型材门板还是玻璃钢材质的工程塑料门板都能适配，安装时只需要在门板上开出对应尺寸的矩形安装孔，将锁体从正面嵌入后，通过背面的两个卡扣或者配套的固定片锁紧即可，不需要在门板背面做复杂的焊接或者螺柱固定，对于薄板类的箱柜结构十分友好。在实际的设备选型过程中，这类锁扣常被用来替代传统的转舌锁，尤其是在需要快速启闭的检修门位置，传统转舌锁需要旋转90度才能完成解锁，在空间狭小的设备侧面操作时很容易被周边的管线、结构件干涉，而这款按压式锁扣的操作方向完全垂直于门板平面，只需要正面按压即可完成解锁，开门时直接拉动门板就可以开启，操作路径上没有多余的动作。锁体内部的弹簧构件采用了不锈钢材质，长期使用不会出现锈蚀失效的问题，锁舌的勾接面做了圆弧过渡处理，在锁合过程中即使门板和门框存在1mm以内的对位偏差，锁舌也能顺着圆弧面顺利滑入锁扣座完成锁合，降低了门框加工的精度要求，适合批量生产的箱柜类产品使用。在三维建模过程中，这类锁具的建模重点在于还原内部的运动行程，尤其是按压过程中锁舌的回转轨迹，需要预留足够的内部运动间隙，避免锁体壳体和运动构件之间出现干涉，同时安装孔的位置精度、沉头孔的深度尺寸都需要严格和实物匹配，不然在后续的工程图输出、装配模拟时会出现安装错位的问题。很多结构工程师在做箱柜设计时，往往会忽略锁具的压紧余量参数，导致后期装配时出现舱门关不严、胶条压不紧的问题，这款锁扣的3mm压紧行程可以适配厚度2-4mm的密封胶条，在设计门框结构时只需要保证锁扣座的安装面和门板平面的平行度在0.5mm以内，就能保证锁合后的密封效果。另外锁体的边角都做了R2以上的圆角处理，没有尖锐的棱角，在设备运输、安装、日常维护过程中不会划伤操作人员，符合工业设备的安全设计规范。
