索斯科R4系列车门镀锌钢撞锁结构

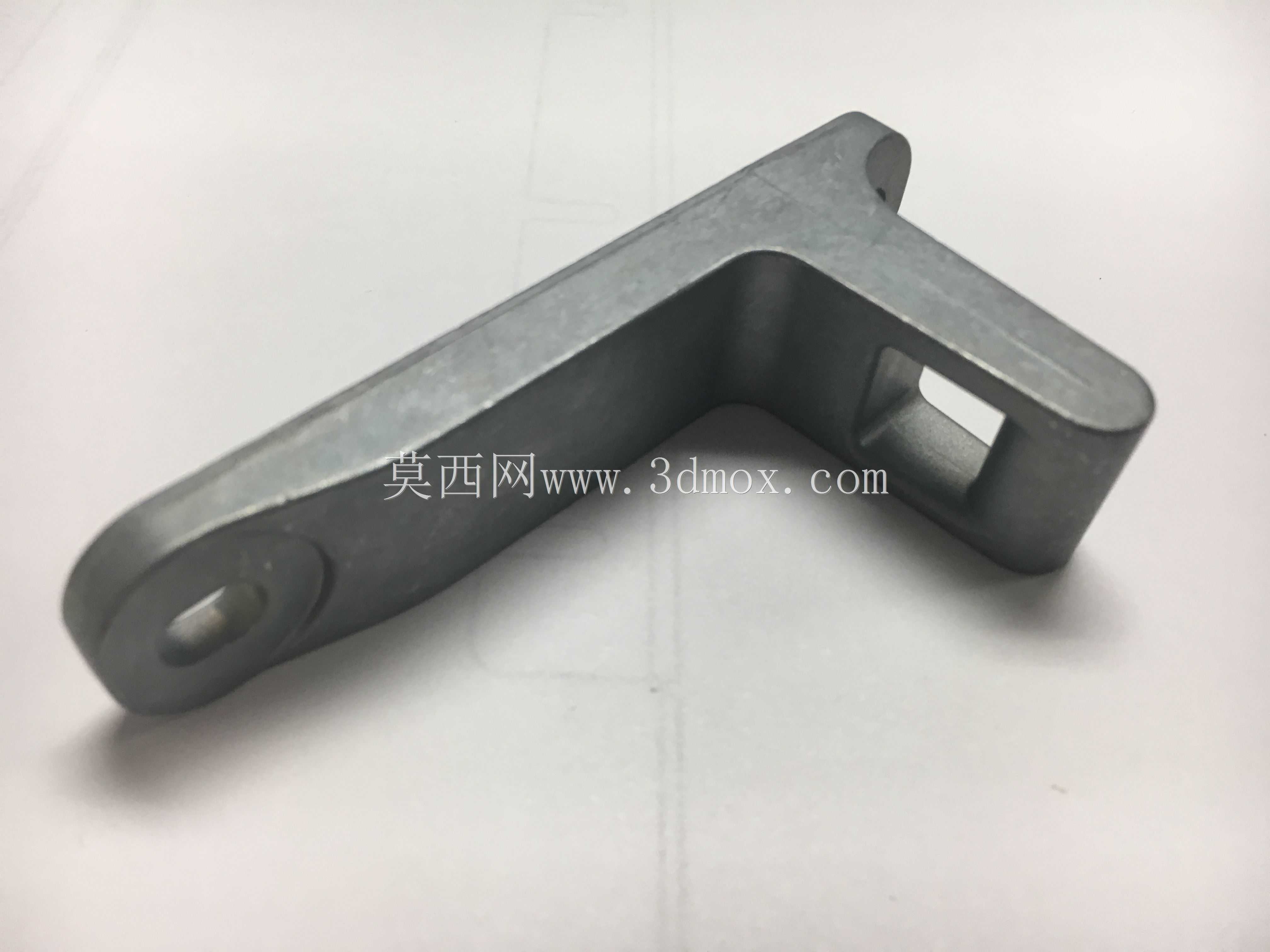

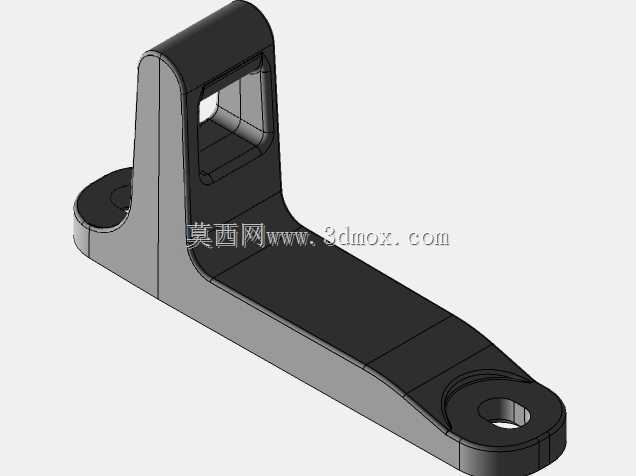

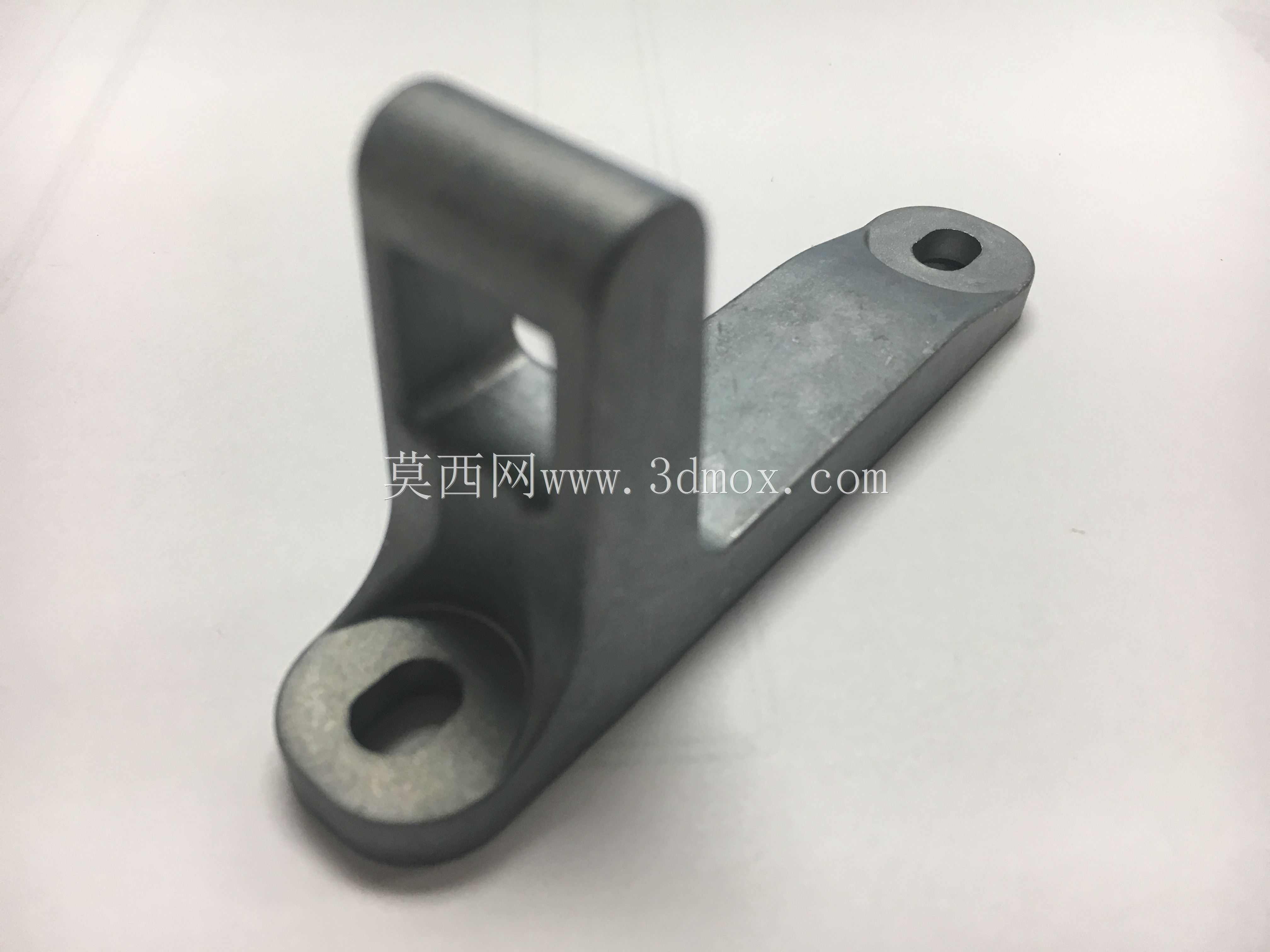

在商用车、特种作业车辆以及工业设备舱门的锁止机构选型中，隐藏式旋转撞锁的应用占比逐年提升，这类锁具不需要外露的把手结构，仅通过门体的闭合动作即可完成自动锁止，既可以降低舱门外侧的突出结构带来的磕碰风险，也能在带密封胶条的舱门结构上提供稳定的压紧力，避免车辆行驶过程中舱门因为振动出现松脱、异响甚至意外开启的问题。本次涉及的这款锁止配件，是索斯科R4系列锁具配套的撞销部件，采用镀锌钢作为基材，表面镀锌层可以在常规户外使用环境下提供基础的防锈能力，适配同系列R4-EM-9A2-150-1型号的门锁主体使用，两者配合可以实现90度开启方向的舱门锁止。从结构设计来看，这款撞销整体采用L型的一体式弯折结构，长条形的安装底座上预留了两个圆形安装孔，其中靠近弯折立臂的一端为沉头孔设计，可以让安装螺丝的头部完全沉入零件表面以下，不会在锁止配合过程中与锁体内部结构发生运动干涉，另一端的安装孔为通孔结构，安装时可以根据舱门门框的实际公差做小范围的位置调整，抵消钣金焊接或者型材拼接带来的装配误差。立臂部分做了等厚度的加强设计，立臂顶端的方形镂空结构是与锁体内部旋转锁舌配合的卡接位，锁舌在门体闭合过程中会顺着立臂的导向斜面滑入这个方形卡槽内，完成锁止动作，立臂与底座连接的位置做了大圆角过渡，避免应力集中导致长期受冲击载荷下出现根部断裂的问题。从安装边界来看，这款撞销的底座平面需要完全贴合在门框的安装基准面上，安装面的平面度需要控制在0.2mm以内，否则会导致锁舌与撞销卡槽的对位出现偏差，出现锁止卡滞或者锁止不到位的情况；立臂的伸出高度需要与锁体的安装深度匹配，安装时需要保证锁体的锁舌旋转中心与撞销卡槽的中心高度差控制在±0.5mm范围内，横向位置偏差不超过1mm，否则长期使用会出现锁舌与撞销侧壁的异常磨损，缩短锁具的整体使用寿命。在实际应用场景中，这类撞销除了配套车辆车门使用，也可以用在工业设备的检修舱门、户外机柜的侧门、特种装备的密封舱盖等需要旋转闭合、自动锁止的结构上，镀锌钢的材质可以满足常规无强腐蚀环境下的使用需求，如果是在沿海高盐雾或者化工腐蚀环境下使用，也可以在这个结构的基础上更换不锈钢材质做表面钝化处理，适配更严苛的使用环境。设计这类锁止配件的三维结构时，需要重点关注配合面的公差设定，撞销卡槽的内侧面需要预留0.3mm的配合间隙，保证锁舌可以顺畅滑入同时不会出现过大的旷量，安装孔的位置尺寸需要与锁体的安装尺寸做链环公差校核，避免出现装配时孔位错位的问题；立臂部分的壁厚需要根据锁具的额定承载载荷做强度校核，常规乘用车车门使用场景下，壁厚不低于3mm即可满足1000N以上的横向冲击载荷要求，不会在车辆发生侧面碰撞或者剧烈振动时出现结构断裂。另外，这款撞销的底座边缘都做了小倒角处理，既可以去除钣金冲压或者机加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能在安装时起到导向作用，方便快速对准安装孔位。在三维建模过程中，需要还原零件的所有工艺特征，包括沉头孔的锥度、圆角过渡的半径、表面镀锌层对应的外观质感，同时要预留出与配套锁体的装配间隙，在做整体机构运动仿真时，可以模拟门体闭合过程中锁舌与撞销的接触轨迹，验证是否存在运动干涉，提前排查设计缺陷，减少后续实物试装时的整改成本。
