中空布线型双球头旋转扩展连杆结构

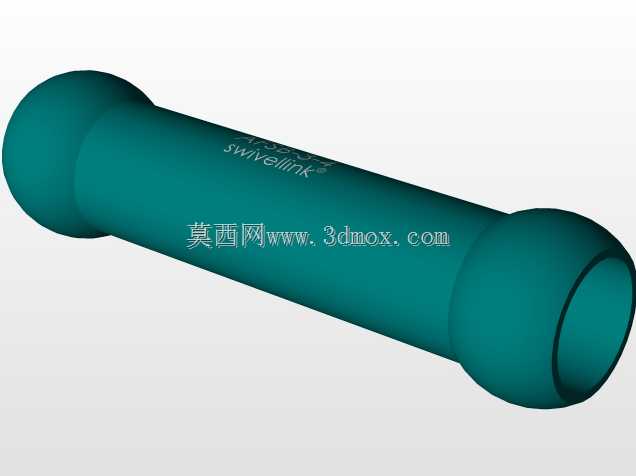

在工业传感检测、视觉对位、小型执行机构布设的现场场景里，经常会遇到安装点位受限、需要调整部件朝向同时兼顾内部走线的需求，这类双球头中空旋转连杆就是针对这类工况开发的连接构件。不同于实心的普通球头连杆，这款构件整体采用长圆柱主体搭配两端球头的结构，两端的球头结构可以和配套的球窝接头形成铰接副，能够在一定锥角范围内自由调整偏转角度，配合多段连杆串联使用时，可以实现大范围内的姿态调整，解决固定支架无法灵活适配安装位、需要反复打孔调整的问题。

从结构设计逻辑来看，连杆主体做了全通的中空内腔，这个设计的核心目的是给穿设线缆提供通道，在搭载小型摄像头、光电传感器这类需要走线的末端部件时，信号线缆与供电线缆可以完全从连杆内部穿过，不会外露在连杆外侧，既避免了设备调整姿态时线缆被剐蹭、拉扯造成的破损断线问题，也能让整体布设的外观更整洁，减少外部灰尘、切削液等杂物对线体的侵蚀。两端的球头尺寸做了统一的规格匹配，和标准规格的转向节压合后可以形成足够的抱紧摩擦力，调整到目标角度后不会出现松脱滑移，能够稳定承托末端搭载的小型部件重量，不会因为设备运行的振动出现角度偏移。

从安装边界的角度来说，这款连杆的主体外径控制在适配常规小型安装座的尺寸范围内，两端球头的直径略大于主体圆柱直径，安装时不需要额外做扩孔处理，配套的标准转向节可以直接卡入球头完成预固定，整体的有效连接长度可以覆盖多数近距离扩展安装的需求，当需要更长的伸展范围时，也可以通过中间加接同规格连杆的方式拼接，拼接处同样采用球头铰接结构，不会损失角度调整的灵活性。在实际设备适配中，这类连杆常被用在自动化生产线的视觉检测工位，用来安装固定工业摄像头，根据不同产品的检测位置灵活调整摄像头的拍摄角度，线缆从内部走的设计也避免了生产线运行时线缆勾挂到传送带上的工件；在小型传感检测单元的布设中，也可以用来安装光电传感器、接近开关这类检测元件，在设备框架的有限空间内调整传感器的检测朝向，不需要额外制作复杂的弯板支架，大幅减少现场安装调整的工作量。

结构细节上，连杆的外壁做了光滑的圆弧过渡，主体和两端球头的衔接位置没有尖锐的棱角，安装调整时不会划伤操作人员，也不会剐蹭到周边的管线。中空内腔的孔径经过核算，能够同时容纳多根细径的信号线缆与供电线，内壁做了光滑处理，穿线时不会刮破线缆的绝缘层。球头的表面粗糙度控制在合适的范围，和转向节配合时既能顺畅转动调整角度，锁紧后又能提供足够的保持力矩，在常规的工业设备振动工况下不会出现位置漂移。不同于普通的刚性连接杆，这种带双球头铰接的结构可以补偿一定的安装位误差，当两端的安装座存在小范围的同轴度偏差时，不需要重新加工安装孔，通过球头的偏转就可以适配安装，降低了安装面的加工精度要求，也减少了后期维护更换的难度。
