车间工件检测用多功能测量作业台

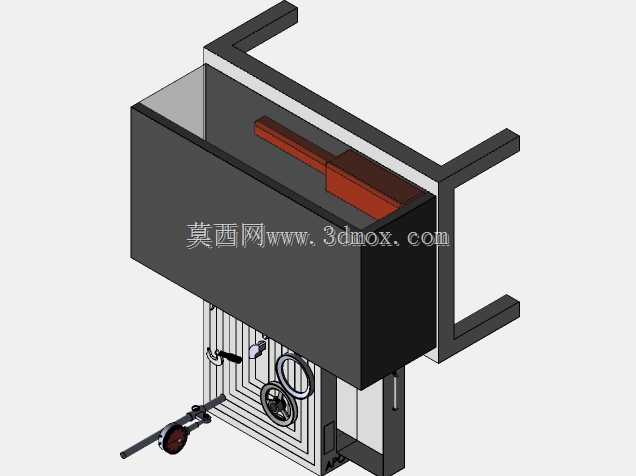

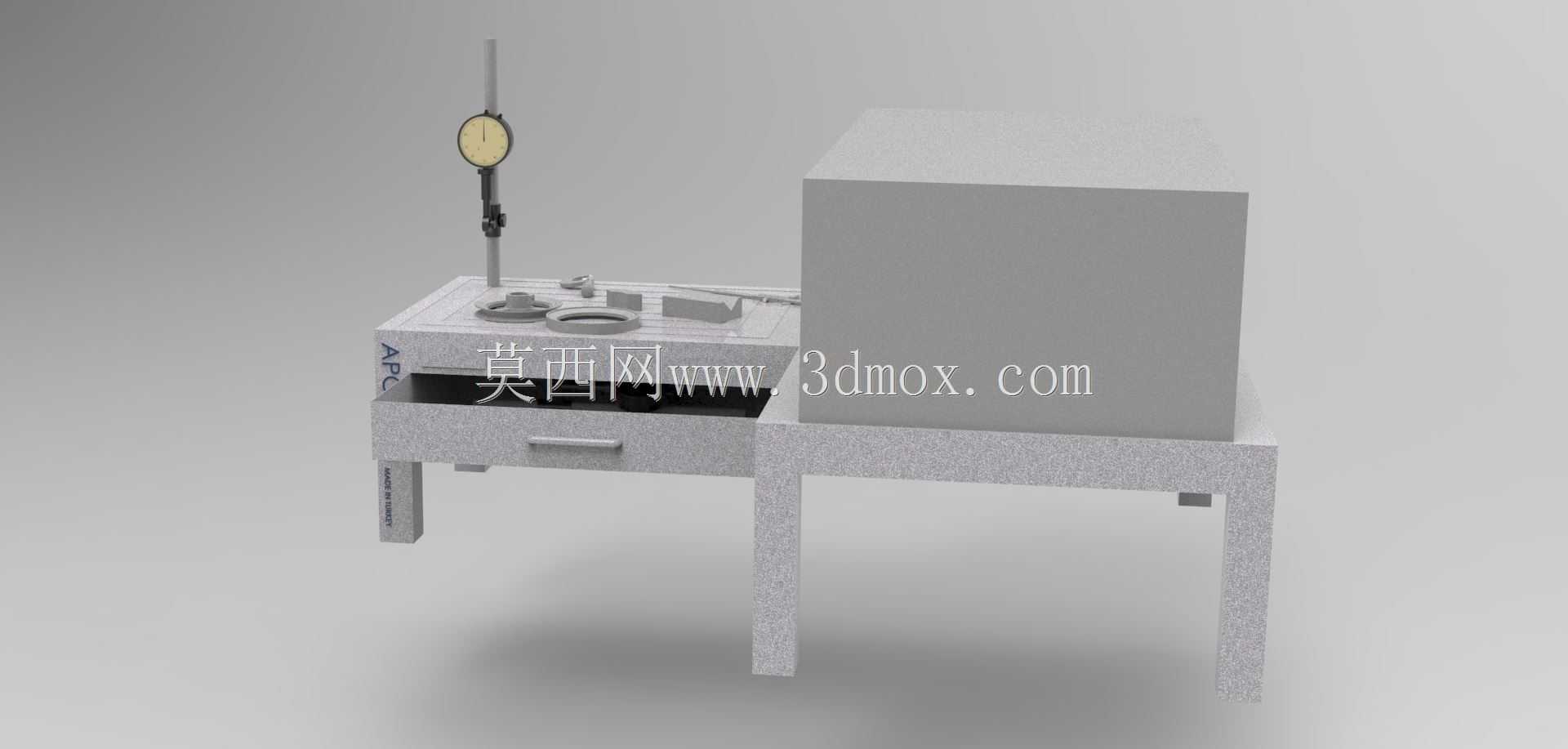

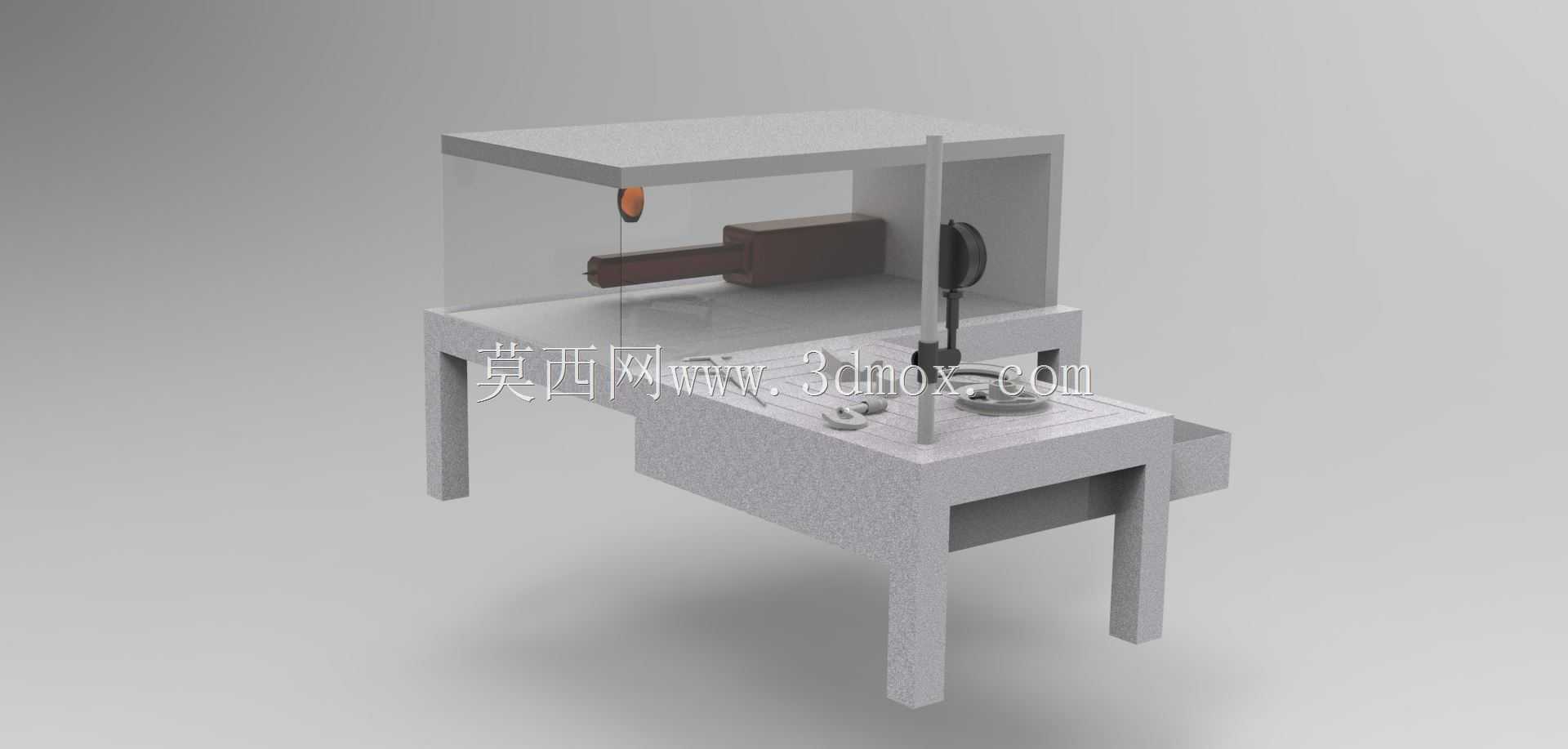

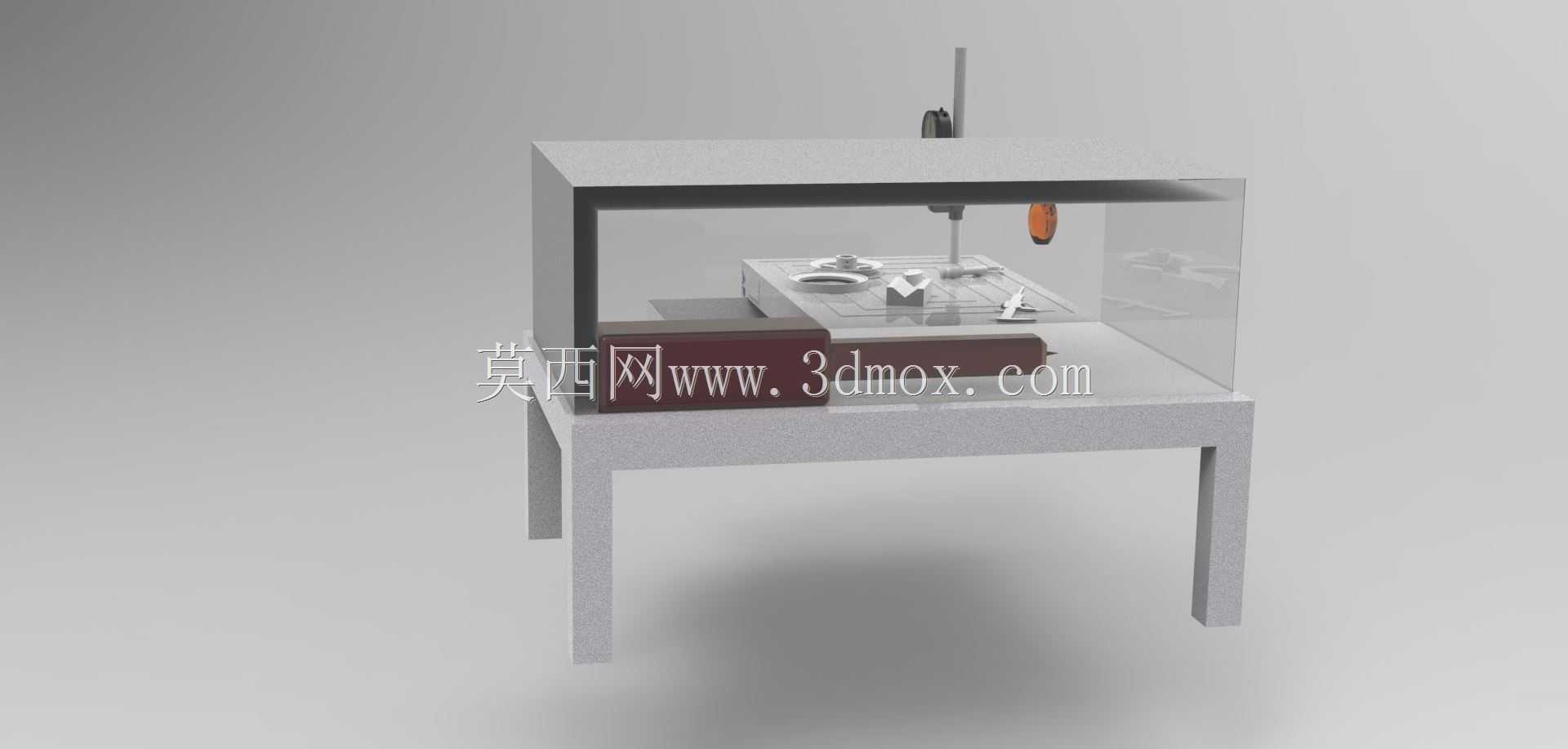

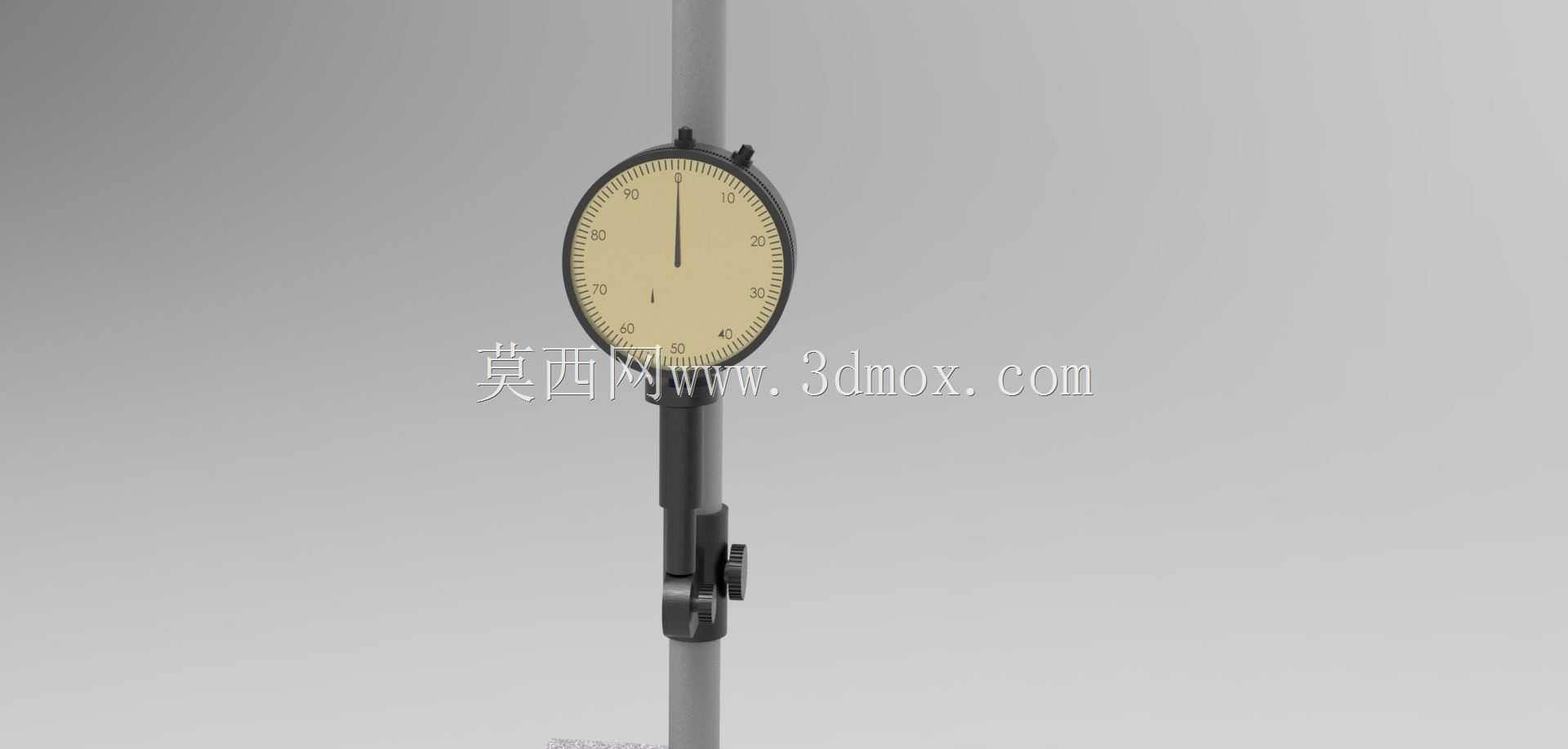

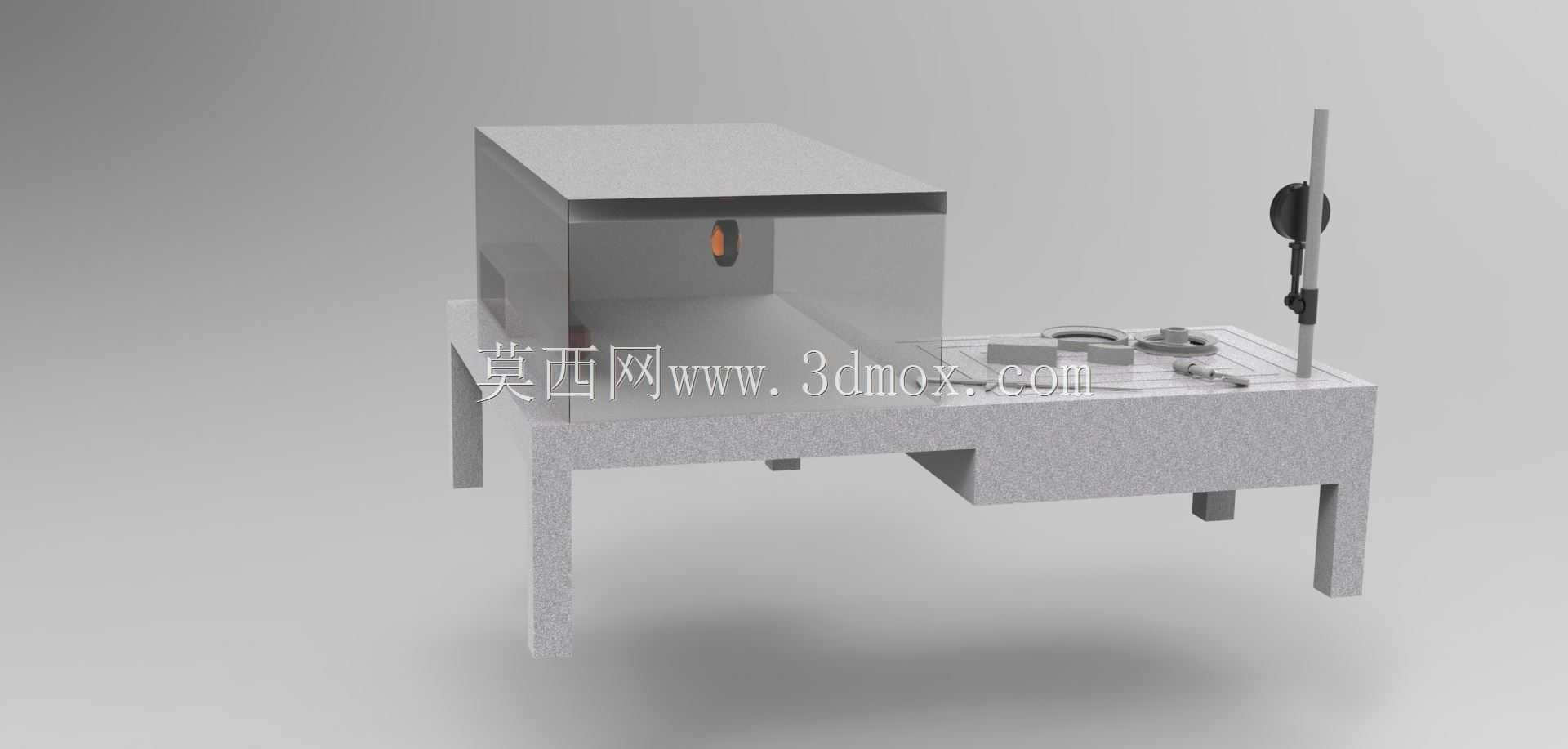

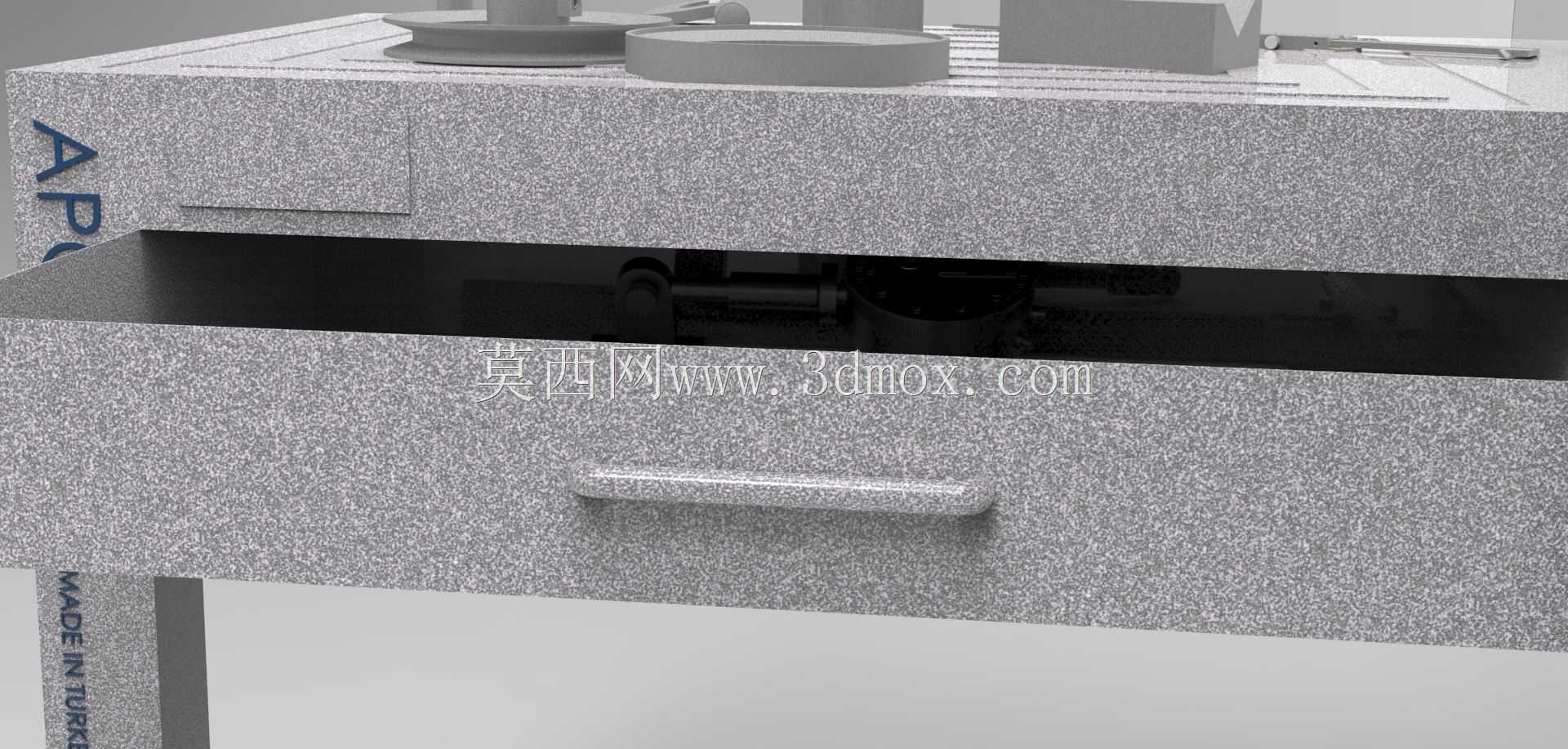

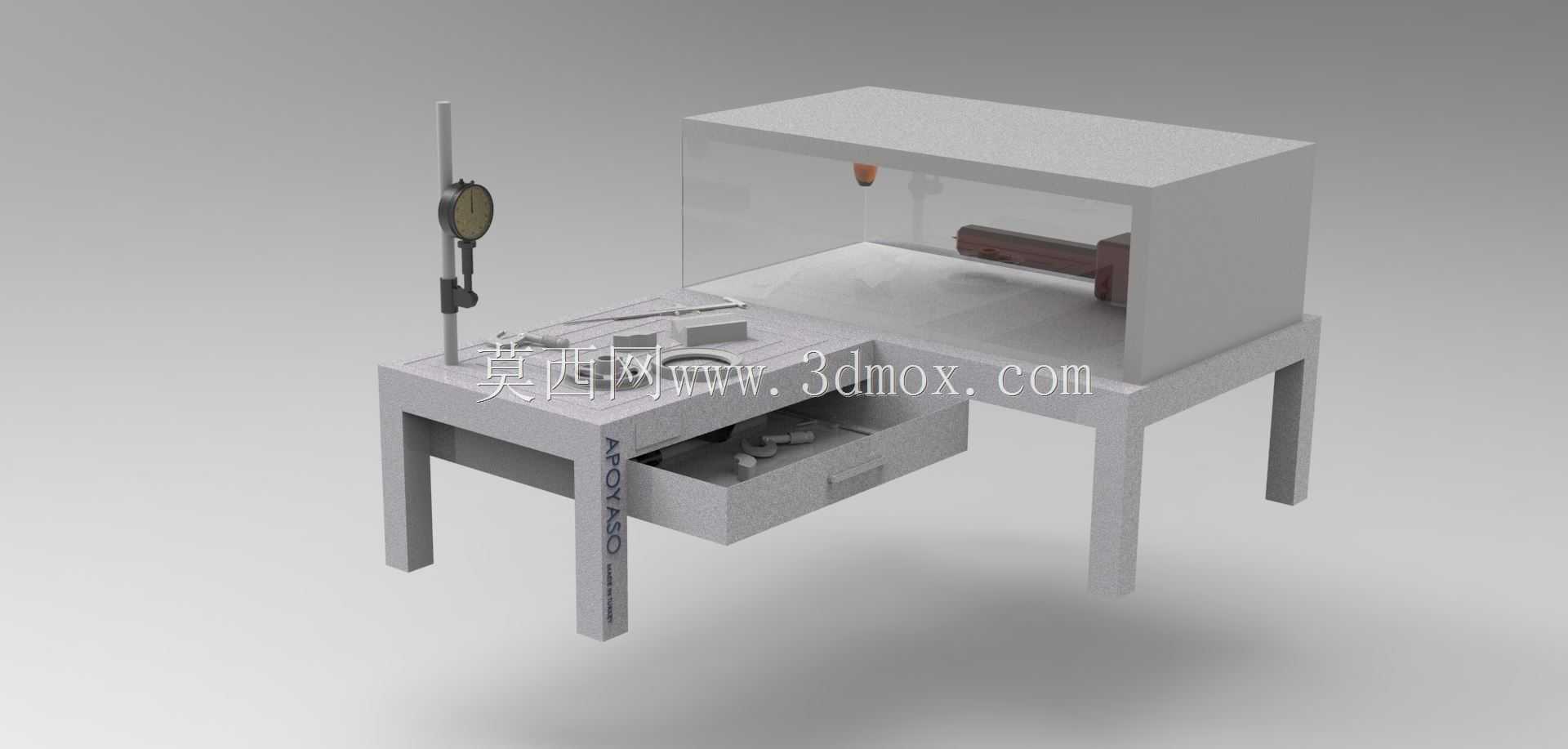

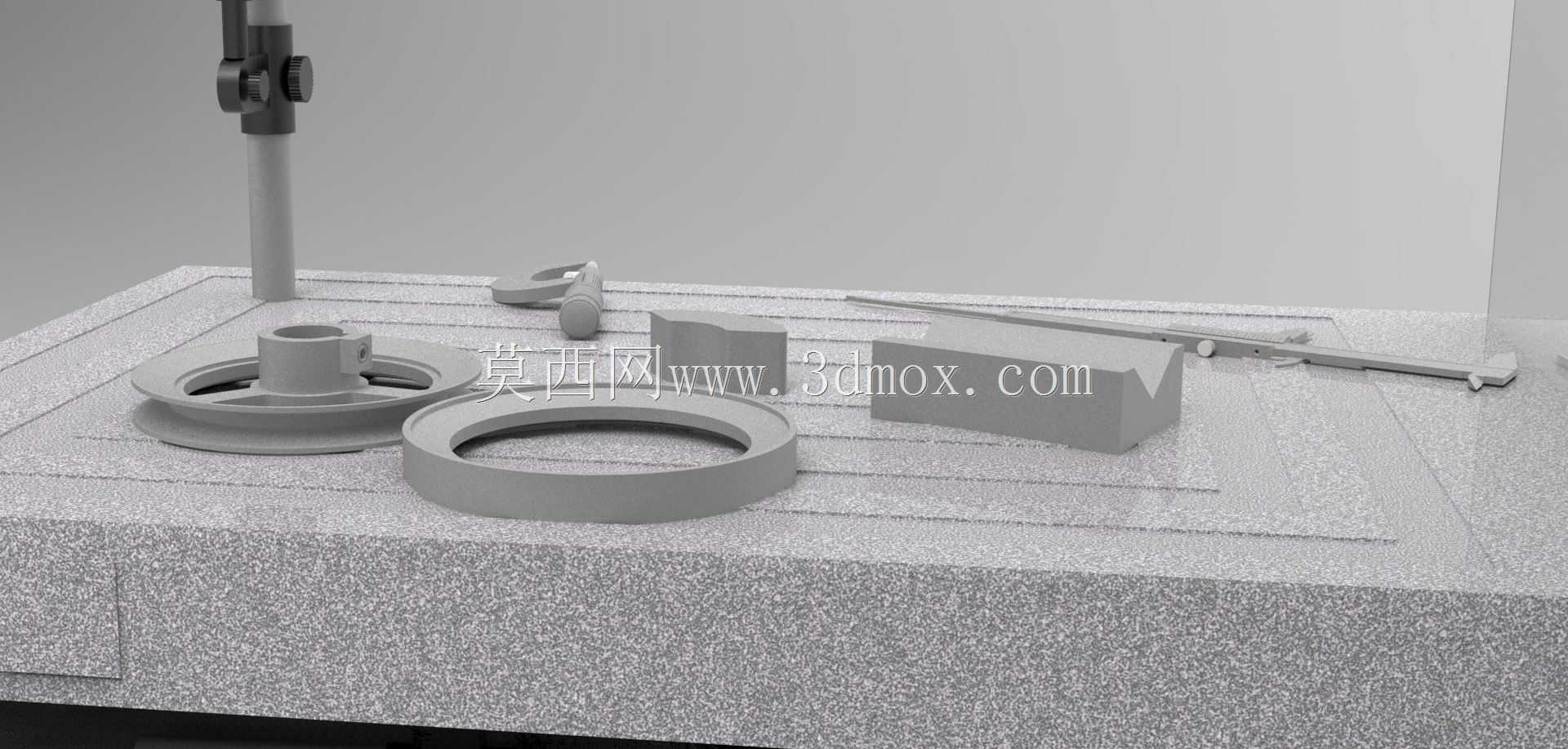

在机加工车间的工序间检测环节、精密零部件入厂检验工位，这类测量作业台是一线质检人员日常使用频次极高的工位器具，区别于通用的钳工操作台，它的所有结构设计都围绕测量作业的实际需求展开，没有多余的冗余结构。台体主体采用框架式桌腿结构，四条支撑腿做了等长公差控制，安装后整体台面的平面度可以控制在0.02mm每米范围内，避免台面倾斜带来的百分表、千分表等量具的测量系统误差，支撑腿底部预留了调平脚垫的安装螺孔，可根据车间地面的实际平整度调整四个角的高度，适配不同地坪条件的安装场景。台面左侧预留了百分表安装立杆的固定孔位，立杆与台面采用过盈配合加锁紧顶丝的固定方式，立杆的垂直度经过设计校核，安装后表架滑套上下滑动的全程直线度误差不超过0.01mm，满足轴类零件径向跳动、端面跳动的快速检测需求，不需要每次测量前反复调整表架的安装基准。台面右侧设置了半封闭的防护隔舱，隔舱采用透明亚克力挡板做三面围挡，一方面可以阻挡检测过程中工件表面的切削液、铁屑飞溅到相邻工位，另一方面对于需要在恒温环境下检测的精密小件，隔舱内可以减少车间内气流扰动对测量数值的干扰，隔舱内部预留了小型工件定位块的安装T型槽，可以根据待检测工件的外形快速更换定位工装，完成异形件的批量检测作业。台面下方设置了抽拉式储物抽屉，抽屉内部做了分格处理，可以分类存放不同量程的百分表测头、量块、粗糙度对比样块、划线针等常用检具，抽屉采用三节静音导轨，抽拉行程覆盖整个抽屉深度，拿取深处存放的检具时不需要探身摸索，抽屉外侧设置了标识卡槽，可以粘贴内部存放检具的明细标签，方便质检人员快速归置工具，避免检具混放导致的测量精度损失。台体的台面边缘做了倒圆角处理，避免尖锐棱角磕碰工件的加工面，也能防止质检人员作业时被划伤，台面整体采用耐磨花岗岩贴面材质，硬度高、不易产生划痕，长期使用后依然能保持基准面的平面度，不会像木质台面或者普通钢板台面那样因为长期放置工件出现局部凹陷。在实际使用场景中，这类测量台可以直接布置在数控车床、加工中心的生产线旁，工件完成加工后不需要转运到专门的计量室，就能在工位旁完成关键尺寸的快速检测，大幅缩短工序间的检测等待时间，对于小批量多品种的加工场景，台面上的T型槽可以快速适配不同的定位夹具，不需要重新制作专用的检测台架，降低生产辅助成本。设计过程中特意将测量操作区域的高度设置在距离地面850mm的位置，匹配成年操作人员站立作业的舒适手肘高度，长时间进行测量作业时不容易产生肢体疲劳，隔舱的顶部距离台面的高度预留了350mm的操作空间，即使是高度较大的阀块类零件，也能顺利放入隔舱内完成检测，不会出现空间干涉。台体的整体宽度控制在1200mm，深度控制在700mm，不需要占用过大的车间面积，即使是工位排布比较紧凑的生产线旁，也能顺利完成安装布置，支撑腿的外侧预留了电源插座的安装位，可以给小型的数显量具、表面粗糙度仪等电动检测设备供电，不需要额外拉扯外接排插，减少作业区域的线缆杂乱问题。
