车间工位用多功能测量作业台架结构设计

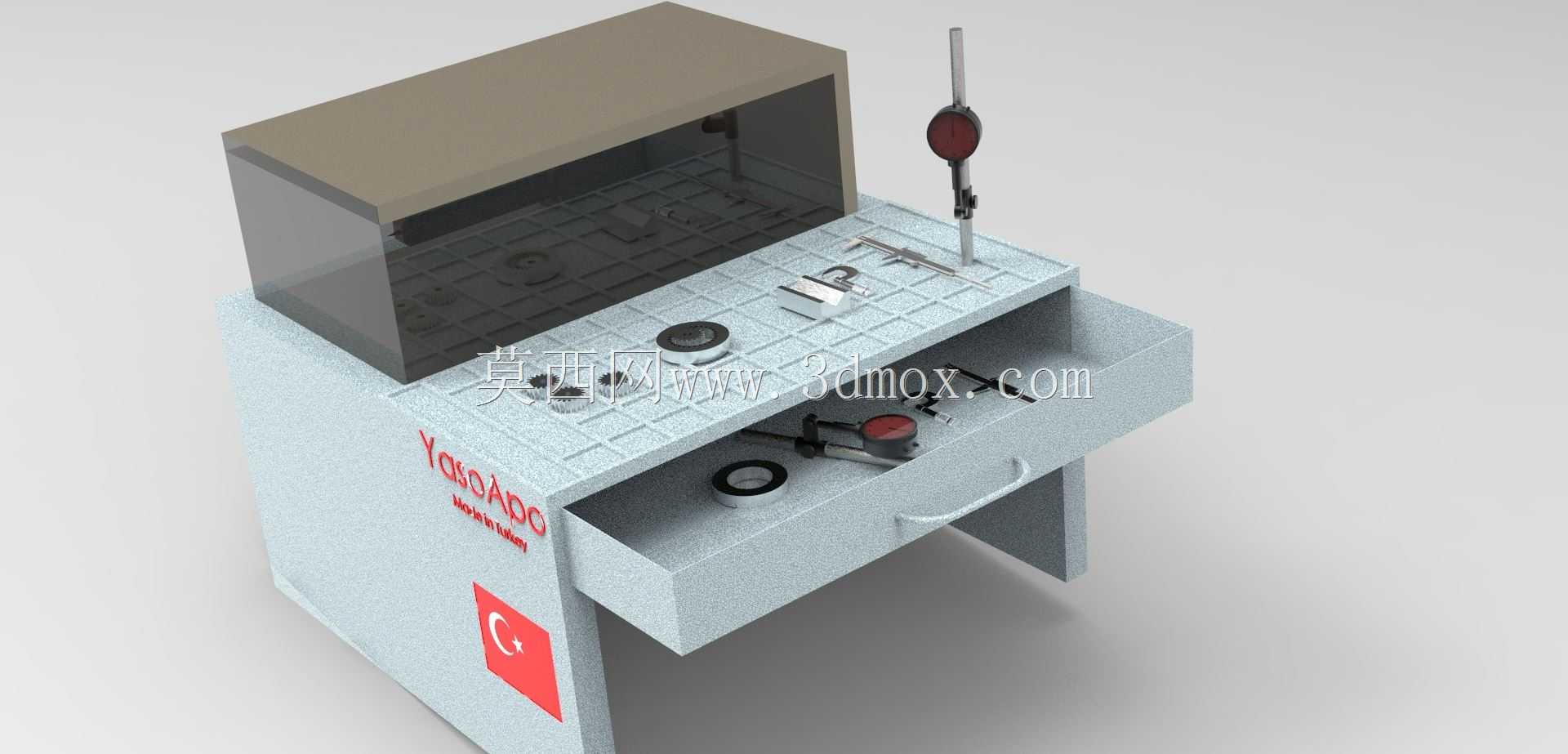

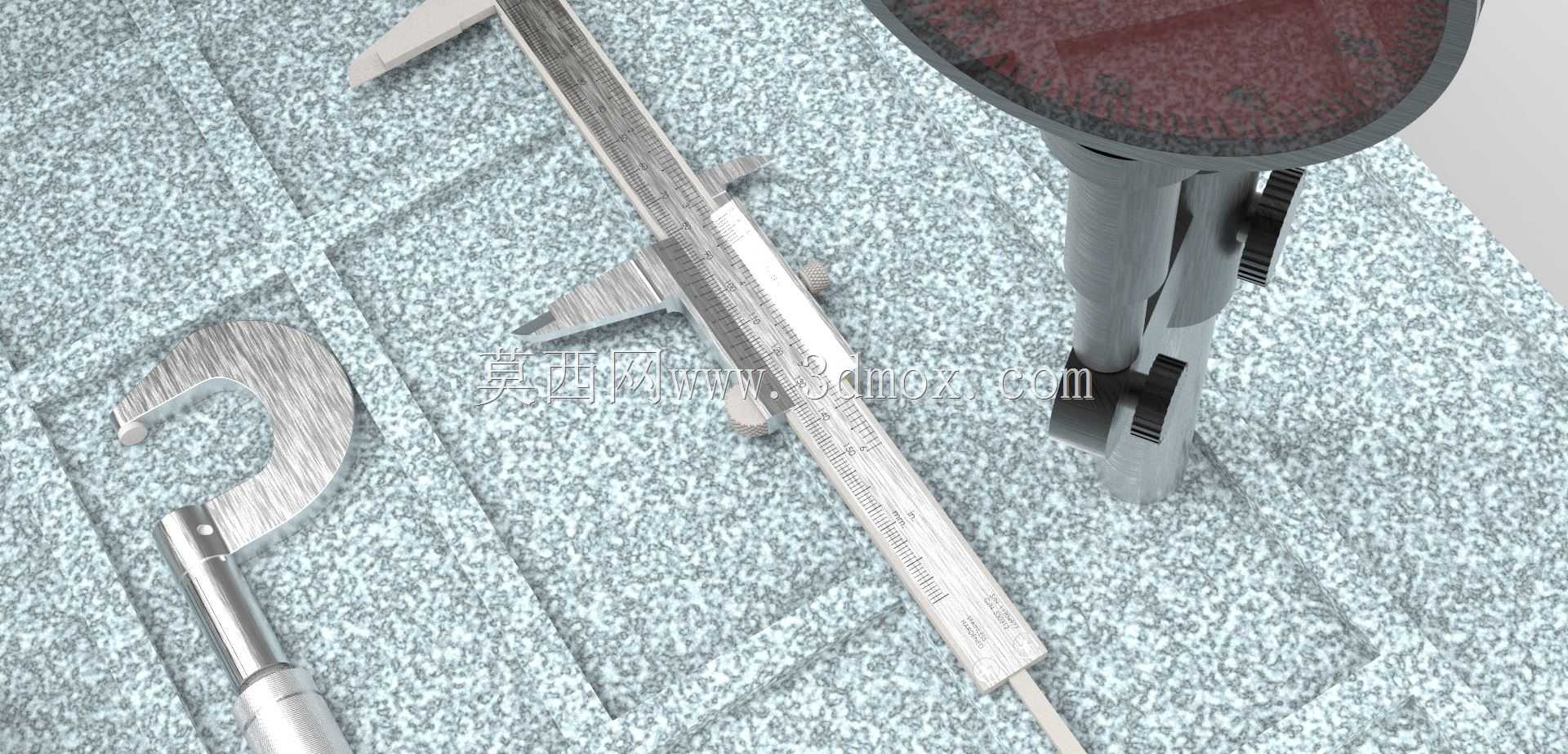

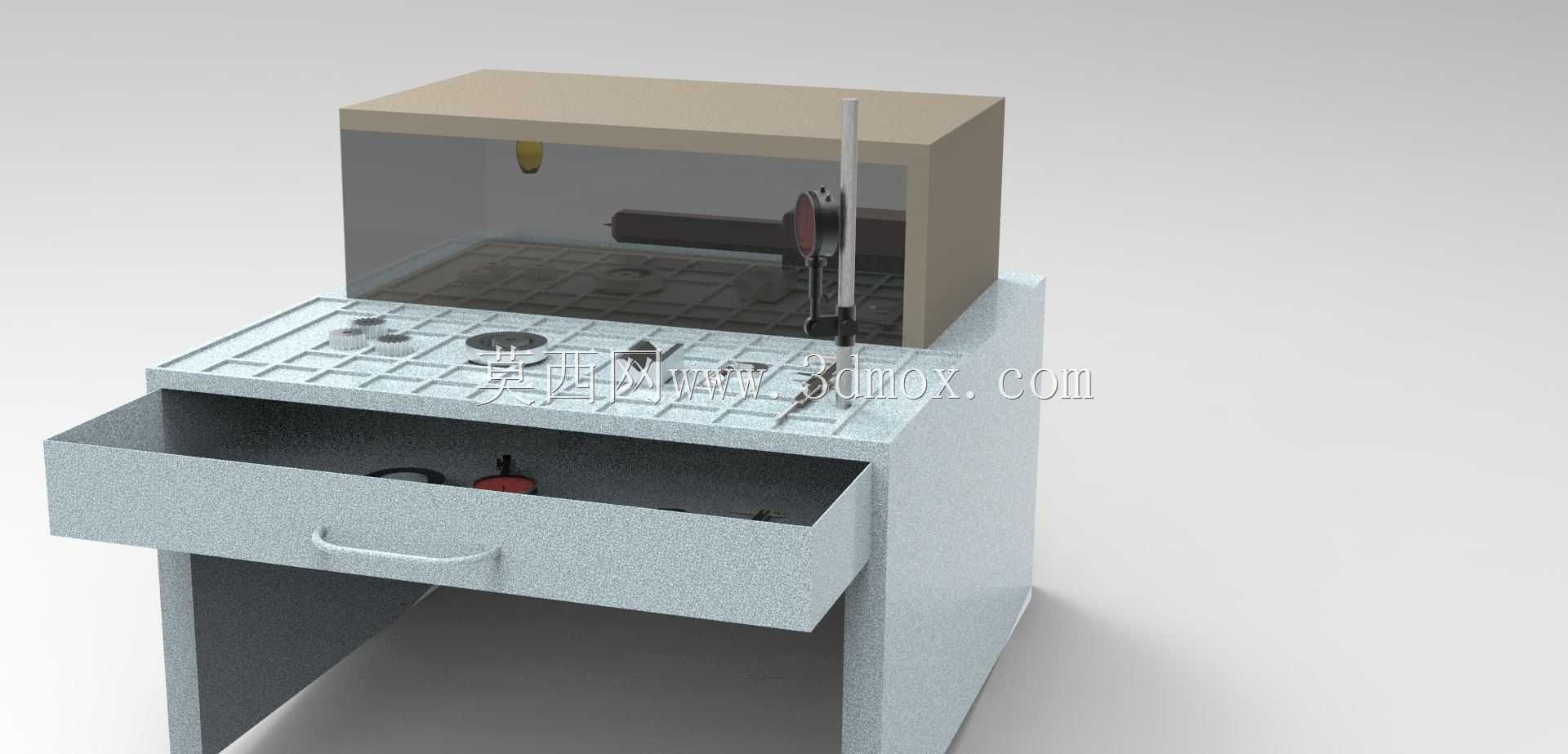

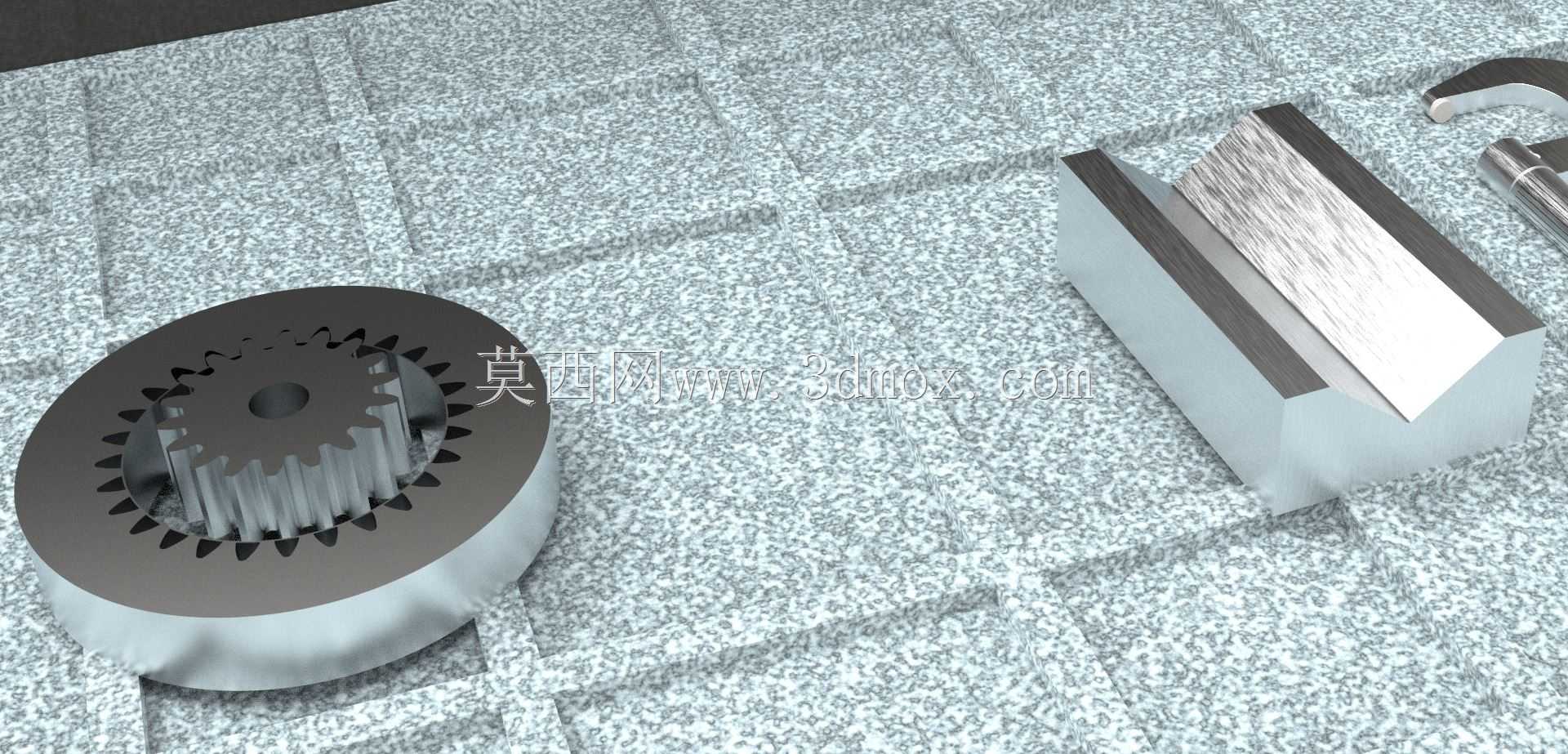

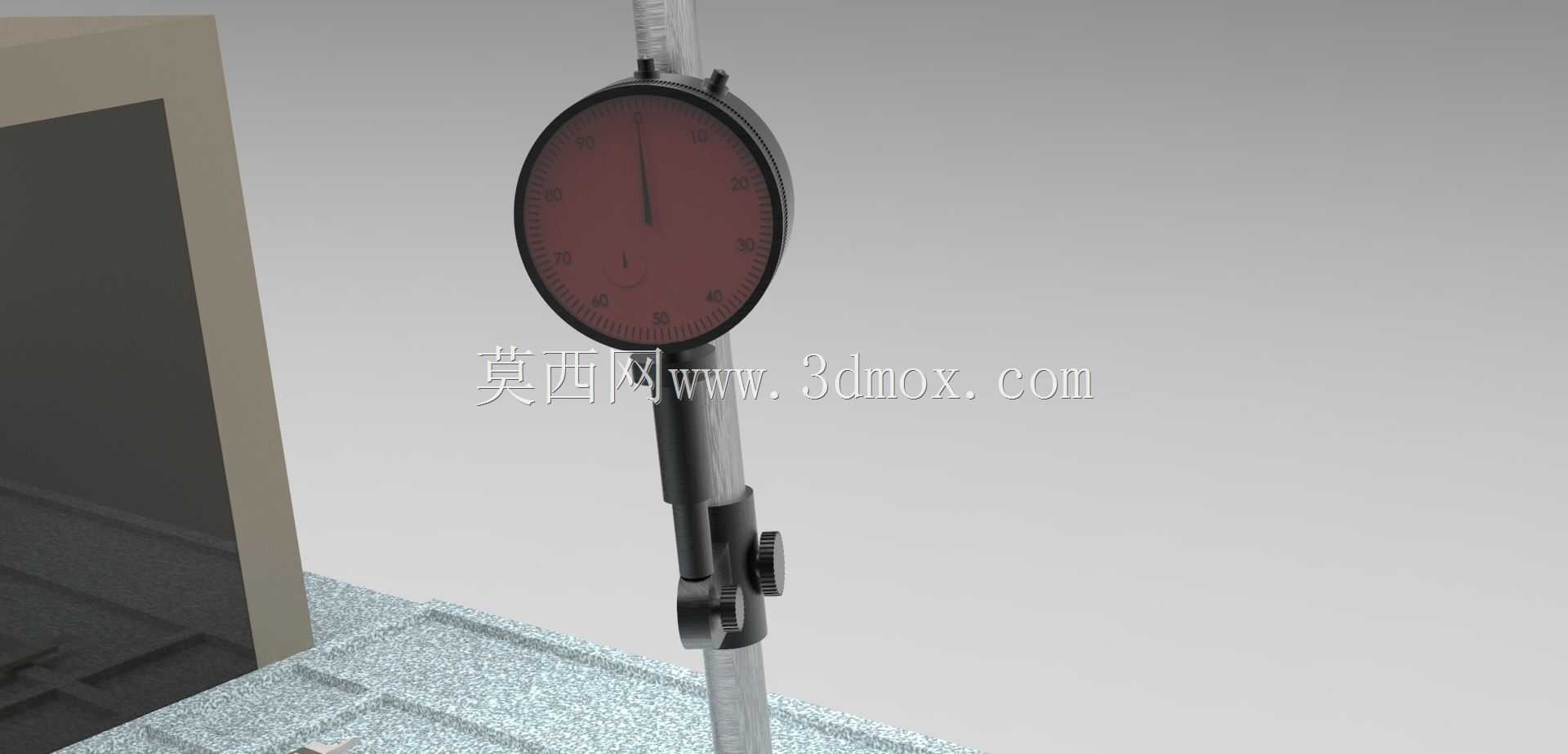

在机械加工车间的制程检验环节，这类测量作业台架是一线检验人员、机床操作工人日常使用频率极高的工位器具，它的核心作用是把零散的长度测量、形位公差检测器具集中收纳，同时提供稳定的水平作业基准面，避免量具随意摆放造成的磕碰损伤、精度失准，也能减少操作人员取放量具的无效走动，压缩单件工件的检测辅助时长。从结构设计逻辑来看，这款台架采用落地式柜体结构，主体框架采用钢板折弯焊接成型，整体承重冗余按照单工位同时摆放10件以上常用量具、单次放置50kg待检测工件的标准设计，底部四个支撑脚做了可调水平的结构设计，可适配车间地面存在的20mm以内的高度差，保证台架上表面的水平度误差控制在0.1mm/m以内，满足百分表、千分尺等高精度量具的放置基准要求。台架的上部操作台面采用网格防滑钢板铺设，表面做哑光喷塑处理，既可以避免待检测的金属工件放置时打滑磕碰，也能减少车间灯光反射对检验人员读数视线的干扰，台面靠后侧设置了带透明防护挡板的量具收纳格，可分类存放千分尺、游标卡尺、量块等不常移动的基准量具，防护挡板采用半透明亚克力材质，既可以阻挡车间加工产生的铁屑、切削液飞溅到收纳格内，也能让操作人员直观看到内部存放的量具位置，不用反复翻找。台面右侧专门设计了立式表架安装位，可直接固定百分表、千分表的表座支架，用于轴类、套类零件的径向圆跳动、端面圆跳动检测，不用每次检测时临时架设磁性表座，大幅提升小批量零件的检测效率。台架中部设置了抽拉式抽屉，抽屉内部做了定制化的格挡分隔，可分别存放粗糙度样板、半径规、螺纹塞规、小规格平口钳等小型检具和辅助工具，抽屉采用三节静音滑轨，抽拉行程可达到抽屉总深度的90%，方便拿取最内侧存放的工具，抽屉外侧安装了嵌入式拉手，避免突出的结构磕碰过往人员的腿部。台架左侧立面预留了标识粘贴区域，可张贴工位量具点检表、检测作业指导书，方便操作人员日常点检量具精度、对照作业要求完成检测流程。从安装边界来看，这款台架的整体占地面积控制在1.2平方米以内，不需要在地面做膨胀螺栓固定，直接放置在机床旁的通道侧边即可，不会占用过多的车间作业通道空间，台架的整体高度按照成年人站立作业的人体工程学标准设计，操作台面距离地面的高度为850mm，操作人员站立时手臂自然下垂即可接触到台面上的所有量具和工件，长时间作业也不容易产生肢体疲劳。和传统的木质检验台、普通钳工台相比，这款测量架专门针对计量检测的场景做了功能优化，没有多余的冗余结构，所有的结构设计都围绕量具防护、检测效率提升、作业便利性三个核心目标展开，台架的所有钣金棱边都做了倒圆角处理，避免尖锐边角划伤操作人员或者刮蹭量具的测量面，表面喷塑层采用耐油污、耐切削液腐蚀的材质，日常清理时只需要用棉纱擦拭即可去除表面的油污和铁屑，维护成本极低。在实际生产场景中，这类台架通常布置在数控车床、磨床、铣床等加工设备的旁侧，操作人员完成单件加工后可直接在工位旁完成尺寸检测，不用将工件搬运到专门的检验室，既减少了工件搬运过程中的磕碰损伤风险，也能让操作人员及时根据检测结果调整机床加工参数，减少批量报废的概率。台架上的表架安装位做了通用化设计，可适配市面上绝大多数规格的磁性表座、万向表架，不需要额外做定制改装，收纳格的内部尺寸也按照常用量具的外形尺寸做了适配，可容纳0-150mm、25-50mm、50-75mm等全系列常用规格的千分尺，以及0-150mm、0-300mm量程的游标卡尺，基本覆盖了普通机加工岗位的全部常用检测需求。
