机加工定位用V型夹持工装结构

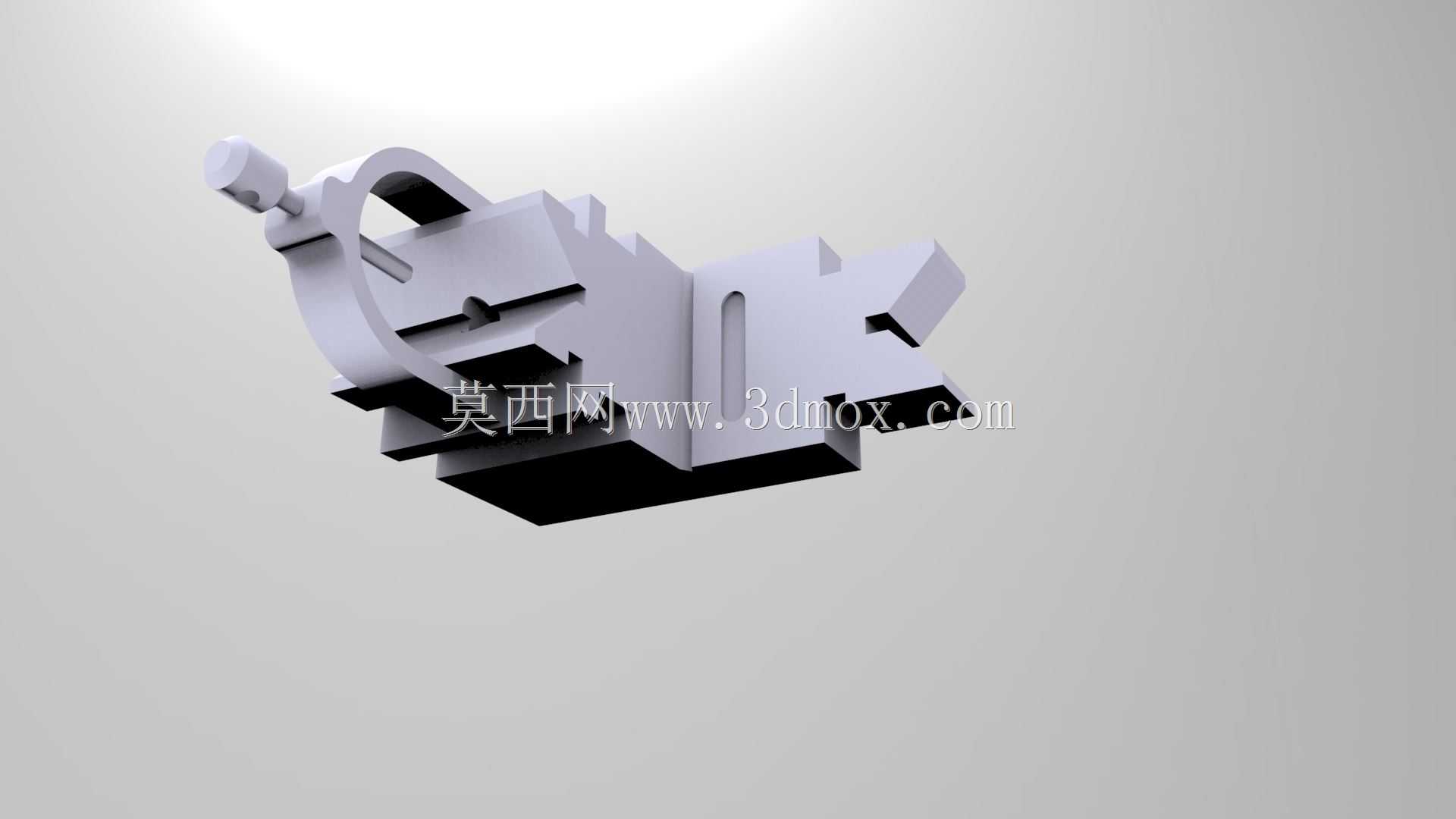

在轴类、套类回转体零件的铣削、钻削、磨削工序中，这类V型定位结构是车间工位上最常用的定位元件之一，区别于平口钳的平面夹持逻辑，V型结构的90度夹角工作面可以自动对中回转类工件的外圆轮廓，不需要反复找正工件中心，能大幅缩短单件装夹的辅助时间。从结构细节来看，该V型块主体采用一体式铸铁材质的设计思路，主体基座部分做了加厚处理，避免装夹受力时出现形变偏移，V型工作面的夹角棱边做了0.2mm的倒钝处理，防止长期使用后棱边磕碰磨损影响定位精度，工作面的表面粗糙度控制在Ra1.6以内，保证和工件外圆接触时不会出现点接触打滑的问题。

在实际生产场景里，这类V型块常搭配压板使用，安装在铣床工作台或者钻床台面上时，基座底部的定位键槽可以和工作台的T型槽配合，快速完成V型块自身的位置找正，不需要每次安装都打表校正V型面的平行度。针对不同直径的工件适配需求，该V型块的开口深度做了优化设计，既可以满足小直径细长轴的定位装夹，也能支撑大直径短轴类零件的端面加工，V型面两侧延伸出的夹持臂结构，可以搭配快速夹钳使用，不需要额外拧动螺栓就能完成工件的压紧与松开，适合批量零件的快速装夹作业。

从安装边界来看，该V型块的基座底面为全平面设计，没有突出的安装凸台，不管是安装在标准槽系组合夹具平台上，还是直接固定在专用工装的基板上，都能保证足够的接触面积，装夹时的受力可以均匀传递到安装基面，不会出现局部应力集中导致的工装变形。V型块侧面预留的销孔，可以在批量生产时加装定位销，限制工件的轴向窜动，比如在轴类零件上钻径向孔的时候，轴向定位销可以保证每个工件的孔位轴向尺寸一致，不需要逐个划线定位。

很多刚入行的工艺人员在选用V型块的时候容易忽略工作面的硬度要求，这款V型块的工作面做了表面淬火处理，硬度达到HRC45-50，长期和金属工件接触摩擦也不会出现凹陷、拉毛的问题，日常维护只需要定期清理工作面的切屑和切削液残留，不需要频繁更换定位元件。和可调式V型架不同，这种固定式V型块的定位重复精度更高，在工序固定的批量生产线上，固定式结构没有活动间隙，装夹一致性远优于可调结构，能有效减少因定位间隙导致的加工尺寸超差问题。

在做三维建模的时候，这类工装的建模重点在于V型工作面的形位公差标注，建模时需要保证两个V型工作面的对称度相对于基座定位键槽的中心面误差不超过0.01mm，否则装夹后工件的中心会出现偏移，直接影响加工部位的位置度。另外V型块上的夹紧结构做了镂空减重设计，在保证结构刚性的前提下减少了整体重量，工人在工位间转移工装的时候不需要借助起重设备，单人即可完成搬运调整。基座上的安装螺栓孔做了沉头设计，螺栓锁紧后不会突出基准面，保证V型块安装后和工作台面完全贴合，不会因为螺栓突出导致工装倾斜。

实际使用中，这类V型块除了用于机加工工序的工件定位，还可以用于检测工序的工件支撑，比如检测轴类零件的径向圆跳动时，将工件架在两个等高的V型块上，转动工件就可以用百分表直接读取跳动数值，不需要复杂的专用检测夹具。针对带台阶的轴类零件，该V型块的侧面避让槽可以避开工件的台阶部位，保证定位面和工件基准外圆完全接触，不会因为台阶干涉导致工件装夹倾斜。很多车间会根据常加工的工件直径范围配备不同开口尺寸的V型块，这款中等开口尺寸的V型块覆盖了车间最常用的20mm到80mm直径范围的回转体零件加工需求，是工装柜里必备的通用定位元件。
