环形输送线自动测量检测工作站

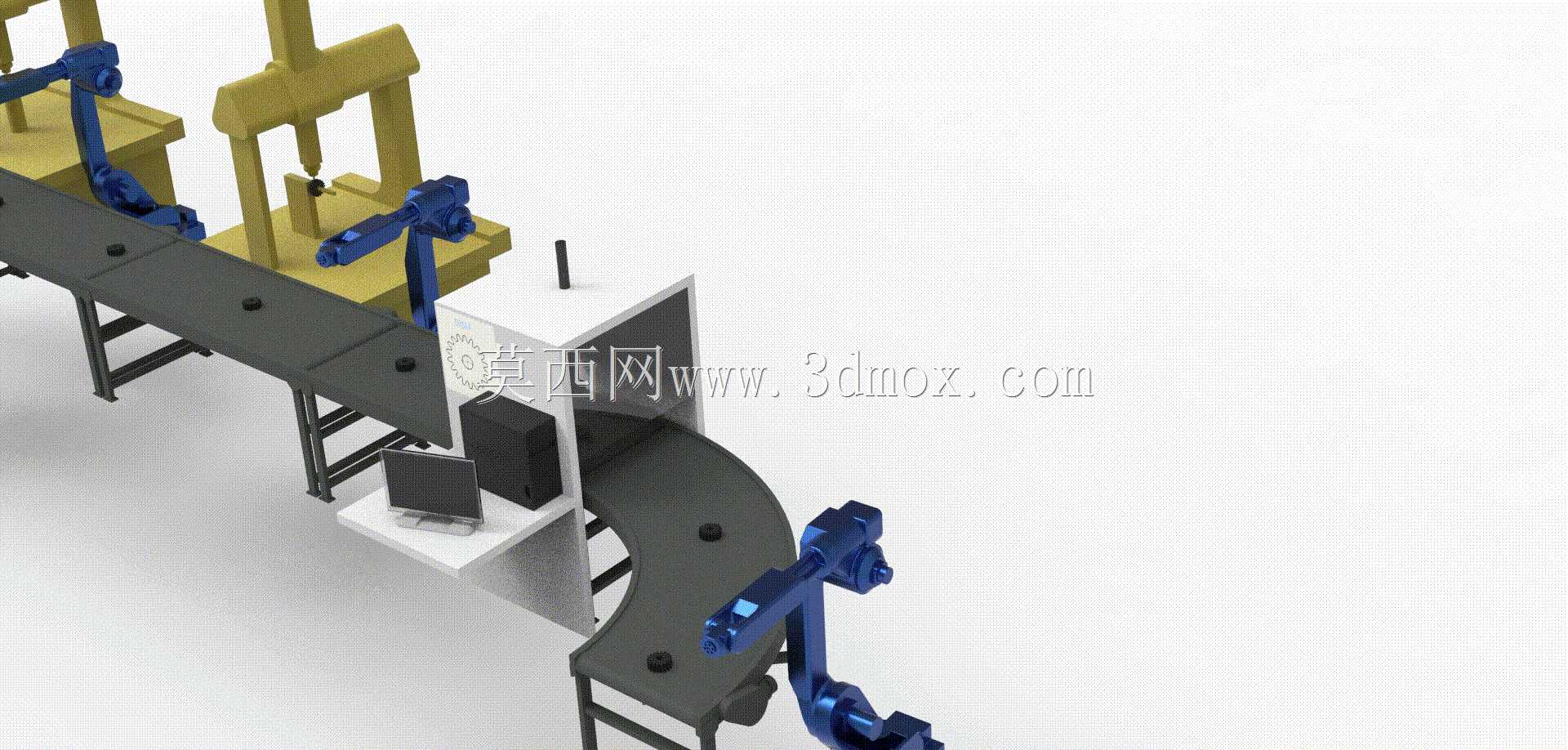

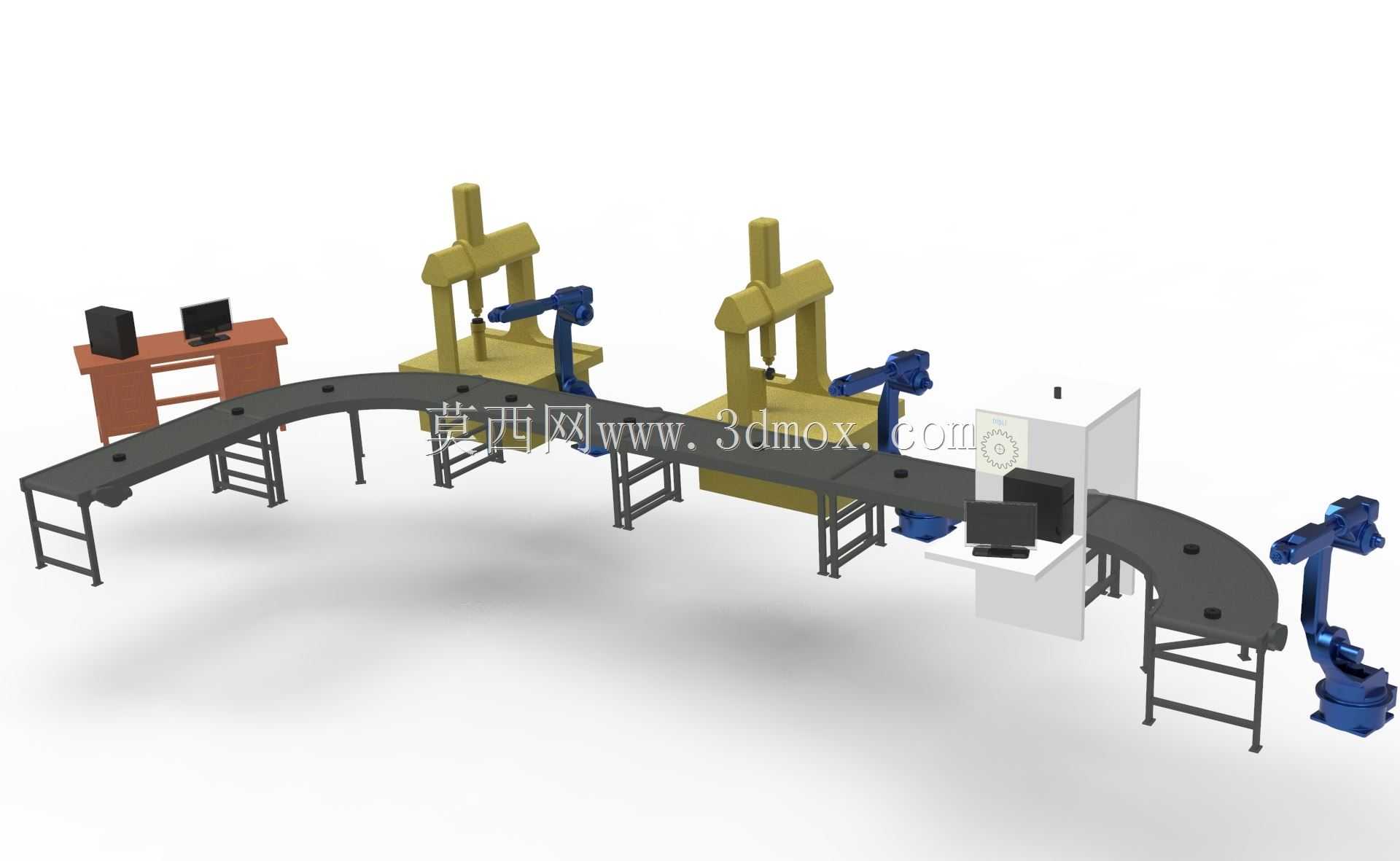

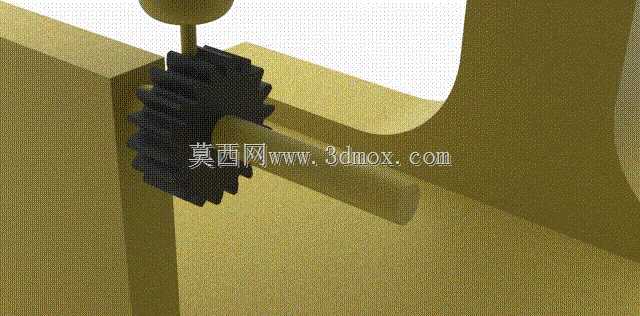

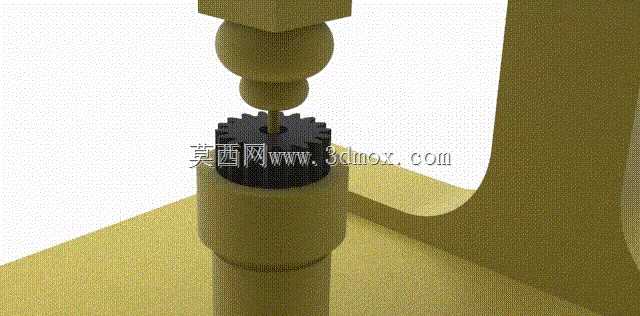

这套环形布局的自动测量检测工作站，主要面向精密机加工零部件的批量全尺寸检测场景，常见于汽车零部件、精密五金件的生产车间终检工序，替代传统人工抽检的作业模式，可实现工件从上线、多工位自动测量、数据自动记录到不合格品分拣的全流程无人化作业。整套设备采用环形弯道输送线作为工件载具的流转载体，相比直线型输送线，环形布局能在有限的车间占地内实现更长的工序流转路径，同时让工件上下料集中在同一侧区域，减少操作人员的走动范围，适配中小批量多品种的检测需求，线体的支撑腿采用可调节脚杯结构，安装时可根据车间地面平整度调整整体水平度，避免输送过程中载具卡顿或定位偏移。线体旁布置的两台龙门式测量工位，搭载接触式测头组件，可对工件的关键形位公差、孔径、平面度等参数进行高精度检测，每个测量工位旁配套的六轴工业机器人负责完成工件在输送载具与测量夹具之间的自动上下料，机器人末端采用柔性夹爪，可适配不同外形尺寸的工件抓取，避免夹伤工件已加工表面。线体中段设置的独立操作工位，配套工控机与显示终端，可实时显示当前检测数据、设备运行状态，操作人员可在此完成检测程序调用、参数调整、异常复位等操作，工位旁的电气柜集成了整套设备的控制单元、数据采集模块，布线采用分层走线槽设计，强弱电分离布置，减少信号干扰对测量精度的影响。整套设备的安装边界需预留至少1.2米的周边维护通道，线体转弯处的曲率半径适配载具的转弯通过性，避免载具在弯道处发生卡滞，输送线的驱动端设置在直线段末端，采用伺服电机驱动，可精准控制载具的停位精度，保证机器人抓取与测量工位上料的位置重复精度。设计过程中优先考虑了测量过程的防振需求，测量工位的基座采用加厚铸铁材质，与输送线支架做物理隔振处理，避免输送线运行时的振动传递到测量单元影响检测精度，同时每个工位都设置了工件到位检测传感器，只有当载具精准停在工位定位块上、传感器触发到位信号后，机器人和测量单元才会启动作业，避免误动作引发的设备碰撞。线体的载具采用快换设计，更换不同产品型号时，只需更换对应载具的定位块，无需调整线体整体结构，缩短换型调试时间，适配柔性化生产的检测需求。
