基于Arduino的双轴太阳追踪发电装置

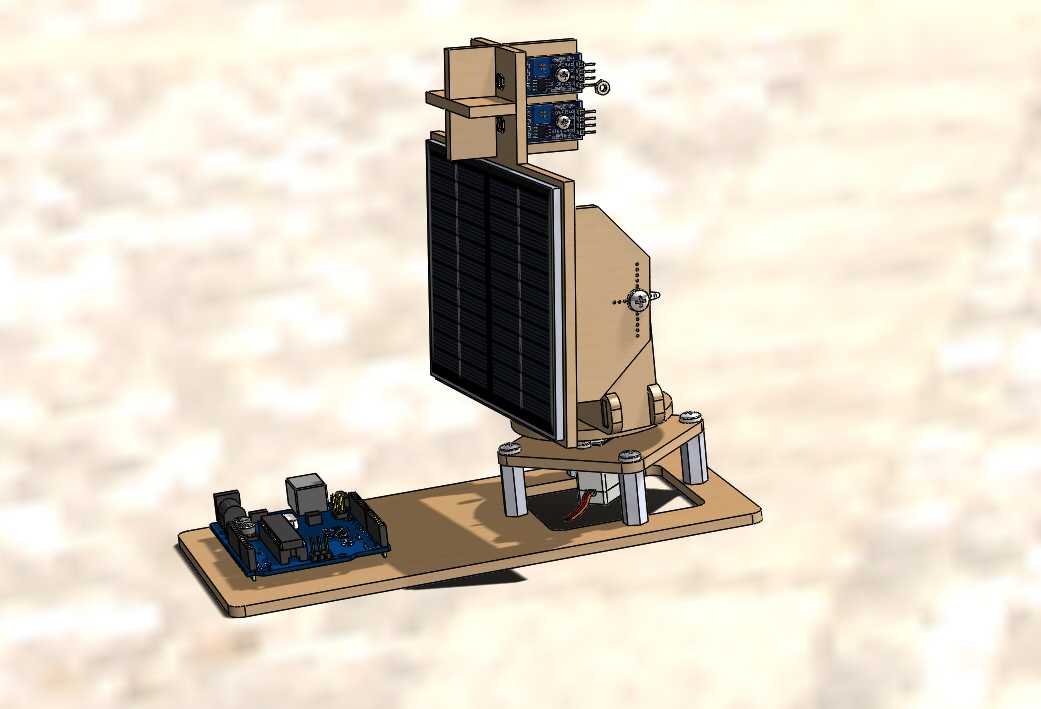

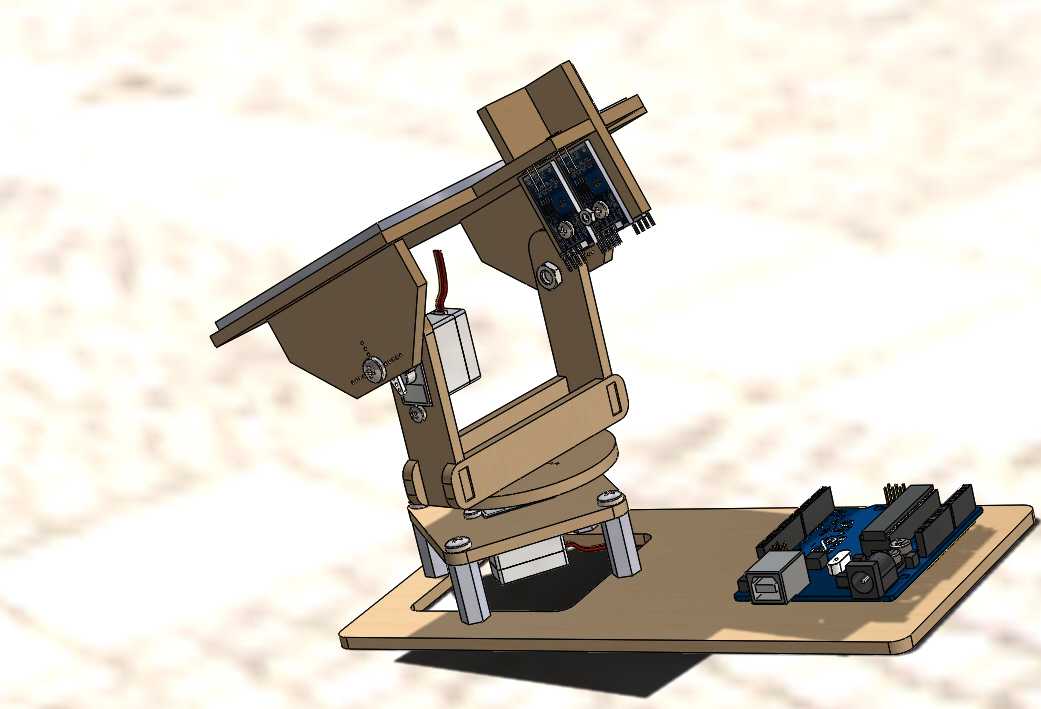

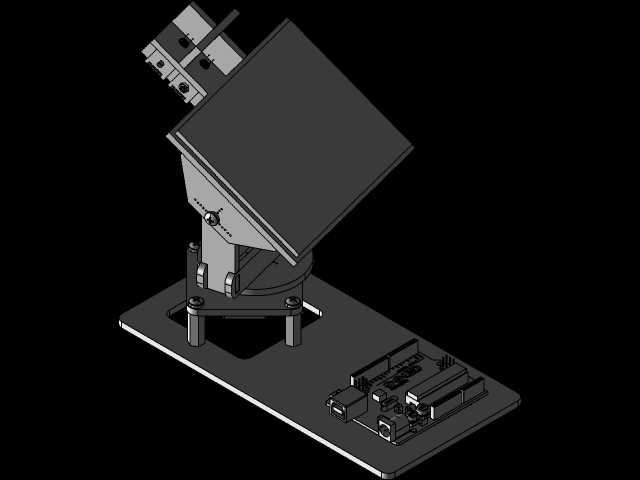

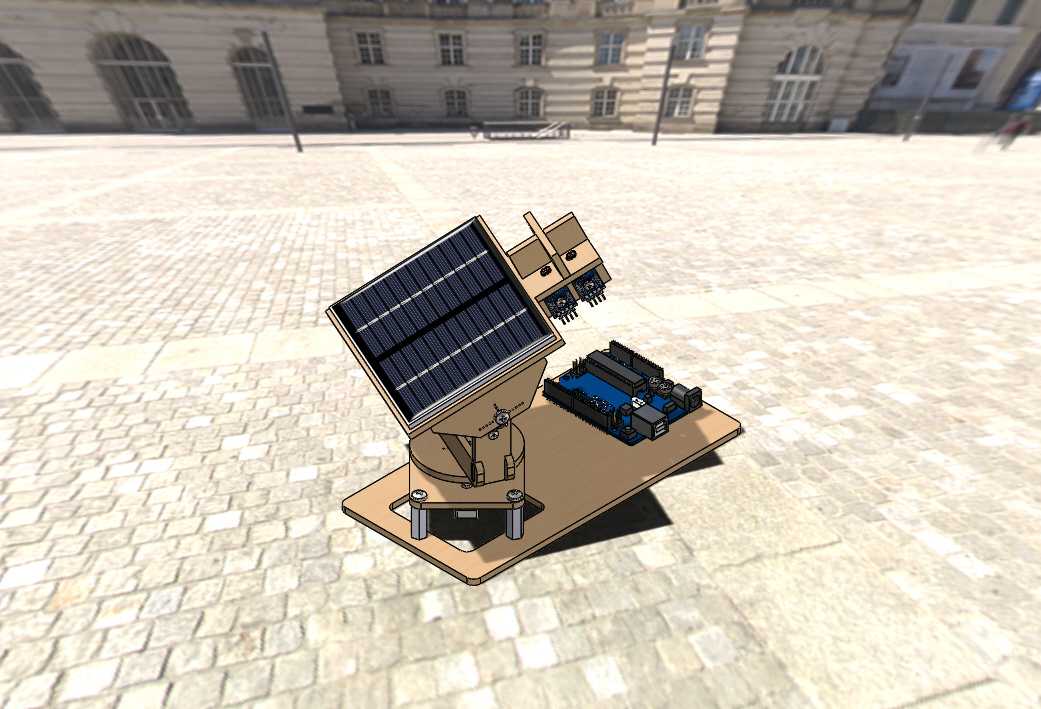

　　这套追日装置的核心应用场景覆盖离网型小型供电场景，比如野外环境监测站点的光伏供电补能、户用分布式小微光伏的增效改造、教学实训平台的光机电一体化演示，也可拓展到户外便携光伏供电模组的随动调节，解决固定倾角光伏板在日间受光角度偏移导致的发电效率折损问题。实际运行中，装置通过四组布置在太阳能电池板边角的光敏电阻采集不同方位的光照强度差值，将模拟信号传输至Arduino控制板做逻辑运算，输出脉冲信号驱动两台伺服电机分别完成水平方位回转与俯仰角度调整，始终让光伏板受光面保持与入射光线垂直的姿态，相比同功率固定安装的光伏板，日间综合发电效率可提升25%到40%左右。从结构设计思路来看，整套装置采用分层堆叠的装配逻辑，底部为回转支撑基座，

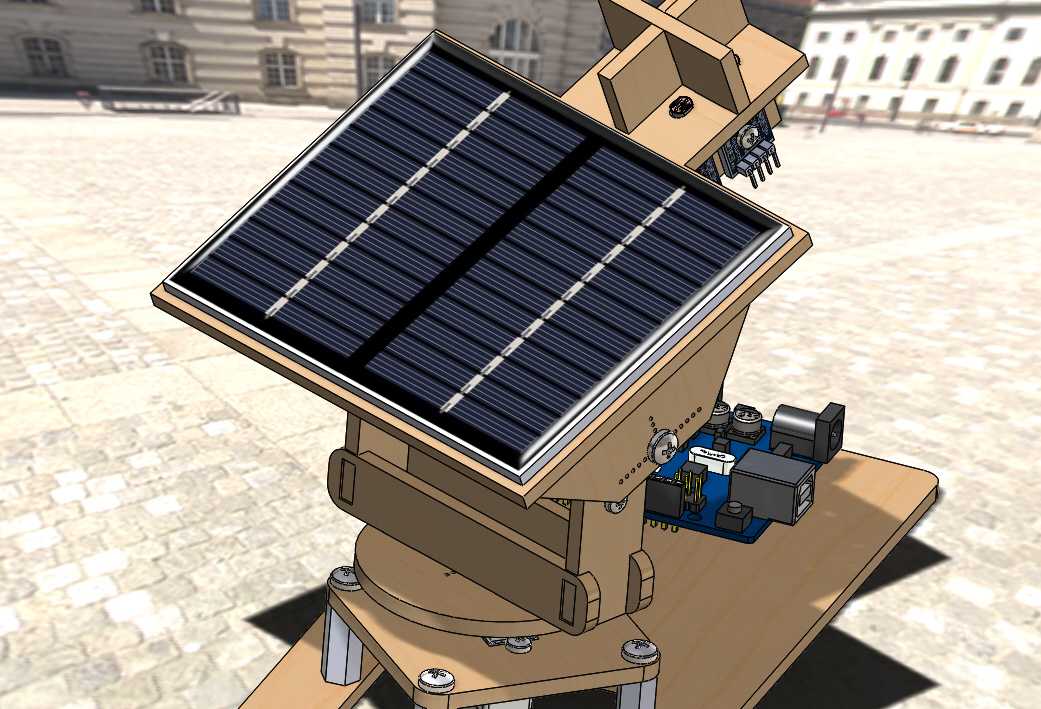

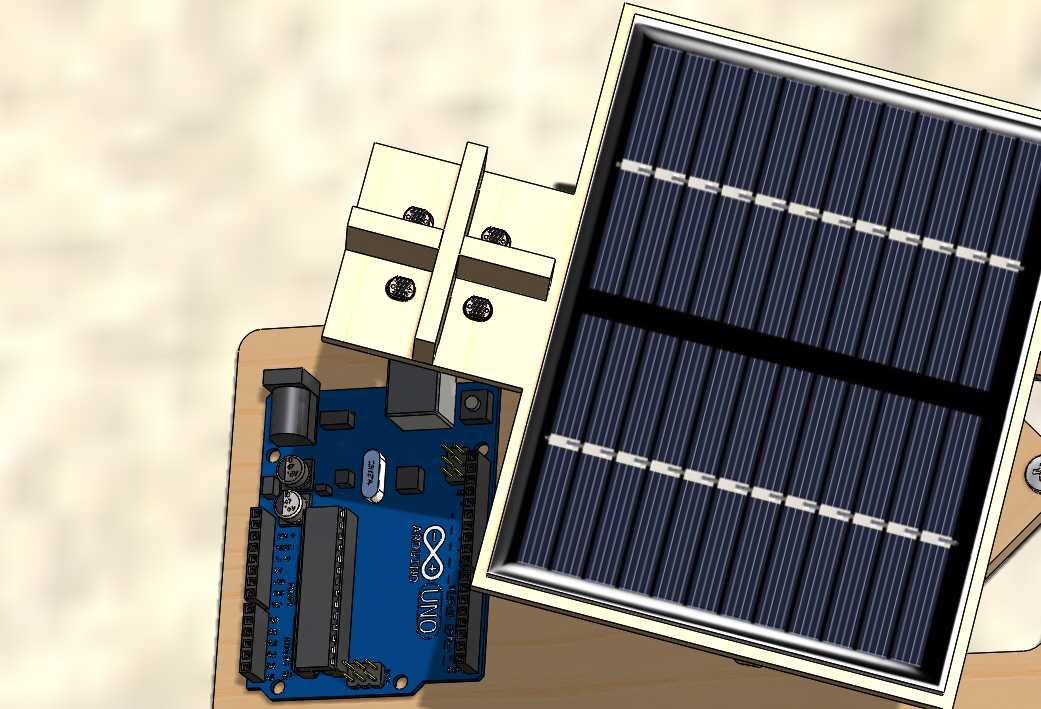

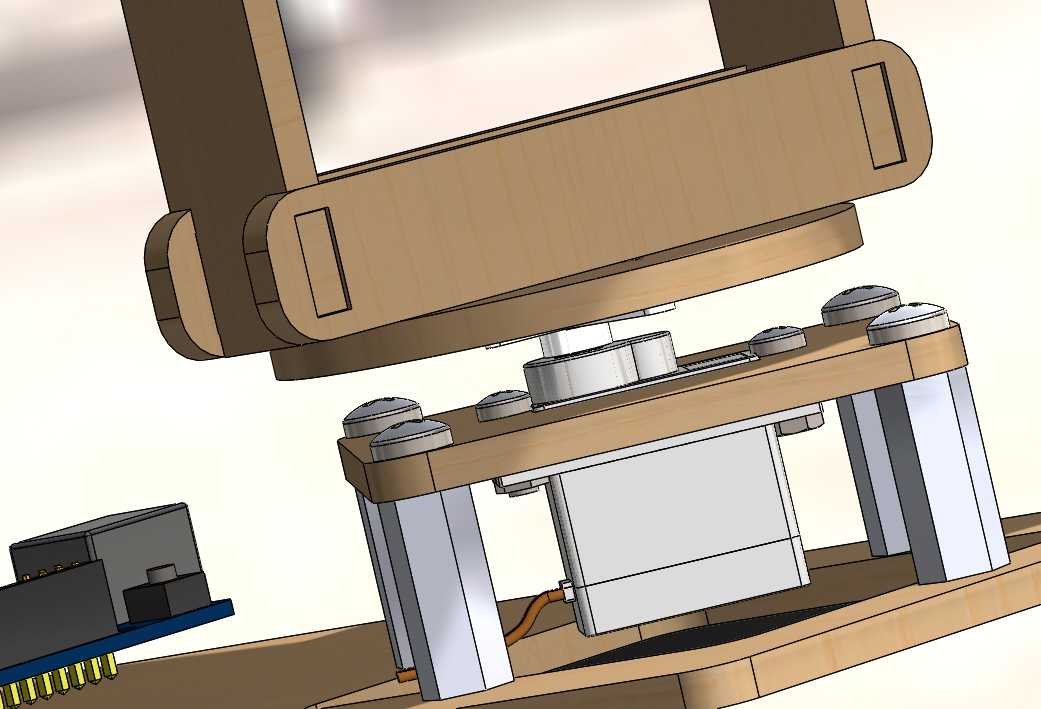

　　承担整套上部结构的承重与水平方向360度回转动作，基座上方设置俯仰铰接支架，光伏板通过压条固定在俯仰架的安装平面上，控制板、伺服电机、接线端子全部集成在俯仰架下方的安装层，减少外部走线的冗余长度，避免户外使用时线缆被拉扯磨损。结构件的安装边界做了充分的冗余设计，水平回转方向预留了足够的线缆过孔与转动间隙，不会在回转过程中出现线缆缠绕剐蹭；俯仰角度的调节范围覆盖0到75度，可适配不同纬度地区的太阳高度角变化，不会出现机械结构硬限位导致的追光死角。传感器的安装位置特意做了遮光分隔设计，四组LDR传感器分别位于十字遮光板的四个象限内，避免散射光干扰导致的角度判断偏差，确保只有正对方向的入射光才能触发对应象限的传感器信号，

　　提升追光动作的响应精度。整套装置的外形尺寸控制紧凑，光伏板安装面的尺寸适配常规小功率单晶硅太阳能电池板的安装孔位，不需要额外做转接件即可完成固定，底部基座预留了标准安装孔，可直接固定在水泥基座、支架顶面或者便携箱体的顶部，适配不同的安装场景。伺服电机的选型匹配了整套上部结构的转动惯量，启动与换向过程平稳，不会出现过冲或者抖动，长时间运行下的定位精度保持性较好，控制逻辑中还加入了暗光复位程序，当夜间光照强度低于阈值时，装置会自动回到初始朝东的待机位置，等待次日日出后重新启动追光流程，减少不必要的电机动作损耗。结构件之间的连接全部采用标准紧固件，拆装维护便捷，控制模块与动力模块做了分区布置，避免电机运行时的电磁干扰影响传感器信号采集与控制板运行稳定性，整套装置不需要复杂的参数调试，完成装配后即可自动运行，适合非专业用户的快速部署使用。
