CDLR链条驱动错位排布活辊输送结构

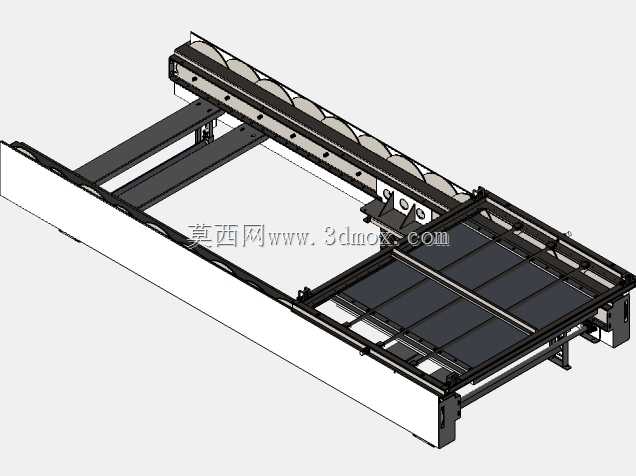

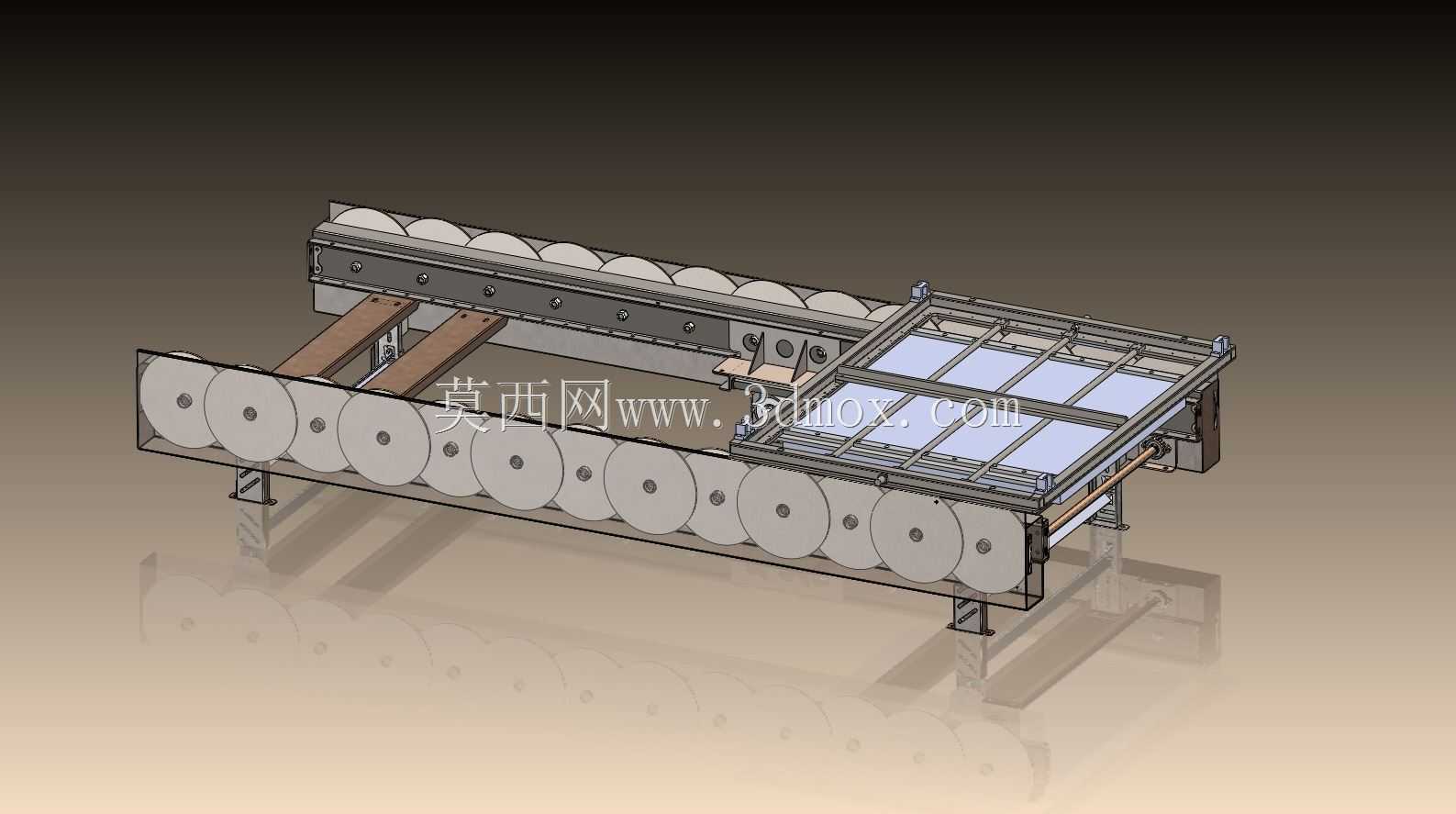

在板材加工、玻璃深加工、大型钣金件流转这类需要平稳承托大面幅工件的产线场景里，普通平皮带输送容易出现接触面划伤、重载下打滑跑偏的问题，而常规等距排布的动力辊筒在输送边缘不规则、或者需要精准对接移栽机构的工位时，经常出现工件卡滞、对接位定位偏差的情况，这套链条驱动的活辊结构，正是针对这类工况做的定向设计。整套辊系采用单排链条串联驱动，所有活辊的辊面采用不锈钢材质，单辊直径为12.47英寸，辊身壁厚1/4英寸，安装时辊子中心距按9英寸做错位排布，这种错位布局并非随意设置，而是为了在输送过程中让工件底面始终有不少于3个辊子的接触支撑点，避免大尺寸薄型工件在输送时出现局部下垂、蹭到下方机架的问题，同时错位排布能让链条传动的受力更均匀，避免同一截面内多个辊子的链轮同时啮合带来的传动冲击，整套结构运行线速度设定为30FPM，匹配常规板材加工产线的进料节拍，不会因为速度过快导致工件惯性移位，也不会因速度过慢拖慢整线产能。从结构设计逻辑来看，这套活辊组件没有采用传统的通轴贯穿式辊筒安装方式，而是将每个活辊的两端通过带座轴承固定在两侧的机架侧板上，每个辊子端部的链轮都通过紧定螺钉与辊轴做周向固定，相邻辊子的链轮之间通过链条节距做精准匹配，传动侧的机架外侧预留了链条张紧的调节空间，不需要拆解辊面就能完成链条张紧度的调整，日常维护时只需要松开张紧座的固定螺栓，调整到位后重新锁死即可，大幅降低了产线运维的停机时间。机架主体采用标准型钢焊接成型，两侧侧板上的辊子安装孔采用数控镗孔加工，保证所有孔位的同轴度误差控制在0.1mm以内，避免辊子安装后出现偏摆、运行时辊面跳动超差的问题，输送段的末端集成了带网格承托面的移栽对接位，这个位置的辊子排布做了局部加密，对接移栽机构时能保证工件平稳过渡到下一个工位，不会出现端头下坠的情况。安装边界方面，整套输送结构的支撑腿采用可调脚杯固定，安装时可以根据现场地面的平整度调整整体高度，调整范围覆盖±20mm，不需要额外做地基预埋就能完成安装固定，设备的传动输入端预留了标准的电机安装法兰位，可以根据现场的动力布局选择左侧或者右侧接入动力，不需要额外改动机架结构。在实际应用中，这套活辊结构除了输送常规的金属板材、玻璃原片，也适配表面带防护膜的装饰板材输送，不锈钢辊面不会和防护膜发生粘连，也不会像包胶辊那样长时间使用后出现胶面脱落污染工件表面的问题，错位排布的辊系在输送带有局部镂空的工件时，也能避免工件的镂空部位卡入辊缝，相比常规等距辊道，卡料概率能降低七成以上。传动链条采用封闭油浴润滑的结构设计吗？不，考虑到这类输送设备经常用在有切割粉尘的加工车间，外侧加装了可拆卸的链条防护罩，既可以避免粉尘落到链条和链轮啮合面加剧磨损，也能防止运维人员误触传动部件发生安全事故，防护罩采用薄钢板折弯成型，通过快拆螺丝固定在机架上，日常检查链条状态时不需要借助特殊工具就能拆下护罩。整套结构的受力计算阶段，已经按照单段输送最大承载120kg的工况做了强度校核，辊子的挠度变形量在满载情况下不超过0.05mm，完全满足大尺寸薄型工件的输送平面度要求，不会因为辊子变形导致工件表面出现压痕或者输送轨迹偏移。
