奥迪R8中置超跑整车外观结构建模

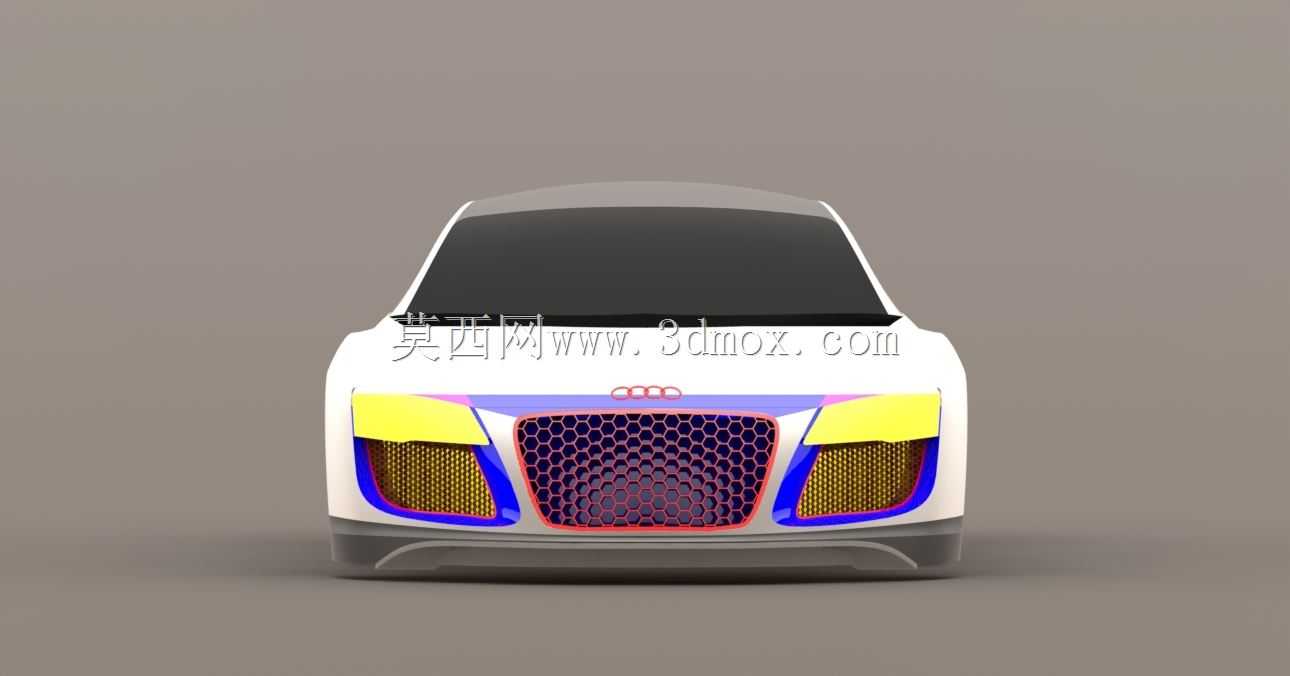

本次建模还原的是中置引擎布局的双门超跑整车外观结构，建模过程中优先对齐量产车型的外覆盖件安装边界，前脸区域的六边形进气格栅采用参数化阵列结构建模，格栅单元的疏密过渡完全匹配实车的空气导流需求，两侧大灯组的轮廓曲面做了连续G2曲率过渡，保证和前保险杠、翼子板的拼接缝隙均匀控制在实车装配公差范围内。前保险杠两侧的进气通道做了独立的腔体结构建模，并非单纯的外观面片，通道走向直接对准前轮刹车系统的散热区域，符合高速行驶时的制动散热逻辑，前唇的突出尺寸、离地间隙都参考实车的空气动力学设计参数，避免建模时出现造型夸张但不符合实际行驶边界的问题。

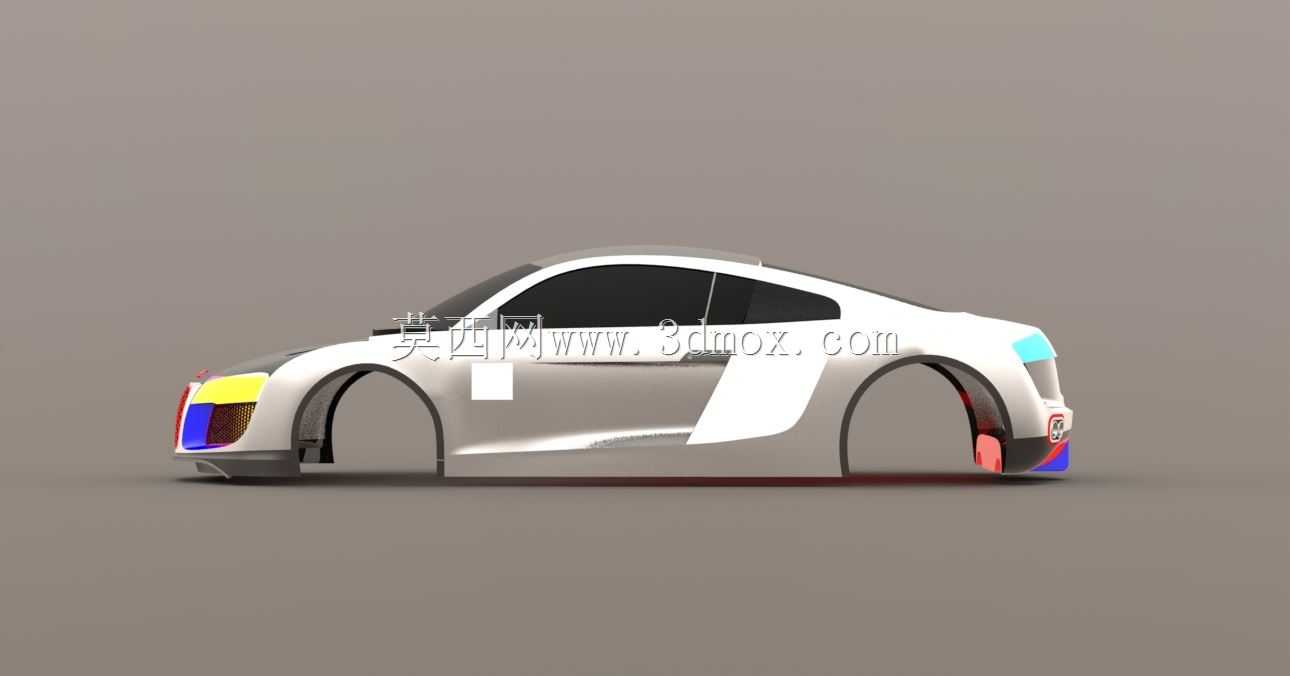

车身侧面的曲面建模重点处理了肩线的贯穿过渡，从翼子板后方一直延伸至车尾的腰线做了曲率连续处理，车门的内凹面深度、侧裙的突出宽度都严格对齐实车的侧面碰撞防护结构安装空间，侧进气口的导流结构直接连通后方的发动机舱进气道，建模时保留了进气道内部的导流筋结构，还原实车高转速工况下的进气效率设计逻辑。车顶线条从A柱顶端顺滑过渡至车尾的引擎舱盖，曲面的弧度兼顾了乘员舱头部空间和高速行驶时的气流导向，后窗区域的透明件建模预留了雨刮安装的固定点位，边缘的密封胶条安装槽也做了细节还原。

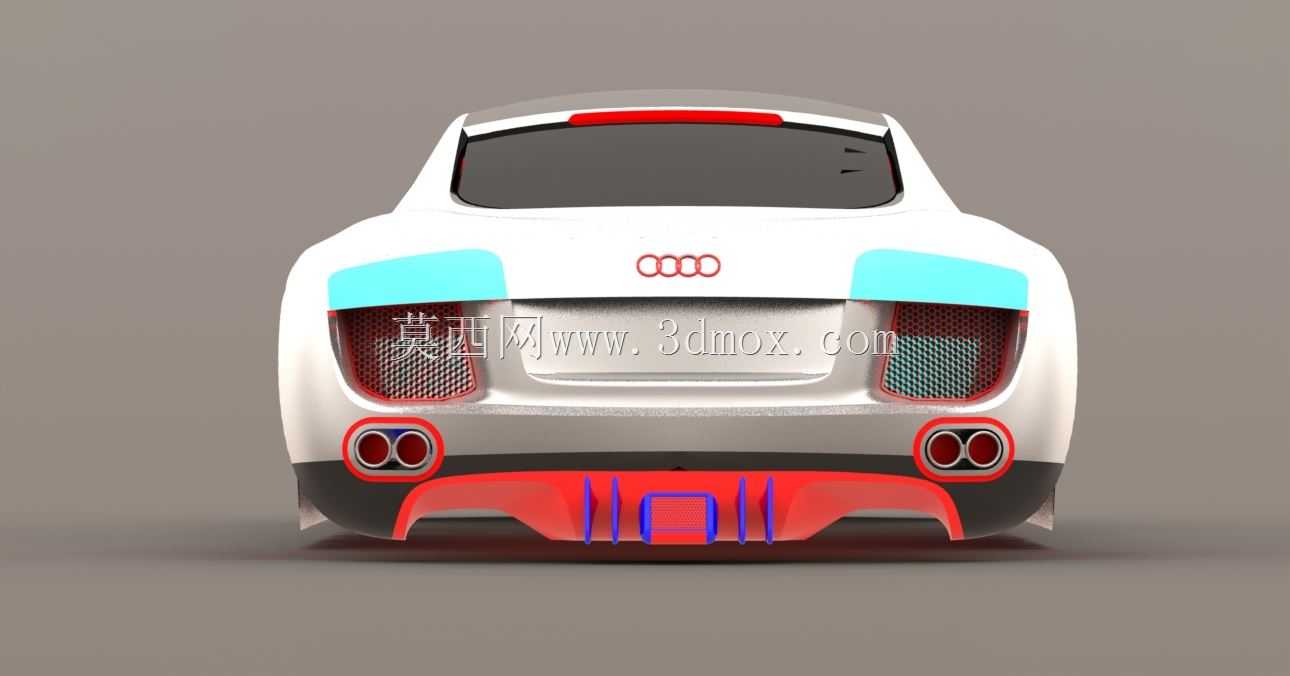

车尾部分的扩散器结构做了分层导流片建模，每个导流片的安装角度都参考实车的下压力设计参数，尾灯组的轮廓和尾箱盖的曲面做了无缝拼接，后保险杠两侧的散热开口对应后方的变速箱油冷器安装位置，排气尾喉的伸出长度、安装高度都符合后包围的防刮擦边界要求。建模过程中所有外覆盖件的分缝线都做了等宽的缝隙处理，缝隙宽度参考量产乘用车的外装件装配公差，避免出现缝隙宽窄不一的失真问题，车门、前后舱盖的开合边界也预留了足够的转动间隙，保证后续做运动仿真时不会出现部件干涉。

从应用场景来看，该模型可用于汽车造型设计阶段的外观评审，也可作为空气动力学仿真的基础几何模型，还能用于汽车CG内容制作、实车改装的前期方案验证。建模时统一了整车的坐标基准，以车辆前轮中心连线中点为坐标原点，X轴沿车辆纵轴指向车尾，Y轴沿车辆横轴指向副驾驶侧，Z轴垂直向上，方便后续对接工程分析、渲染等不同环节的软件环境，所有曲面都做了破面修复处理，不存在非流形几何、重叠面等建模问题，外覆盖件的厚度统一参考量产车的钣金件厚度参数设置，保证模型的工程参考价值。
