卡车后钢板弹簧顶部减震支座结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:325241
  • 卡车后钢板弹簧顶部减震支座结构设计

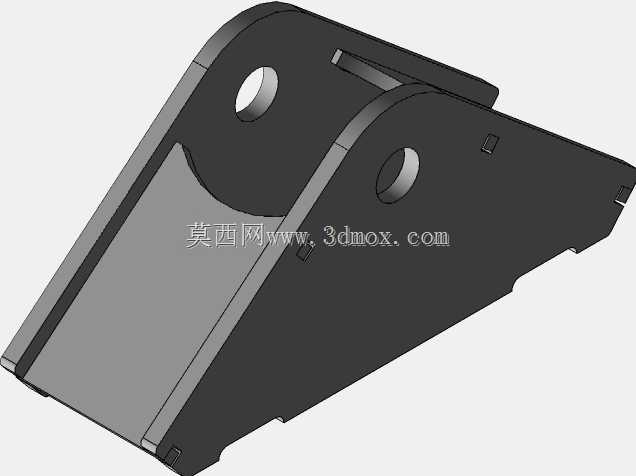

在重型越野卡车的底盘悬架系统中,后钢板弹簧顶部的减震支座是承担载荷传递、缓冲冲击的核心连接构件,日常工况下需要同时应对铺装路面的高频小幅振动、非铺装越野路段的大落差冲击,以及重载状态下的持续静载荷,其结构可靠性直接决定了整车行驶的平顺性与底盘部件的使用寿命。这类支座的安装位置处于车架纵梁下侧与钢板弹簧总成顶端的衔接处,不同于普通的平板式连接座,该构件采用带双侧立板的弯折承托结构,立板上预留的两个同轴销孔用于穿装固定销轴,实现支座与车架吊耳的铰接连接,下方的斜向承托面则完全贴合钢板弹簧顶部的弧面轮廓,保证弹簧受力时的接触应力均匀分布,避免局部应力集中导致的弹簧片断裂或支座变形。从设计逻辑来看,该支座的整体轮廓采用变厚度的钢板冲压焊接成型思路,主体承托区域的板材厚度大于两侧铰接立板,在保证核心承重区域结构强度的同时,尽可能降低构件自身重量,减少底盘的非簧载质量。立板上的销孔位置经过多轮工况校核,铰接点的旋转中心与钢板弹簧的跳动轨迹完全匹配,当车辆经过起伏路面时,钢板弹簧绕前端固定吊耳摆动的过程中,该支座可以随弹簧的形变量同步小幅转动,不会出现运动干涉或卡滞问题,同时支座与弹簧接触的承托面边缘做了圆弧过渡处理,避免弹簧在压缩、伸展过程中被锐边切割损伤弹簧片表面的防腐涂层。安装边界方面,该支座的双侧立板间距与车架吊耳的安装间隙完全适配,销孔的直径匹配常用的重型车悬架销轴规格,承托面的倾斜角度与满载状态下钢板弹簧的顶部弧面角度一致,安装时无需额外调整垫片即可实现贴合,支座侧面预留的小凸台结构用于固定减震器的上端连接点,将减震器的安装支座与弹簧承托座集成设计,减少了底盘上的独立安装支架数量,简化了底盘的装配工序。实际应用中,这类支座需要承受垂直方向的冲击载荷、车辆加速制动时的纵向剪切力,以及转向时的侧向扭力,因此在结构设计时对销孔周边、立板与承托面的焊接衔接区域做了局部加强,通过有限元分析模拟极限工况下的应力分布,在应力集中的位置增加了加强筋结构,避免重载越野时出现焊缝开裂或板材撕裂的问题。不同于乘用车辆的冲压悬架支座,这类面向重载越野场景的钢制支座没有采用复杂的铸造工艺,而是通过板材折弯、焊接的工艺实现,既保证了结构强度,也降低了后期的维护更换成本,当支座出现磨损或变形时,维修站点可以快速完成更换,无需复杂的专用工装。在日常的底盘维保作业中,该支座的销孔是重点检查部位,需要定期检查销轴与孔的配合间隙,当间隙超过磨损限值时及时更换销轴或衬套,避免间隙过大导致悬架跳动时产生冲击异响,同时承托面与钢板弹簧接触的位置需要定期涂抹润滑脂,减少弹簧片与支座之间的摩擦磨损,保证弹簧工作时的伸缩顺畅。
