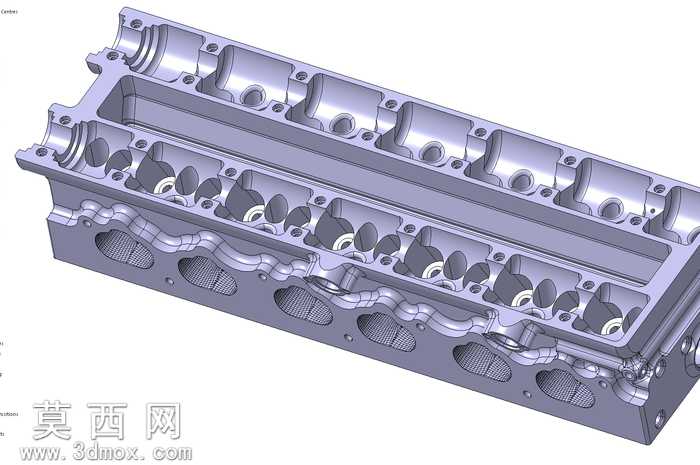

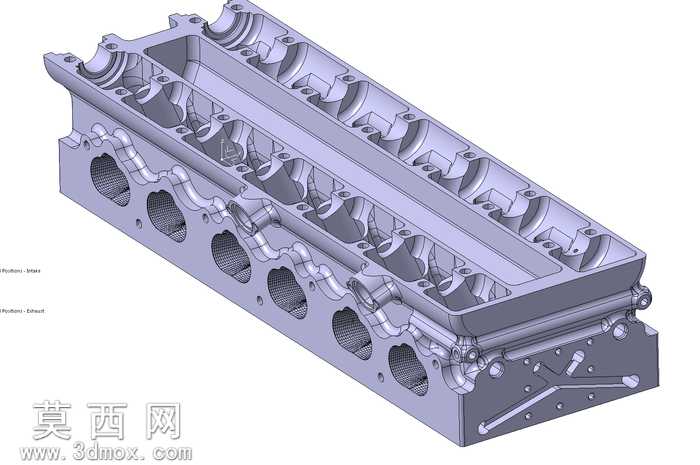

丰田2J方坯缸头高精度三维结构模型

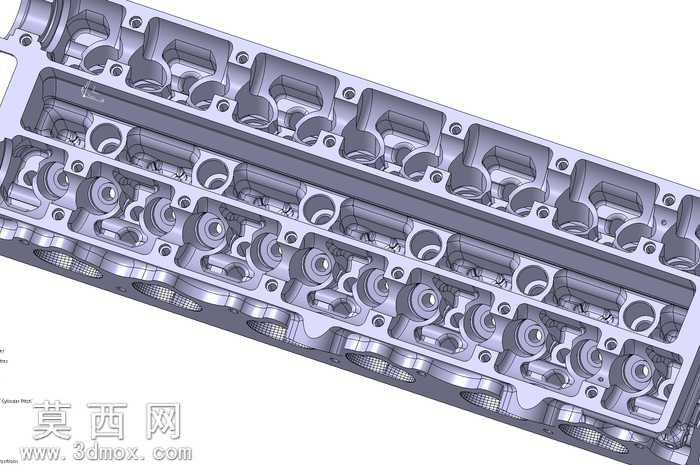

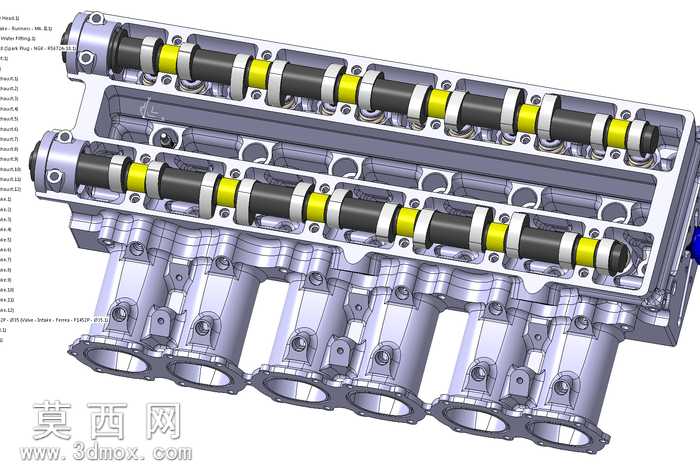

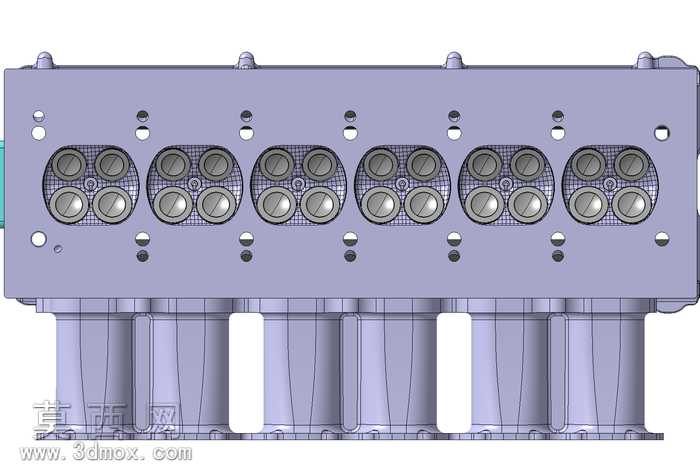

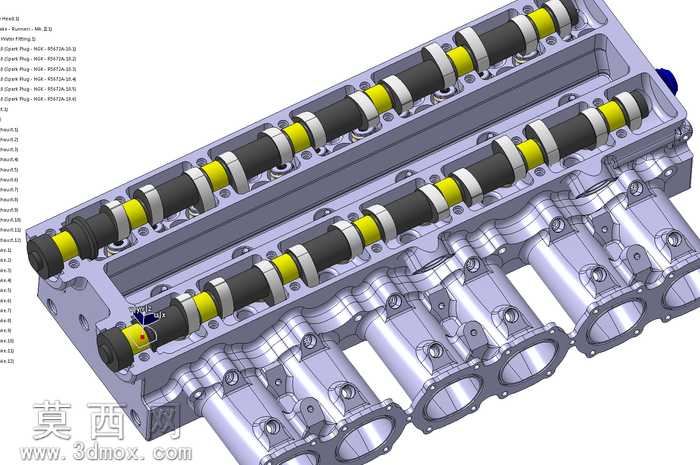

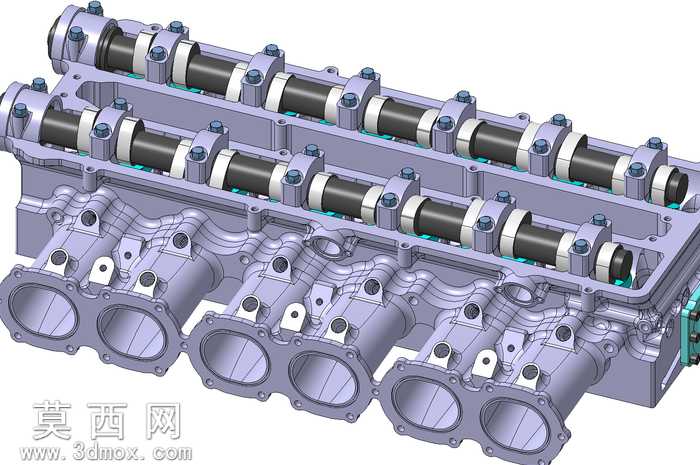

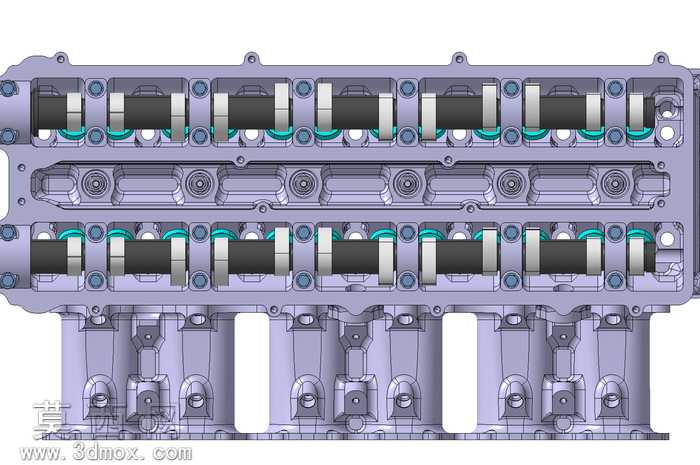

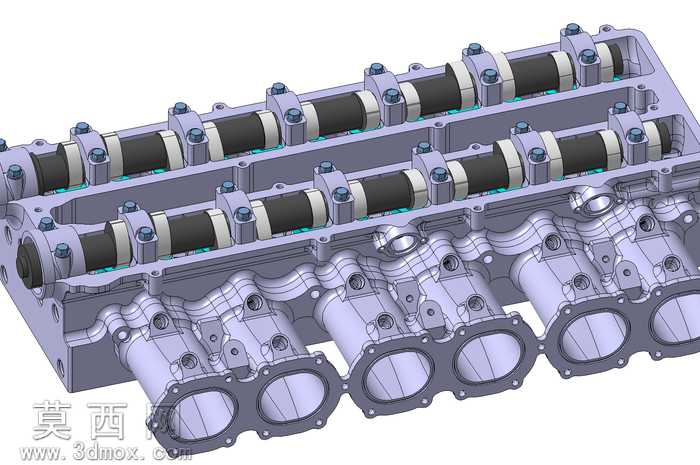

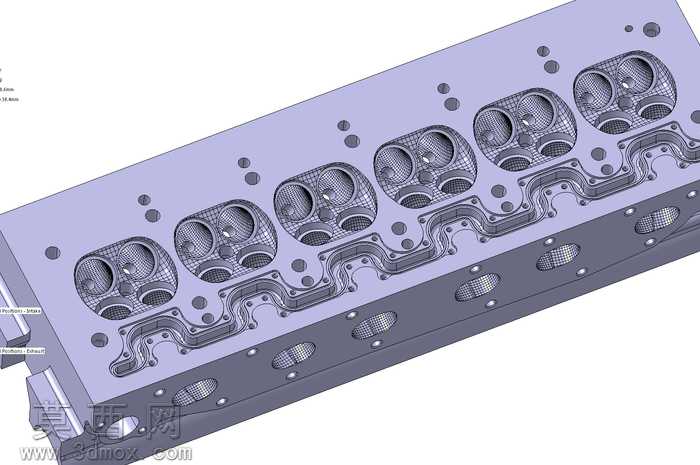

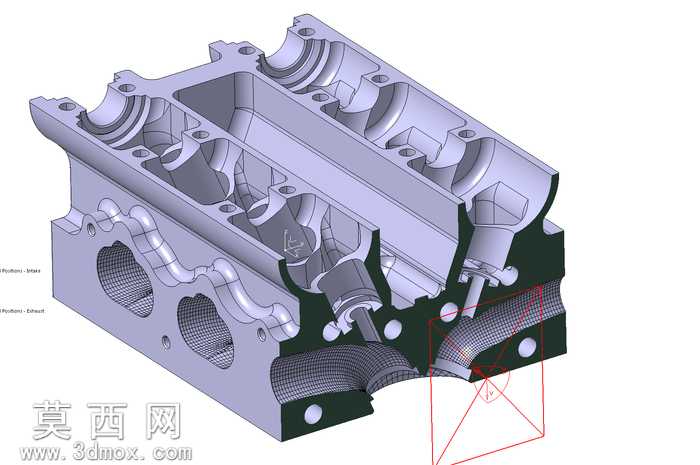

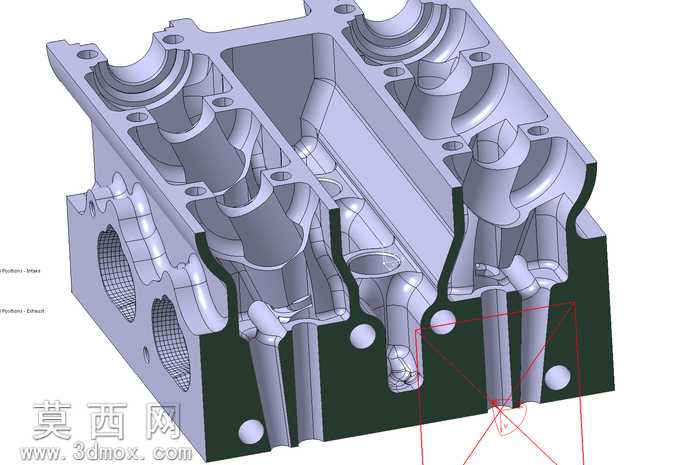

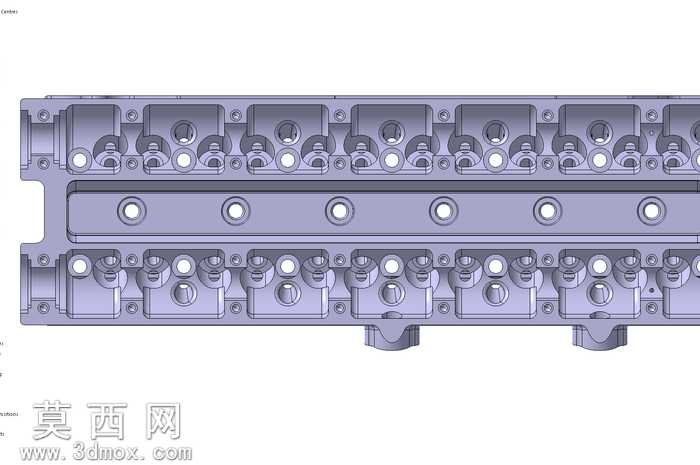

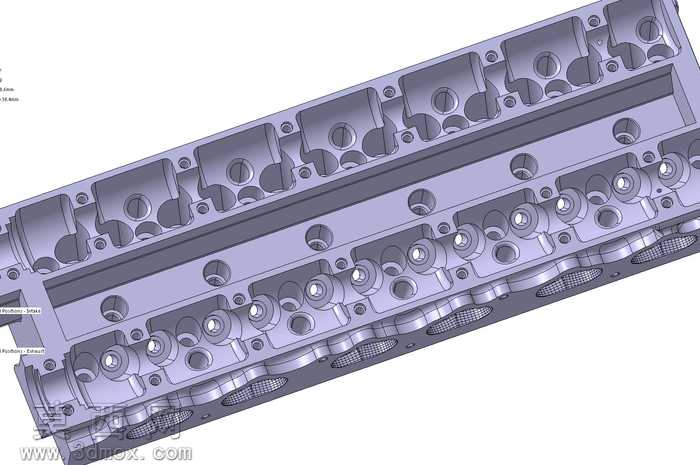

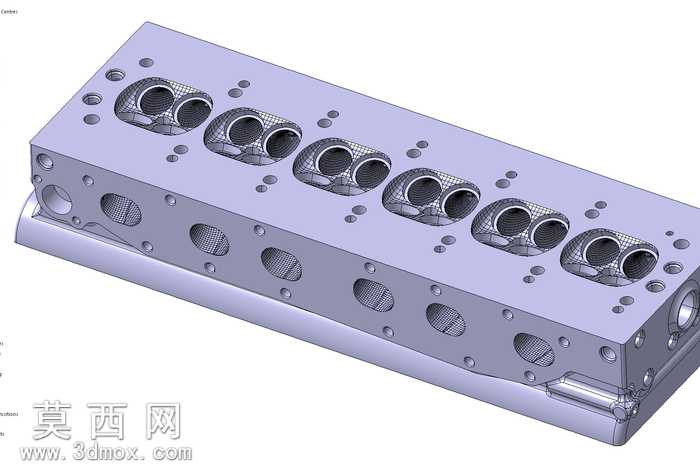

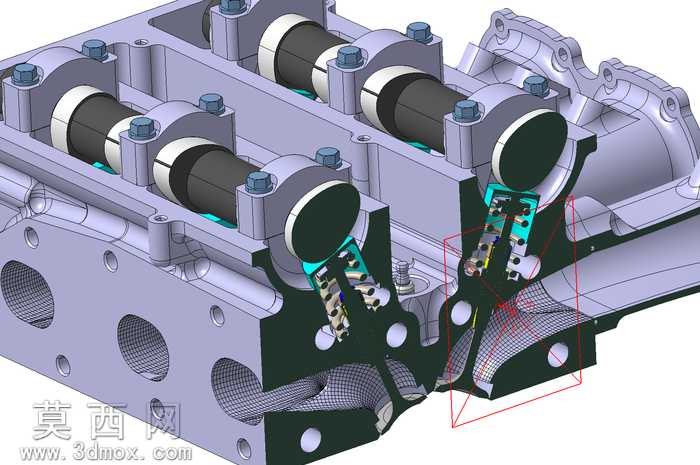

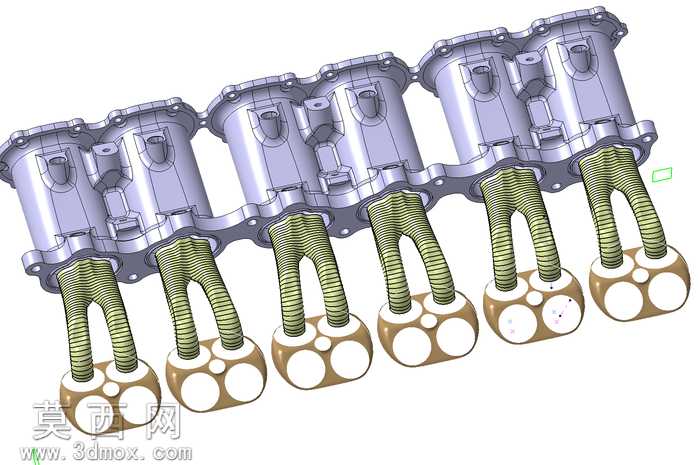

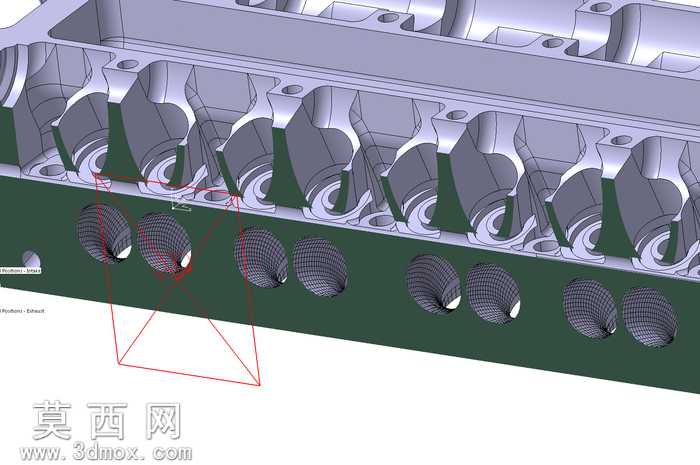

本模型围绕丰田2J系列发动机方坯缸头展开全参数化三维建模，建模过程严格遵循直列六缸高性能引擎的缸头真实结构逻辑，先以缸头基体的安装定位基准为起点，精准勾勒出六组独立进排气道的空间走向轮廓，逐一匹配燃烧室凹坑的曲面弧度、气门座圈的安装沉台、凸轮轴轴承座的同轴度公差，确保所有安装孔位的位置度与实物完全一致。建模阶段对双凸轮轴结构做了精细化还原，每根凸轮轴上的十二组凸轮型线按照进排气门的正时升程规律绘制，凸轮轴的轴颈直径、油封安装位、正时驱动端的连接结构都做了等比例复刻，搭配的气门弹簧、弹簧座、气门锁片等细小部件也逐一建模，还原了气门组件与凸轮轴的配合间隙关系。缸头本体的冷却水道、润滑油道采用内腔抽壳的方式构建，精准还原了水道在缸头内部环绕燃烧室、贯穿凸轮轴轴承座的走向，油道的孔径变化、转角过渡都做了平滑处理，避免出现建模过程中常见的曲面破面、壁厚不均问题。材质渲染阶段，缸头基体赋予锻造铝合金的金属材质，调整表面粗糙度参数还原方坯加工后的细腻金属质感，凸轮轴采用淬硬钢材质，表面添加轻微的磨削纹理提升真实感，气门弹簧采用弹簧钢的哑光金属质感，密封胶圈等橡胶部件赋予黑色哑光橡胶材质，不同部件的材质区分清晰，能够直观呈现缸头的装配层次。结构设计上还原了方坯缸头相比原厂铸造缸头的加强筋布局，在凸轮轴轴承座之间、进排气道外侧的加强筋厚度、圆角过渡都做了精准呈现，既体现了高性能改装缸头的结构强度设计特点，也保证了整个模型的可装配性，所有部件之间的配合关系符合机械设计的公差要求，可用于发动机结构教学、改装方案演示、零部件受力仿真分析等场景，模型的曲面连续性达到G2级别，无碎面、重叠面等建模缺陷，能够直接导入各类三维软件进行后续的工程分析或渲染出图工作。
