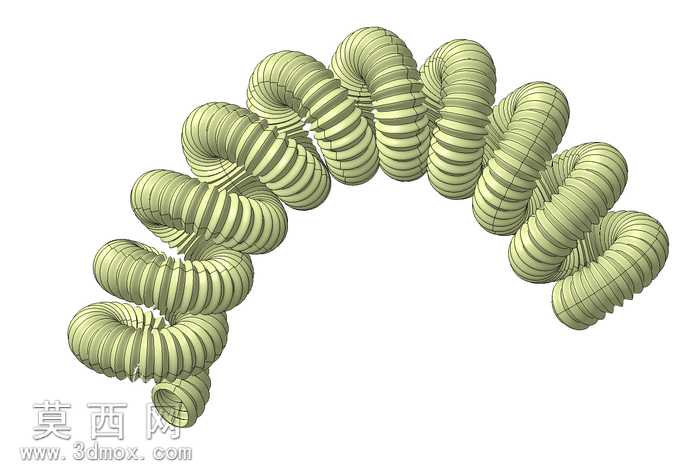

螺旋波纹柔性橡胶防护靴三维建模作品

本作品为螺旋波纹柔性橡胶防护靴的三维参数化建模成果，建模过程依托高级曲面建模逻辑完成，核心围绕复杂连续螺旋形态的构建展开设计。建模初期首先完成空间引导路径的规划，采用多段连续平滑的样条曲线拟合防护靴的弯曲走向，精准控制曲线的曲率变化与节点过渡，确保整体走向符合柔性构件的自然弯折形态，避免出现生硬的折角与曲率突变，为后续的实体特征生成提供平滑连续的路径基础。在主体结构生成阶段，采用沿引导路径扫掠的核心建模方式，首先绘制符合橡胶靴壁厚要求的环形截面轮廓，将截面轮廓沿预先搭建的螺旋样条路径进行连续扫掠，同时在扫掠过程中通过参数控制实现波纹结构的等距循环排布，每一圈波纹的凸起高度、凹陷深度、过渡圆角都保持统一的参数标准，确保整个波纹结构均匀连续，既还原橡胶防护靴的伸缩弯折特性，也保证曲面的光顺度，避免出现曲面扭曲、破面等建模问题。材质设置阶段针对橡胶材质的特性进行参数调整，赋予模型哑光淡黄绿色的橡胶基础材质，调整材质的粗糙度、漫反射参数还原橡胶表面的半哑光质感，同时通过细微的纹理参数设置模拟橡胶材质表面的细微肌理，让模型视觉效果更贴近真实橡胶防护构件的质感。结构设计上充分考虑橡胶防护靴的功能属性，连续的螺旋波纹结构可以让构件在沿轴线方向实现伸缩、在径向范围内实现多角度弯折，能够适配不同安装位置的形变需求，对内部被防护的构件起到防尘、防异物侵入、缓冲外力的防护作用。建模过程中严格遵循曲面建模的连续性要求，每一段波纹的衔接处都做了G2连续处理，确保整个模型的曲面过渡平滑，既可以用于后续的结构干涉验证、形变模拟，也可以直接用于产品渲染展示、结构优化参考，完整展现了复杂空间螺旋柔性构件的建模思路，通过样条路径与循环扫掠特征的结合，高效完成了看似复杂的连续螺旋形态构建，为同类柔性波纹防护构件的建模提供了清晰的参考逻辑。
