直线加速赛专用改装4G63发动机缸头

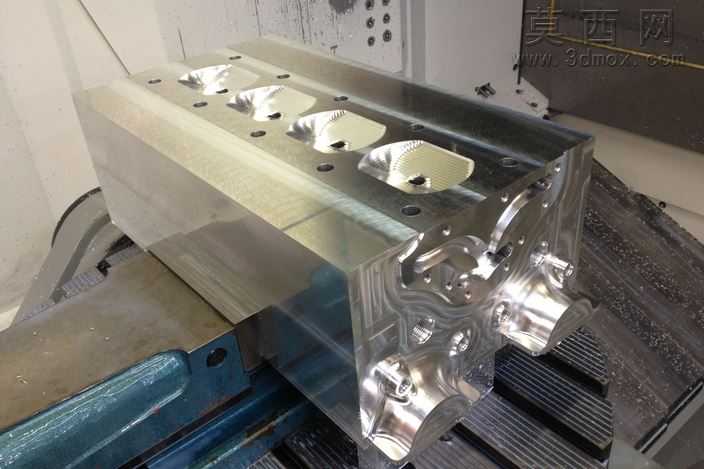

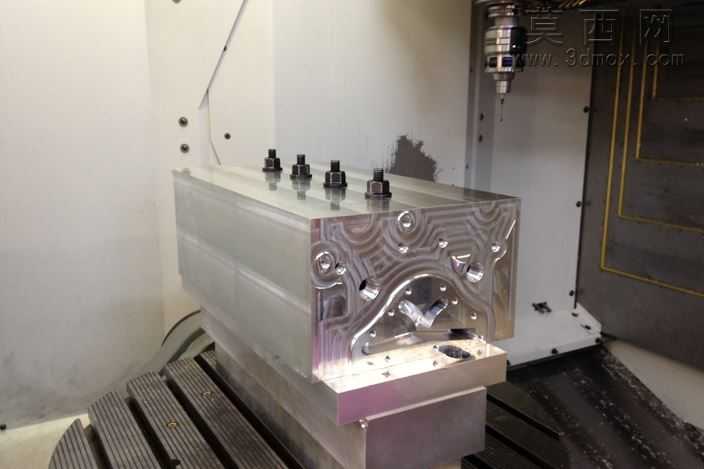

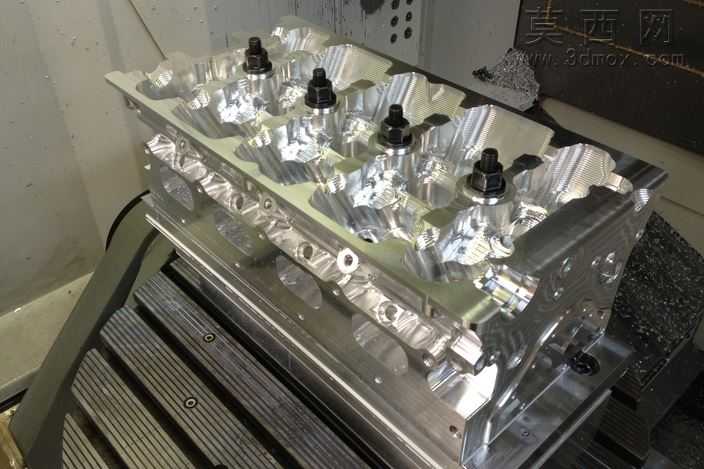

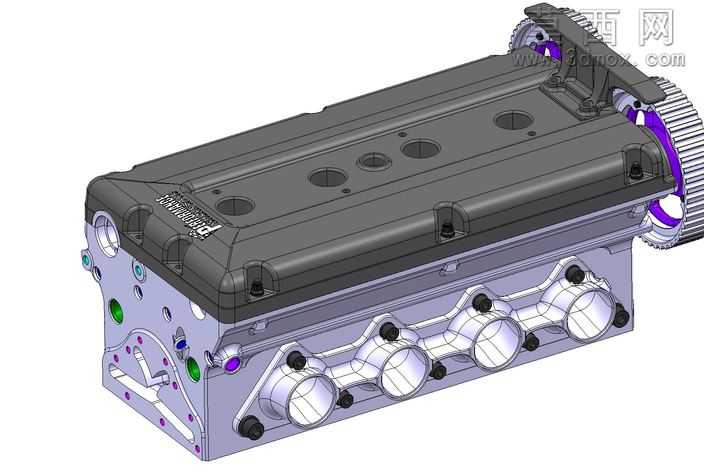

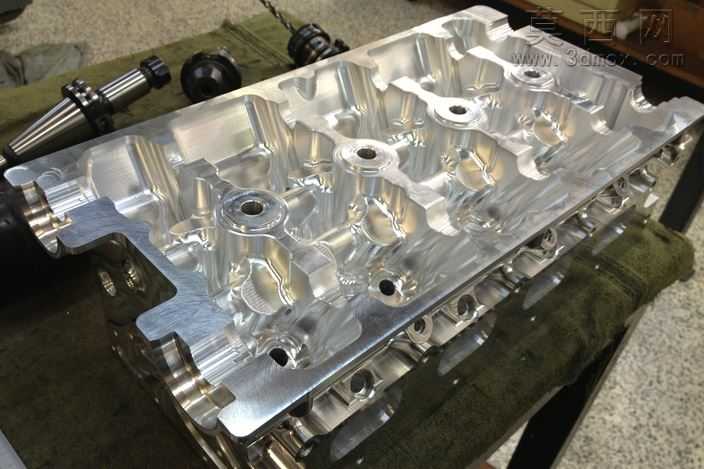

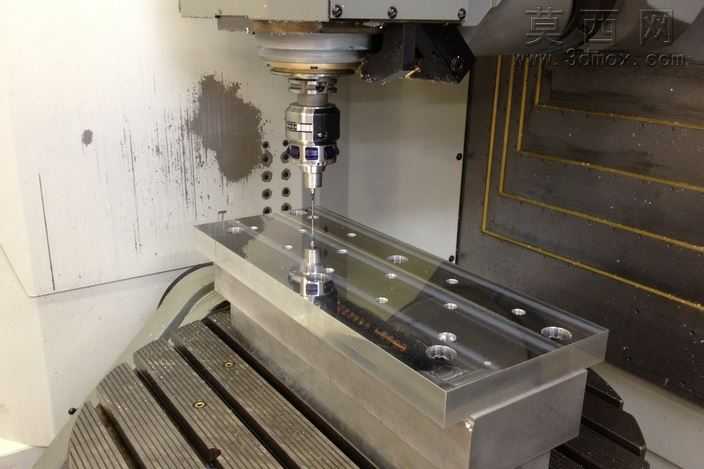

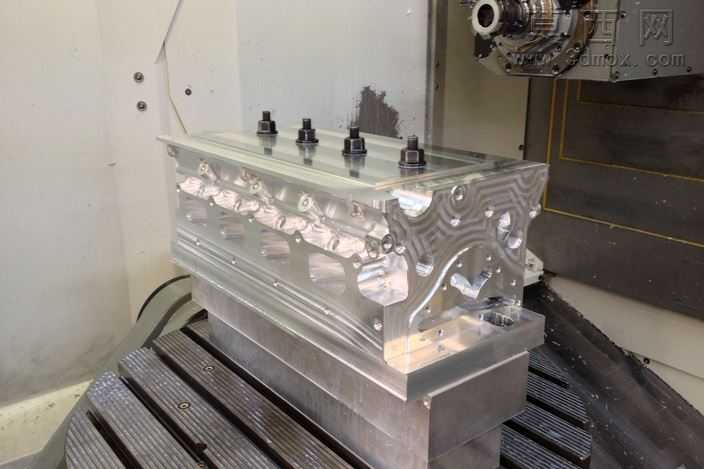

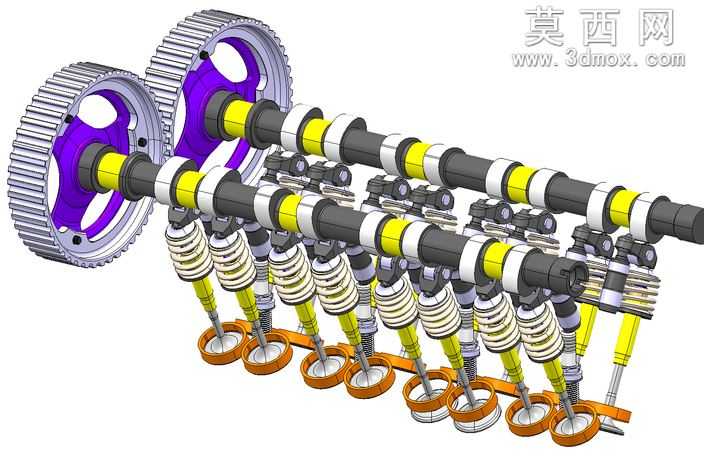

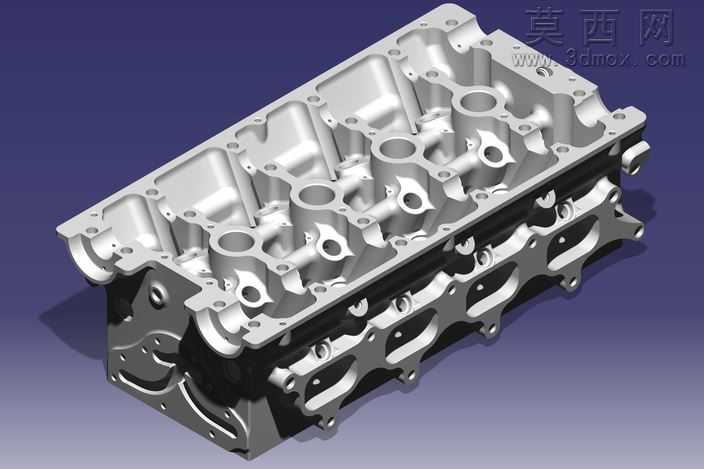

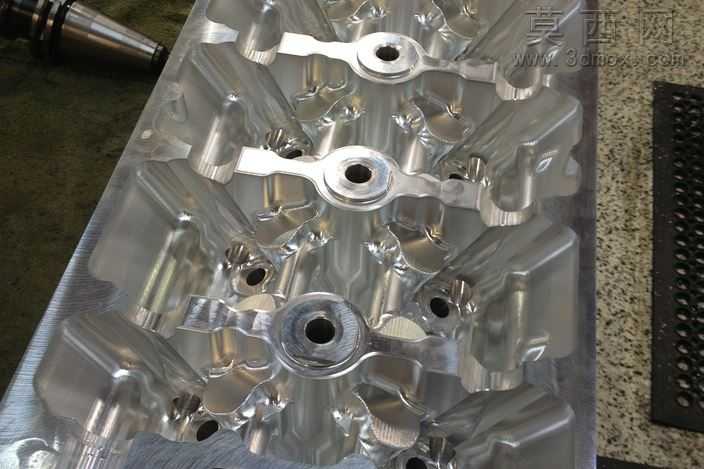

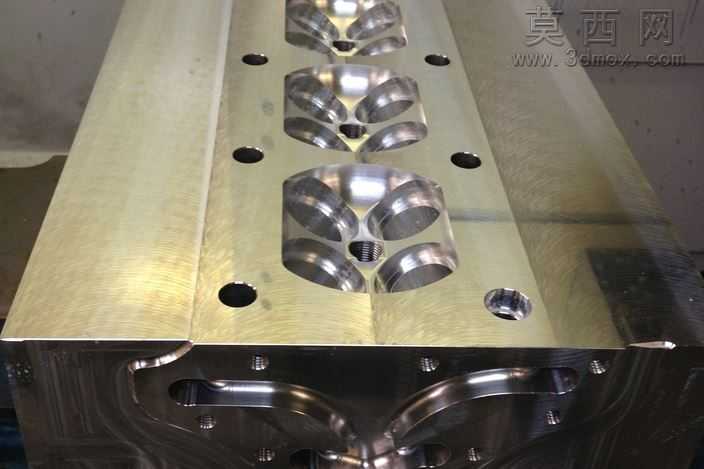

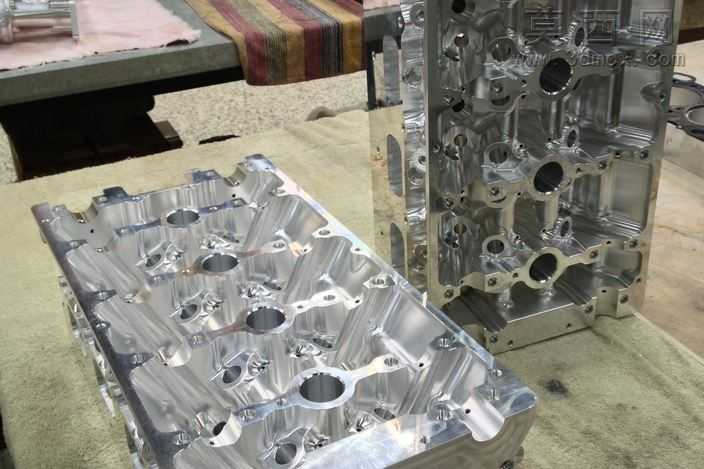

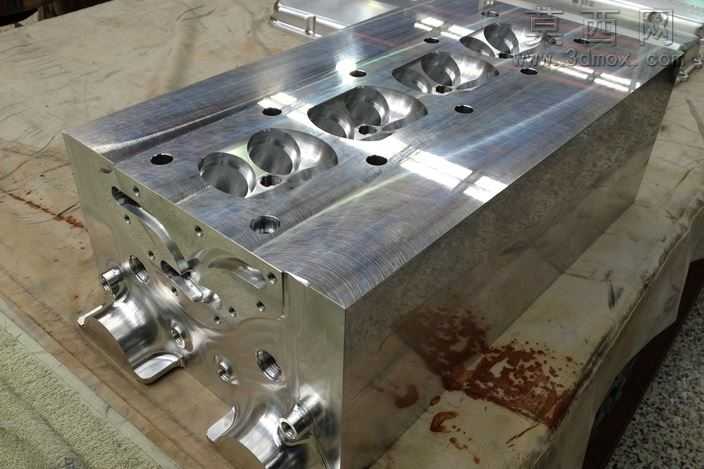

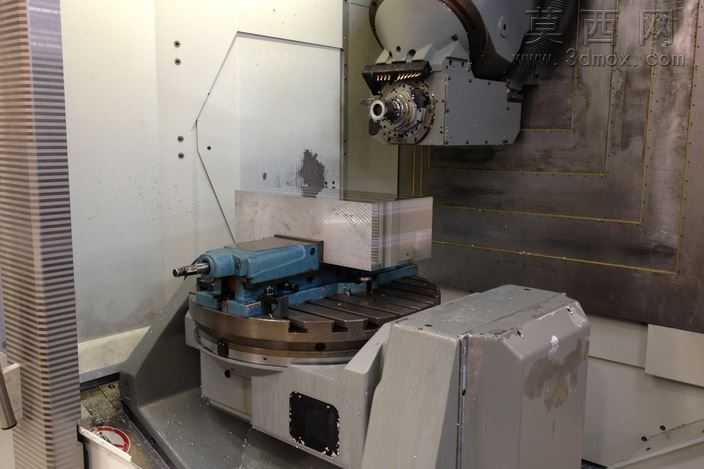

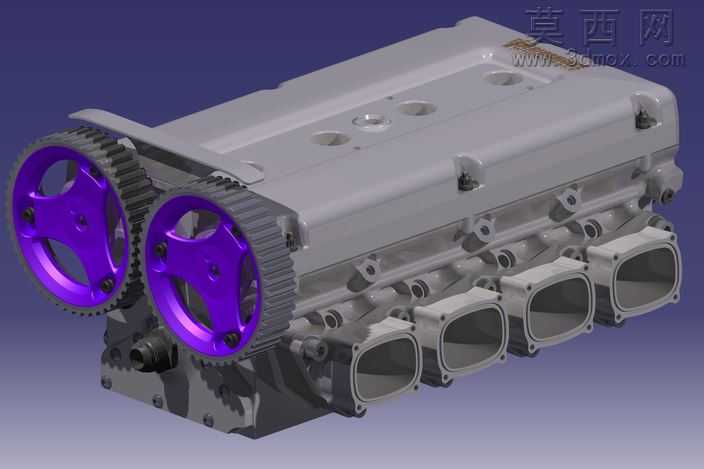

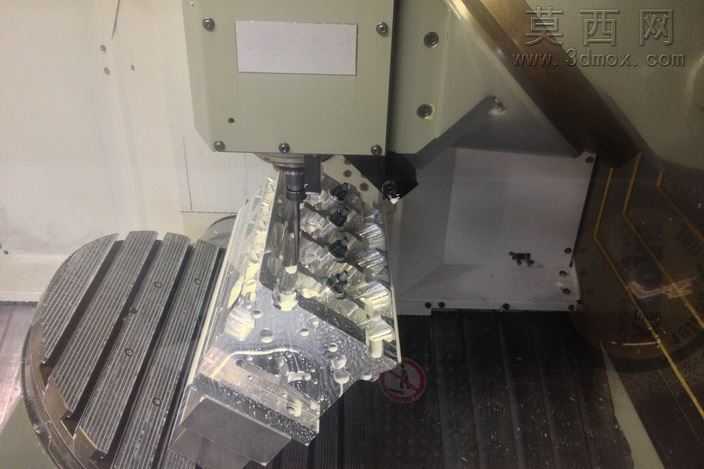

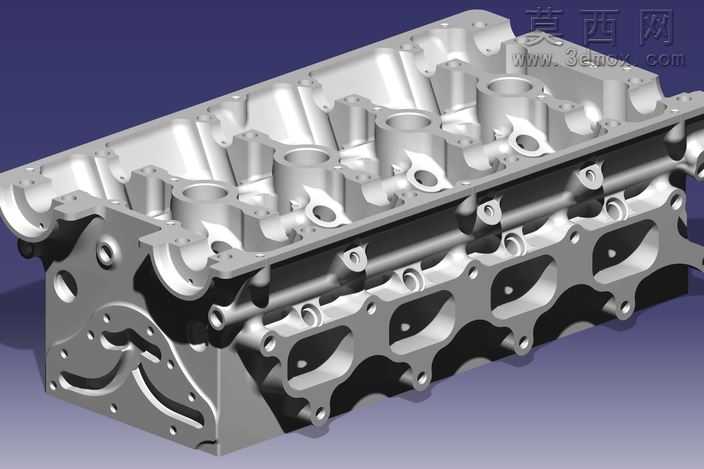

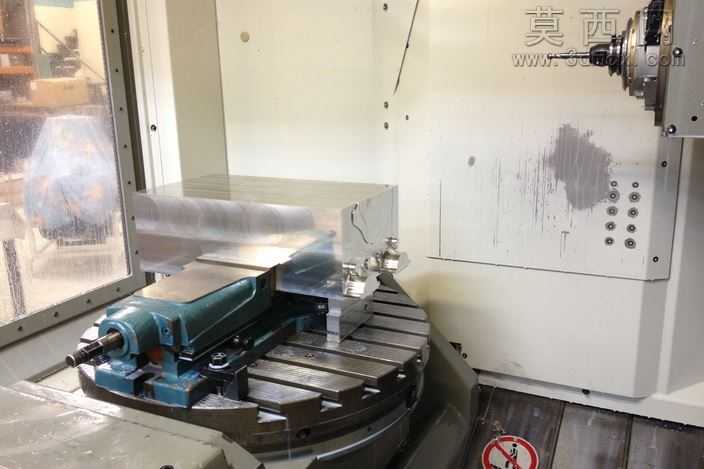

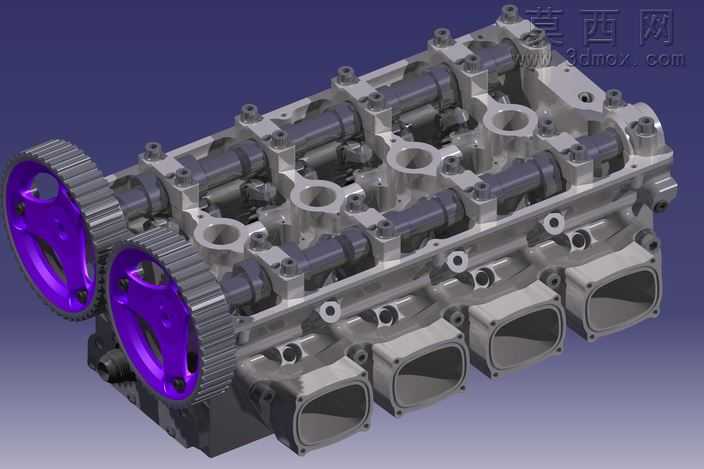

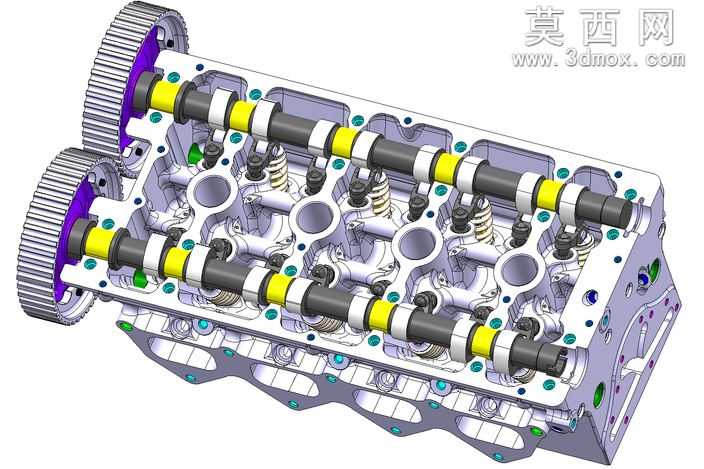

本作品为直线加速赛事专用的改装4G63发动机缸头三维模型，采用逆向工程技术完成实体数据采集后开展正向优化设计，全流程覆盖三维建模、结构优化、NC加工编程全环节，适配大马力直线竞速赛车的极端动力输出需求。建模阶段严格遵循6061T6航空铝坯的加工特性，对缸头基体结构做了针对性强化，摒弃民用版本缸头的冗余水套设计，采用极小水道的轻量化布局，在保证高负荷工况下基础散热能力的同时，大幅提升缸头整体结构刚性，可承受远超原厂设计的爆发缸压。模型完整还原了抬升式进气道的流体优化结构，进排气道内壁做了顺滑过渡的曲面建模处理，可有效降低高转速区间的进气阻力，提升混合气充量效率，匹配大流量喷油与涡轮增压系统的动力升级需求。配气机构部分完整还原了双凸轮轴布置结构、正时传动带轮的齿形细节、气门弹簧座与凸轮轴轴承盖的安装定位结构，所有螺栓孔、冷却通道、润滑油道的位置与尺寸均严格匹配改装后的发动机缸体安装基准，可直接用于后续的加工仿真与装配校验。渲染阶段采用金属材质分层表现，缸头基体赋予磨砂铸铝的材质质感，正时带轮采用高亮紫色阳极氧化的金属材质表现，精准还原改装部件的外观特征，各结构面的倒角、加工纹理均做了细节呈现，清晰区分加工面与非加工面的视觉差异。设计过程中针对赛事使用场景做了多轮结构校验，对缸头螺栓孔周边做了加厚处理，避免高增压工况下的缸垫冲蚀问题，进排气接口的法兰结构做了加强筋设计，可匹配大口径节气门与定制排气歧管的安装需求，整体模型结构完整，细节精度满足数控加工编程、装配干涉检查、赛事动力仿真等多场景使用要求。
