霍顿FJ直列六缸发动机缸头结构模型

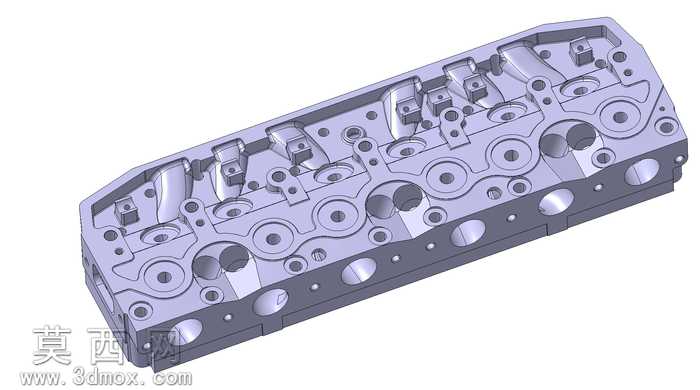

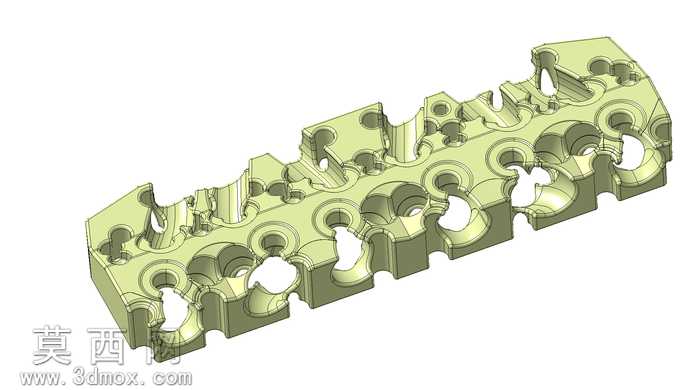

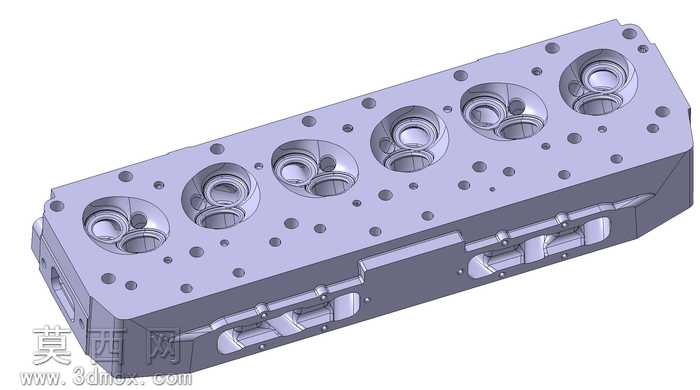

本模型为霍顿FJ直列六缸发动机气缸盖的高精度三维建模成果，建模过程严格遵循直列六缸内燃机缸盖的真实结构逻辑，以实体建模为核心手段，完整还原了缸盖的全部功能结构特征。建模初期先梳理直列六缸缸盖的布局逻辑，按照六个气缸沿直列排布的间距基准，搭建整体长宽高的基础实体框架，保证六个燃烧室对应位置的同轴度与间距公差符合原厂设计规范。针对缸盖表面密布的结构，逐一完成进排气道的曲面构建，通过扫掠、放样等曲面建模命令还原气道的走向弧度与截面变化，保证气道内壁曲面顺滑无折角，还原真实气道的气流流通结构特征；同时完成喷油器安装孔、气门导管孔、火花塞安装位、缸盖螺栓通孔的精准定位与孔特征创建，所有孔位的孔径、深度、沉台结构均按照实物比例还原，保证装配对应关系准确。模型完整还原了缸盖的冷却水道结构，在实体内部构建出连通各气缸周边的冷却腔道，还原冷却液循环的空间结构，同时还原了缸盖表面的加强筋结构、安装凸台、定位销孔等细节特征，所有边角的铸造圆角、加工倒角均按照机械加工工艺要求做了对应处理，避免出现不符合工艺的尖锐直角。材质渲染阶段，为模型赋予了铸铝材质属性，还原铝合金缸盖的金属哑光质感，对加工面做了轻微的高光处理区分铸造面与机加工面的视觉差异，渲染视角选择斜向等轴测视角，可同时观察缸盖的进气侧、排气侧与顶面安装结构，清晰展示各孔位、气道开口、冷却水道开口的布局关系。整个建模过程以结构准确性为核心，所有特征的排布均服务于缸盖的密封、配气、冷却、安装功能，没有冗余的装饰性结构，完整复现了直列六缸缸盖作为发动机核心部件的复杂结构特征，可用于内燃机结构教学、发动机装配模拟、逆向工程参考等场景，模型的结构分层清晰，各特征可单独编辑调整，方便后续做结构优化或适配不同机型的改型设计。
