楔形压紧夹持块结构设计

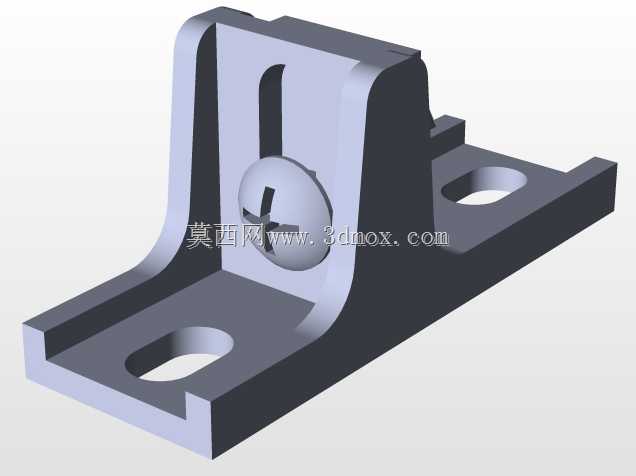

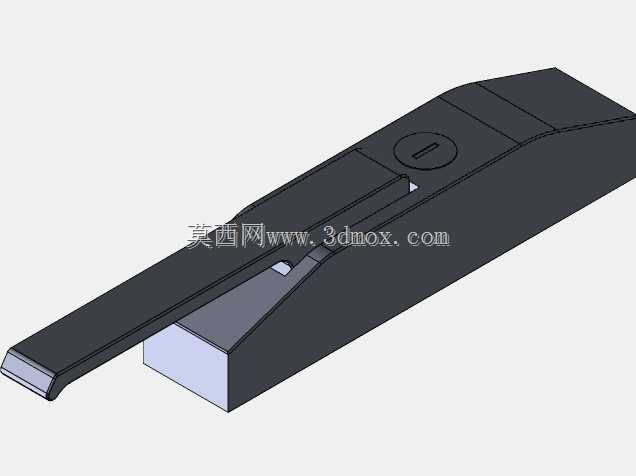

这类楔形压紧块在工装夹具领域的应用十分广泛，不管是小型机加工工位的工件固定，还是自动化装配线的载具压紧，都能看到这类结构的身影。不同于常规的螺栓直接压紧结构，这款压紧块采用了斜面增力的设计逻辑，当外力作用在块体尾部施加向下的压力时，前端的楔形面会顺着安装基座的斜面向前滑移，同时对被压紧工件施加垂直于安装面的正向压力，以及沿斜面方向的辅助锁紧力，能有效避免工件在加工或装配过程中出现窜动。从结构设计来看，块体主体采用一体化的长条形构型，尾部设置了一字型的施力槽，既可以使用一字螺丝刀辅助调整压紧位置，也能适配快速夹钳的压头对接，不需要额外加工复杂的连接结构。块体中部预留了长条形的滑移槽，安装螺栓可以穿过这个槽位固定在基座上，槽位的长度直接决定了压紧块的行程范围，设计时需要根据被压紧工件的厚度公差带调整槽长，保证在工件厚度出现上下偏差时，压紧块依然有足够的调整余量，不会出现压不实或者行程到头无法锁紧的问题。前端的压紧面做了小角度的倒角处理，一方面是避免压紧时锐边刮伤工件表面，另一方面也能在压紧薄型工件时，让压紧力更均匀地分布在接触区域，减少工件局部受压变形的风险。安装边界方面，这类压紧块通常适配T型槽安装基座，块体底部的楔形面角度一般控制在7到12度之间，这个角度区间既可以保证足够的增力比，让操作人员不需要施加太大的外力就能获得足够的压紧力，同时也能实现自锁，当外部施力撤销后，压紧块不会因为设备振动或者工件的反作用力出现松脱。块体的侧面和安装基座的导向槽之间预留了0.1到0.2毫米的配合间隙，既保证滑移过程顺畅无卡滞，也不会因为间隙过大导致压紧时出现偏斜，影响压紧精度。在实际选型使用时，需要注意压紧块的总长度要匹配安装工位的空间，避免块体尾部伸出过长和周边的运动部件发生干涉，同时块体的高度要和基座的支撑面高度匹配，保证压紧时块体处于水平状态，避免出现局部点接触导致压紧力不足。另外，块体的楔形面和底部滑移面都做了平面度要求，一般平面度公差控制在0.05毫米以内，保证滑移过程中接触面受力均匀，不会出现局部磨损过快的问题，延长配件的使用寿命。这类压紧块相比传统的压板结构，占用的安装空间更小，压紧动作更快捷，特别适合在空间紧凑的多工位工装、小型零件加工夹具上使用，不需要额外的铰接结构，零件数量少，维护成本低，在批量生产的工位上能有效降低操作人员的装夹辅助时间，提升生产效率。设计建模过程中，需要重点校验楔形面的角度自锁性能，以及长槽的位置和长度是否满足行程要求，同时要核算压紧时块体的受力情况，保证在额定压紧力下块体不会出现弯曲变形，尤其是长条形的主体结构，截面厚度要满足刚度要求，避免压紧时出现上翘导致前端压不实的问题。
