带多型腔圆形沉槽长方体基座结构件

在非标自动化生产线的物料定位、小型工装承载场景中，这类带多型腔与圆形沉槽的长方体基座是十分常见的结构件，日常多作为小型检测工位的载具底座、轻载执行元件的安装基体使用，适配电子元器件分拣、小型五金件定位装配这类对安装基准精度有一定要求的工位。从实际使用场景来看，这类基座不需要承受大吨位的冲击载荷，更多是承担定位基准、小型元件收纳、相邻部件安装衔接的作用，因此结构设计上优先保证安装面的平面度、各型腔的位置公差，而非过度追求结构强度冗余。

从设计思路层面拆解，整体采用长方体作为主体轮廓，是因为长方体结构的基准面容易加工，在生产线台面上安装时，可直接通过底面与台面贴合，不需要额外加工复杂的定位曲面，能大幅降低后续机加工的装夹难度。主体上开设的两个方形型腔，主要作用是容纳工位上的小型待加工零件、或者收纳装配过程中产生的细小金属碎屑，避免碎屑堆积在安装基准面上导致定位偏移；两个方腔之间预留的小方形通孔，可作为工位气路的走线通道，或者用于安装小型定位销，实现基座与台面的快速定位，减少安装时的调整时间。中间位置的圆形沉槽，是专门为适配圆柱形的检测探头、小型导向轴或者缓冲垫设计的，沉槽的深度可根据安装元件的高度调整，保证安装后元件顶面与基座上表面的高度差符合工位作业要求，避免元件突出过高干涉物料移送，或是凹陷过深导致检测、缓冲功能失效。

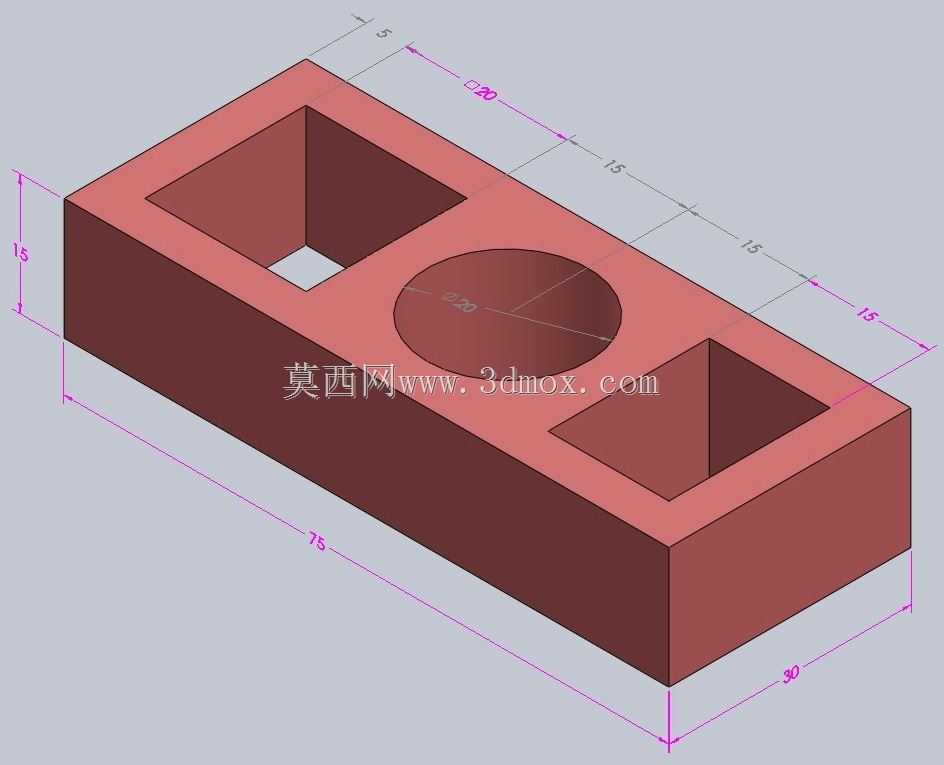

尺寸设计上，整体长度控制在75mm、宽度30mm、高度15mm，属于小型基座范畴，适配桌面级小型自动化设备的安装空间，不会占用过多台面位置；各型腔的位置尺寸均从相邻基准边开始标注，方腔距离侧边的尺寸、圆形沉槽的中心位置尺寸都做了明确的公差约束，加工时可直接通过铣床或者3D打印快速成型，不需要二次换算尺寸。安装边界方面，基座的四个侧边均预留了足够的装夹余量，不管是采用台钳装夹进行机加工，还是在台面上通过侧边的压块固定，都不会干涉到型腔与沉槽的功能区域；底面为完整平面，没有多余的凸起结构，安装时可保证与台面的接触面积足够，不会出现安装倾斜的问题。

从功能特性来看，这种一体化的型腔基座结构，相比拼接式的安装座，减少了零件数量，不需要额外通过螺丝拼接多个部件，避免了拼接间隙带来的定位误差；各型腔的边缘都做了微小的倒角处理，既可以去除加工毛刺，避免操作人员安装时被划伤，也能引导待放置的零件顺利滑入型腔，减少放件时的卡滞问题。日常使用中，这类基座可根据工位需求更换不同的材质，普通工况下采用ABS或者尼龙材质3D打印即可快速制作，成本低、迭代快；如果需要承受一定的摩擦或者轻微载荷，也可采用铝合金材质铣削加工，提升结构的耐磨性与使用寿命。在实际的工位调试过程中，这种结构的基座还可根据现场需求，在侧面额外加工螺纹孔，用于安装小型的光电传感器支架，不需要对整体结构做大幅修改，具备一定的改造灵活性，能适配小批量多品种的生产调试需求。
