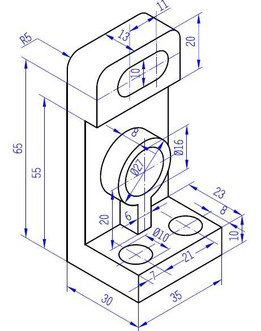

机械结构通用零部件三维设计模型

　　在常规机械结构的设计迭代过程中，这类基础构件的三维建模往往是整套设备设计的起始锚点，很多刚入行的结构工程师容易忽略这类基础件的建模精度，总觉得后续装配可以靠公差补偿，实际在产线装配环节，这类基础件的尺寸偏差往往会导致整套工装的装配累计误差超差，最终需要返工修配，拖慢整个项目的交付周期。从实际应用场景来看，这类构件广泛适配各类中小型自动化设备的机架连接、传动机构的辅助支撑、工装夹具的定位基座等场景，不管是单机自动化设备的改造，还是整条产线的非标设计，都能看到这类基础结构件的身影，它不需要承担极端重载的冲击载荷，也不用在高温腐蚀等特殊工况下长期作业，更多是作为设备结构体系里的基础连接单元，

　　保障各功能模块之间的位置精度保持在设计允许的公差范围内。做这类构件的三维设计时，首先要明确的是安装边界的约束条件，很多工程师建模时只画零件本身的实体结构，忽略了安装时需要预留的操作空间，比如螺栓紧固需要的扳手活动空间、相邻管线的排布避让空间、后期维护时的拆装操作空间，这些内容如果不在建模阶段就考虑到位，等到实际装配时就会出现螺栓没法拧紧、管线和构件干涉、维护时需要拆周边一大堆零件才能触及该构件的问题，反而增加了后期的运维成本。从功能特性上来说，这类构件的结构设计优先考虑的是刚度冗余而非强度冗余，因为它本身不传递大扭矩或者大载荷，更多是维持结构的位置稳定性，所以建模时不需要刻意做轻量化的镂空处理，反而要在连接位做适当的加强筋结构，

　　避免设备长期运行过程中产生的微振动导致构件出现形变，影响整套设备的运行精度。外形尺寸的设计上，要优先适配现有通用型材的安装孔位标准，比如常用的铝型材孔距、标准紧固件的安装孔径，不要随意设计非标准的孔位间距，不然采购和加工环节都需要额外定制，既增加了加工成本，也拉长了零件的供货周期，对于安装面的平面度要求，要在建模时就标注清楚对应的形位公差，不需要追求过高的加工精度，只要满足相邻构件安装时的贴合度要求即可，过高的精度要求只会无端增加加工成本。设计思路上，这类基础构件要尽量做通用化设计，减少特殊结构的定制化内容，比如同一个安装基座可以适配不同规格的传感器安装、不同型号的传动组件固定，这样在后续的设备迭代时，

　　不需要重新开模或者重新加工该构件，只需要调整相邻的功能模块即可，能大幅降低后续系列化产品的设计成本。很多工程师在做这类基础件建模时，容易把结构设计得过于复杂，加很多没必要的曲面或者特殊结构，其实这类工业用基础构件，优先考虑的是加工便利性，尽量采用规则的平面、圆柱面结构，减少五轴加工才能实现的特殊曲面，普通的三轴铣床或者激光切割设备就能完成加工，才能真正降低零件的综合成本。另外在建模时还要考虑表面处理的工艺余量，比如常用的喷塑、镀锌处理，都会在零件表面增加几十微米的涂层厚度，如果建模时完全按照最终装配尺寸做，表面处理之后就会出现安装孔位变小、配合面尺寸超差的问题，这些细节都是实际工程中反复踩过坑才会注意到的点，不是靠书本上的理论知识就能覆盖的。对于这类构件的安装定位设计，要尽量采用销孔定位配合螺栓紧固的方式，不要完全靠螺栓的预紧力来承担定位功能，设备长期运行产生的振动很容易导致螺栓出现微松动，一旦位置偏移，整套设备的运行精度就会受影响，增加定位销之后，哪怕螺栓出现轻微松动，构件的位置也不会出现偏移，能大幅降低设备的日常维护频次。
