多边形柱体插接式连接轴套结构

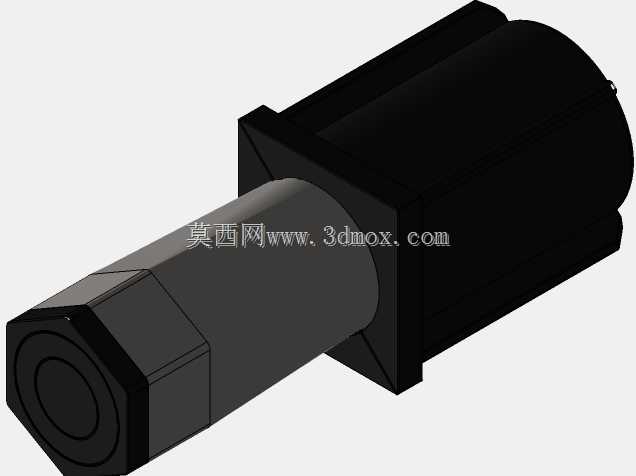

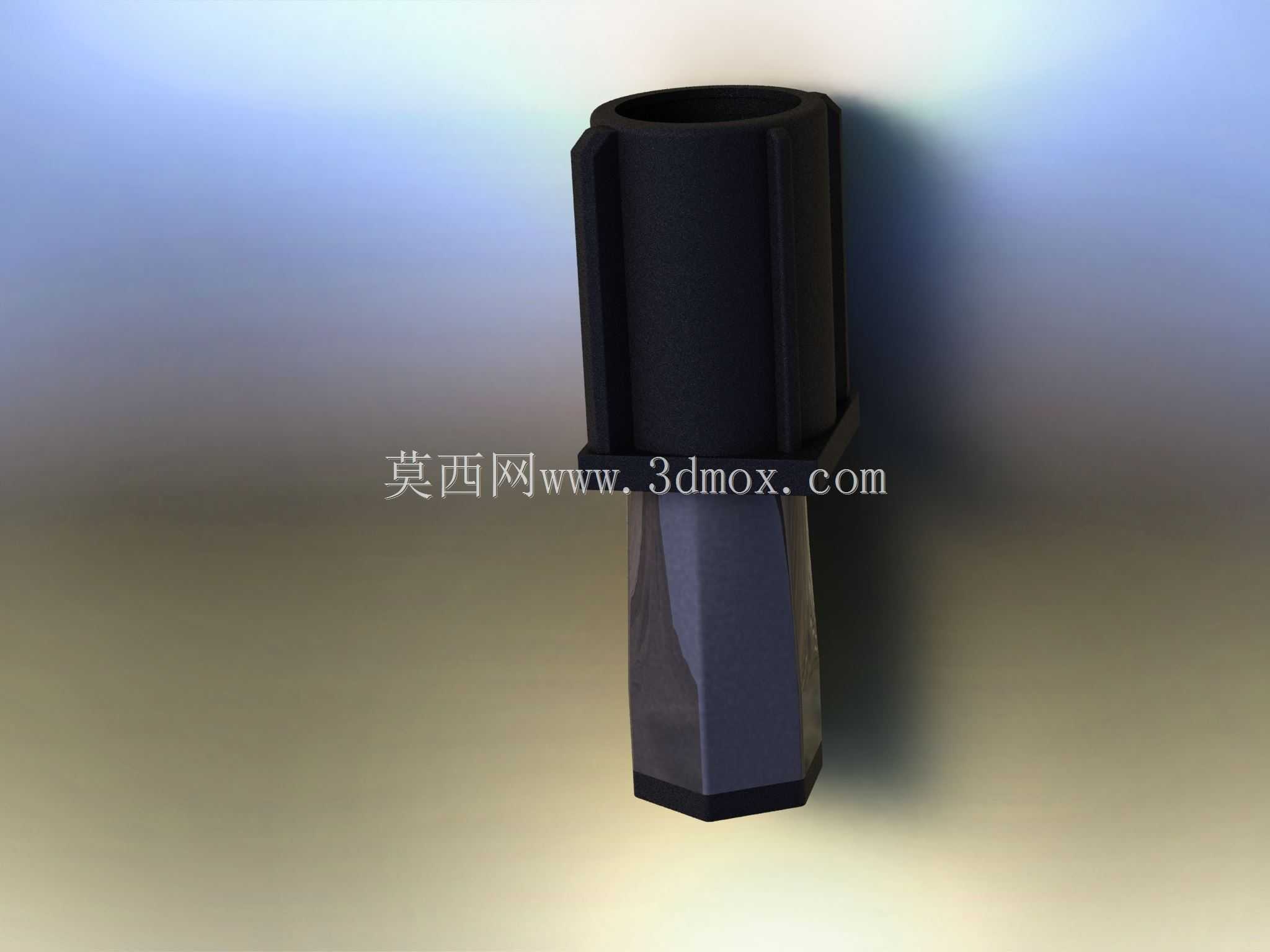

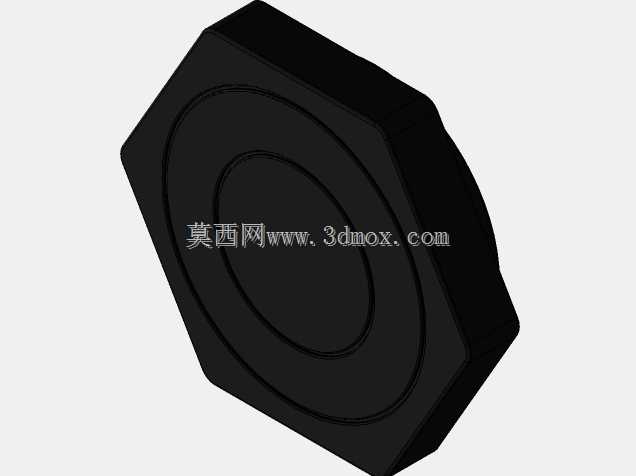

这类插接式轴套结构在轻工装配、小型传动机构里的应用场景十分广泛，日常接触到的手动工具快换接头、小型输送线的杆端对接、模块化展架的立柱连接位，都能见到同逻辑的结构身影。它的核心用途是实现两段不同截面杆件的快速对接，不需要额外的紧固件辅助，依靠自身结构的过盈配合与截面限位，就能传递一定的扭矩与轴向载荷，拆装效率比传统的键连接、螺纹连接高出不少，很适合需要频繁更换杆件端头、快速调整机构长度的作业场景。从功能特性上看，这个零件上半段是带周向防滑筋的圆柱内腔，下半段是外六方的柱体结构，上端的圆柱腔用来承接圆形杆件，外壁的竖向筋条一方面是增加零件自身的结构刚度，避免薄壁结构在压装时出现圆度变形，另一方面也能在压装对接时提供受力点位，方便工装夹持施力，不会因为外壁光滑出现压装打滑的问题。下半段的六方结构是扭矩传递的核心，相比圆柱面的摩擦传扭，六方的平面配合能传递更大的静扭矩，不会在负载突变时出现相对转动，同时六方的截面也具备防呆属性，对接时不需要调整周向角度，只要对准内六方的孔位就能直接插入，降低了现场装配的对位难度。设计思路上，这个零件做了明显的分段等强度优化，上端圆柱段的壁厚和下半段六方段的外接圆壁厚保持一致，避免了截面突变带来的应力集中问题，两段衔接的位置做了一圈凸起的限位挡边，压装时挡边会贴紧对接件的端面，既控制了插入深度，保证两段杆件的对接同轴度，也能分散轴向压装时的应力，不会因为压装力过大导致衔接位置出现开裂。从安装边界来看，上端圆柱腔的内径适配常规的圆形传动杆，压装时的过盈量控制在0.02到0.05毫米之间，既保证连接的紧固性，也不会因为过盈量太大导致腔壁撑裂；下半段六方的对边尺寸公差按照h7级精度控制，和标准内六方孔配合时的间隙不超过0.1毫米，保证传动过程中不会出现明显的晃动。零件的总长度不长，属于紧凑型的对接零件，安装时不需要预留太大的操作空间，哪怕是在狭小的机构腔体内部，也能完成插接装配。实际使用中，这类零件常采用增强尼龙或者硬质橡胶材质注塑成型，自重轻、耐腐蚀，不会像金属轴套那样在频繁拆装时出现咬合锈死的问题，在手动工具、小型自动化设备的轻载传动场景里，维护成本比金属连接件低很多。建模过程中需要重点关注两段内腔的同轴度，要是圆柱腔和六方段的同轴度偏差超过0.1毫米，对接后两段杆件就会出现偏斜，传动时会产生额外的径向力，加速杆件和轴套的磨损；外壁的竖向筋条要做圆角过渡，避免尖角位置出现应力集中，尤其是在注塑成型时，尖角位置容易出现缺料、气泡的缺陷，影响零件的结构强度。下端六方的棱边也要做小倒角处理，一方面是去除加工毛刺，另一方面也能在插入对接孔时起到导向作用，不需要精准对位就能顺利滑入孔位，提升现场装配的效率。
