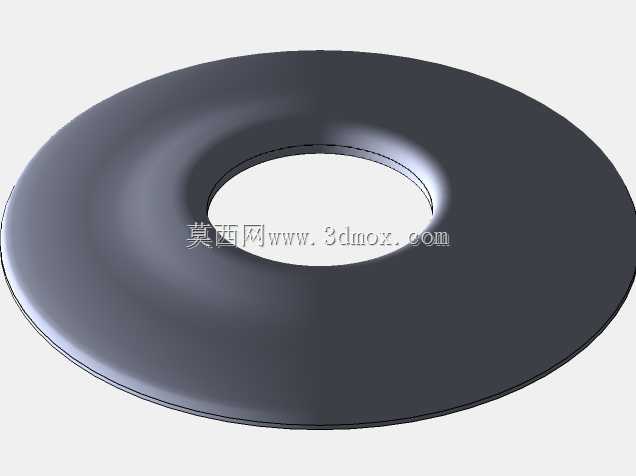

碟形弹性垫圈结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:325588
  • 碟形弹性垫圈结构设计
  • 碟形弹性垫圈结构设计

在重型机械的螺栓连接副、高压阀门的密封预紧结构、轨道交通车辆的悬架缓冲点位,这类碟形环状弹性件的应用十分普遍,它不像平垫圈仅起到分散接触面压力的作用,核心是通过自身轴向受压产生的弹性变形,补偿连接结构长期运行中出现的应力松弛、温度形变带来的预紧力损失,避免螺栓松动、密封面泄漏这类常见的工程故障。从结构设计逻辑来看,这类零件采用中心开孔的薄锥盘构型,相比同体积的圆柱螺旋弹簧,它能在极小的轴向安装空间内提供更大的承载能力,单位变形量对应的载荷输出线性度更可控,适合轴向安装尺寸受限、需要精准控制预紧载荷的装配场景。设计时首先要匹配安装边界:中心开孔直径需要略大于配套螺栓的公称直径,预留足够的装配间隙,避免螺栓穿装时刮蹭零件内孔边缘,同时要保证内孔与螺栓杆的同轴度公差控制在合理范围,防止受压时出现偏载,导致局部应力集中引发零件早期断裂。零件的外径尺寸需要贴合被连接件的接触面尺寸,不能超出被连接件的支撑面范围,否则会出现局部悬空,受压时受力不均,既无法提供稳定的弹性反力,还可能压伤被连接件的表面。锥面的倾角设计是整个零件的核心参数,倾角大小直接决定了载荷-变形曲线的形态,小倾角构型适合需要大变形、低载荷的缓冲场景,大倾角构型则适合小变形、高载荷的预紧场景,设计时需要根据实际工况的预紧力需求、允许的最大轴向压缩量反复校核,确保在额定压缩量下,零件的最大应力处于材料许用应力范围内,同时预留足够的疲劳寿命余量,应对交变载荷下的长期循环压缩。零件的上下两个环形接触面都做了圆滑过渡处理,边缘没有尖锐的直角毛刺,一方面是避免装配时划伤被连接件的涂装层或者密封垫片,另一方面是减少应力集中点,提升零件的抗疲劳性能,毕竟这类弹性件很多时候要承受数千次甚至数万次的交变压缩载荷,边缘的应力集中很容易成为疲劳裂纹的起始点。在实际选型应用中,这类零件经常会采用多片叠合或者对合的组合使用方式:叠合安装时,总载荷能力随叠合片数成倍提升,适合重载预紧场景;对合安装时,总变形量随对合组数成倍提升,适合需要大行程缓冲的场景,单零件的尺寸一致性就显得尤为重要,同批次零件的自由高度、锥角偏差必须控制在极小的公差范围内,否则组合使用时会出现各片受力不均的问题,提前失效。在法兰密封连接场景中,这类弹性件安装在螺母与法兰面之间,当管道内介质温度升高,法兰、螺栓出现不同程度的热膨胀差时,它能通过自身的弹性变形补偿这个差值,始终保持密封面有足够的压紧力,避免温度循环变化后出现密封泄漏;在冲压设备的模架连接点位,它能缓冲冲压瞬间的冲击载荷,减少螺栓受到的刚性冲击,延长连接螺栓的使用寿命;在风电设备的塔筒连接副中,这类高承载的弹性垫圈能抵御强风带来的交变振动,避免塔筒连接螺栓出现松动脱落的重大安全隐患。设计建模过程中,需要重点关注锥面与上下端面的过渡圆角,这个圆角的尺寸不能随意设定,圆角过小会导致热处理时出现应力集中,增加淬火开裂的风险,圆角过大则会减小有效支撑接触面积,导致接触面压应力过高,压伤配套的连接件表面。零件的厚度公差需要严格控制,厚度偏差直接影响零件的刚度,同规格零件如果厚度偏差过大,相同压缩量下的载荷输出偏差会超出设计允许范围,直接影响整个连接结构的预紧可靠性。
