穿板式管路快接接头三维结构

项目分类:3D模型 发布时间:2021-10-16 ID:325593
  • 穿板式管路快接接头三维结构
  • 穿板式管路快接接头三维结构
  • 穿板式管路快接接头三维结构
  • 穿板式管路快接接头三维结构

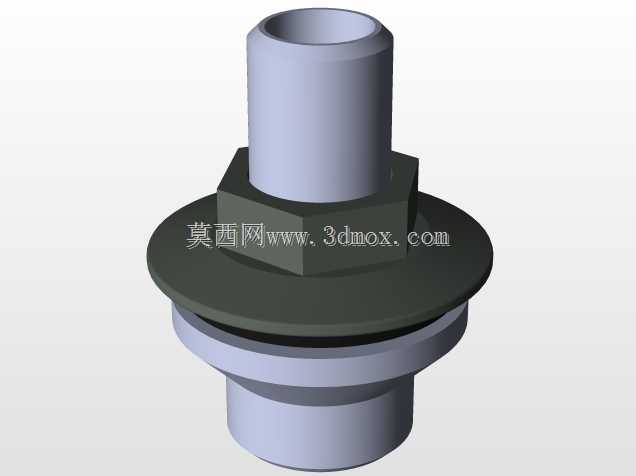

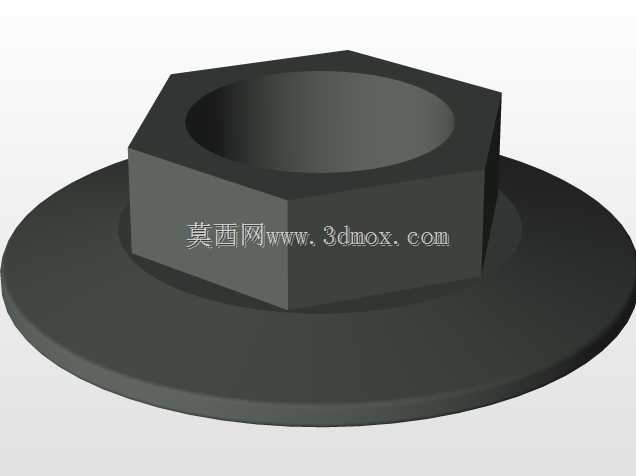

这类穿板式接头主要用在箱体、设备面板、舱壁这类需要分隔两侧空间的管路布设场景里,比如液压站的油箱面板、气动设备的柜体隔板、净水设备的机箱侧壁,都能见到这类结构的身影,核心作用是在不破坏隔板密封性能的前提下,实现两侧管路的连通,同时保证连接位置的固定强度,避免管路拉扯造成的松动泄漏。从结构设计上看,中间的六角凸台是安装时的受力位,不管是用开口扳手还是活动扳手,都能稳稳卡住这个位置施加扭矩,不会因为拧动锁紧螺母的时候整个接头跟着打转,这也是这类接头和普通直通接头最明显的结构区别。六角台下方的圆盘形法兰面是安装定位面,安装的时候这个面会贴紧隔板的一侧,配合另一侧的锁紧螺母,就能把整个接头牢牢夹在隔板上,法兰面的直径比安装孔大出足够的余量,就算安装孔有小范围的公差偏差,也不会出现接头从孔里滑脱的问题。上下两段的圆柱插管是和管路连接的部位,尺寸是按照常用的软管、硬管适配规格设计的,插管根部的台阶是管路插入的限位位,管路插到底之后刚好顶在台阶上,能保证插入深度一致,避免因为插入深度不够造成的管路脱开或者通径缩径问题。中间法兰和六角台之间预留的密封件安装槽,是用来放置橡胶密封圈的,安装的时候密封圈被压在法兰面和隔板之间,能完全填充接触面的微小缝隙,就算两侧存在压力差,也不会出现介质从安装孔缝隙渗漏的情况,这个槽的深度和宽度是按照标准O型圈的压缩比设计的,既不会因为压缩量太大造成密封圈永久变形失效,也不会因为压缩量不够起不到密封作用。安装边界上,这类接头对安装隔板的厚度有一定适配范围,从几毫米的薄钣金面板到十几毫米的塑料箱体壁都能适配,只要在隔板上开出对应直径的安装通孔,把接头从一侧穿过去,在另一侧套上密封垫拧上锁紧螺母,就能完成固定,不需要在隔板上做额外的螺纹加工,对安装现场的加工要求很低,就算是没有专业攻丝设备的场景,也能顺利完成安装。实际使用的时候,这类接头的通径和两端插管的外径是匹配的,内部流道没有突然的变径或者直角转弯,介质流过的时候阻力很小,不会造成明显的压力损失,不管是走压缩空气、压力水还是低压液压油,都能保持稳定的流通效率。结构上没有多余的复杂零件,整体是一体化加工出来的,没有拼接焊缝或者组装缝隙,长期受压力冲击也不会出现结构开裂的问题,日常维护的时候只需要检查外侧的密封件有没有老化,不需要对接头本身做拆解维护,运维成本很低。建模的时候要注意几个关键尺寸的公差配合:六角台的对边尺寸要符合标准扳手的开口尺寸,不然现场安装的时候会找不到合适的扳手;法兰面的平面度要控制在合理范围内,不然就算装了密封圈,也会因为接触面不平出现渗漏;插管的外径公差要和适配的管路内径公差匹配,太松会漏,太紧会造成管路装配困难甚至插裂;密封槽的尺寸要严格对应选用的O型圈规格,槽口的倒角要做光滑处理,避免安装的时候割伤密封圈。这类接头在选型的时候,首先要确认适配的管路外径,再确认安装隔板的最大厚度,还要确认过流介质的特性和工作压力范围,选对应材质的型号,比如走腐蚀性介质就要选耐蚀材质,走高压介质就要选强度更高的材质,而这个三维模型完整还原了这类接头的所有结构细节,不管是做设备的管路布局设计,还是做安装干涉检查,都能直接调用,不需要再重新绘制结构,能节省不少建模的时间。
