钣金折弯式安装固定卡扣结构

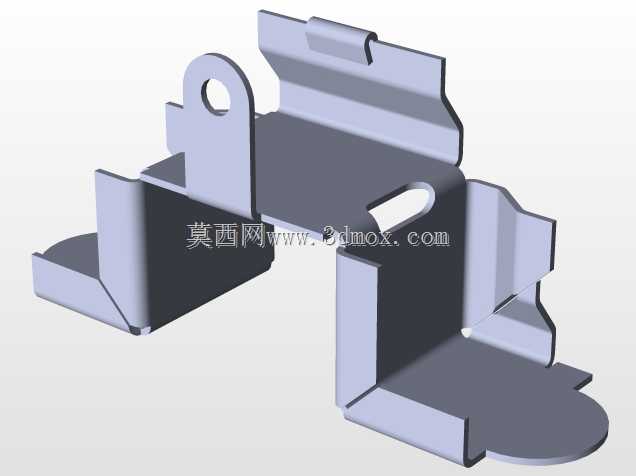

这类钣金卡扣常应用在电气柜内部线束排布、小型设备壳体内部元器件限位、汽车内饰板辅助固定等场景，日常做结构设计时，这类小件往往容易被忽略，但实际装配时的适配性直接影响整机的装配效率与后期维护的便捷性。从结构形态来看，该零件采用单张钣金板材经多道折弯、冲压工序成型，没有额外的焊接、拼接结构，一体成型的工艺路线能有效控制单件生产成本，适合批量冲压生产，材料选用常规冷轧钢板即可，表面可根据使用场景做镀锌、喷塑处理，应对常规室内环境的防锈需求。零件上预留的带孔挂耳是核心安装定位结构，设计时这个挂耳的孔径需要匹配对应规格的自攻螺丝或者标准螺栓，孔位到折弯边的距离要预留足够的螺丝安装操作空间，避免装配时螺丝刀或者套筒无法垂直对位，实际建模时这个位置的折弯内R角要匹配所选板材的厚度，通常1mm厚度的冷轧板折弯内R取0.5到1mm即可，过大的R角会导致安装面贴合不严，过小则容易在折弯处产生应力集中开裂的风险。零件两侧的折边形成了半包围的卡槽结构，卡槽的内净尺寸需要严格匹配被固定件的外形尺寸，通常单边预留0.1到0.2mm的装配间隙，既保证被固定件可以顺利卡入，又不会因为间隙过大产生晃动异响，卡槽边缘的冲压缺口是为了避让被固定件上的凸起结构，避免装配时产生干涉，这类缺口的位置尺寸需要在建模阶段和被固定件做装配干涉检查，尤其是多工位级进模生产时，缺口的冲裁工位排布要考虑料带的送料强度，避免料带在冲压过程中产生变形影响零件精度。零件底部的承托折边承担被固定件的竖向载荷，折边的折弯高度需要覆盖被固定件底部至少三分之二的接触面积，防止长期受力后折边产生塑性变形导致固定失效，端部的圆弧过渡结构一是为了去除冲压后的锐边，避免装配时划伤操作人员或者损坏相邻的线束、绝缘件，二是可以在卡入被固定件时起到导向作用，降低装配对位的难度。从安装边界来看，该零件整体占用的安装空间较小，适合在设备内部狭窄空间内布置，安装时仅需通过挂耳处的单颗螺丝即可完成固定，相比传统的双孔固定支架，能减少一半的螺丝装配工时，在批量整机装配时能有效提升产线的装配效率。设计这类钣金卡扣时，还要重点考虑折弯工序的工艺可行性，所有折弯边的方向要尽量适配常规折弯机的操作顺序，避免出现需要多次翻面装夹才能完成的折弯结构，否则会大幅提升单件的加工成本，同时所有的冲裁边缘都要做去毛刺处理，尤其是和被固定件接触的卡槽内壁，过大的毛刺会导致卡入阻力过大，甚至刮伤被固定件的表面涂层。在实际选型应用时，如果是用于振动较大的设备场景，比如工程机械、移动设备上的固定，可以适当增加板材厚度，或者在卡槽内壁粘贴减震泡棉，既可以提升卡扣的结构强度，也能消除振动产生的异响，挂耳处的安装孔如果需要频繁拆卸维护，可以在孔位压装标准压铆螺母，避免多次拆装后螺丝孔滑牙，提升零件的复用性。建模过程中，这类钣金件要优先使用钣金模块进行建模，准确设置板材厚度、折弯系数、K因子等参数，保证后期展开的下料尺寸准确，减少试模阶段的材料浪费，所有的折弯止裂槽尺寸要匹配冲压工艺要求，避免折弯时出现材料撕裂的问题。
