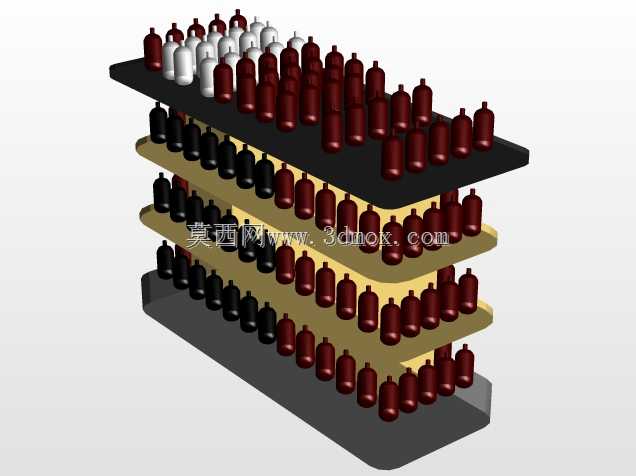

多层堆叠式圆柱工件周转承载料架

这款多层承载料架的设计初衷，是解决中小尺寸圆柱类工件在车间工序间流转、线边暂存过程中的磕碰、混料、清点效率低的问题，目前在五金加工、表面处理、成品包装工段的适配性表现突出。从结构逻辑来看，整体采用分层堆叠的框架形式，每层承托板都做了对应圆柱工件外形的定位沉孔，工件插入孔位后可保持直立状态，避免相邻工件之间发生外壁刮擦，尤其是针对做了表面喷涂、阳极氧化处理的圆柱类零件，直立放置能最大程度减少接触面的压痕与涂层损伤，这点在实际产线验证中，相比传统平铺周转箱的不良率能降低近四成。

层与层之间采用定位凸台与凹槽的配合结构，堆叠时不需要额外的锁附件，依靠自重与凹凸配合就能实现层间限位，不会发生横向滑移，单组料架满载后可堆叠至五层，适配常规液压叉车的叉取高度，也能匹配标准仓储货架的层间净高，不需要额外改造现有仓储设施。每层承托板的边缘做了15mm高的围边，一方面是防止工件在转运颠簸时从板边滑落，另一方面围边的顶面做了倒角处理，堆叠时能快速引导上层料架对位，减少人工对位的调整时间，一线操作工人不需要刻意对齐就能完成堆叠作业，降低操作门槛。

从尺寸边界来看，单块承托板的长宽尺寸适配1200*800mm的标准托盘尺寸，单组满载后的总高度控制在1200mm以内，符合人体工程学的取件高度，工人站立状态下不需要过度弯腰或者抬手就能取放最上层与最下层的工件，减少长时间作业的疲劳感。承托板上的定位孔采用矩阵式排布，孔间距根据对应圆柱工件的最大外径预留了3mm的操作间隙，方便工人带手套作业时取放工件，不会出现手指卡滞的情况，同时孔位排布的密度经过测算，在保证结构强度的前提下最大化单块板的承载量，单块板可承载同规格圆柱工件80件，五层满载总重量控制在200kg以内，适配大多数轻型周转车的载重上限。

料架的底层采用整体式底座设计，底座底部预留了100mm高的叉取空间，可适配手动液压车、电动堆高车的叉齿厚度，不需要额外配置托盘就能直接叉运转运，减少了托盘的占用与周转环节。底座的四个角做了圆弧过渡，避免转运过程中磕碰车间人员或者设备柜体，所有外露的棱边都做了R2的圆角处理，没有尖锐的毛刺边，符合车间作业的安全规范。

在功能适配性上，这款料架不仅可以用于圆柱类工件的周转暂存，也可直接作为喷涂挂具的承载架使用，工件直立放置在孔位上时，外壁无遮挡，喷涂过程中漆雾可以均匀附着在工件表面，不需要二次装夹，能直接从机加工工段流转到喷涂工段，减少重复装夹的辅助时间。每层承托板采用镂空减重设计，在保证承托强度的前提下降低了料架自身的重量，空架堆叠时五层总重量不超过25kg，单人就能完成空架的搬运与堆叠，不需要借助起重设备。

设计过程中针对料架的受力情况做了针对性的强化，每层承托板的底部都设置了纵横交错的加强筋，加强筋的高度为20mm，在满载状态下承托板的中部挠度不超过1mm，不会因为长期承重出现板体下弯变形的情况，层间的定位配合面做了耐磨处理，经过上千次堆叠插拔后配合间隙仍能控制在0.5mm以内，不会出现松垮晃动的问题。料架的整体结构没有易损的小零件，不需要定期维护更换配件，日常清洁只需要用压缩空气吹扫或者高压水枪冲洗即可，适配车间的常规清洁方式，不会因为清洁残留的切削液、清洗剂出现锈蚀问题。
