机柜通风百叶窗式防尘散热盖板

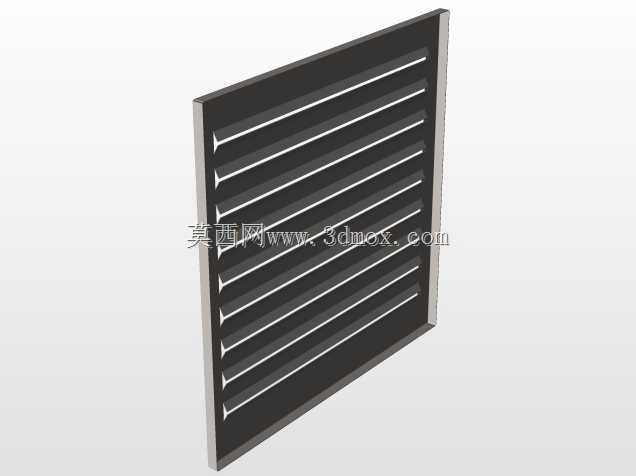

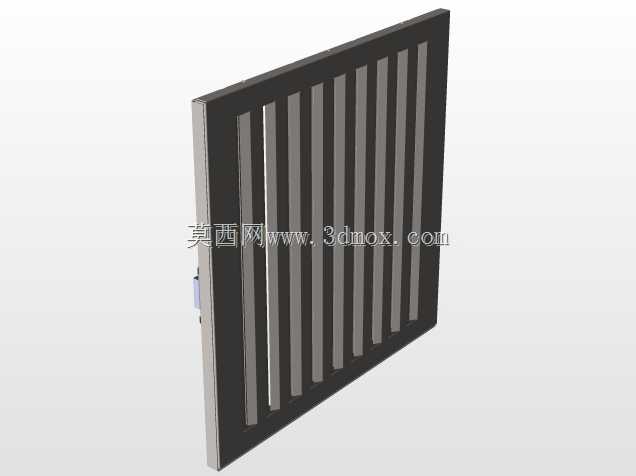

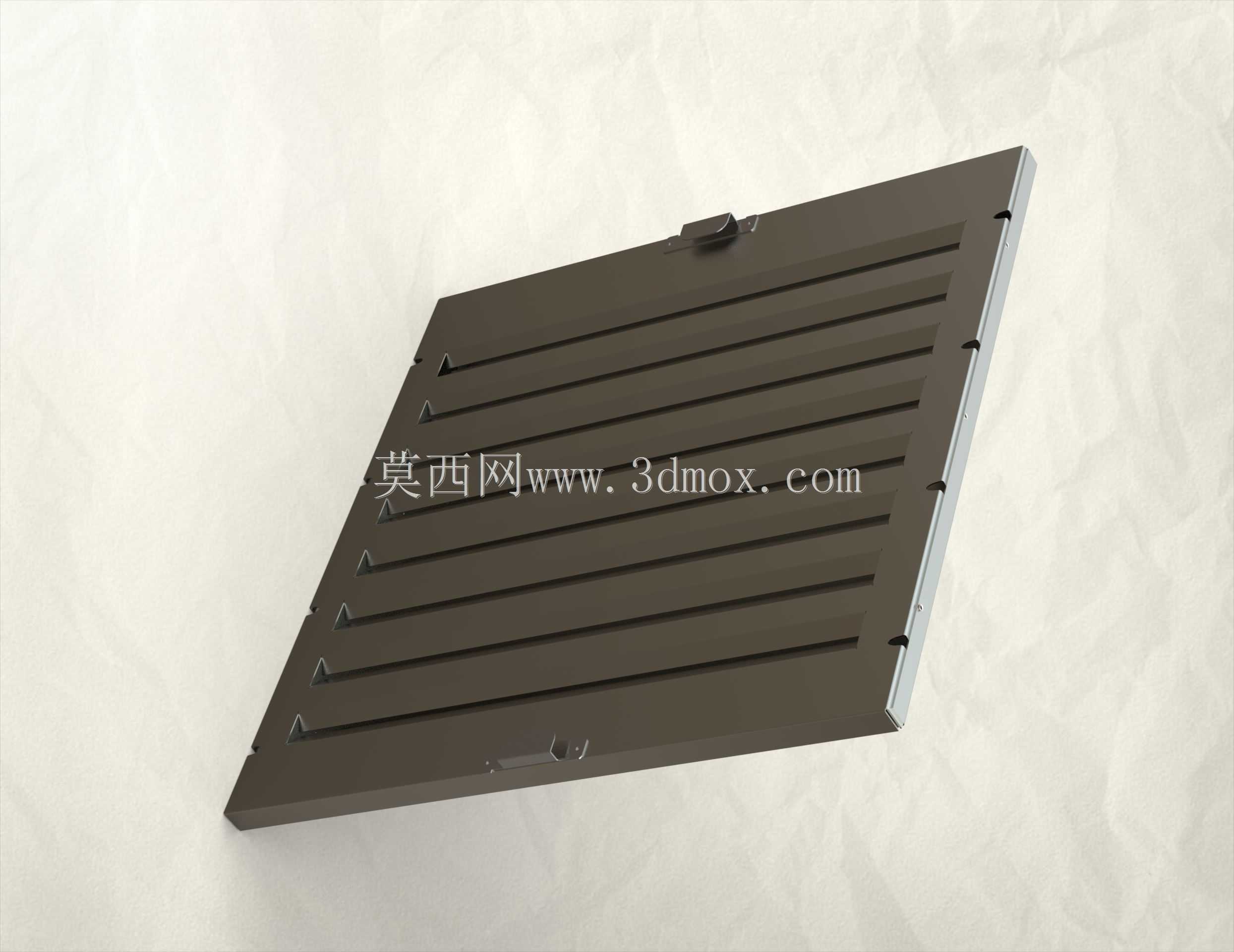

这款百叶窗式通风盖板是电气机柜、户外设备柜体散热通风系统的核心配套部件，日常在工业控制柜、通讯基站机柜、户外储能柜体、自动化设备电控箱的侧部或顶部安装场景中十分常见，核心作用是在保障柜体内部与外部空气流通换热的同时，阻挡外界大尺寸杂物、飞溅水滴、絮状灰尘直接进入柜体内部，避免内部电气元件积灰受潮引发短路、散热效率下降等故障。从结构设计来看，盖板整体采用方形平板式结构，主体板面冲压成型多道平行排布的斜向百叶窗叶片，每道叶片的倾斜角度经过反复校核，既保证通风通道的有效过流面积满足散热风量要求，又能通过叶片的斜向遮挡结构，让垂直下落的水滴、正面飞溅的液体顺着叶片斜面导流到盖板外侧，不会直接灌入柜体内部。叶片之间的间距设置兼顾了通风效率与防护等级要求，不会因为间距过小导致风阻过大增加散热风机的负载，也不会因为间距过大失去对大尺寸异物的阻挡作用。盖板的侧边预留了均匀分布的安装固定点位，适配标准机柜的安装孔位排布，安装时可通过卡扣或者螺丝直接固定在柜体预设的通风开口位置，不需要额外做复杂的适配加工，安装边界完全匹配常规电控柜的标准通风开口尺寸，安装完成后盖板外表面与柜体外表面基本齐平，不会突出柜体表面占用额外的外部安装空间，也不会在柜体外侧形成容易积灰的凸起死角。盖板上部设置的小型卡扣结构，是为了配合柜体内部的防尘过滤棉安装使用，日常维护时不需要完全拆下整个盖板，只需要解开卡扣就可以快速更换内部的过滤棉，大幅缩短运维人员的日常维护时长。从实际使用的工况适配角度，这款盖板的结构强度经过校核，能够承受户外柜体常见的风压冲击，不会因为户外大风或者设备运行时的长期振动出现叶片变形、盖板脱落的问题，百叶叶片的冲压边缘做了钝化处理，安装和维护过程中不会划伤操作人员的手部。在散热路径设计上，盖板的百叶通道走向配合柜体内部的散热风机风向，能够让内部的热空气顺着叶片倾斜方向快速排出，减少气流在通风口处形成的紊流，提升整体换热效率，同时外部的冷空气进入柜体时，会先经过百叶叶片的初步遮挡，再透过内部的过滤棉进入柜体腔室，两级防护结构既保障了进气清洁度，又不会过度提升进风阻力。针对不同柜体的防护需求，这款盖板的结构可以灵活调整百叶的倾斜角度与叶片重叠量，如果是高湿度户外使用场景，可以适当加大叶片的倾斜角度、增加叶片之间的重叠尺寸，提升防水溅的能力；如果是室内无尘车间使用的柜体，可以适当缩小叶片倾斜角度，提升通风过流面积，进一步降低风阻。盖板的整体厚度控制在较薄的尺寸范围内，不会占用柜体内部的有效安装空间，不会和柜体内部靠近侧壁安装的电气元件、走线槽产生干涉，设计时已经充分考虑了常规电控柜的侧壁安全安装距离，只要按照标准开孔尺寸预留安装位置，就不会出现装配干涉的问题。
