工业设备用立式定位锁紧销轴结构

在自动化产线的工装夹具定位、重型设备的模块快换连接场景里，这类立式带法兰边的销轴构件是承担定位与载荷传递的核心小件，很多一线结构设计人员做快换工装、治具模组的时候，往往会忽略这类销轴的细节设计，最后出现定位间隙过大、锁紧后窜动、拆装卡滞的问题。从实际使用场景来看，这类销轴主要用在需要频繁拆装的设备模块对接处，比如焊接工装的工件定位座、物流分拣线的模组快换接口、机床夹具的工件定位基准端，它不需要额外的复杂紧固件，依靠自身的法兰边做轴向限位，上部的扁位结构可以配合锁紧件做周向防转，下部的带棱筋柱体插入对应安装孔后，既能保证同轴度定位精度，又能传递一定的径向扭矩，避免对接模块在设备运行中出现相对转动。

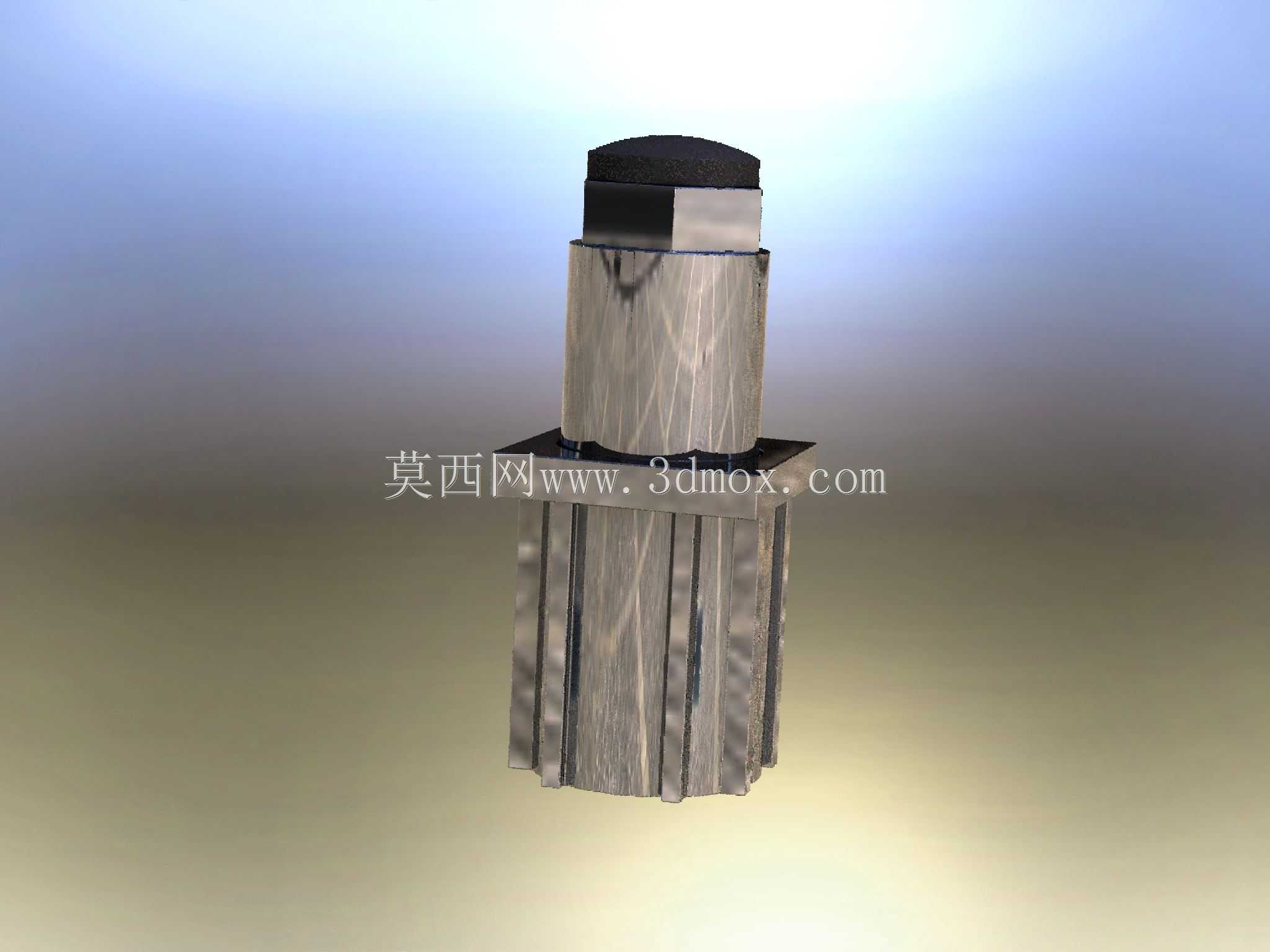

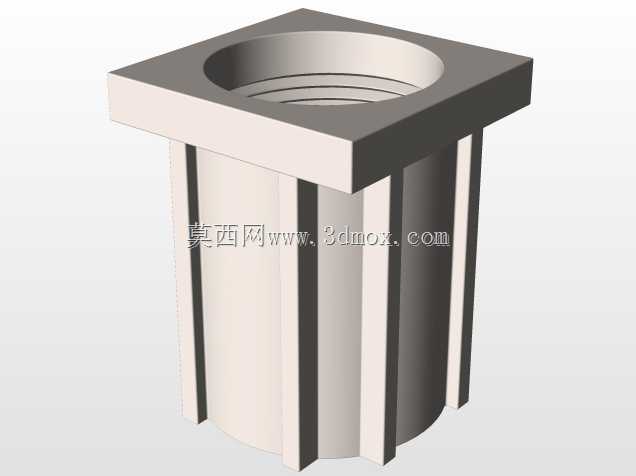

从设计思路上看，这个构件做了三段式的结构划分：最顶端的扁方头是拆装受力位，现场操作人员可以用扳手卡持这个位置完成销轴的插拔与锁紧对位，扁方的厚度尺寸是按照常用开口扳手的卡口尺寸做的匹配，不需要定制专用工具就能完成拆装；中间的法兰凸缘是轴向定位基准面，这个面的平面度直接决定了两个对接模块的贴合间隙，设计的时候这个面的粗糙度要控制在Ra1.6以内，避免贴合面出现缝隙导致定位偏移，法兰的外径比下部柱体大出的尺寸，刚好覆盖安装孔的倒角区域，不会出现应力集中在孔口的问题；下部的柱体做了等距分布的轴向棱筋，这个结构不是为了减重，而是为了减少柱体和安装孔的接触面积，传统光轴销轴在长时间使用后，孔内积尘、积油污会导致插拔阻力极大，棱筋结构把面接触改成了线接触，即使孔内有少量杂物，也不会出现销轴卡滞拔不出来的情况，同时棱筋的凸起方向和插拔方向一致，不会影响径向的定位精度。

关于安装边界的尺寸匹配，这类销轴的下部柱体和安装孔的配合公差一般选H7/h6的间隙配合，间隙控制在0.02-0.04mm之间，既保证插拔顺畅，又不会因为间隙过大导致定位偏移；法兰面的厚度要根据承受的轴向载荷做核算，一般在10-15mm之间，太薄的话在频繁冲击载荷下会出现法兰变形，导致定位面翘曲；顶端扁方的高度要满足扳手卡持的最小深度，一般不小于8mm，避免拆装的时候扳手滑脱。在实际选型应用的时候，要注意销轴的插入深度要大于柱体直径的1.5倍，保证径向定位的稳定性，如果是用在有振动的设备场景，还要在扁方位置配套对应的锁紧卡扣，避免设备运行过程中销轴因为振动脱出。很多设计新手做这类销轴的时候，会把整个柱体做成光面，看起来加工简单，但是实际用在车间现场的设备上，不出三个月就会因为油污、铁屑进入配合间隙导致销轴卡死，最后只能用气割割掉更换，反而增加了维护成本，这种带棱筋的结构虽然加工的时候需要多走几道铣削工序，但是长期使用的可靠性要高很多。另外，销轴顶端的圆弧过渡也很关键，扁方和柱体衔接的位置要做R2以上的圆角过渡，避免应力集中导致销轴在受冲击的时候从衔接处断裂，很多现场的销轴断裂故障，都是因为衔接位置没有做圆角，加工的时候留了刀痕导致应力集中，在反复冲击载荷下出现疲劳断裂。这类构件虽然看起来结构简单，但是每一处结构细节都是对应现场使用的痛点，没有多余的设计，每一个特征都是为了解决实际使用里的具体问题。
