在往复式内燃机的动力传递路径中,连杆是连接活塞组与曲轴的核心受力构件,其结构合理性直接决定动力转换效率与整机运行可靠性。日常工况下,活塞承受的燃气爆发压力会通过活塞销传递到连杆小头端,再经由杆身传导至大头端,最终驱动曲轴做旋转运动,将活塞的往复直线运动转化为可输出的旋转扭矩,这套动力传递逻辑广泛应用在车用汽油机、柴油机、小型通用动力机组甚至部分往复式压缩机设备中。

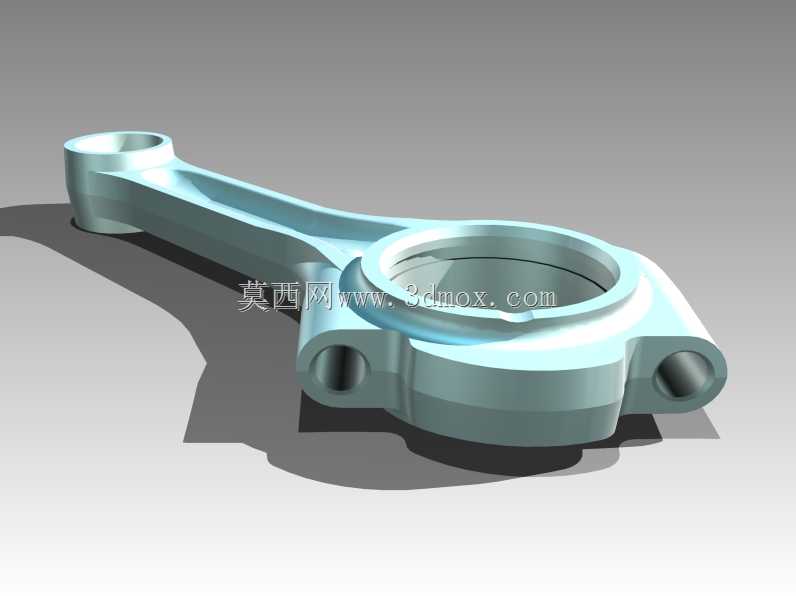

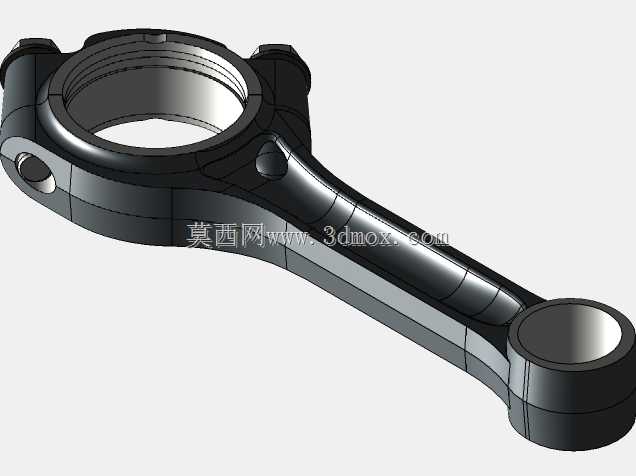

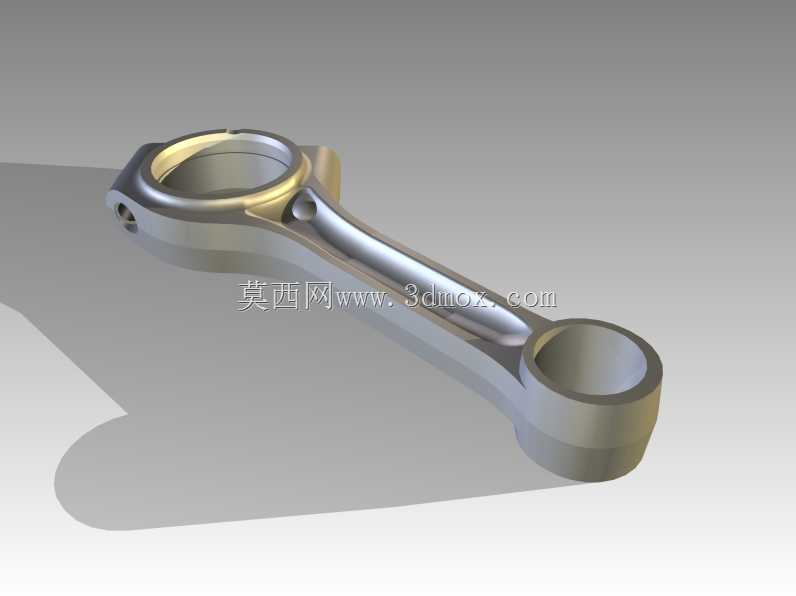

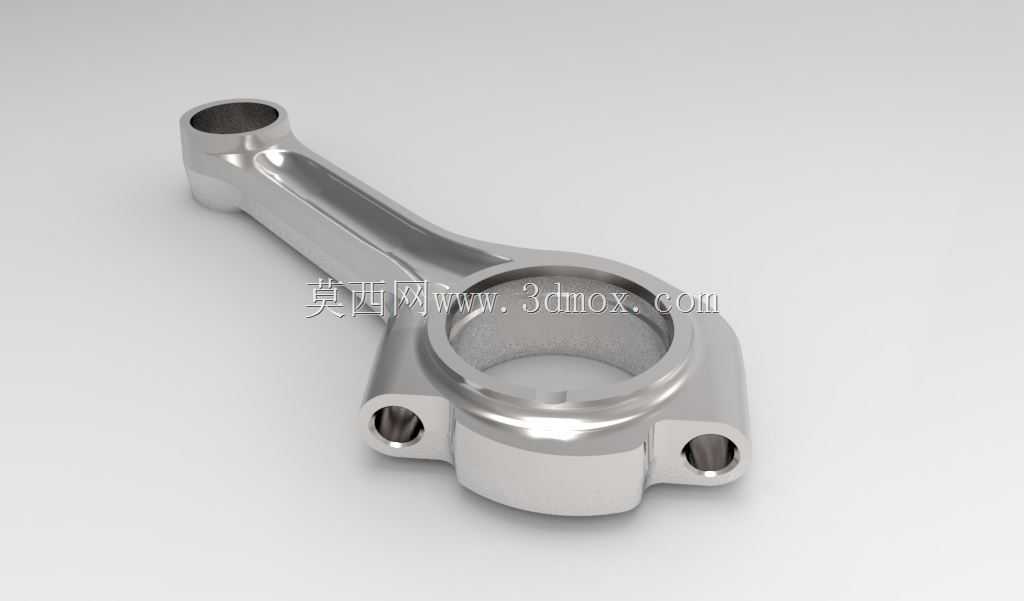

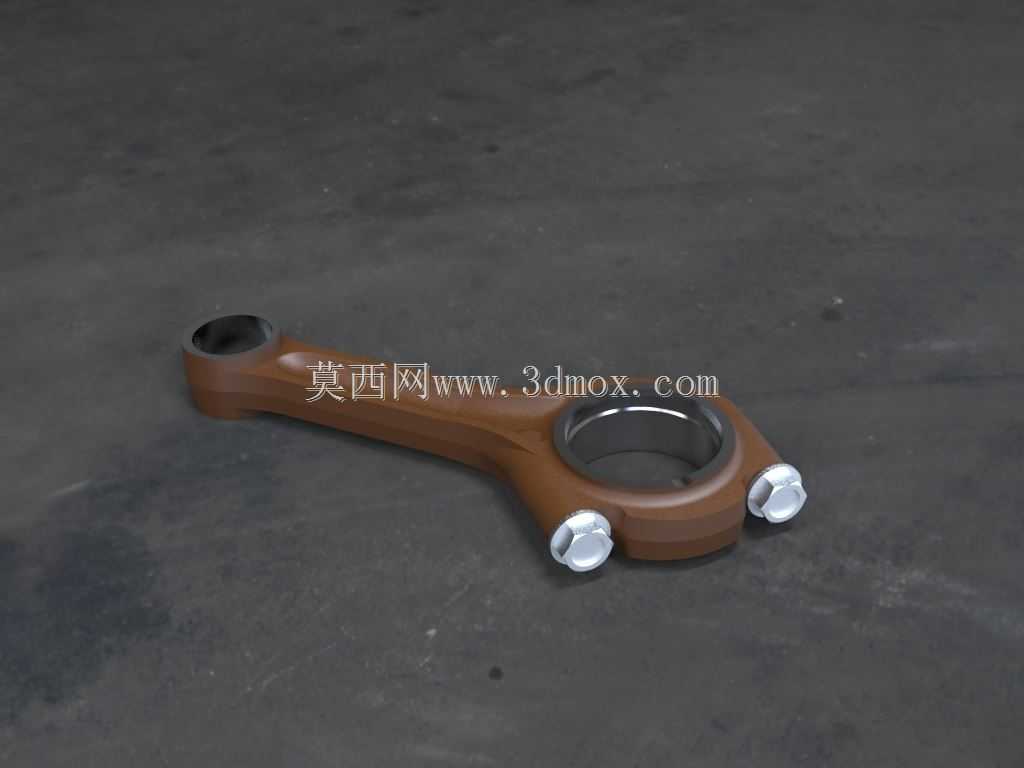

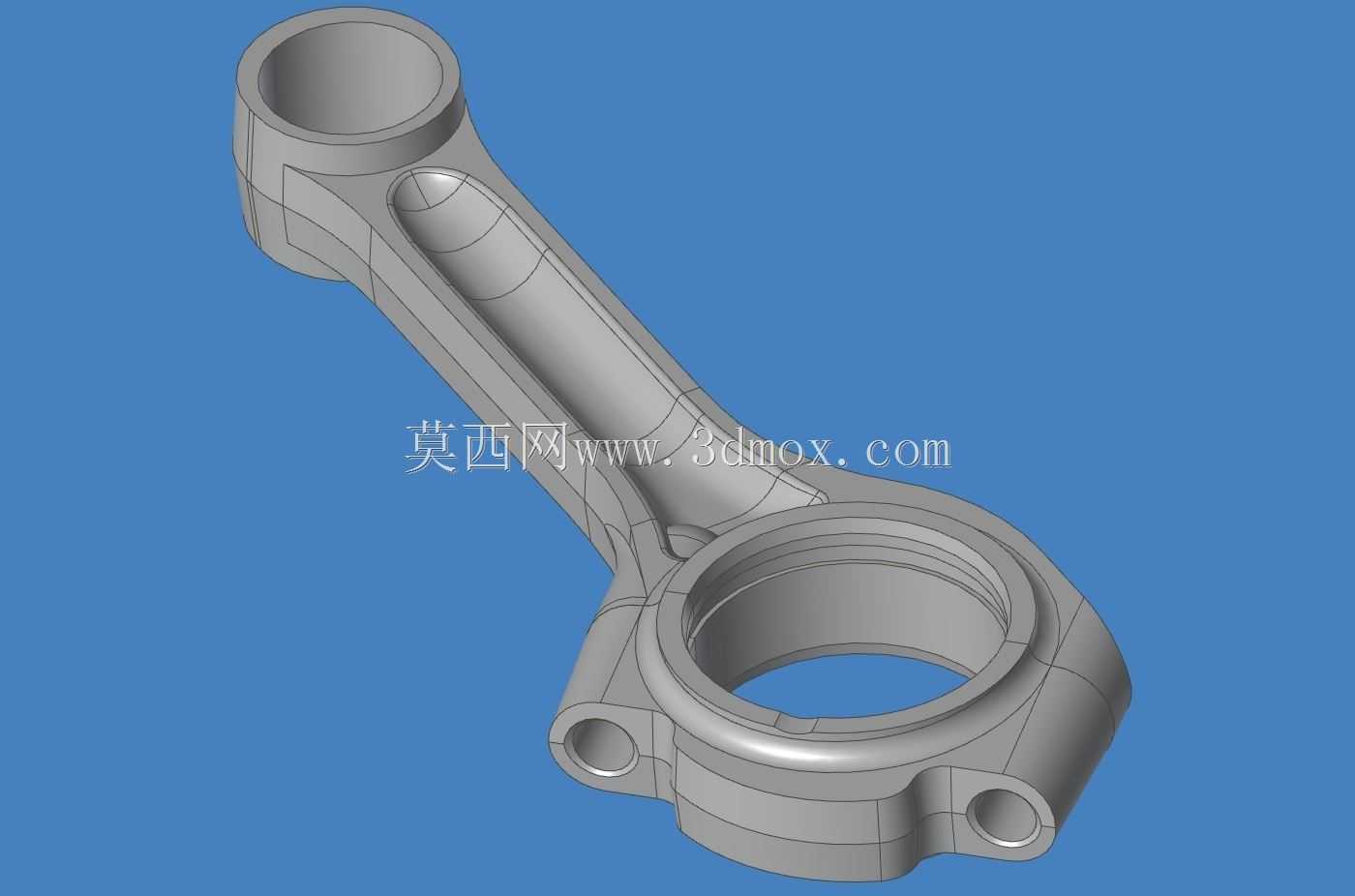

从结构设计维度看,这款连杆采用了成熟的分体式大头设计,大头端沿曲柄销轴线方向做剖分处理,能够在曲轴总装阶段直接扣合在曲柄销轴颈上,无需额外调整曲轴的装配顺序,大幅降低整机装配的工艺难度。小头端为整体式整圆结构,内部预留了衬套压装的配合面,工作状态下衬套与活塞销形成滑动摩擦副,可在长期磨损后单独更换衬套,降低全生命周期的维护成本。杆身采用了变截面工字形设计,这种截面形式能够在保证整体抗弯、抗扭刚度的前提下,尽可能降低构件自身重量,减少往复运动过程中产生的惯性力,尤其适配高转速内燃机的运行需求,避免惯性载荷过大导致的轴瓦偏磨、螺栓疲劳断裂等故障。
安装边界层面,小头端内孔与活塞销的配合需根据工况选择间隙或过渡配合,通常乘用车汽油机多采用全浮式配合设计,允许活塞销在小头衬套与活塞销座孔内同步转动,让磨损均匀分布在整个接触面上;大头端与曲柄销的配合间隙需严格匹配轴瓦的厚度参数,装配时需按照规定扭矩分多次拧紧连杆螺栓,保证剖分面的贴合度,避免工作过程中出现大头孔失圆、轴瓦烧蚀的问题。杆身与大小头的过渡区域均采用了大圆角平滑过渡设计,从根源上降低应力集中系数,避免交变载荷长期作用下在过渡位置萌生疲劳裂纹。
材质选用上采用了Saar钢37MnSi5中碳合金钢,这类材料经过调质处理后可获得均匀的回火索氏体组织,兼具足够的强度与韧性,能够承受燃气爆发时的冲击载荷,以及曲轴高速旋转带来的交变拉压、弯曲载荷。杆身表面未做额外的冗余装饰结构,所有外形轮廓均服务于受力需求:大头端两侧的凸台结构为连杆螺栓提供了足够的支承面,保证螺栓拧紧时的压紧力均匀分布;小头端的油孔位置与活塞销的油道对齐,可将曲轴箱内飞溅的润滑油引导至衬套摩擦面,形成稳定的润滑油膜,避免干摩擦导致的衬套快速磨损。
在实际设备匹配场景中,这类连杆的尺寸参数需要与对应排量的内燃机做精准适配:小头孔直径决定了可匹配的活塞销规格,大头孔直径对应曲柄销的轴颈尺寸,大小头中心距则直接影响内燃机的压缩比与活塞行程,设计阶段需要反复校核运动干涉情况,保证活塞运行到上止点、下止点位置时,连杆不会与气缸壁、曲轴平衡块发生碰撞。针对不同的功率输出需求,还可通过调整杆身的截面厚度、大头端的螺栓数量来改变连杆的承载能力,比如小排量通用动力可采用双螺栓固定的大头结构,大马力柴油机则多采用四螺栓甚至斜切口大头设计,提升大扭矩输出下的结构可靠性。
建模过程中需要重点关注各配合面的形位公差要求:大小头孔的圆柱度、两孔轴线的平行度、剖分面与大头孔轴线的垂直度都会直接影响最终的装配精度,若平行度超差,会导致活塞在气缸内出现偏磨,不仅会降低气缸的密封性能,还会加剧活塞环的磨损速度,缩短整机的大修间隔。此外,连杆的重量分组也是设计与生产环节不可忽视的要点,同一台内燃机所使用的连杆重量差需要控制在极小的公差范围内,避免各缸往复运动质量差异过大导致发动机运行抖动、怠速不稳等问题。
