旋转驱动三臂径向锁止机构设计

在快开压力容器、管道检修口、圆形舱门这类需要频繁启闭且对密封预紧力有均匀要求的场景里，传统的多点螺栓锁紧操作繁琐，单周旋转的卡箍结构又容易出现局部预紧不足的问题，这款旋转驱动径向锁的设计初衷，就是解决圆形接合面的快速均匀锁止需求。它的核心功能是通过单一旋转动作同步驱动三个径向布置的锁止臂完成伸缩，不需要操作人员逐个调整锁点，单次操作就能实现整圈的均匀锁止或者解锁，大幅缩短启闭操作的时间，同时三个锁点呈120度均布，锁止力可以均匀作用在接合面的圆周上，避免局部应力集中导致的密封失效或者结构变形。

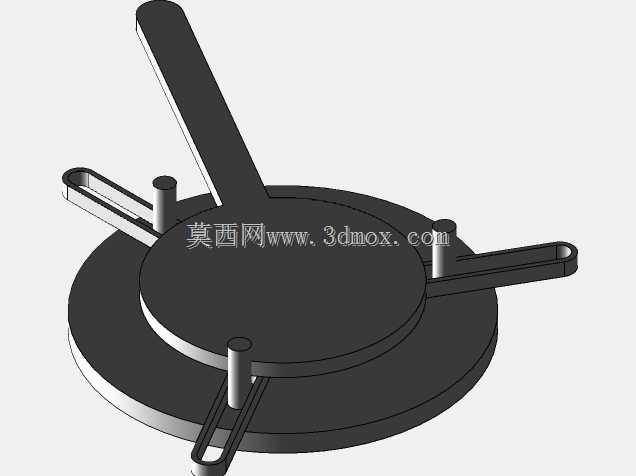

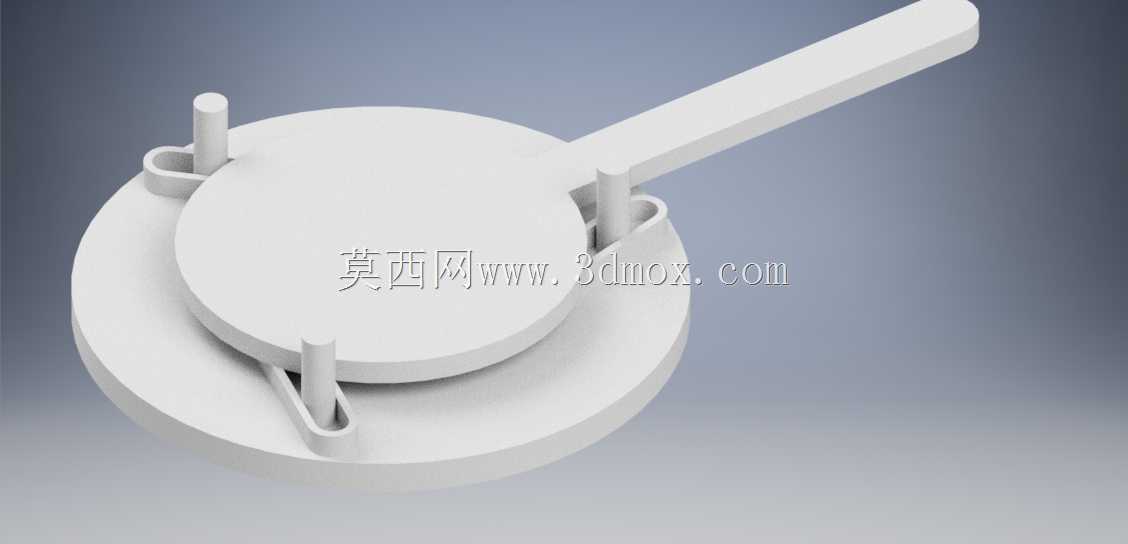

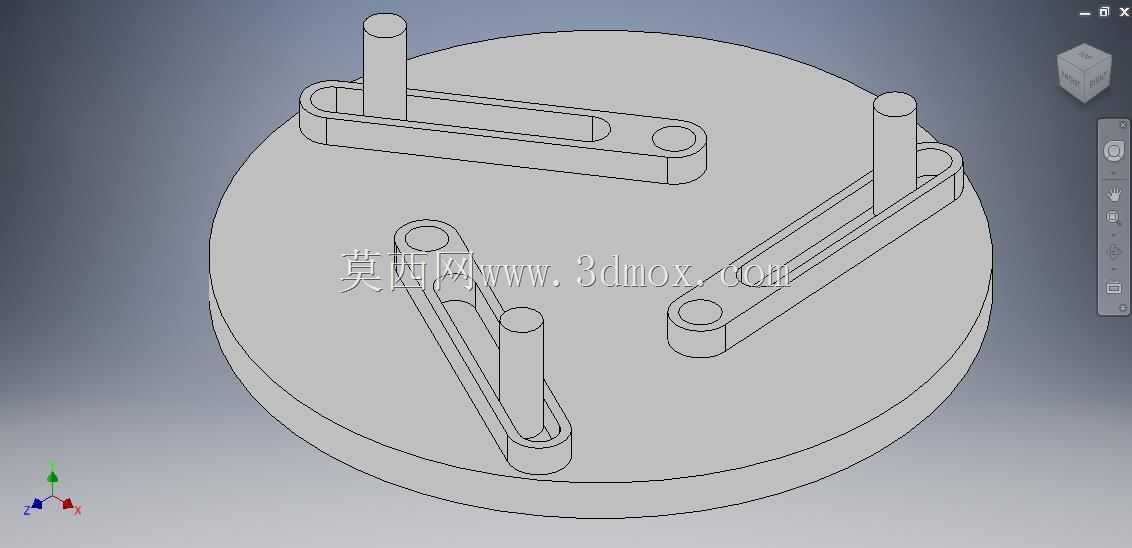

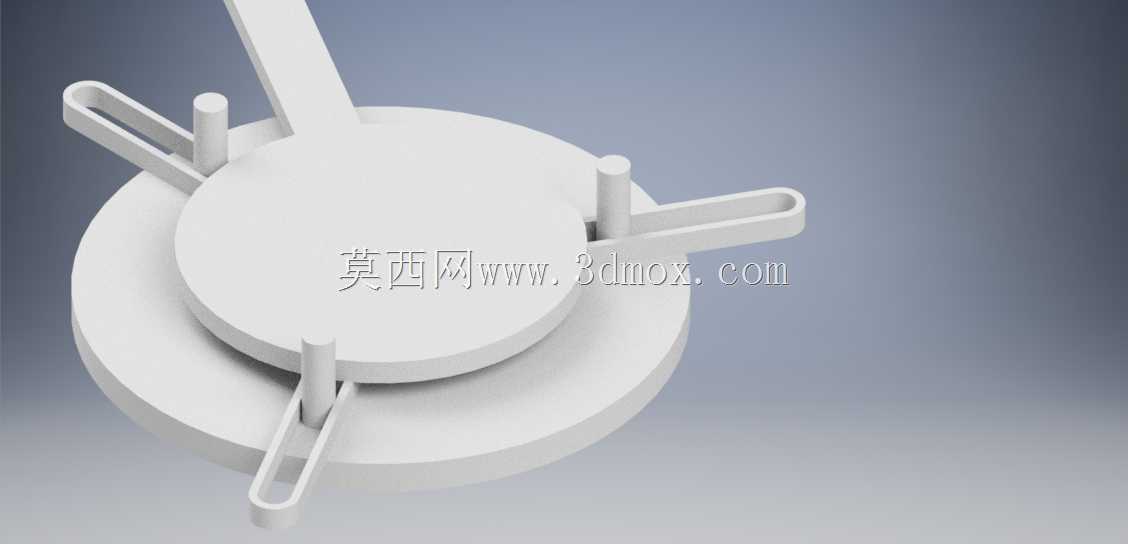

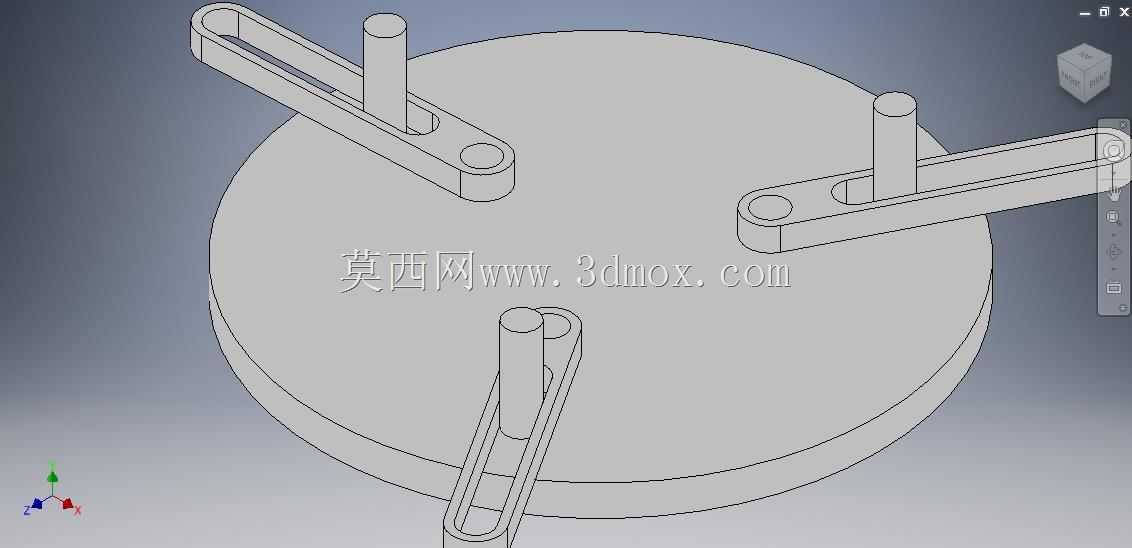

从结构设计逻辑来看，这款机构采用了同轴双层转盘的基础架构，下层为固定基座，安装时通过基座上的三个定位柱与被连接件的安装孔位配合完成固定，上层为驱动转盘，三个锁止臂分别通过导向槽约束在固定基座上，驱动转盘上开设的三段曲线导槽分别与三个锁止臂上的驱动销配合，当上层转盘相对下层基座转动时，曲线导槽会推动驱动销带动锁止臂沿径向做直线伸缩运动。设计时特意将驱动行程对应的转盘旋转角度设定为80度，这个角度区间既避免了小角度旋转带来的驱动力矩过大问题，也不会因为旋转角度过大增加操作行程，操作人员只需要扳动转盘上伸出的操作杆转动80度，就能让三个锁止臂从完全缩回的解锁状态，运动到完全伸出的锁止位置，锁止臂伸出后会卡入被连接件对应的卡槽内，实现轴向的限位锁止。

在安装边界的考量上，整个机构的主体为圆盘式结构，所有运动部件都收纳在两层圆盘的轮廓范围内，没有外凸的零散结构，安装时只需要在被锁止的固定端预留与基座直径匹配的圆形安装面，通过基座上的三个安装柱完成固定即可，不需要额外设计复杂的安装支架。活动端只需要在对应三个锁止臂的锁止位置加工出匹配的卡槽，卡槽的深度与锁止臂的伸出长度匹配，就能完成适配，不需要对原有设备的主体结构做大幅改动，适配性较强。锁止臂的截面采用矩形结构，相比圆柱锁销拥有更大的承压接触面，锁止时可以承受更大的轴向载荷，同时导向槽采用双侧限位结构，锁止臂在伸缩过程中不会出现偏转，保证驱动销始终在导槽内顺畅运动，避免卡滞。

实际应用中，这类径向锁常被用在食品加工设备的罐体检修口、粉体输送管道的快开盲板、小型试验设备的密封舱门这类场景，相比传统的螺栓连接，它不需要额外工具就能完成操作，启闭效率提升明显，三个均布的锁止点可以让密封圈的压缩量保持一致，密封可靠性更高。设计时还在操作杆的端部做了防滑的扁平结构，操作人员戴防护手套也能稳定施力，转盘的旋转中心与安装基座同轴，转动过程中整体受力平衡，不会出现偏载磨损。在运动行程的末端，导槽设计了一小段平直的锁止段，当锁止臂完全伸出后，即使受到轴向的反作用力，也不会推动转盘反向回转，具备可靠的自锁特性，不需要额外加装定位销或者锁扣来保持锁止状态，简化了整体结构。

从维护角度来说，整个机构的运动副只有转盘与基座的转动配合、锁止臂与导向槽的滑动配合、驱动销与导槽的滑动配合三类，没有复杂的传动零件，日常只需要定期在配合面涂抹润滑脂就能保证长期顺畅运行，出现磨损时也只需要更换对应的锁止臂或者驱动销，维护成本较低。三个锁止臂的结构完全一致，具备互换性，备件储备不需要区分不同位置的零件，进一步降低了运维的复杂度。在尺寸设计上，基座圆盘的直径可以根据被锁止件的口径做系列化调整，锁止臂的伸出长度也可以根据所需的锁止搭接量做对应修改，核心的曲线导槽轮廓只需要根据行程比例做缩放就能适配不同规格的产品，具备较好的系列化拓展潜力。
