roboRIO配套十路收割台接线锁夹结构

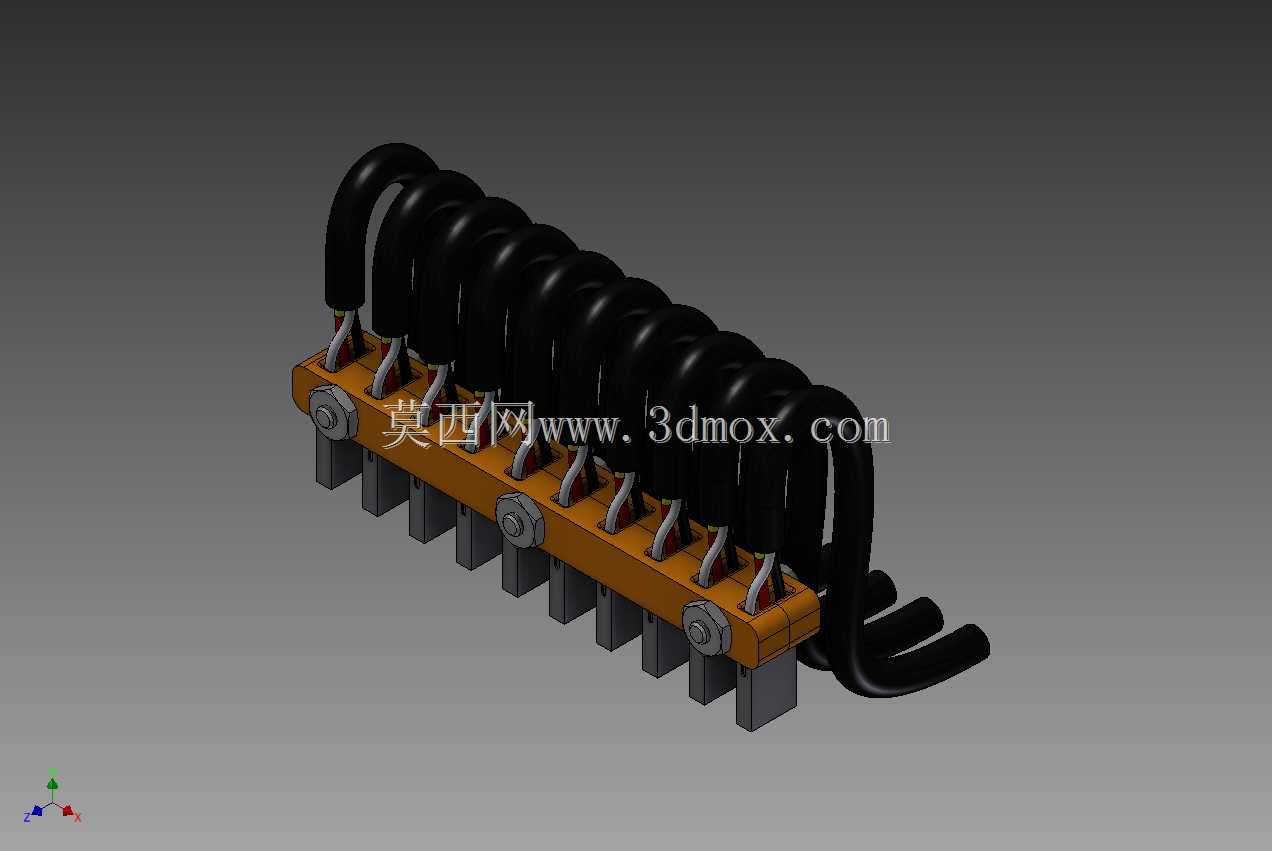

　　在机器人电控系统搭建、尤其是FRC这类竞赛类机器人的布线作业场景里，接线端的固定可靠性一直是影响设备运行稳定性的关键细节——赛场工况下设备频繁启停、伴随机构振动，若PWM或DIO端口接线松脱，会直接导致传感信号丢失、执行机构动作失控，这类锁夹正是为解决该类场景痛点设计的集成式固定构件。该锁夹核心功能是将10组3位rect规格的收割台接头统一锁定为整体，既可以搭配同规格10x3固定夹配合安装，也可独立完成接线端的限位固定，实现接线组与roboRIO对应端口的快速对接与断开，大幅缩减赛前布线、赛后检修的接线拆装耗时，同时避免单根接线受外力拉扯时直接作用于端口焊盘，降低控制器端口损坏概率。从设计思路上看，构件采用分体式组合结构，

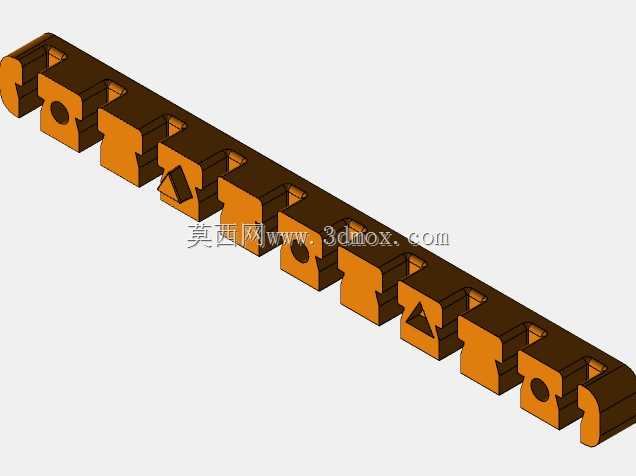

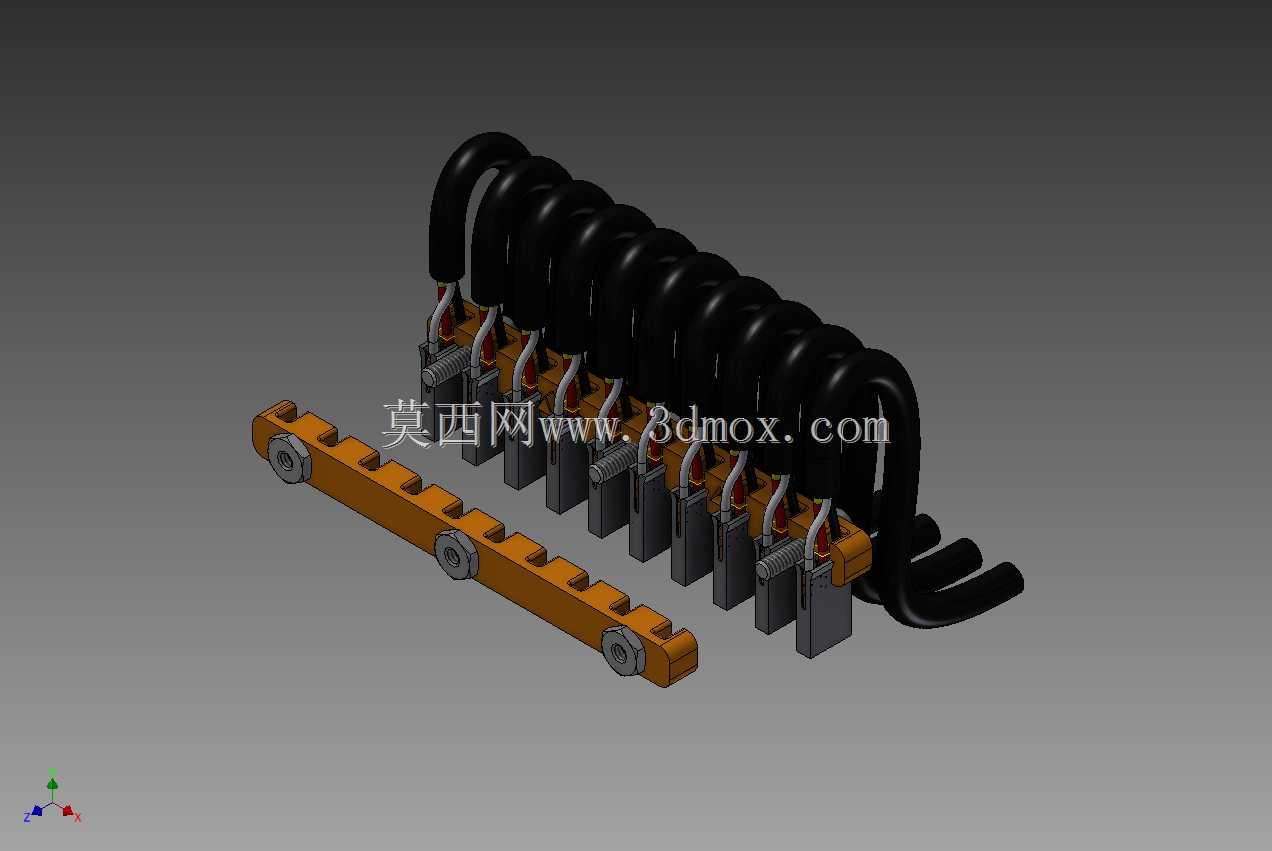

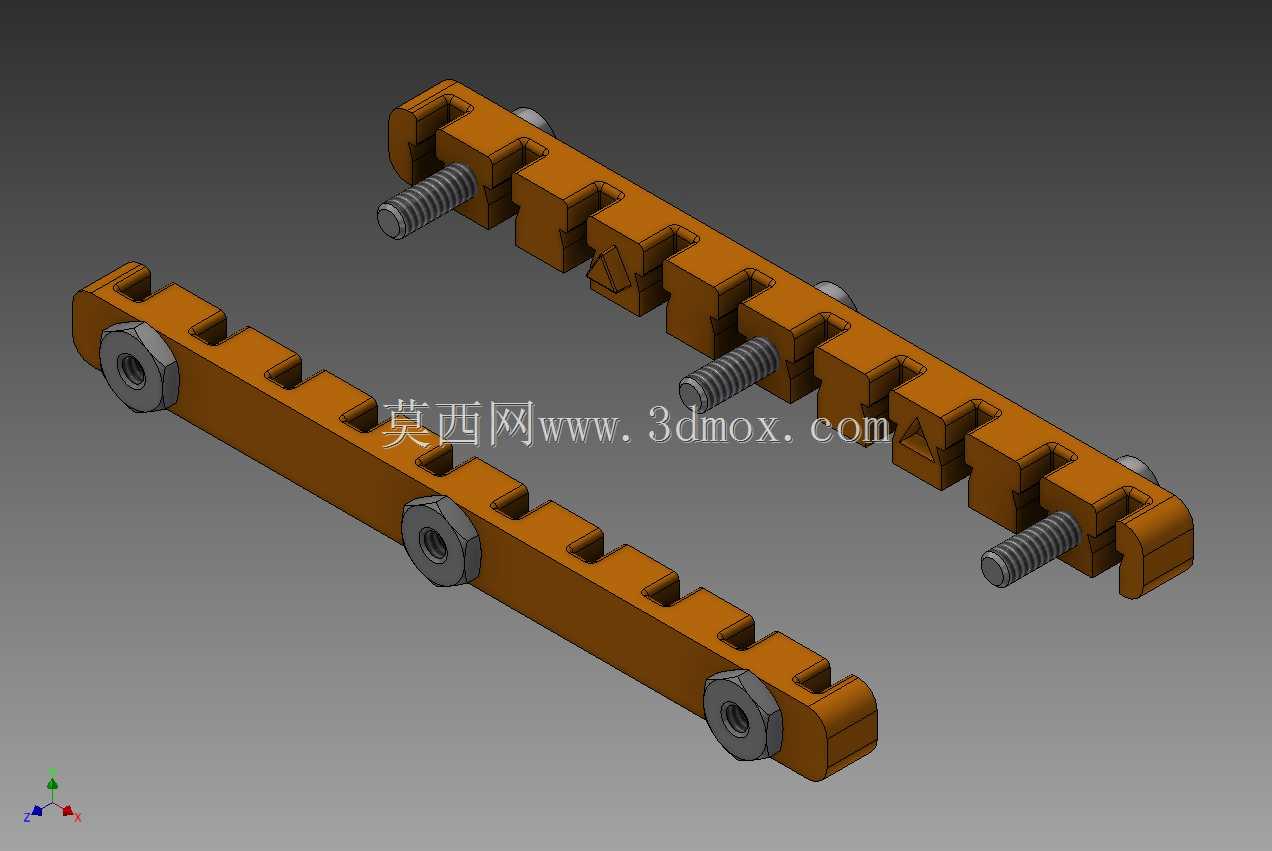

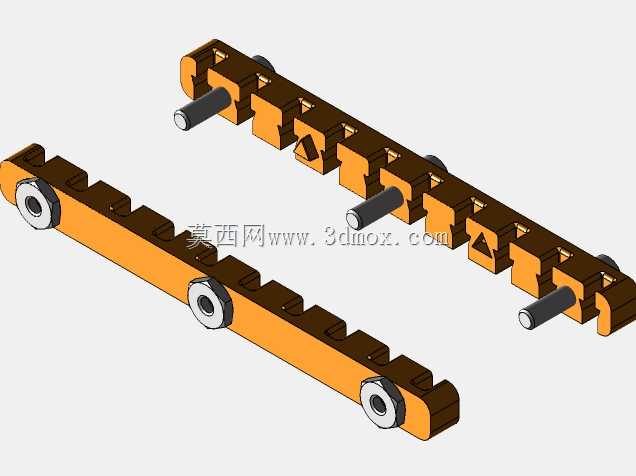

　　下方的长条基座为统一承载基体，基座上沿长度方向等距排布10组定位卡槽，每组卡槽对应一个接线接头的安装位，卡槽的轮廓尺寸完全匹配3位rect接头的外壳外形，接头卡入后可限制其前后、左右方向的窜动，基座两端设置带通孔的安装凸台，可通过紧固件将整个锁夹组件固定在roboRIO模块旁的安装支架上，安装孔位的中心距预留了足够的调整余量，适配不同竞赛机器人的电控安装板孔位布局。上方的10组压合构件与基座卡槽一一对应，每组压合件自带弧形压线结构，接线插入接头后，弧形压线位可贴合线束外被，配合接头自身的卡扣形成双重固定，避免线束受拉时线芯与接头端子脱开；压合件与基座采用卡扣式装配，无需额外紧固件即可完成组合，

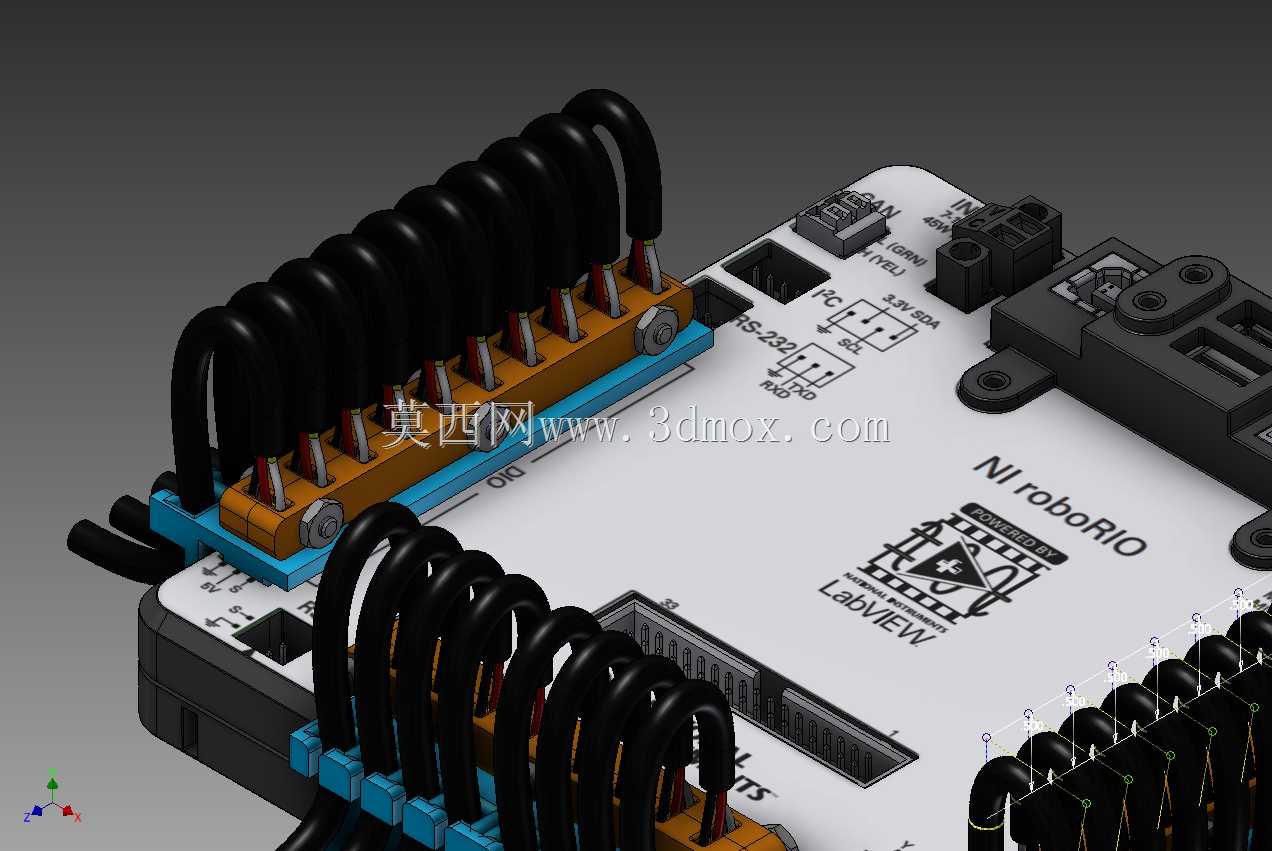

　　拆装单路接线时仅需拨开对应位置的压合件即可操作，无需拆解整个锁夹组件，兼顾整体固定的可靠性与单路维护的便捷性。安装边界方面，整个锁夹组件的长度适配roboRIO模块上PWM、DIO端口组的排布长度，安装后锁夹与控制器端口面的间距预留了接头插拔的操作空间，不会出现接头插装后与锁夹结构干涉的问题；组件整体高度控制在较低范围，不会遮挡控制器上的状态指示灯、预留调试接口，也不会与周边的其他电控构件比如电源模块、信号转接板产生空间冲突。基座侧面设计有连续的防滑齿槽，在手动拆装整个锁夹组件时可增加手部摩擦力，便于对位插拔整组接线；压合件的弧形压线位做了圆角过渡处理，不会割伤线束外被，适配常规线径的机器人控制信号线束。实际应用中，

　　这类集成锁夹替代了传统单根线束用扎带逐根固定的方式，整组接线的整齐度大幅提升，布线走线更规整，排查线路时可顺着锁夹的卡位快速对应端口与接线，减少错接、漏接的概率；在设备产生持续振动的工况下，整组接头被统一限位，不会出现单根接头松脱偏移的情况，信号连接的稳定性明显提升，尤其适合需要频繁拆装转运、工况振动较大的移动机器人电控系统使用。设计时也充分考虑了不同安装场景的兼容性，锁夹基座的底部为平面结构，既可以通过两端凸台的孔位螺丝固定，也可使用双面胶、扎带将基座绑定在安装梁上，适配不同结构形式的机器人机架，无需专门定制对应的安装支架，降低了电控布线的结构配套成本。
