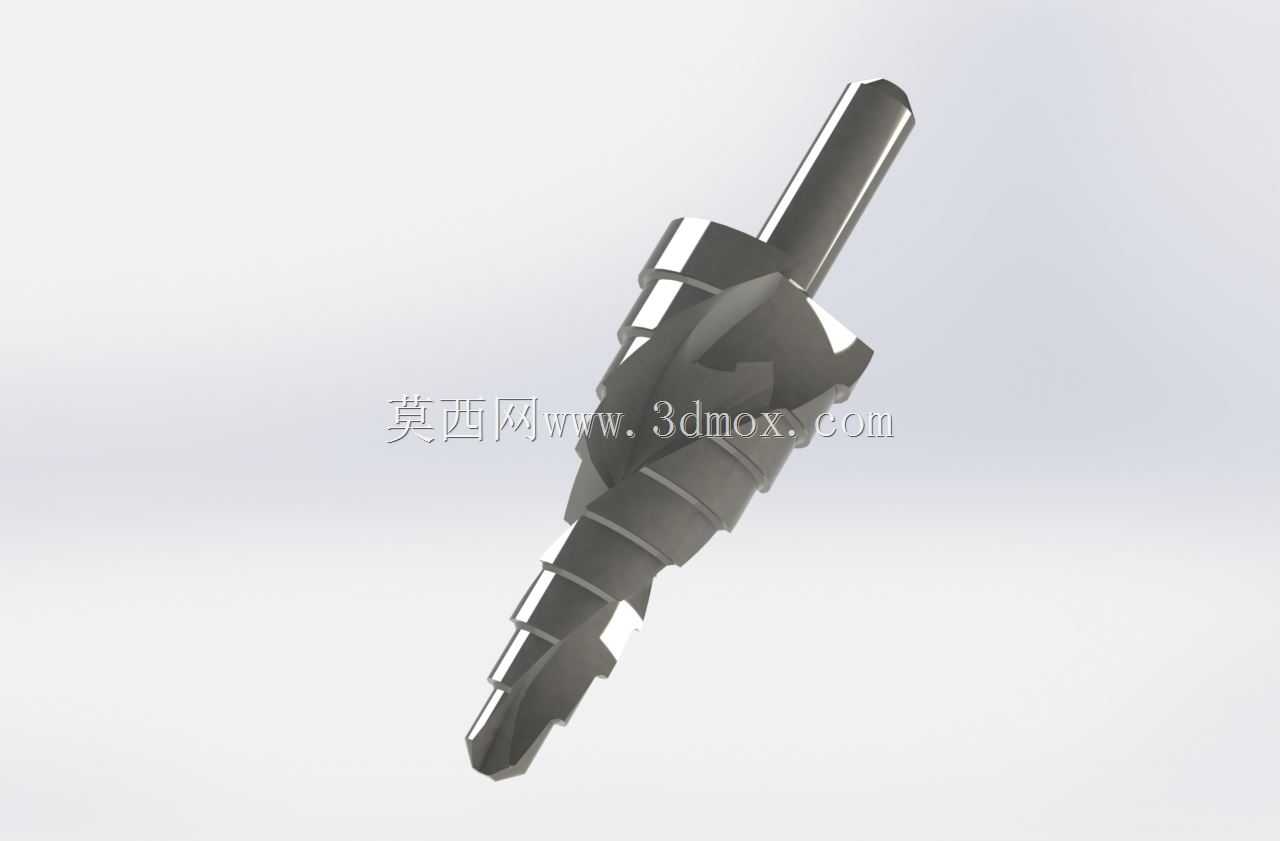

多阶阶梯式金属钻孔加工刀具结构

在钣金加工、机柜装配、五金件批量制孔的现场作业场景里，这类阶梯结构的钻孔刀具是一线加工人员接触频次极高的切削工具，它能在一次进给行程内完成不同孔径的钻孔、倒角、锪平工序，省去频繁更换钻头、反复对位调整的辅助时间，尤其适合薄型金属板材的多孔位加工，能有效避免单一直径钻头在薄板钻孔时出现的孔边毛刺、孔位偏移、板材变形等常见加工缺陷。从结构设计逻辑来看，这款刀具的刃部采用多阶直径递增的阶梯式排布，每一级台阶的刃口都经过独立的切削角度优化，最前端的导向钻尖先接触工件表面，依靠小直径的定心刃先打出定位底孔，后续各级台阶随着进给深度增加逐步扩大孔径，每一级台阶的过渡位置都设计有对应的倒角刃，在孔径成型的同时直接完成孔口的倒角去毛刺，不需要后续单独安排倒角工序。刀具的排屑槽采用螺旋式等导程设计，槽型的深度和宽度随着刃部直径增大同步调整，保证每一级切削刃产生的金属切屑都能顺着螺旋槽顺畅排出，不会因为切屑堵塞在刃部和孔壁之间造成孔壁划伤、刀具过热退火的问题。夹持端采用标准等直径直柄结构，能适配常规的手电钻、台钻、钻铣床的夹头装夹，不需要特殊的专用夹持工装，装夹时只要保证柄部伸入夹头的深度足够，夹紧后径向跳动量控制在合理范围内，就能保证加工过程的稳定性。从实际加工的适配场景来说，这款刀具针对厚度不超过单阶台阶长度的金属板材加工优势最为明显，比如电气柜的钢板壳体、铝合金设备面板、薄型铜排的安装孔加工，加工时不需要提前打中心孔定位，直接对准标记位置下钻即可，一次走刀就能得到符合尺寸要求的台阶孔，孔壁的表面粗糙度能满足常规装配的公差要求，孔口的倒角均匀一致，不会出现二次倒角导致的孔口尺寸超差问题。设计过程中需要重点考量各级台阶的直径公差、刃口的后角与前角匹配、排屑槽的螺旋角合理性，直柄部分的同轴度要和刃部的回转中心保持高度一致，避免高速旋转时出现偏摆，导致加工出的孔径出现椭圆、台阶错位的问题。每一级台阶的轴向长度要匹配常见板材的加工厚度范围，保证加工到指定深度时对应的孔径刚好达到设计尺寸，不会出现过钻导致的孔径过大问题。刀具的整体材质适配高速钢的常规热处理工艺，刃部经过淬火处理后能保持足够的硬度和红硬性，在常规的切削参数下加工普通碳钢、铝合金、铜合金等常见金属材料时，能保证稳定的切削寿命，不需要频繁修磨刃口。在实际选型使用时，需要根据待加工的孔径要求选择对应台阶尺寸的刀具，装夹前要检查刃口是否有崩缺、柄部是否有磕碰变形，加工时根据工件材质选择合适的主轴转速，进给过程保持匀速，不要突然加大进给量导致刃口崩损，加工较厚的工件时可以适当添加切削液降温，延长刀具的使用寿命，保证孔位的加工精度。
