三旋翼碳纤维机身飞行器结构设计

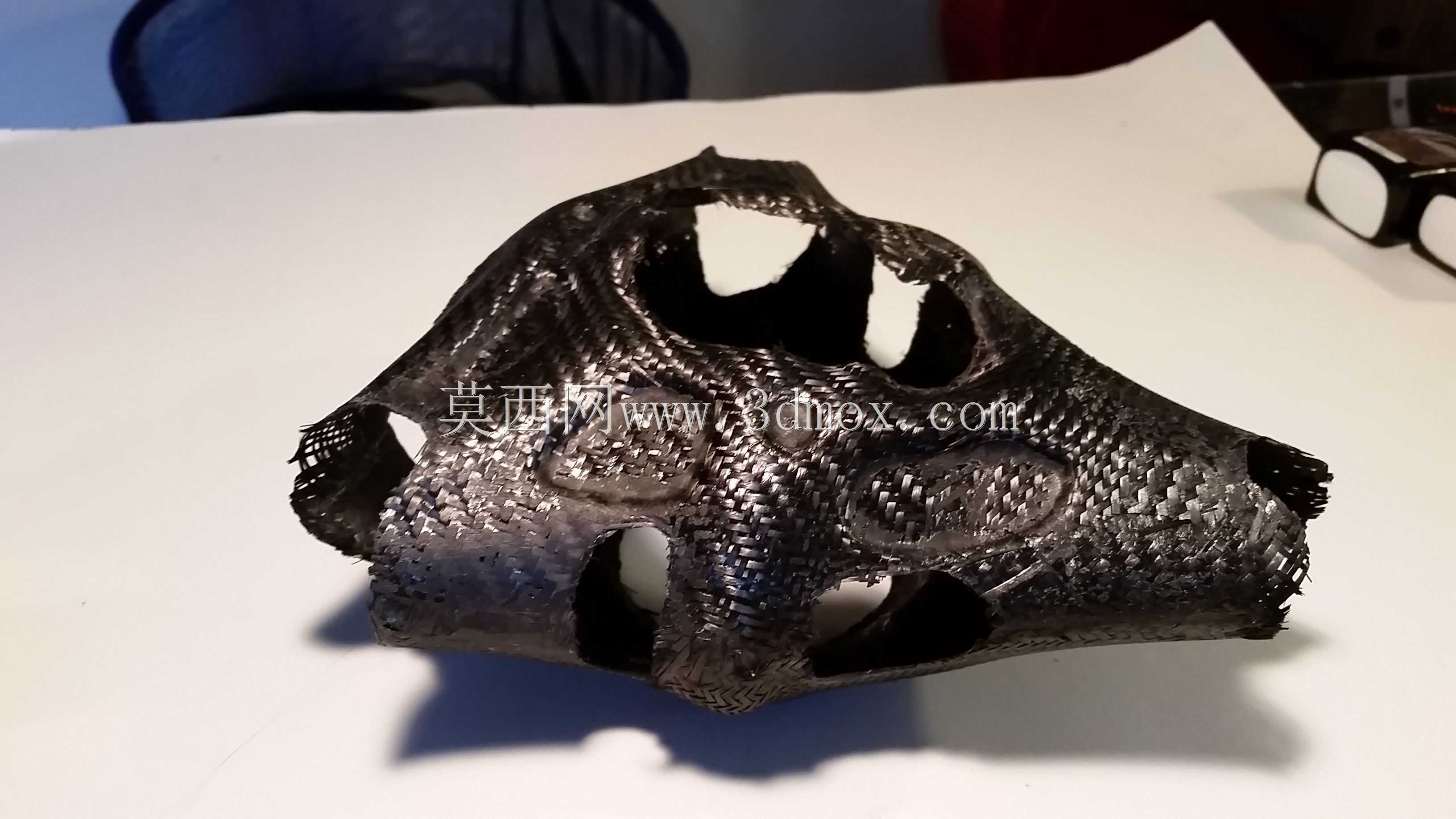

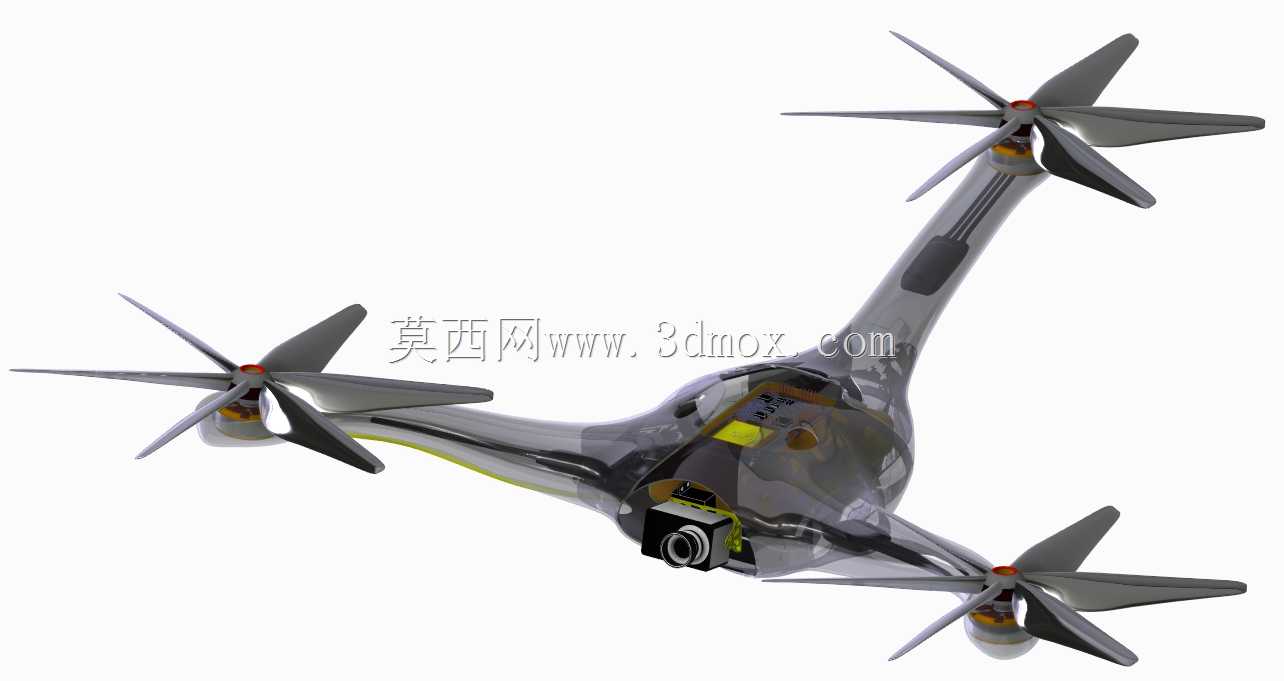

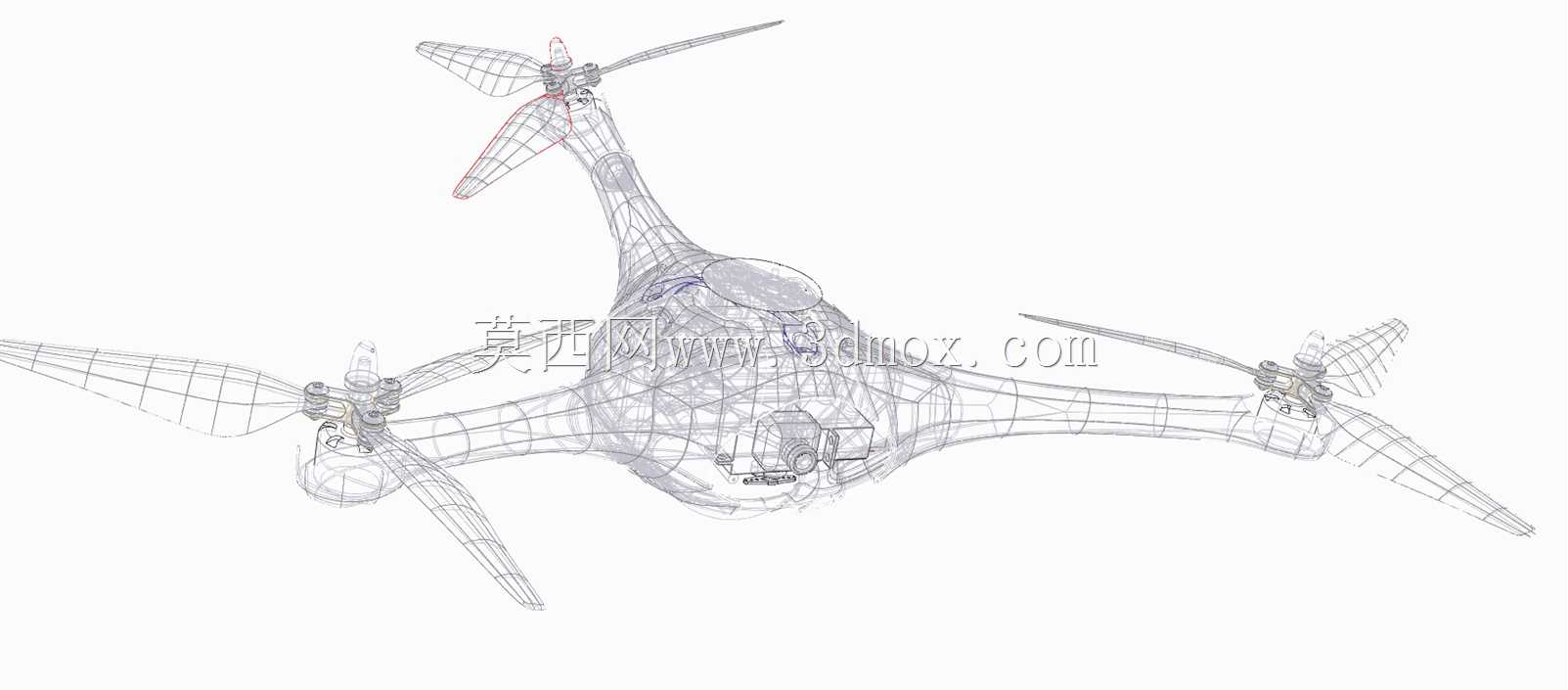

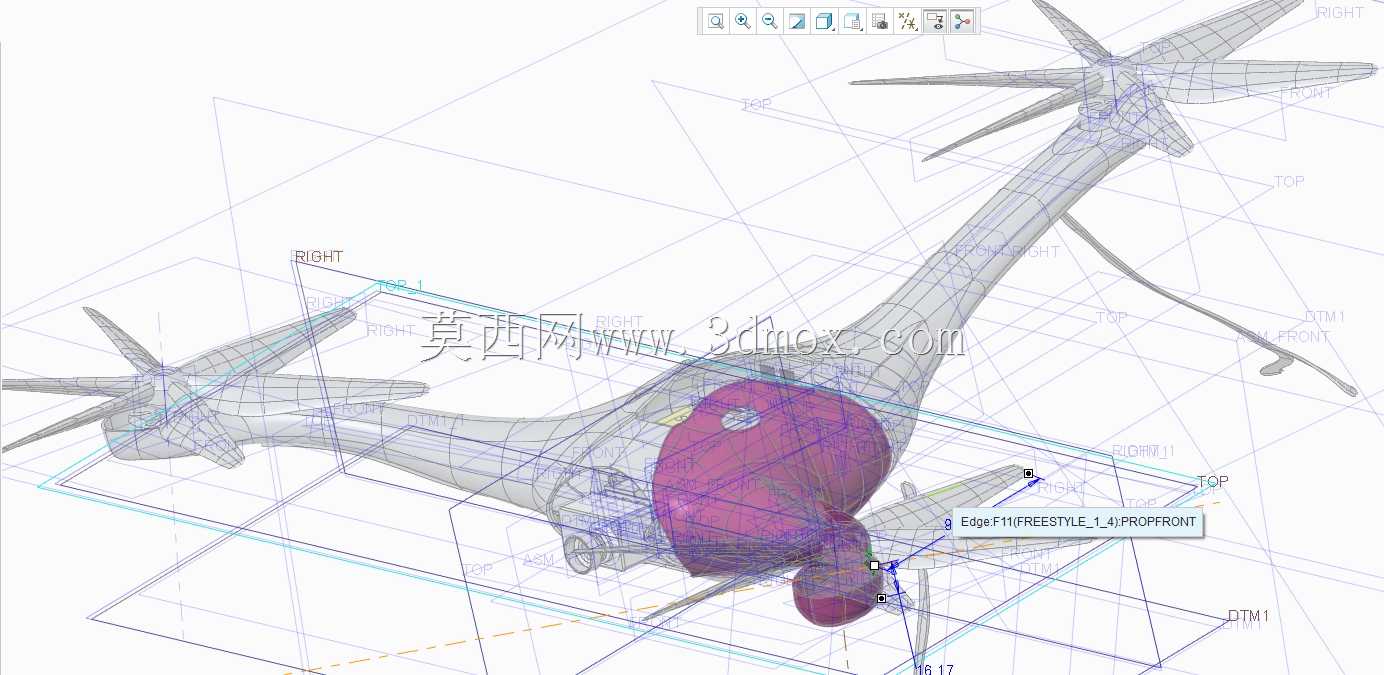

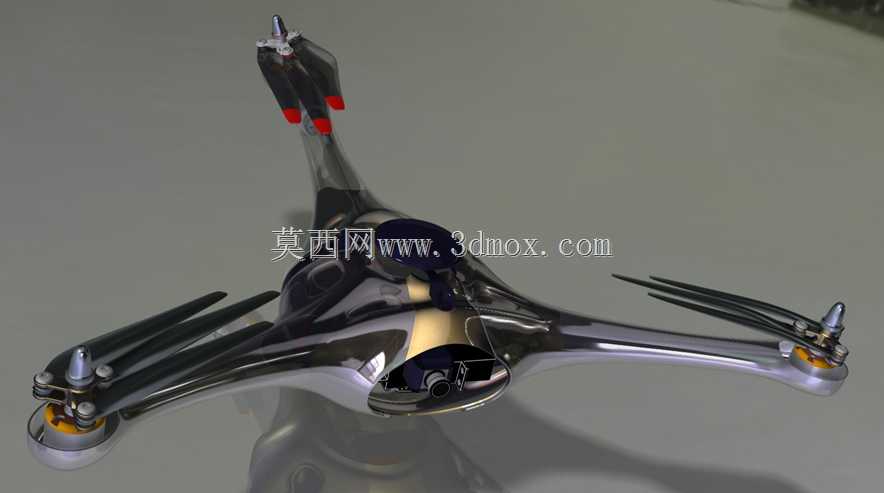

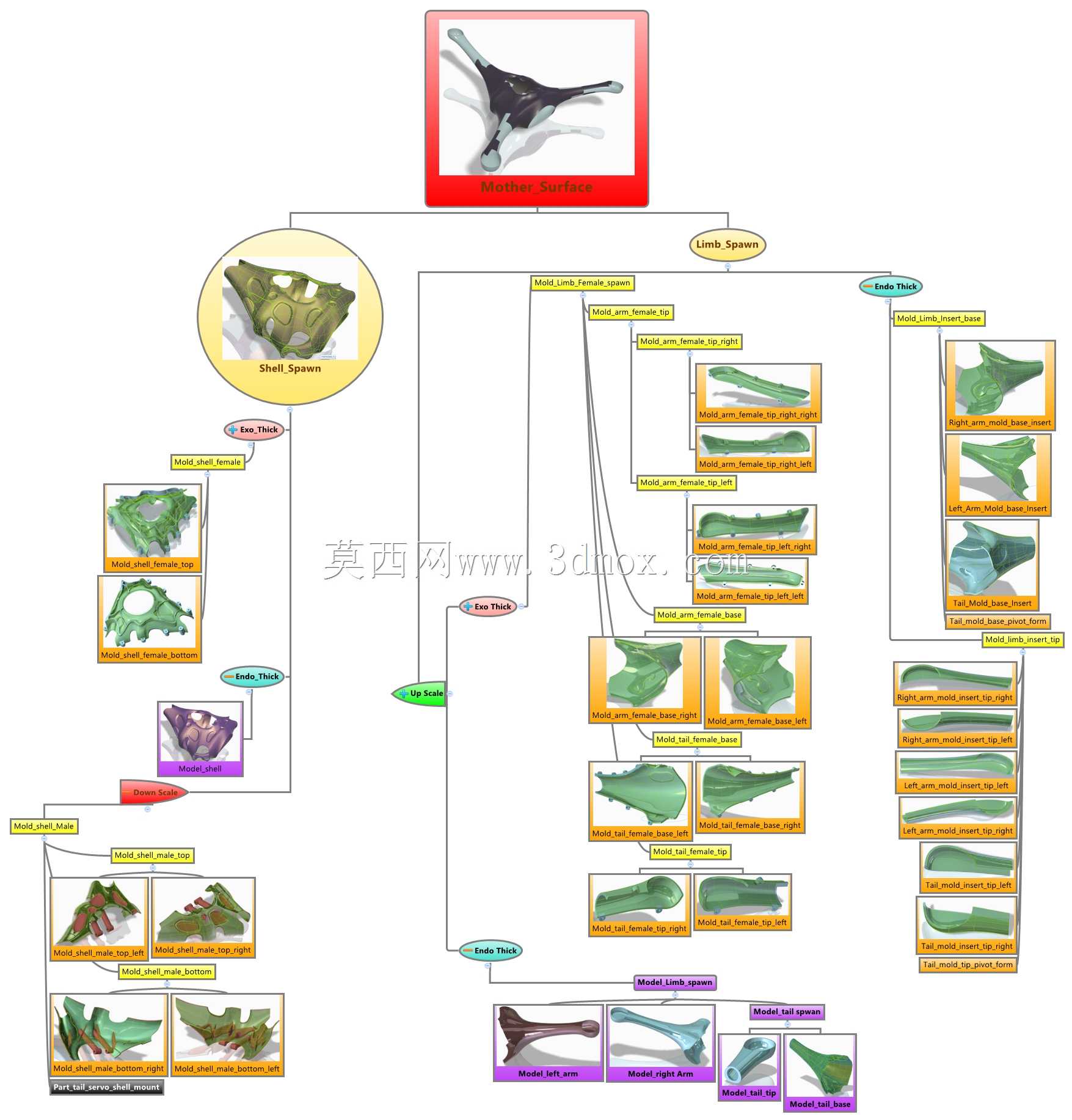

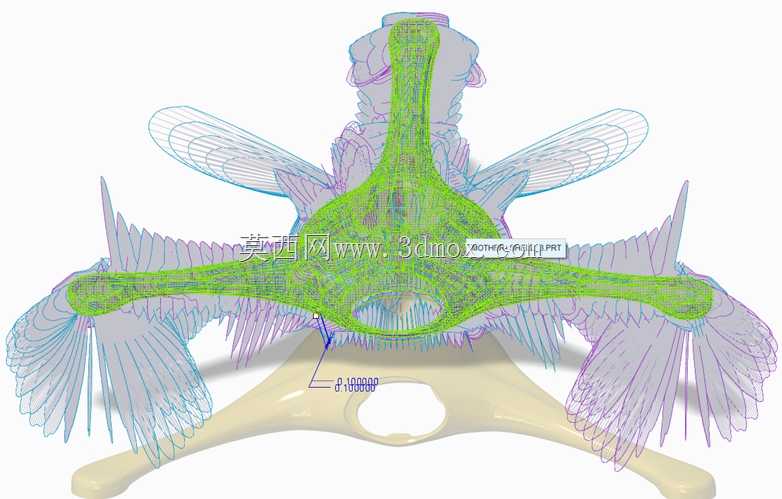

　　这款三旋翼飞行器的结构设计围绕轻量化、抗冲击性与飞行稳定性展开，机身采用碳纤维材质成型，适配低空侦察、近距航拍、狭小空间巡检等作业场景，相比常规四旋翼机型，三旋翼布局在同等起飞重量下可降低15%左右的动力冗余需求，适合对载荷续航比有较高要求的作业场景。从结构组成来看，机身主体分为内壳、中壳两个核心承力部分，内壳集成电池舱、飞控安装位与摄像头固定基座，承担整机70%以上的静态载荷，中壳作为外形整流与机臂连接载体，曲面造型经过多轮流场仿真优化，可降低前飞状态下的气动阻力，减少紊流对旋翼下洗流的干扰。三个机臂的连接结构借鉴生物关节的韧带与软骨缓冲原理，采用球铰式短柱作为轴点，配合减震泡沫材质的缓冲衬垫，衬垫设置在机臂与机身连接的凹陷区域，

　　日常飞行中可过滤电机运转产生的高频振动，避免振动传递至飞控板与摄像模块，保证成像清晰度与飞控传感器的采样精度；当发生意外碰撞时，缓冲衬垫进入压缩形变状态吸收瞬时冲击能量，机臂可沿球铰轴点产生可控位移，剩余冲击能量通过锁紧机构的摩擦阻尼转化为热能耗散，避免机臂与机身连接部位发生硬断裂，降低坠机后的维修成本。机臂的锁紧采用快拆系带结构配合摩擦螺母，日常收纳时可根据离心力作用方向自动对齐折叠，无需额外工具即可完成机臂的展开与锁紧，折叠后整机横向尺寸可缩减60%，适配便携收纳包的装载尺寸，外场作业转场时无需拆解旋翼即可快速收纳。动力安装位设置在机臂末端，采用标准电机安装孔位，适配常规多旋翼无刷电机的安装尺寸，旋翼安装座预留桨夹固定空间，

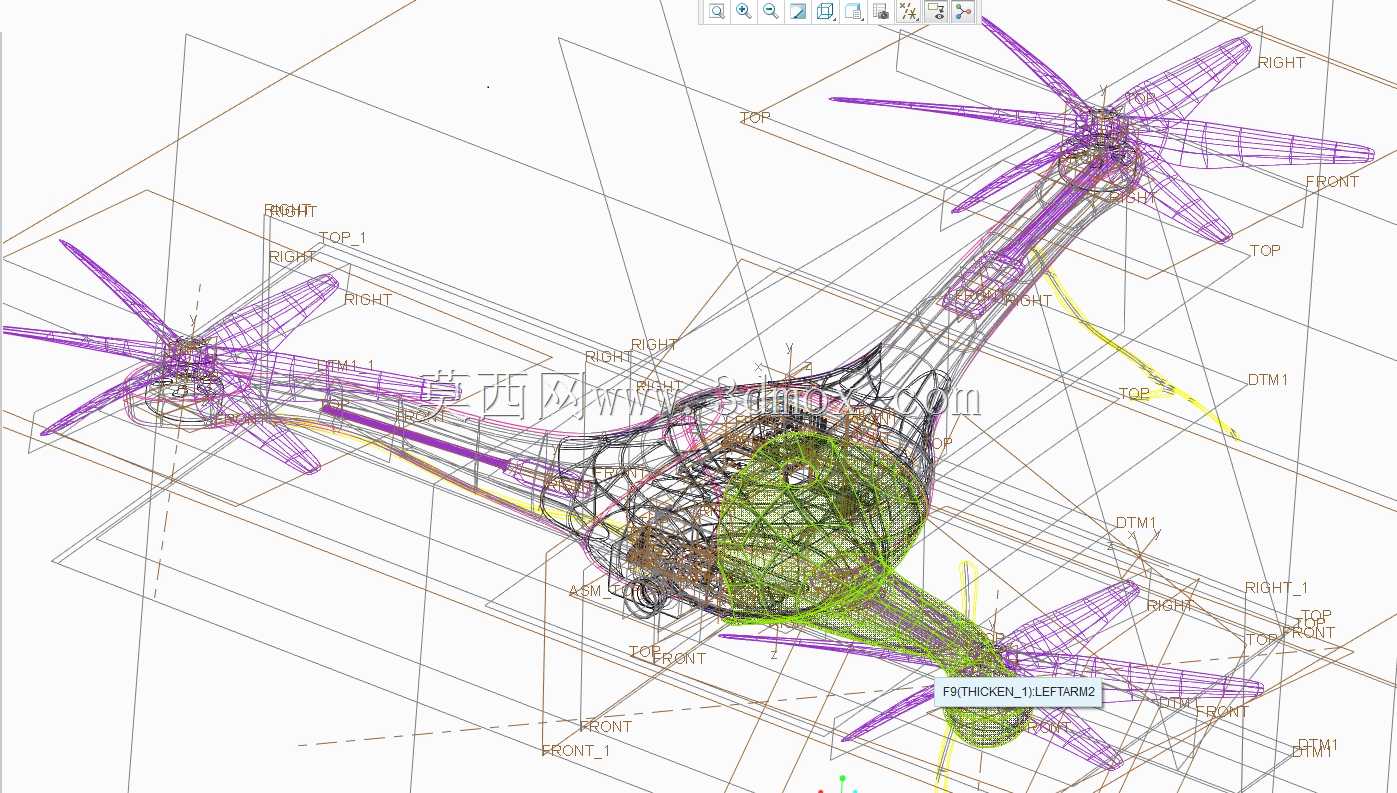

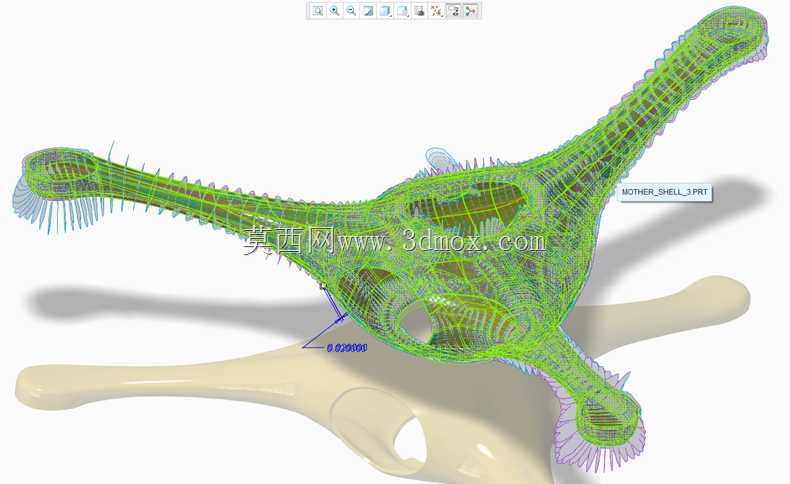

　　可适配不同规格的正反螺旋桨，安装边界上，机臂展开后相邻旋翼的旋转平面无重叠，避免飞行过程中发生打桨故障。结构设计阶段通过迭代有限元分析完成应力分布优化，针对机身承力点、机臂连接位、起落架接触点等应力集中区域做了局部加厚与铺层方向调整，碳纤维铺层采用0度、45度、90度交错铺设的方式，兼顾轴向抗拉强度与抗扭刚度，在保证结构强度的前提下将机身自重控制在较低水平。起落支撑结构采用碳素支柱，安装在机身下部对应重心投影位置，降落时可吸收地面冲击载荷，同时支柱的安装高度预留了摄像头与云台的安装空间，避免起降过程中镜头接触地面造成损伤。飞控与电池的安装位设置在机身重心位置，电池舱采用快拆结构设计，可快速更换不同容量的电池适配不同作业时长需求，

　　飞控安装位设置减震阻尼垫，进一步隔离机身振动对惯性测量单元的影响，保证飞行姿态控制的精度。整机的曲面造型兼顾气动效率与结构强度，没有多余的突出结构，可降低户外飞行时的风阻影响，同时光滑的外表面减少了雨水、灰尘的附着位点，适配小雨天气下的短时作业需求。
