扭转自锁式双齿夹持工装结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:326130
  • 扭转自锁式双齿夹持工装结构设计
  • 扭转自锁式双齿夹持工装结构设计
  • 扭转自锁式双齿夹持工装结构设计
  • 扭转自锁式双齿夹持工装结构设计
  • 扭转自锁式双齿夹持工装结构设计
  • 扭转自锁式双齿夹持工装结构设计
  • 扭转自锁式双齿夹持工装结构设计
  • 扭转自锁式双齿夹持工装结构设计

在中小规格轴类、管件类零件的机加工序流转、工位装配、检测定位场景中,常规的三爪卡盘装夹适配范围窄、快换效率低,平口钳无法适配圆柱面周向夹持的受力需求,这类场景下往往需要专用的夹持工装来兼顾装夹效率与夹持可靠性,本次涉及的双齿夹持结构正是针对这类工况开发的快装式夹持组件。

从实际使用逻辑来看,该夹持结构不需要额外配置气动、液压动力源,完全依靠安装支架的扭转动作触发内部的联动锁紧,操作人员只需要将待夹持工件穿入工装的中心定位腔,扭转配套的安装支架到预设锁定位,内部的两组弧形齿块就会同步沿径向收拢,贴合在工件的外圆柱面上,形成均匀的周向抱紧力;反向扭转支架即可带动齿块复位松脱,整个装夹动作可以在两秒内完成,非常适合流水线工位上频繁上下料的作业需求,相比螺栓压紧式的简易夹具,操作步骤减少七成以上,也不会出现人工压紧力不均导致的工件装夹偏斜问题。

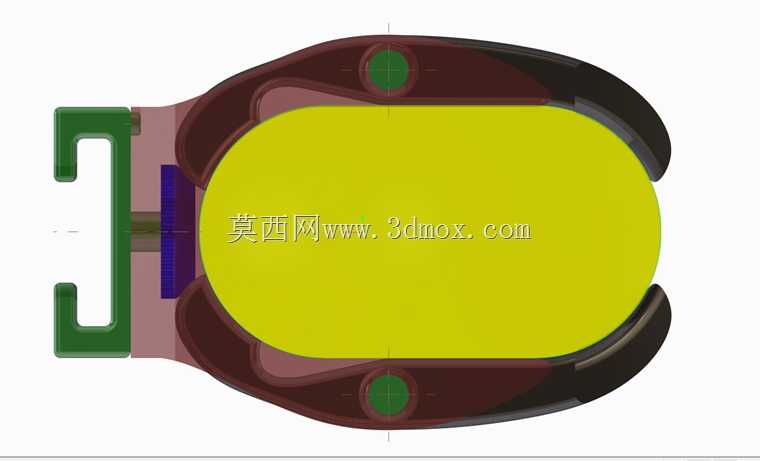

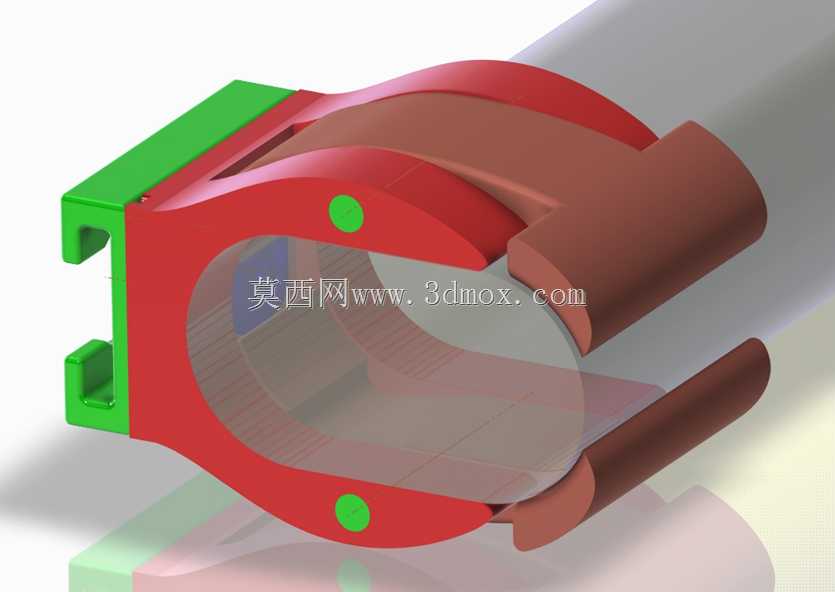

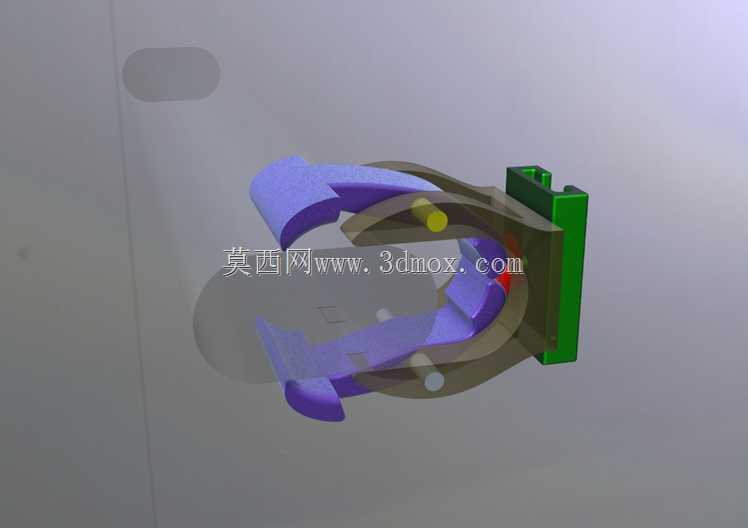

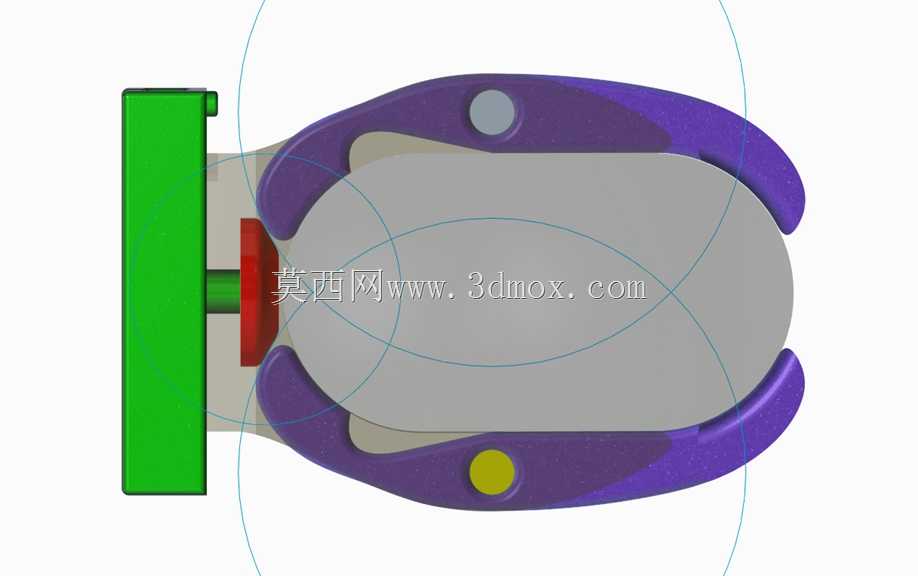

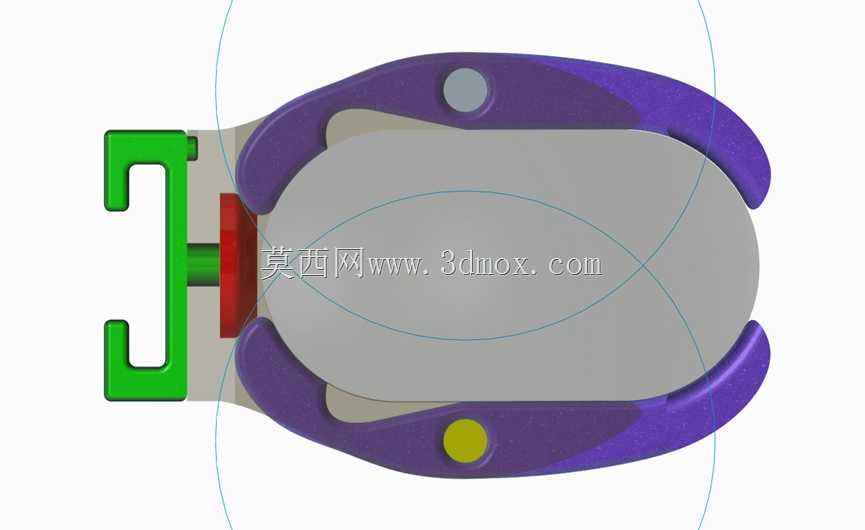

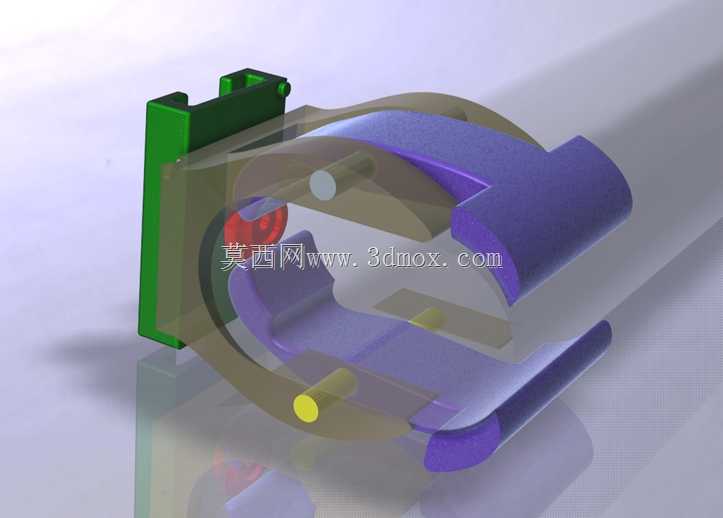

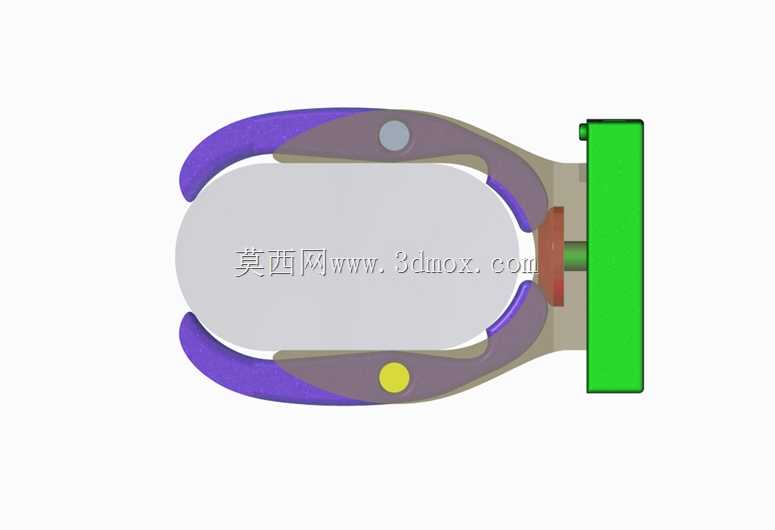

结构设计层面,该工装采用了对称式的双齿块布局,两组齿块的弧形工作面做了防滑齿纹处理,齿纹的倾角经过受力校核,锁紧状态下齿纹会嵌入工件表面的微观粗糙层,避免工件受轴向拉力时出现滑移;齿块与本体之间通过圆柱销做铰接定位,齿块的尾部设计有弧形驱动槽,与安装支架上的驱动销配合,当支架绕工装中心轴线扭转时,驱动销会沿驱动槽滑动,带动齿块绕铰接点转动,实现收拢与张开的动作,整个传动链没有冗余零件,活动部件的配合间隙控制在0.02mm以内,避免长期使用后出现锁紧旷量。

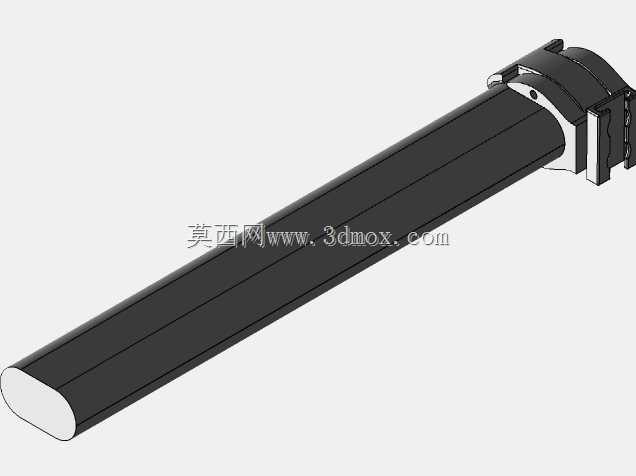

考虑到实际安装的适配性,该工装的安装边界做了通用化设计,本体的外侧预留了标准的安装定位面,可以直接固定在生产线的工位支架、检测台架或者简易工装座上,不需要额外加工转接板;工装的中心通腔设计为贯穿式结构,不受待夹持工件的轴向长度限制,只要工件外径在夹持范围内,就可以从任意一端穿入装夹,对于长轴类零件的中段定位场景适配性更好。夹持齿块的弧形工作面做了淬火处理,表面硬度达到HRC45-50,长期夹持金属工件也不会出现齿面压塌、磨损的问题,工装本体采用高强度铝合金加工,整体重量控制在较低水平,方便在移动工位、轻型台架上安装使用,不会给安装基础带来过大的负载。

从受力特性来看,该锁紧结构具备自锁属性,当安装支架扭转到锁紧位置后,驱动销与驱动槽的接触角度处于力学死点位置,即使工件受到较大的轴向拉力、周向扭矩,也不会带动齿块松脱,不需要额外设置锁止销或者压紧结构,只有操作人员主动反向扭转支架才能解除锁紧,从结构原理上避免了作业过程中意外松脱的风险,在工件转运、轻载切削加工的场景下,夹持可靠性完全可以满足使用要求。针对不同外径的待夹持工件,只需要更换对应曲率的齿块组件,不需要更换整个工装本体,备件成本更低,适配不同规格工件的换型时间可以控制在一分钟以内,非常适合多品种小批量的生产场景使用。
