镂空仿生结构三旋翼无人机机身

项目分类:无人机 发布时间:2021-10-16 ID:326129
  • 镂空仿生结构三旋翼无人机机身
  • 镂空仿生结构三旋翼无人机机身
  • 镂空仿生结构三旋翼无人机机身
  • 镂空仿生结构三旋翼无人机机身
  • 镂空仿生结构三旋翼无人机机身
  • 镂空仿生结构三旋翼无人机机身
  • 镂空仿生结构三旋翼无人机机身
  • 镂空仿生结构三旋翼无人机机身
  • 镂空仿生结构三旋翼无人机机身
  • 镂空仿生结构三旋翼无人机机身
  • 镂空仿生结构三旋翼无人机机身
  • 镂空仿生结构三旋翼无人机机身

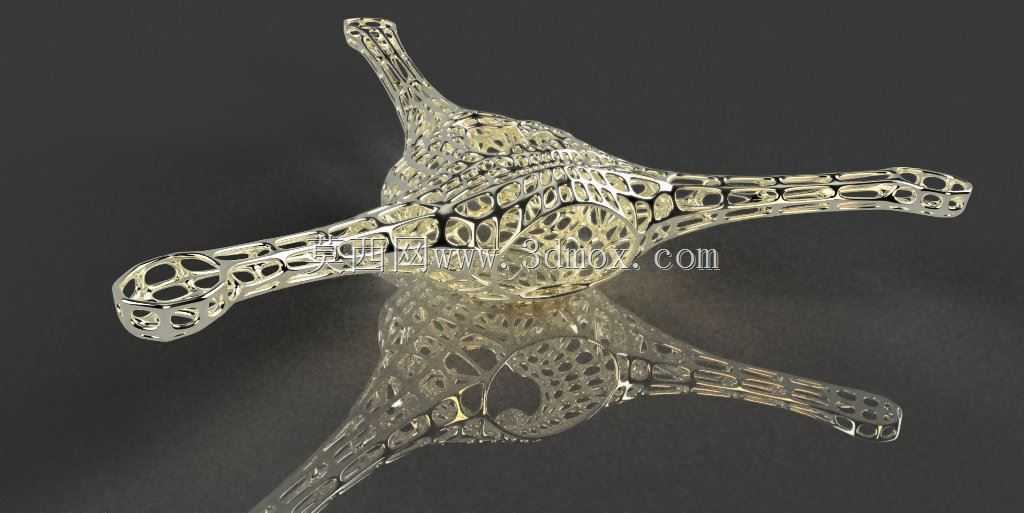

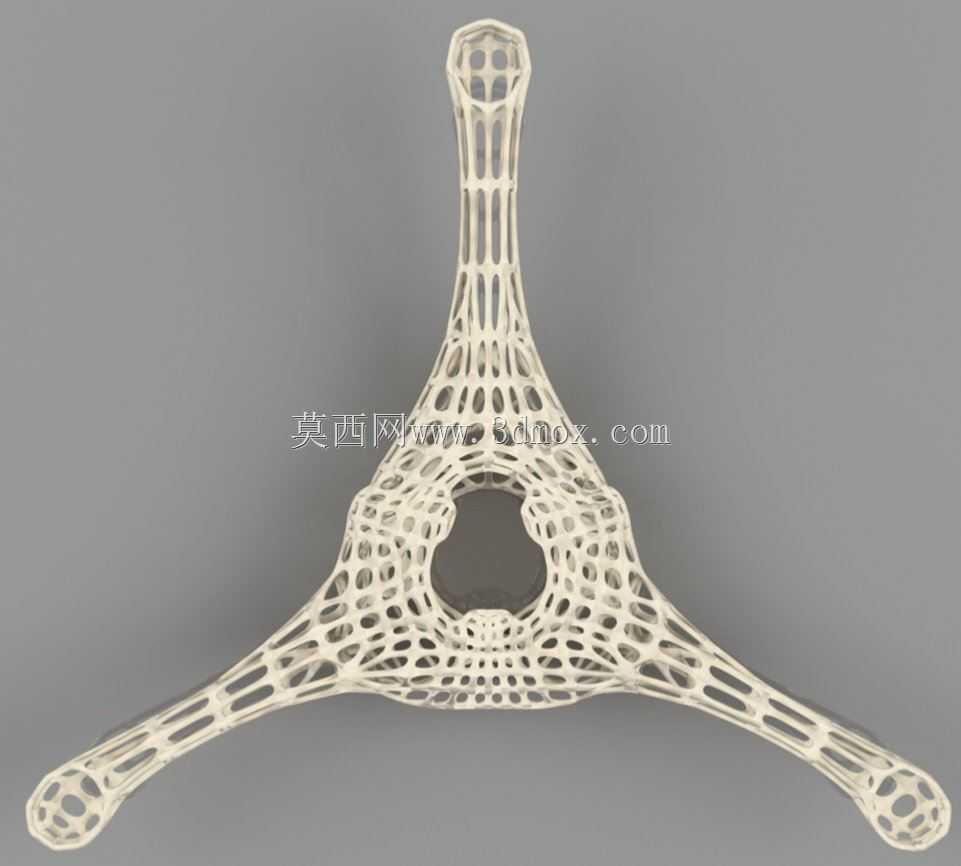

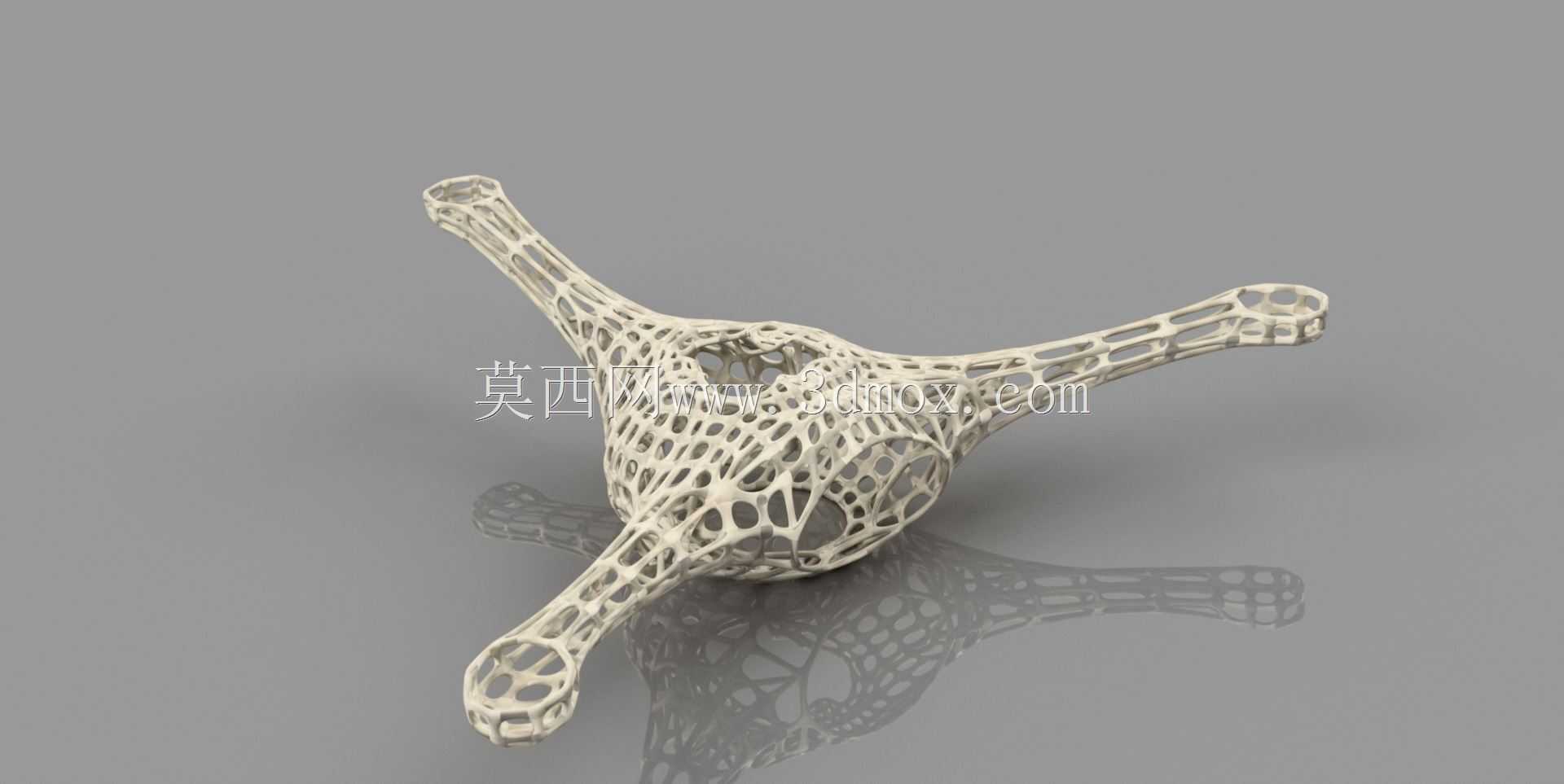

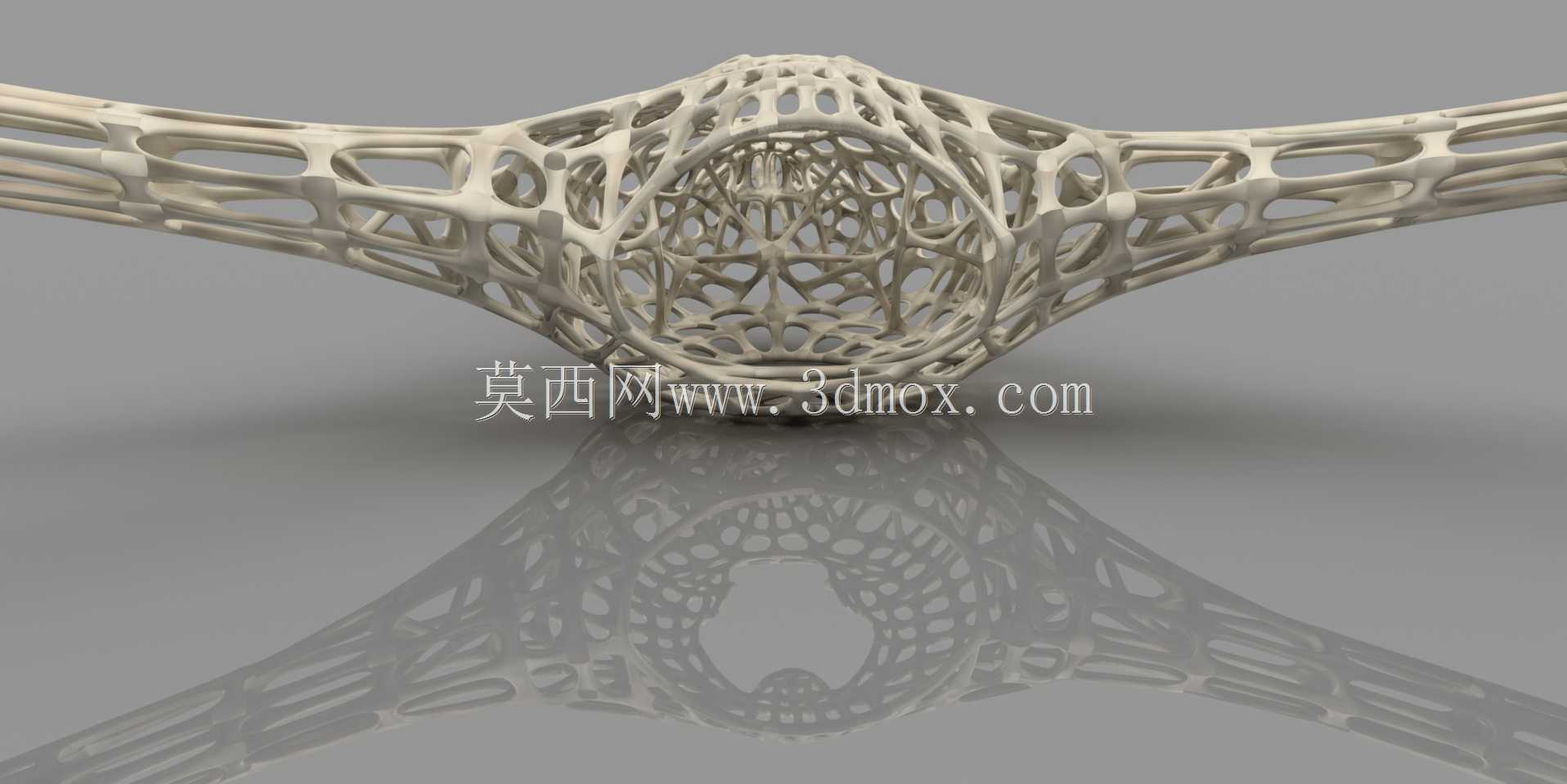

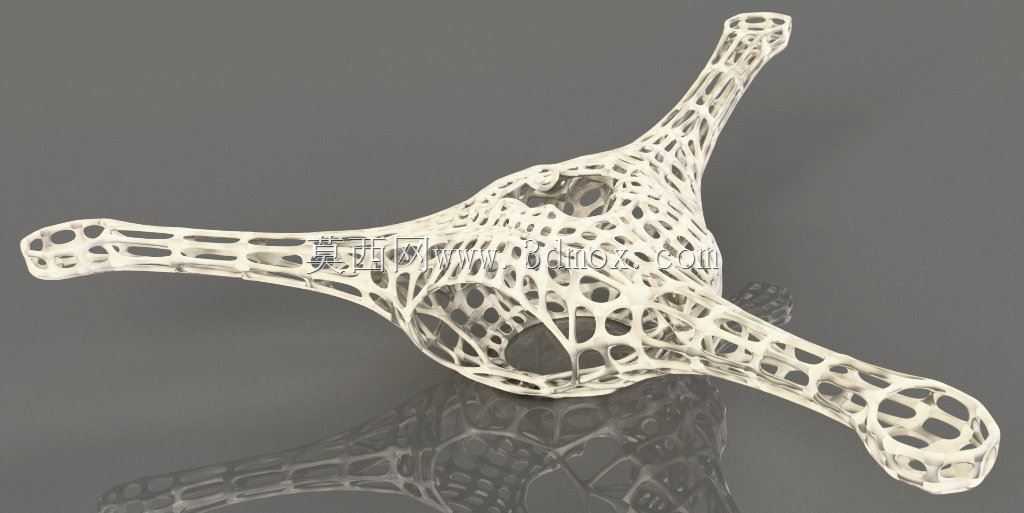

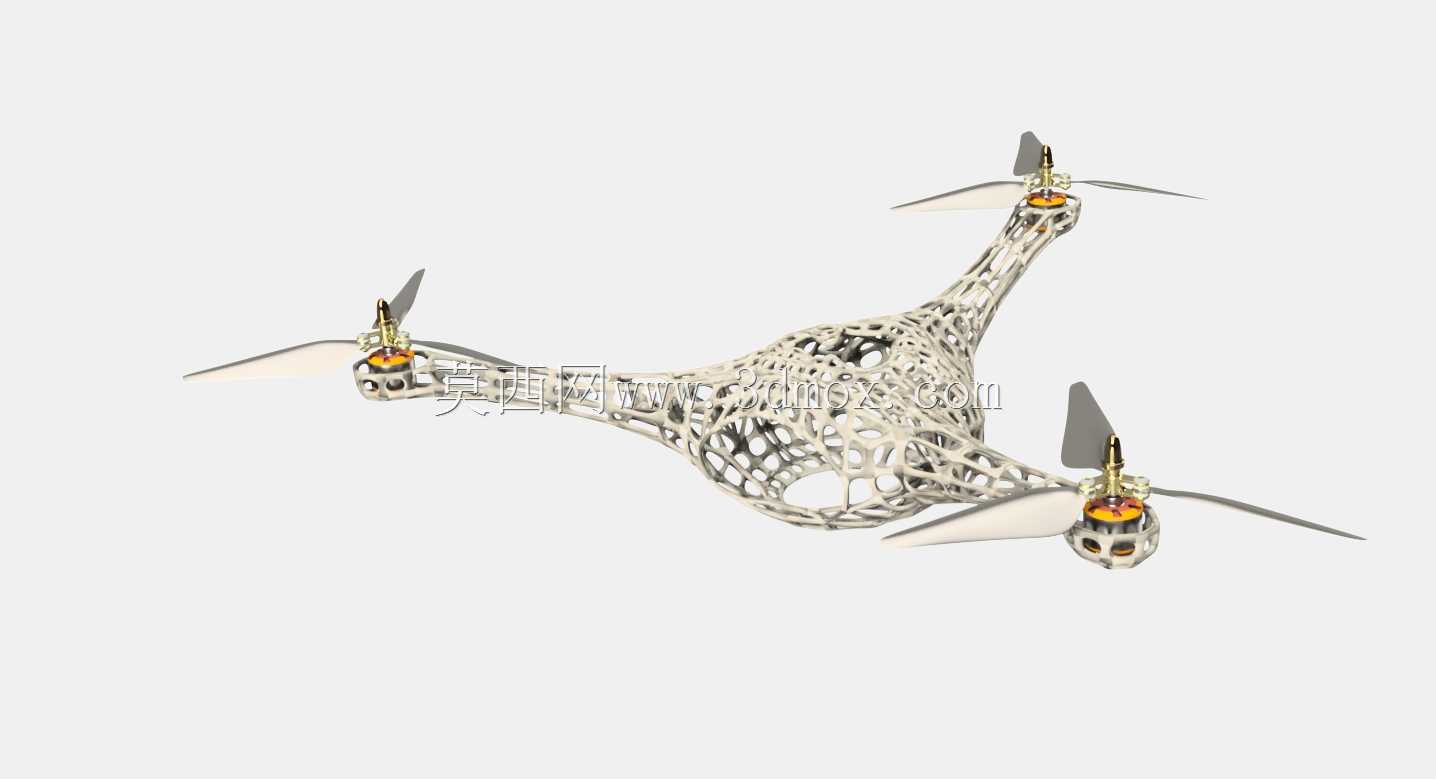

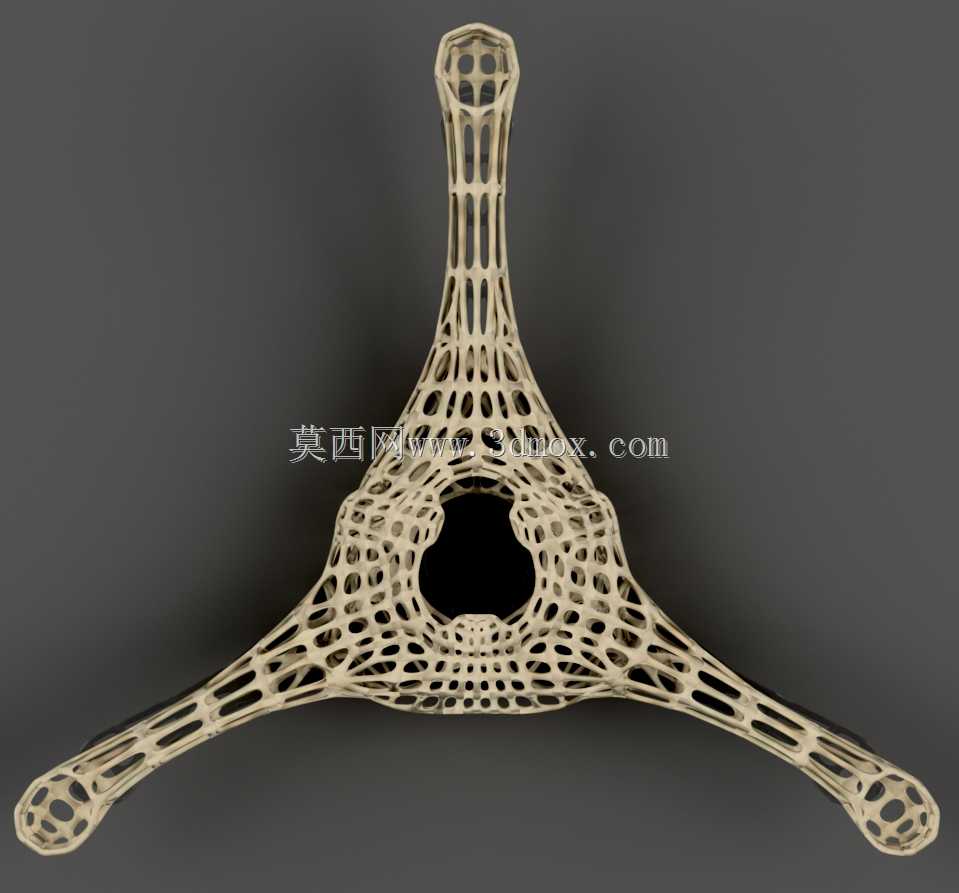

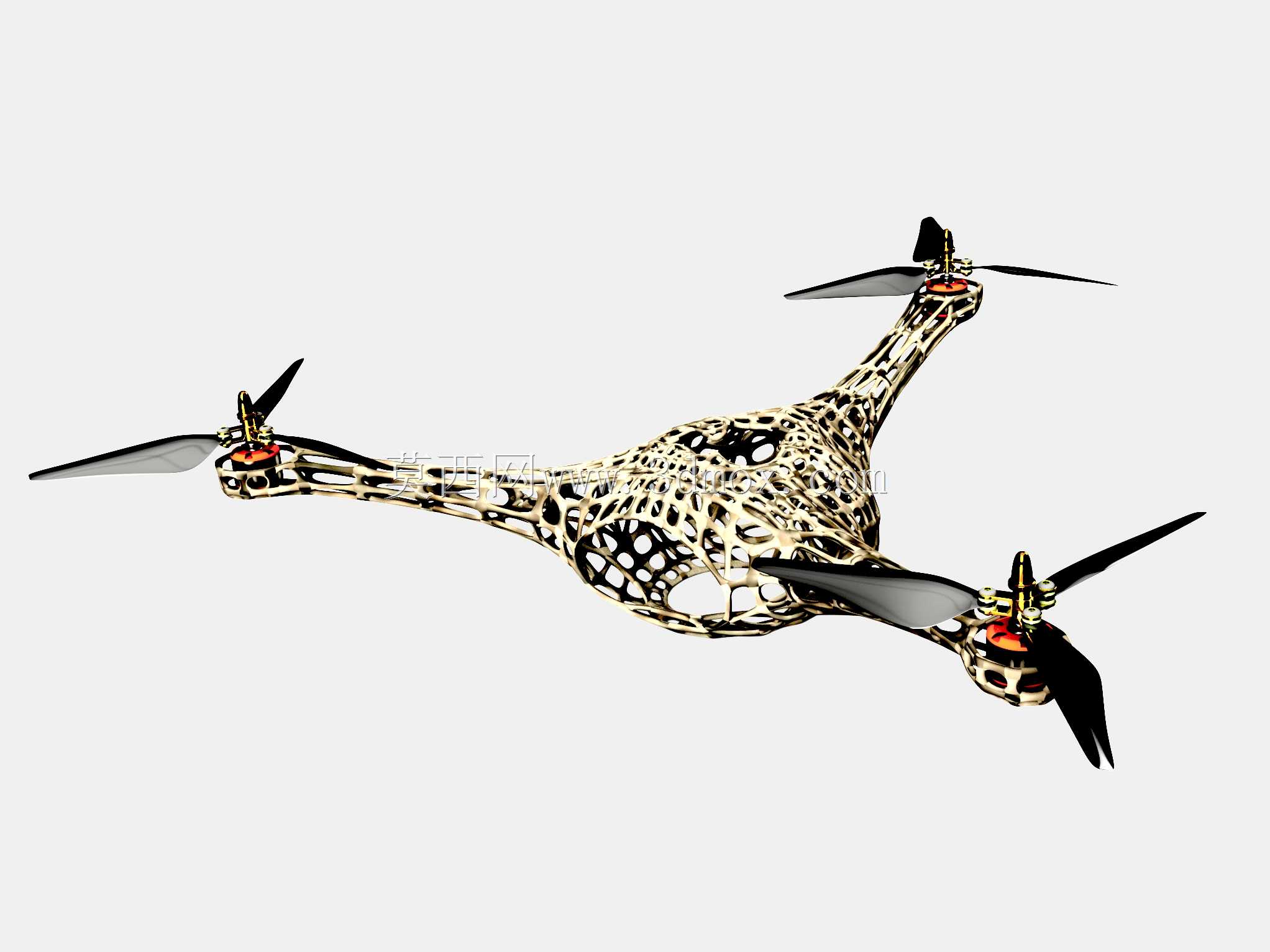

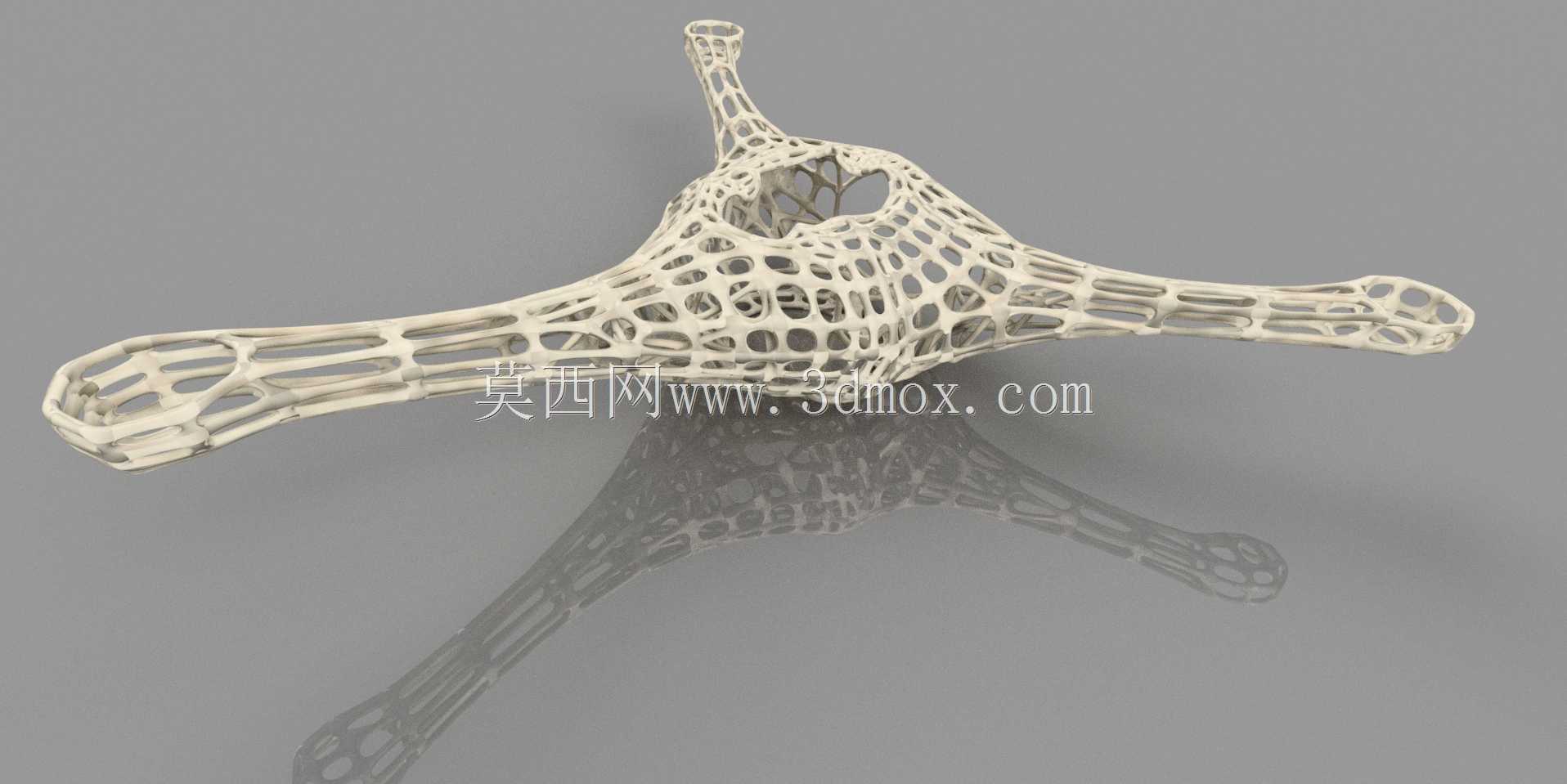

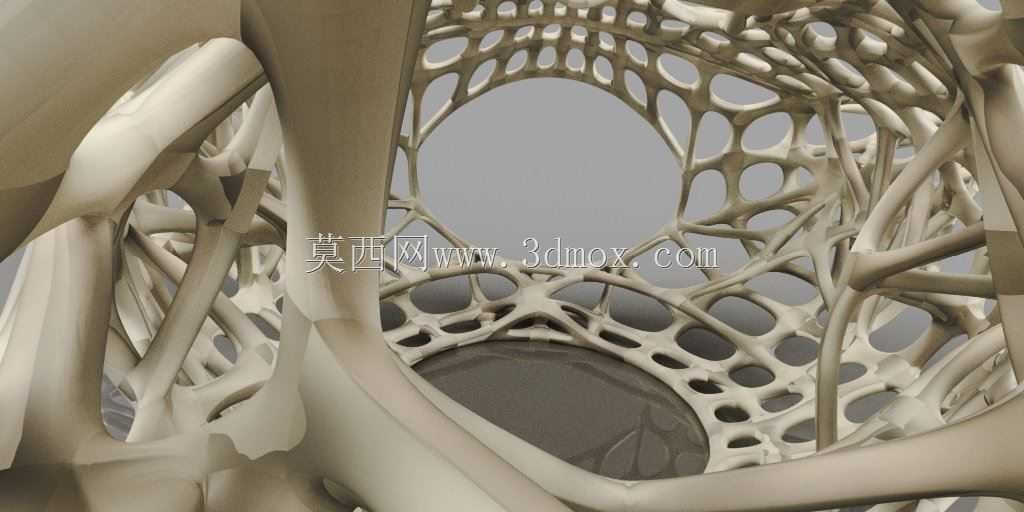

  这款三旋翼无人机机身采用仿生晶格镂空结构设计,核心面向消费级航拍、近距巡检类无人机的3D打印快速试制场景,区别于传统注塑或碳纤维板材拼接的机身方案,整体结构通过拓扑优化算法生成,在保证结构刚度的前提下最大化降低机身自重,提升无人机的有效载荷占比与续航表现。从结构布局来看,机身采用中心对称三臂延展构型,三个机臂呈120°夹角均匀分布,中心区域预留动力电调、飞控主板的安装腔体,腔体周边的晶格结构做了局部密度加强处理,可承受飞控安装时的螺丝锁紧力,同时抵消飞行过程中电机转动带来的高频振动,避免飞控传感器受振出现数据漂移。机臂末端预留电机安装座的安装平面,安装面的晶格密度做了梯度提升,从臂身的低密度镂空逐步过渡到安装位的实心承力结构,

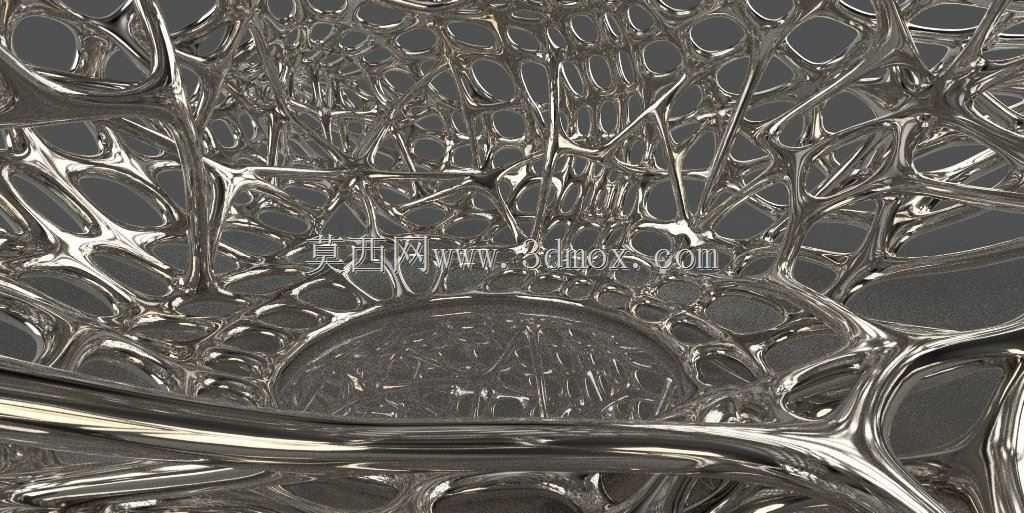

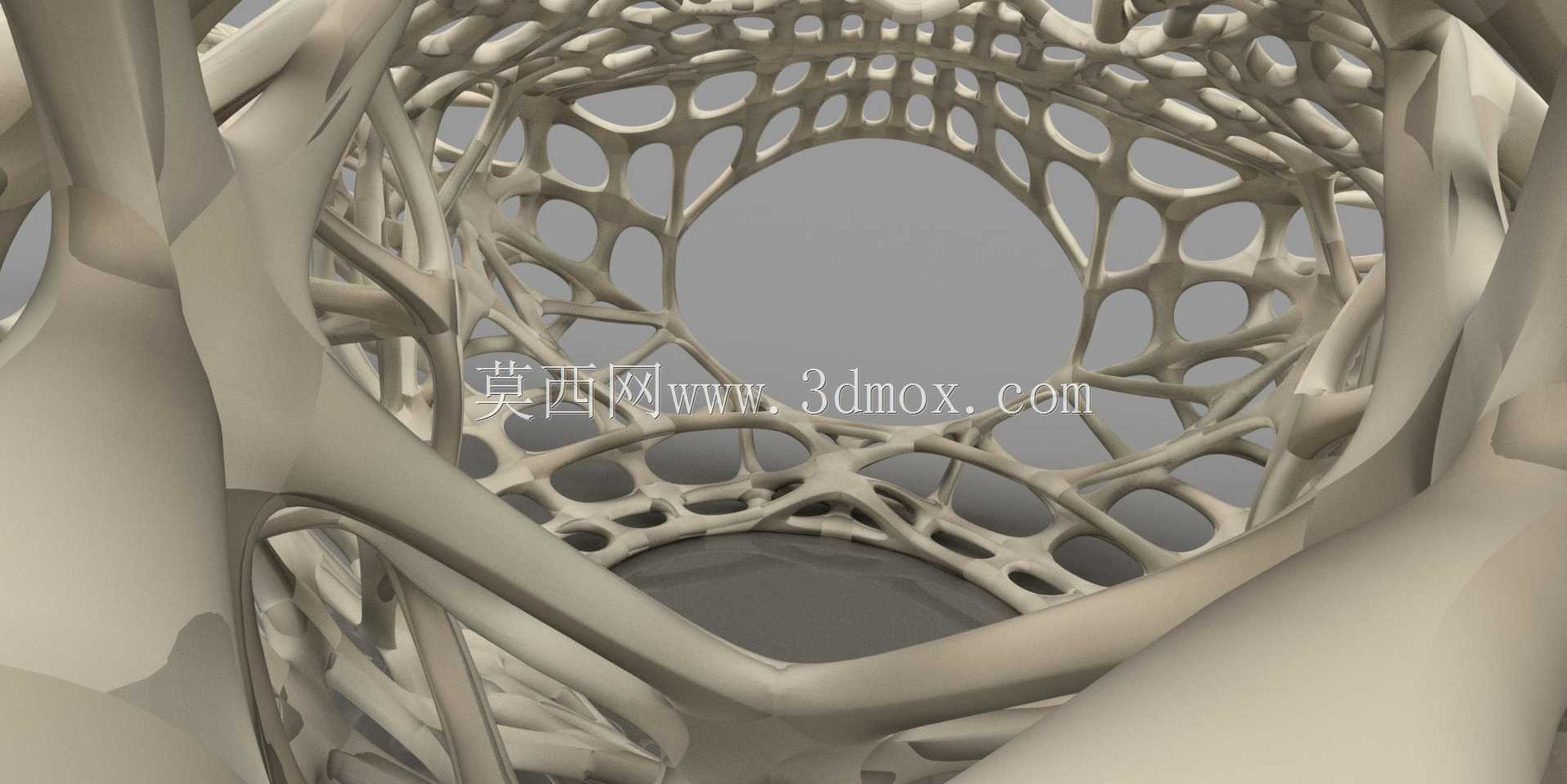

  既保证电机安装的连接强度,也避免臂身重量冗余。整体结构的晶格单元采用类骨小梁的多孔构型,每个单元的杆径根据受力路径做差异化调整,主受力传力路径上的杆径更大,非受力区域的杆径更细,在跌落冲击场景下,镂空结构可通过自身的塑性变形吸收冲击能量,相比实心机身能更好地保护内部电子元器件,降低炸机后的维修成本。从安装边界来看,中心腔体的内径适配主流30.5×30.5mm安装孔距的飞控模块,电调可嵌入臂根位置的预留卡槽,无需额外设计固定支架;机臂末端的安装平面预留M3螺丝孔位,适配2204、2206级别的常用无刷电机,安装孔距兼容16mm、19mm两种主流规格,无需额外打孔修改即可完成动力系统装配。机身顶部预留电池绑带的穿线槽位,

  可适配2S-4S规格的锂聚合物电池,绑带穿过镂空晶格的间隙即可完成电池固定,无需额外设计电池仓结构,进一步压缩结构重量。在实际应用场景中,这款机身适配室内近距飞行、园区巡检、小型航拍摄影等场景,轻量化的机身搭配三旋翼的动力布局,相比同尺寸四旋翼机型拥有更灵活的转向表现,在狭窄空间内的穿行能力更强;镂空结构的风阻表现优于传统板式机身,飞行过程中气流可穿过晶格间隙,减少机身乱流对飞行稳定性的干扰。设计过程中针对3D打印工艺做了专项适配,所有结构的悬垂角度均大于45°,打印时无需添加支撑结构,可直接采用PLA、PETG或者尼龙耗材打印成型,打印完成后无需复杂的后处理工序,去除底面 raft 即可直接进行装配,大幅缩短试制周期。

  结构的壁厚均控制在1.2mm以上,适配0.4mm喷嘴的常规FDM3D打印机的成型能力,不会出现打印过程中结构断裂、成型不良的问题;针对SLA光固化打印场景,结构的镂空间隙均大于2mm,打印完成后残留的树脂可顺利从间隙排出,不会出现内部积料导致的重量不均问题。从受力特性来看,三个机臂的传力路径直接汇聚到中心安装区域,飞行过程中电机产生的拉力通过臂身的晶格结构直接传递到中心机身,没有多余的传力拐点,结构的整体刚度可满足最大起飞重量800g的使用需求,在满载荷飞行状态下,臂端的最大形变量小于1mm,不会出现飞行过程中臂身抖动导致的画面果冻问题。机身底部预留摄像头安装的凸台结构,可直接安装常用的微型FPV摄像头或者轻量化航拍相机,安装位的结构做了局部加厚处理,可抵消相机录制时的微小振动,保证成像清晰度。
